Двигатель Durateg 2.0 L Ford Focus
Снятие и установка масляного насоса Ford Focus
Снятие
Снимите ремень газораспределительного механизма. Снимите шкив с коленчатого вала. Снимите шкив с коленчатого вала. Снимите упорную шайбу. Отсоедините компрессор системы кондиционирования воздуха (А/С) от кронштейна и закрепите его на поперечине радиатора (рис. 2.144).

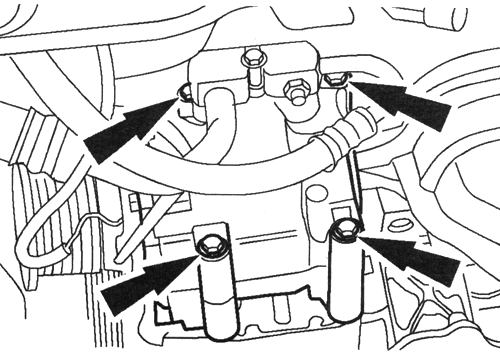

Рис. 2.144. Болты крепления компрессора кондиционера
Снимите кронштейн компрессора А/С (для наглядности двигатель показан снятым) (рис. 2.145). Снимите кронштейн промежуточной опоры промежуточного вала (рис. 2.146).

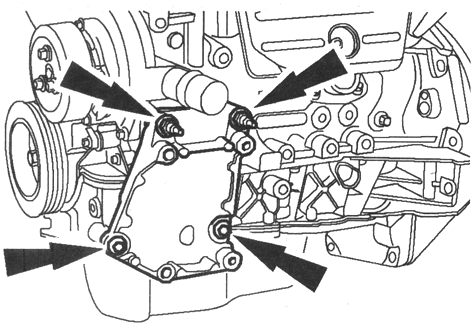

Рис. 2.145. Болты крепления кронштейна компрессора кондиционера

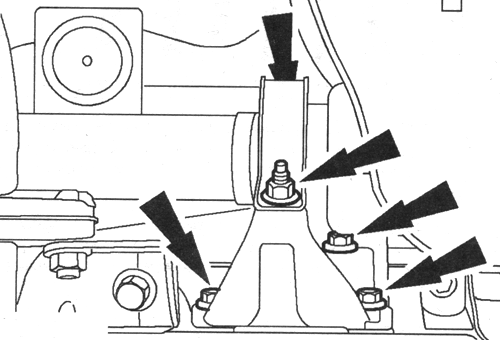

Рис. 2.146. Болты крепления кронштейна промежуточной опоры промежуточного вала
Снимите масляный картер. Выверните болты крепления нижней секции картера к коробке передач (рис. 2.147).

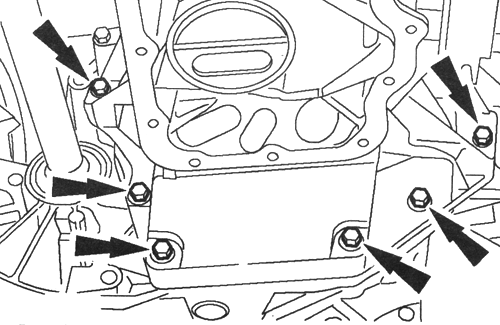

Рис. 2.147. Болты крепления нижней секции картера к коробке передач
ВНИМАНИЕ. Для облегчения последующей установки отметьте расположение дистанционных регулировочных прокладок между коробкой передач в блоке с ведущим мостом и нижней секцией картера. При установке масляного насоса дистанционные регулировочные прокладки должны быть установлены в исходное положение. Снимите нижнюю секцию картера (для наглядности двигатель показан снятым). Снимите маслозаборную трубку. Выверните болты крепления нижней секции картера. Снимите натяжитель ремня привода аксессуаров автомобиля Ford Focus (рис. 2.148).

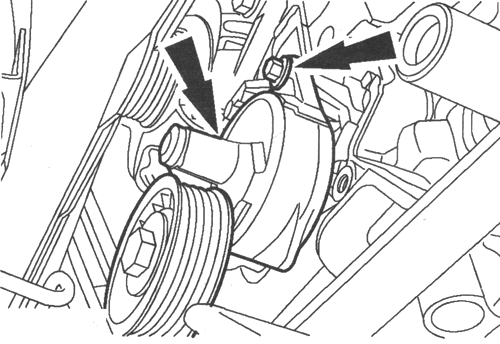

Рис. 2.148. Снятие натяжителя ремня привода
Снимите масляный насос (для наглядности двигатель показан снятым) (рис. 2.149).

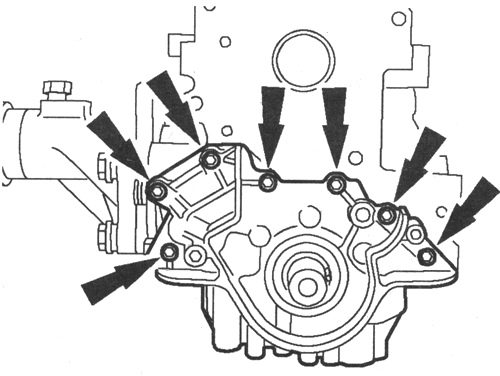

Рис. 2.149. Снятие масляного насоса
Установка
ПРИМЕЧАНИЕ. Установите новую прокладку масляного насоса. ПРИМЕЧАНИЕ. На этой стадии не затягивайте полностью болты крепления масляногонасоса. Установите масляный насос (для наглядности двигатель показан снятым). Выверьте положение масляного насоса с обеих сторон таким образом, чтобы сопрягаемая поверхность располагалась на 0,3~0,8 мм выше нижнего края блока цилиндров. Затяните болты крепления масляного насоса (для наглядности двигатель показан снятым) (рис. 2.150).

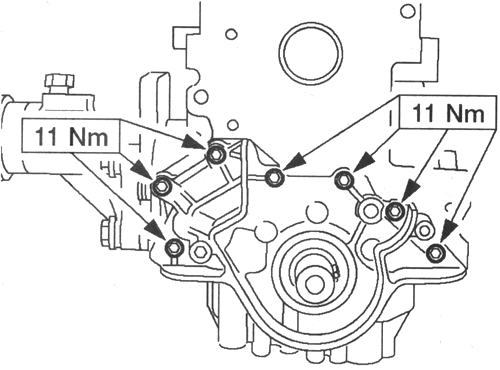

Рис. 2.150. Болты крепления масляного насоса
Установите натяжитель ремня привода аксессуаров. ПРИМЕЧАНИЕ. Нижнюю секцию картера необходимо установить в течение 10мин после нанесения герметика. Нанесите валик герметика шириной 4 мм на показанные участки (рис. 2.151).

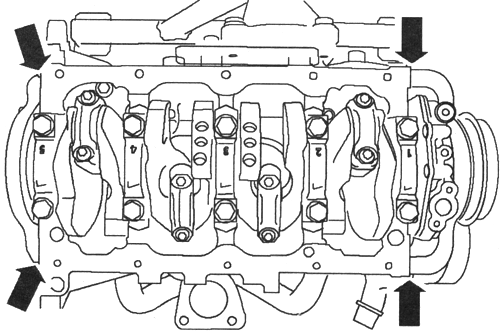

Рис. 2.151. Нанесение герметика
Установите новую прокладку. Установите нижнюю секцию картера (для наглядности двигатель показан снятым). Затяните болты крепления нижней секции картера к коробке передач в блоке с ведущим мостом. Затяните болты крепления нижней секции картера к блоку цилиндров (для наглядности двигатель показан снятым). Установите новое уплотнительное кольцо круглого сечения. Установите заборную трубку масляного насоса. Установите масляный картер. Установите кронштейн промежуточной опоры промежуточного вала. Установите кронштейн компрессора системы кондиционирования воздуха (А/С) (для наглядности двигатель показан снятым). Подсоедините компрессор А/С к кронштейну. Установите шкив на коленчатый вал. Установите упорную шайбу. Установите шкив на коленчатый вал. Наденьте ремень газораспределительного механизма.
