ALETLER, KRİKO VE

KRİKO KOLU

Saklama
Alet, kriko ve kriko kolunun saklama
yerleri acil durumda hatırlanmalıdır.

Club kabin

A. Aletler
B. Kriko
C. Kriko kolu

Çift kabin
Tip 1

A. Alet (bijon somunu anahtarı)
B. Kriko kolu
C. Kriko
Tip 2

A. Aletler
B. Kriko kolu
C. Kriko
Aletler
Tip 1

Çift kabin

1. Bijon somunu anahtarı

Club kabin

1.Alet çantası 2. Bijon somunu
anahtarı

B

A

C

322

AHA104078

B

A

C

323

AHA102120

A

C

B

324

AHA104081

1

1

2

325

AHA104094

201

AC

İL DUR

UMDA Y

APILAC

AKLAR

Tip 2

1. Alet çantası 2. Bijon somunu anahtarı
3. Pense 4. Takma aleti 5. Anahtar

Kriko

Aletler, kriko ve kriko kolunun

çıkarılması ve saklanması
Club kabin

1

4

5

2

3

326

AHA105873

327

AHA104153

A

B

328

AHA104166

C

D

329

AHA104179

202

Kriko,  yalnızca  lastik  patladığında,  lastiği
değiştirmek amacıyla kullanılır.
NOT Kriko bakım gerektirmez.
NOT  Kriko,  2006/42/EC  sayılı  makine

yönetmeliği  tarafından  belirtilen  AB
düzenlemelerine uygundur.
NOT EC uygunluk beyannamesi, kullanıcı

kılavuzunun sonundan bulunan ‘’Uygunluk
Beyannamesi’’ bölümüne eklenmiştir.  EC
uygunluk  beyannamesinde;  işletme  adı,
üreticinin ve yetkili temsilcinin açık adresi
ve kriko tasarımı açıklanmıştır.

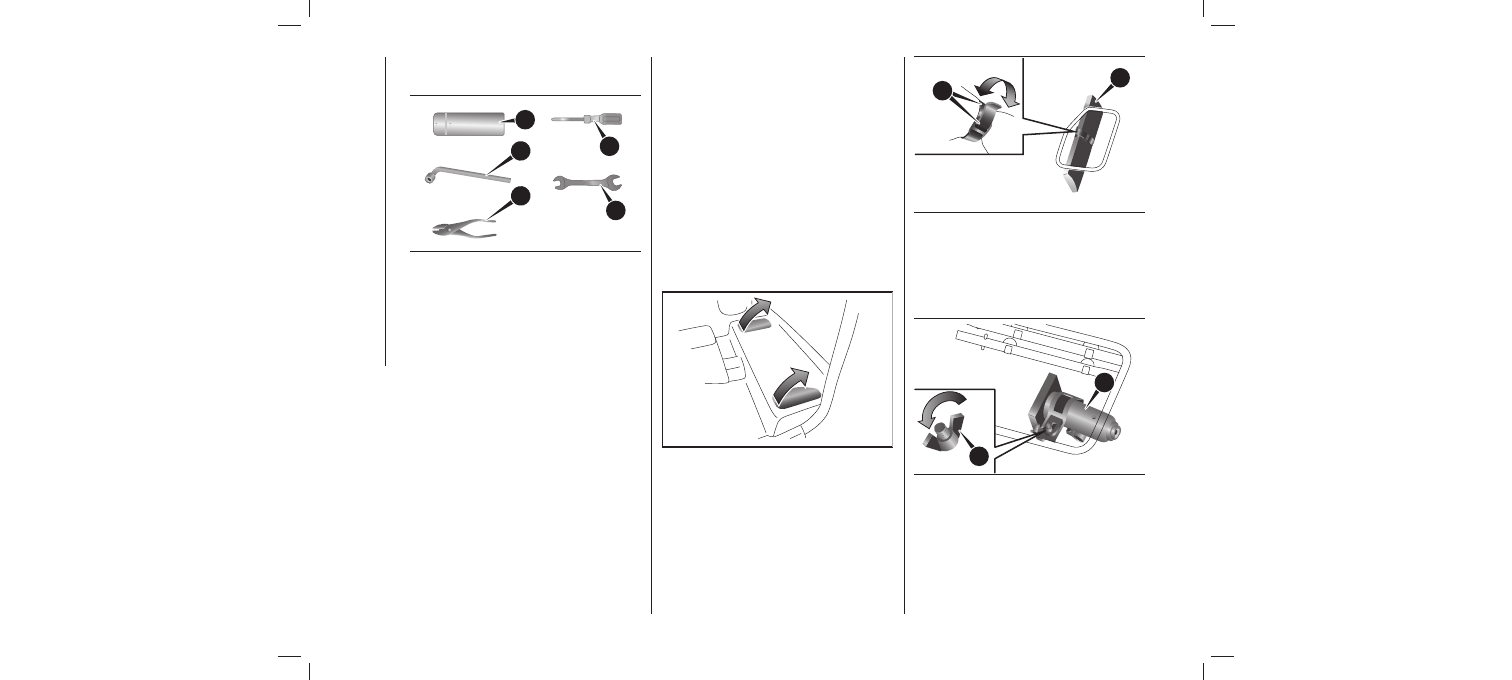

Aletler, arka koltuğun sol tarafında zemin
altına konulmuştur. Kriko ve kriko kolu,
arka  koltukların  sağ  tarafındaki  zeminin
altındadır.
1.  Koltuk  minderini  yukarı  kaldırınız.
“Koltuk  minderinin  yukarı  katlanması
(Club kabin)’e bakınız. Arka kapıyı açınız.
"Arka kapı açılması veya kapatılması (Club
kabin)’e bakınız.
2. Kapağı açınız.

3. Sabitleme bandını (A) çıkarın ve sonra
sol tarafta bulunan aletleri (B) çıkarınız.

4. Kriko kolunu (G) tutucudan (H) çıkarın
ve kolu çıkarınız.

5. Aletler, kriko ve kriko kolunu yerleşti-
rirken  sökme  prosedürünü  tersten
uygulayınız.

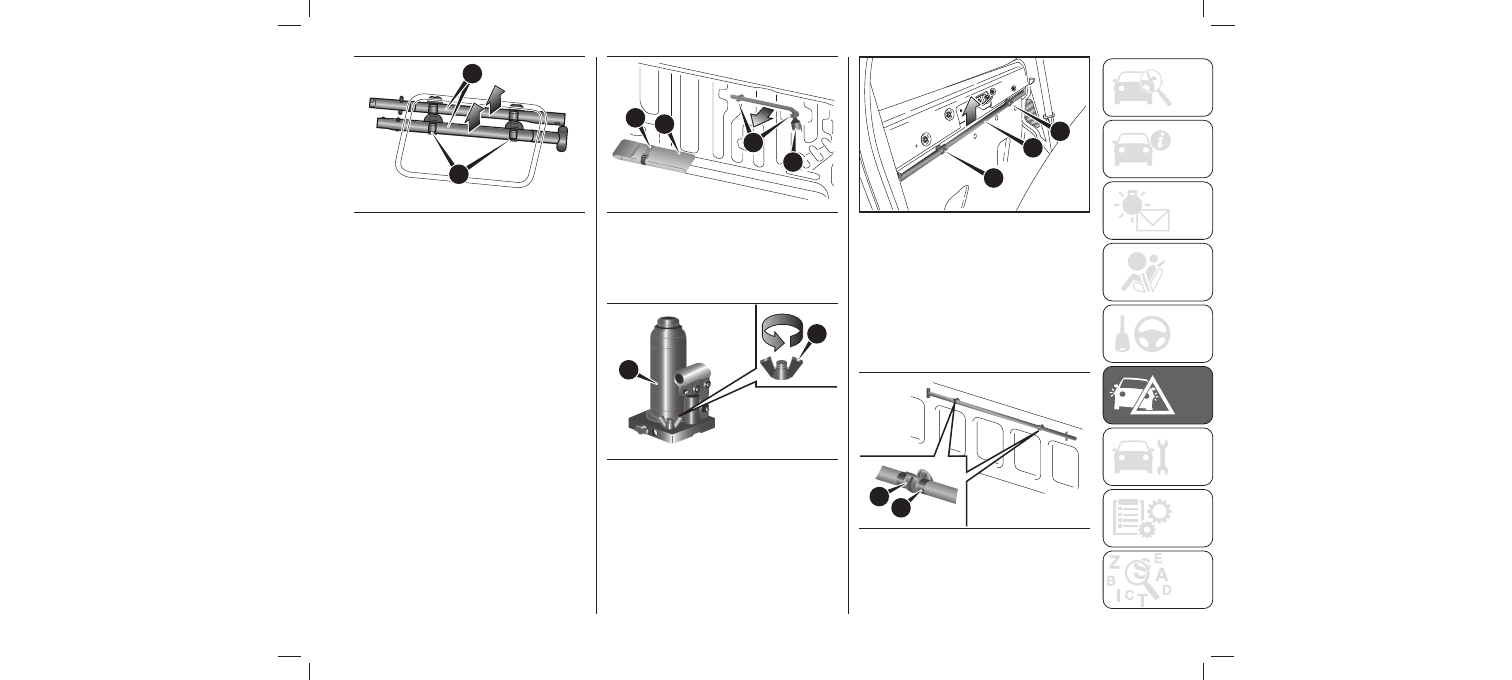

Çift kabin

F

E

330

AHA104182

B

A

C D

331

AHA104195

E

F

332

AHA104209

H

H

G

333

AHA104140

H

I

334

AHA104137

203

6. Aletler, kriko ve kriko kolunu yerleşti-
rirken sökme prosedürünü tersten
uygulayınız.
NOT  Kriko  kolunu  yerleştirirken  kriko

kolundaki  renkli  işareti  tutucu  üzerinde-
kiyle hizalayın ve krikoyu tutucuya takınız.

3. Sabitleme somununu (E) sökün ve
sonra krikoyu (F) çıkarınız.

4. Kriko kolunu (G) tutucudan (H) çıkarın
ve kolu çıkarınız.

5. Aletler, kriko ve kriko kolunu yerleşti-
rirken sökme prosedürünü tersten
uygulayınız.
NOT  Kriko  kolunu  yerleştirirken  kriko

kolunun siyah işaretli parçasını (I) tutucu
(H) ile hizalayınız.

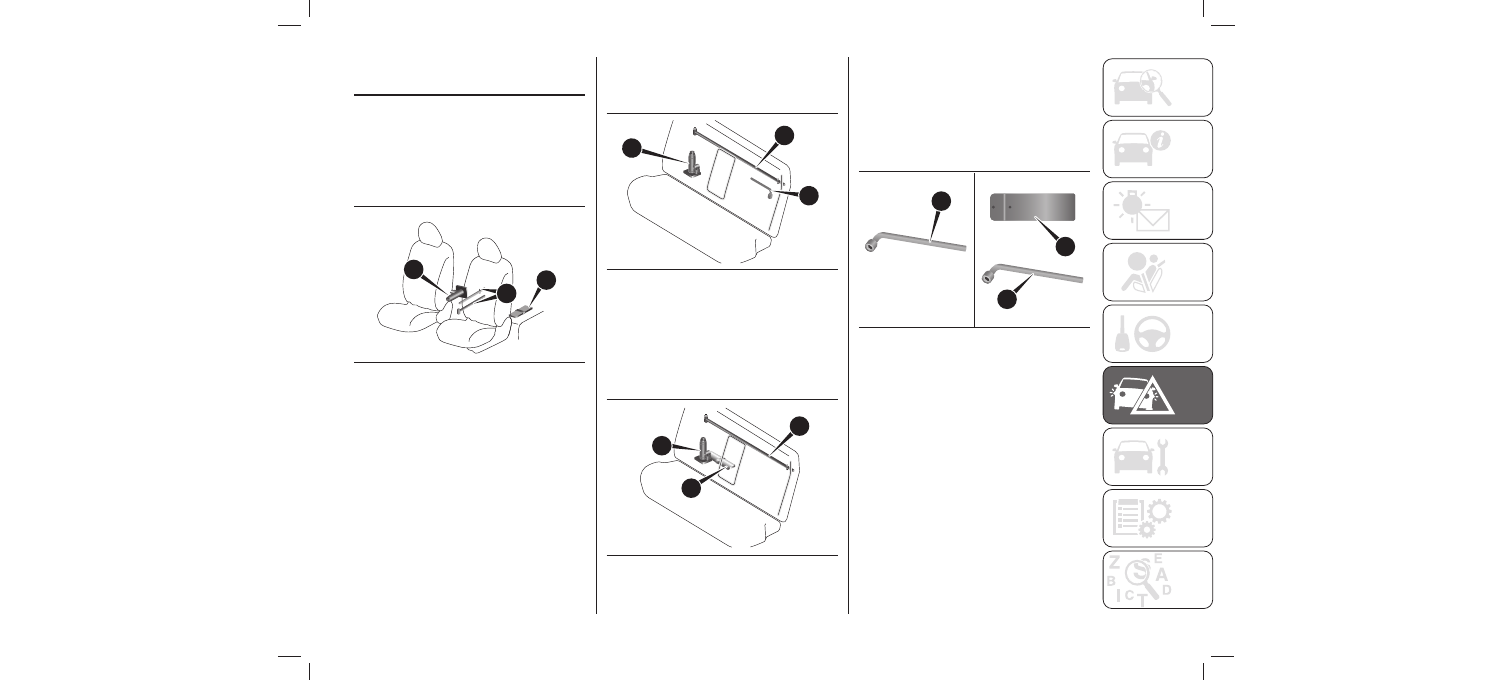

Aletler, kriko ve kriko kolu arka koltuğun
arkasında bulunur.
1.  Arka  koltuğun  sırtlığını  öne  yatırınız
(“Koltuk  sırtlığının  ileri  katlanması  (Çift
kabin)” kısmına bakınız).
2.  Tip  1:  Bijon  somunu  anahtarını  (A)
tutucudan (B) çıkarın ve anahtarı çıkarınız.
Tip  2:  Sabitleme  bandını  (C  )  çıkarın  ve
sonra aletleri (D) çıkarınız.

AC

İL DUR

UMDA Y

APILAC

AKLAR

Kriko kolunun kullanılması

(Çift kabin)

LASTİK DEĞİŞİMİ

148) 149)

A

B

335

AHA104212

D

C

C

B

336

AHA104225

E

G

F

F

337

AHA104238

204

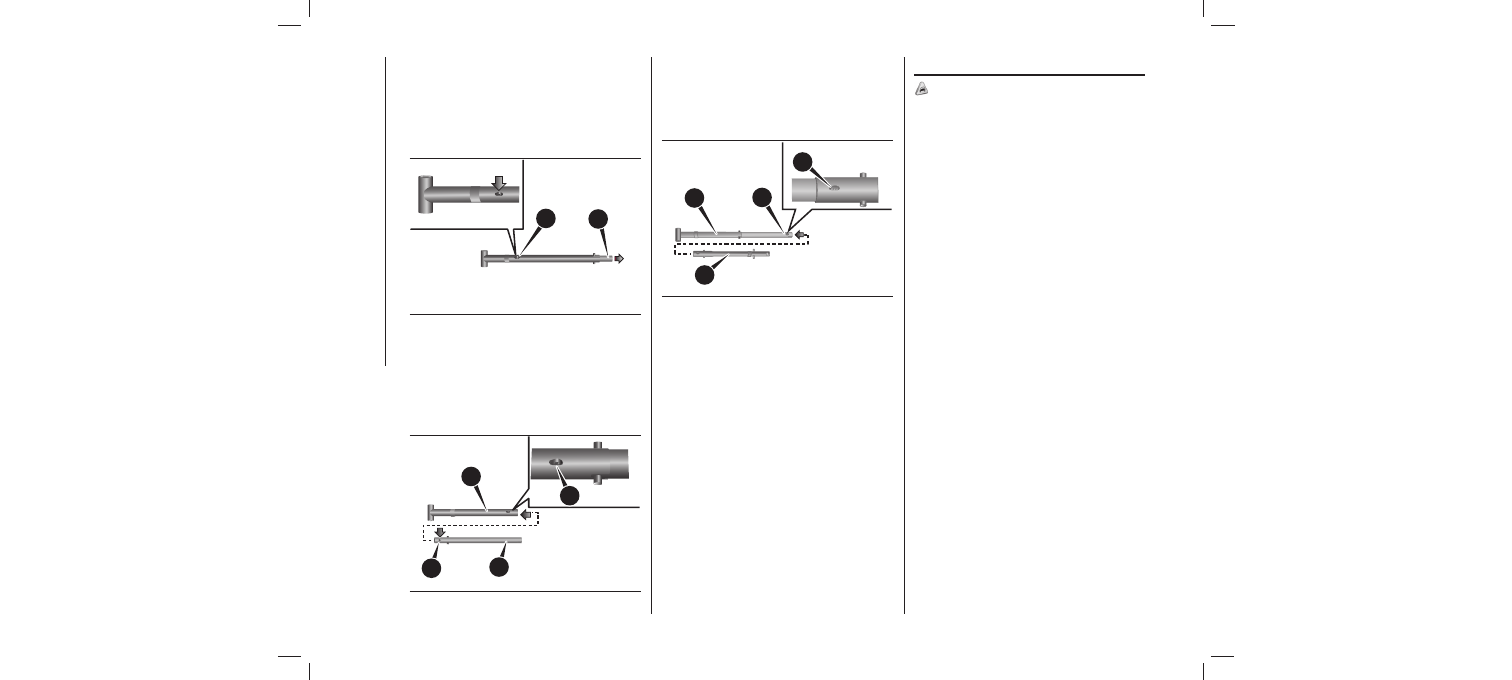

1.  Tespit  pimini  (A)  siyah  işaretli  kol
üzerine  bastırırken  iç  kolu  (B)  çekin  ve
çıkarınız.

2.  İç  kolu  (B)  ters  çevirin,  sonra  tespit
pimine (C) bastırırken şekildeki gibi tespit
pimi  tarafından  kilitlenene  dek  dış  kola
(D) yerleştiriniz.

3.  Segmanı  (F)  takılı  kol  (E)  üzerine
bastırırken  tespit  pimiyle  şekildeki  gibi
kilitlenene  dek  beyaz  işaretli  kolu  (G)
yerleştiriniz.

Lastik  değiştirmeden  önce  aracınızı
güvenli, düz bir yerde durdurunuz.

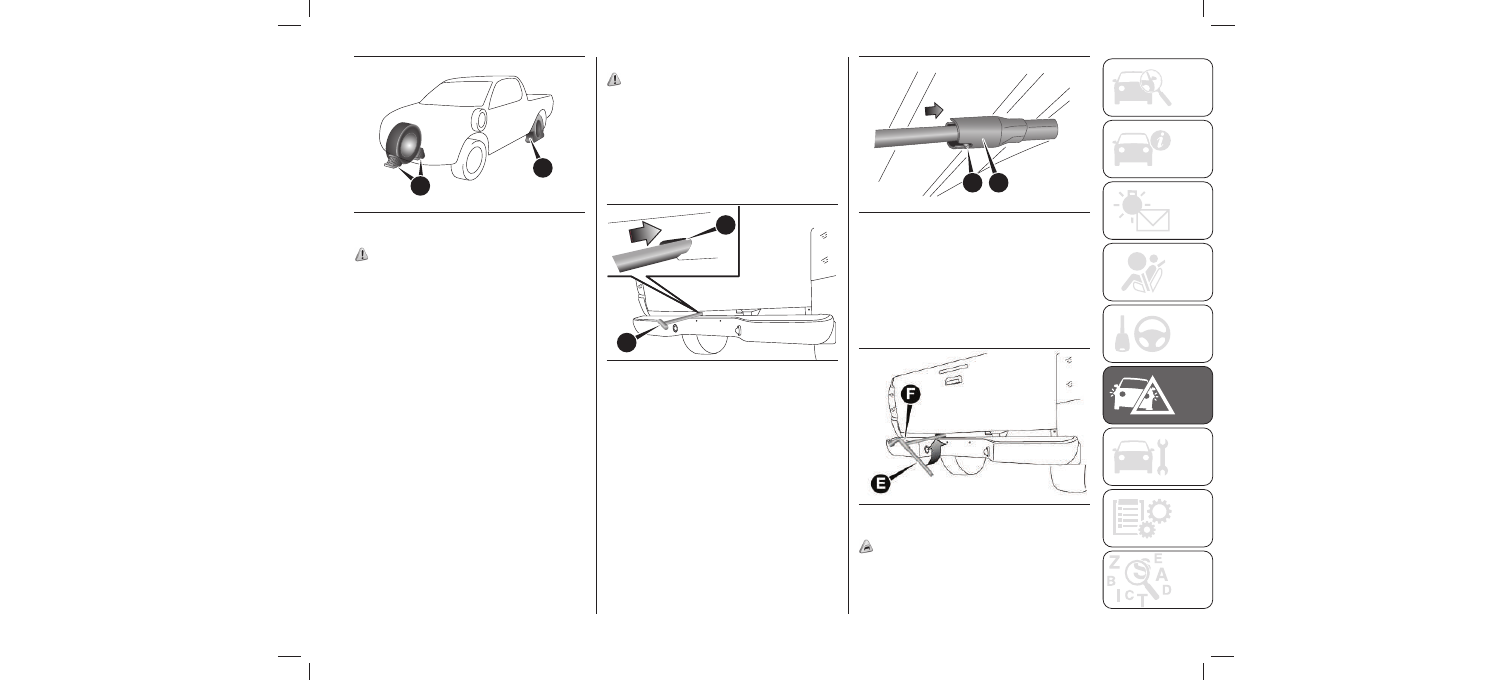

1. Aracı çakıl taşı, vs bulunmayan düz ve
dengeli bir zemine park ediniz.
2. El frenini sıkıca çekiniz.
3.  Düz  şanzımanlı  araçlarda  kontak
anahtarını  “LOCK”  konumuna  çevirin
veya  çalışma  modunu  OFF  konuma  alın,
vites  kolunu  “R”  (Geri)  konumuna
hareket  ettiriniz.  Otomatik  şanzımanlı
araçlarda  vites  kolunu  “P”  (PARK)
konumuna hareket ettirin, kontak anahta-
rını  “LOCK”  konumuna  çevirin  veya
çalışma modunu OFF konumuna alınız.
4.  Dörtlü  flaşörleri  yakın  ve  araçtan
yeterli  bir  uzaklıkta  uyarı  üçgeni,  yanıp
sönen sinyal lambası, vs yerleştirin ve tüm
yolcularınızı araçtan çıkarınız.
5.  Krikoyla  kaldırıldığında  aracın  devril-
mesini önlemek için değiştirdiğiniz lastiğin
(B)  diyagonal  olarak  karşısındaki  lastiğe
takozlar veya bloklar (A) yerleştiriniz.

230) 231)

Yedek lastik bilgileri

232)

Yedek lastiğin sökülmesi

144)

A

B

338

AHA102162

A

B

339

AHA102263

C D

340

AHA102276

341

AHA102289

205

NOT Şekilde gösterilen takozlar aracınız-

la  verilmez.  Gerektiğinde  kullanmak  için
birilerini araçta tutmanız tavsiye edilir.
NOT  Takozlar  mevcut  değilse  taşlar

veya  tekerleği  yerinde  tutacak  kadar
büyük herhangi bir başka nesne kullanınız.
6.  Kriko,  kriko  kolunu  ve  bijon  somunu
anahtarını hazırda tutunuz. “Aletler, kriko
ve kriko kolu” kısmına bakınız.

Yedek lastik bagaj yatağının yerinin altında
muhafaza  edilir.  Yedek  lastiğin  hava
basıncını sık sık kontrol edin ve herhangi
bir  zamanda  acil  kullanım  için  hazır
olduğundan emin olunuz.
Yedek  lastiğin  belirtilen  en  yüksek  hava
basıncında  tutulması  herhangi  bir  koşul
altında  her  zaman  kullanılabilmesini
sağlayacaktır  (şehir/yüksek  hızda  sürüş,
değişen yük ağırlığı, vs.).

1. Kriko kolunu yerleştiriniz (Club kabin)
(“Kriko  kolunun  kullanılması  (Club
kabin)” kısmına bakınız).

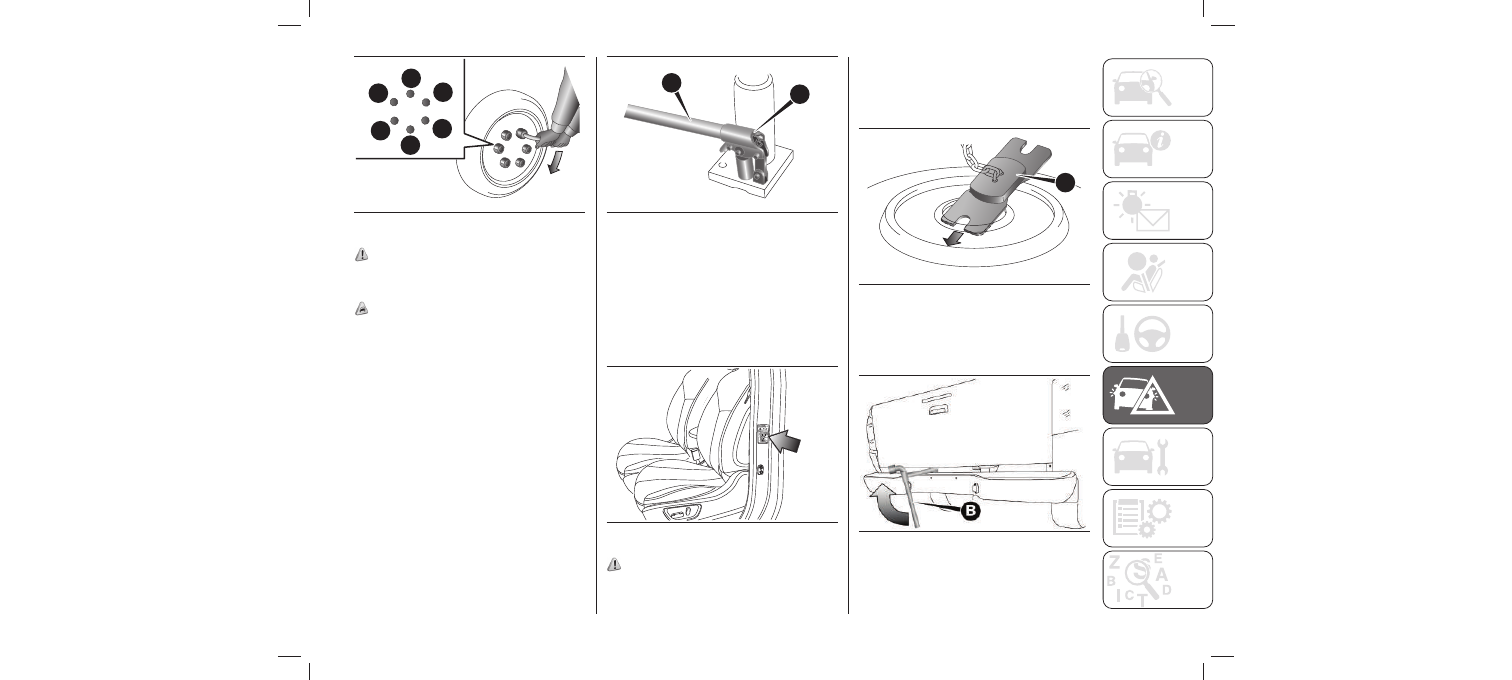

2. Kriko kolunu (A) arka kapak altındaki
deliğe (B) yerleştiriniz.

3. Kriko kolu üzerindeki pimi (C ) yedek
lastik  taşıyıcısının  tutucusuna  (D)  güvenli
bir şekilde yerleştiriniz.

5. Askı diskini (G) yedek lastikten çıkarı-
nız.

4. Bijon somunu anahtarını (E) kriko kolu
deliğinin  (F)  ucundan  yerleştirin  ve  daha
sonra  yedek  lastiği  tamamen  yere
indirmek ve zinciri gevşetmek için saatin
aksi yönünde çeviriniz.

AC

İL DUR

UMDA Y

APILAC

AKLAR

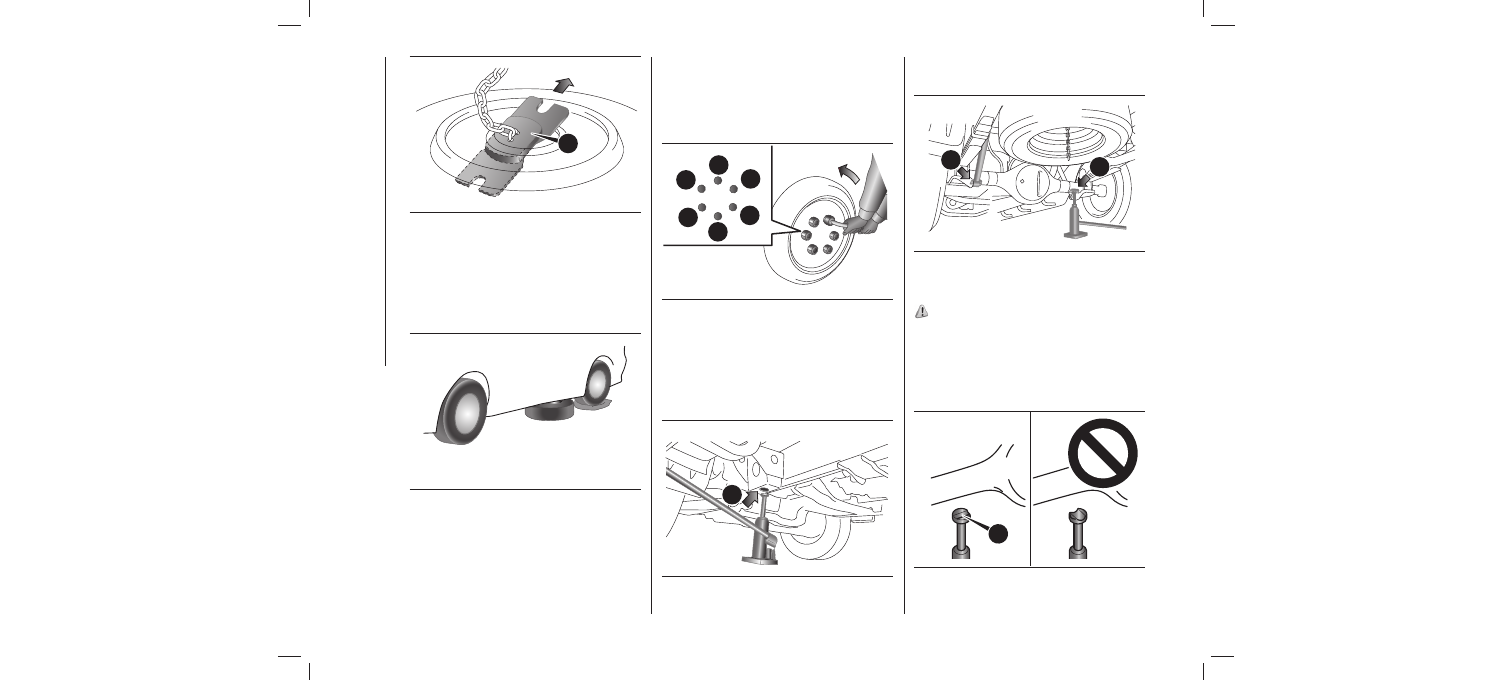

Lastiğin değiştirilmesi

A — Ön krikolama noktası

B — Arka krikolama noktası

233) 234)

G

342

AHA102292

343

AHA102322

1

2

3

4

5

6

344

AHA102335

A

345

AHA105730

B

B

346

AHA105743

C

347

AHZ101102

206

NOT  Yedek  lastiği  araç  gövdesi  altına,

patlak  lastiğin  yanına  koyunuz.  Bu,  kriko
yerinden kayarsa daha güvenli hale getirir.

NOT  Aracın  arkasını  krikoyla  yukarı

kaldırırken  krikonun  ucunu  oyuk  kısmı
(C) uygun şekilde belirli noktaya gelecek
şekilde çeviriniz.

1.  Bijonları  bijon  somunu  anahtarıyla
çeyrek  tur  gevşetiniz.  Bijon  somunlarını
henüz sökmeyiniz.

2.  Şekilde  gösterilen  kriko  noktalarından
birinin altına krikoyu yerleştiriniz. Değiş-
tirmek  istediğiniz  kriko  noktasına  en
yakın kriko noktasını kullanınız.

NOT Bu kriko 2 aşamalı genleşme

tipindedir.

235) 236) 237) 238) 239) 240) 241) 242)

243)

244)

D

348

AHA105756

F E

349

AHA105769

G H

I

350

AHA105772

J

351

AHA105785

207

3.  Kriko  kolunu  kullanarak  durana  dek
serbest bırakma valfini (D) saat yönünde
çeviriniz.

8. Önce sıkmak için bijon somunlarını elle
saat yönünde çeviriniz.

6. Bijon somunu anahtarıyla bijon somun-
larını sökün, sonra tekerleği çıkarınız.
7. Poyra yüzeyi (G), poyra cıvataları (H)
veya  tekerlekteki  takma  deliklerinde  (I)
çamur, vs varsa temizleyin ve sonra yedek
lastiği takınız.

4.  Kriko  kolunu  krikonun  braketine
yerleştirin  ve  kriko  kolu  ucu  üzerindeki
çentiği (E) braketin tırnağına (F) kancala-
yınız.
5.  Krikonun  aracın  krikoyla  kaldırma
noktasıyla  temas  etmesinden  hemen
öncesine kadar dayamayı yukarı kaldırmak
için kriko kolunu yukarı ve aşağı hareket
ettirin.  Krikonun  araç  krikoyla  kaldırma
noktasıyla uygun şekilde temas ettiğinden
emin olunuz. Aracı yukarı kaldırmak için
kriko  kolunu  yukarı  ve  aşağı  hareket
ettiriniz.

AC

İL DUR

UMDA Y

APILAC

AKLAR

145)

245)

Sıkıştırma torku

Çelik jant: 137’den 157 Nm kadar.
Alüminyum jant: 118’den 137 Nm kadar.

352

AA0027931

353

AHA102364

354

AHZ100596

L

K

355

AHA105798

208

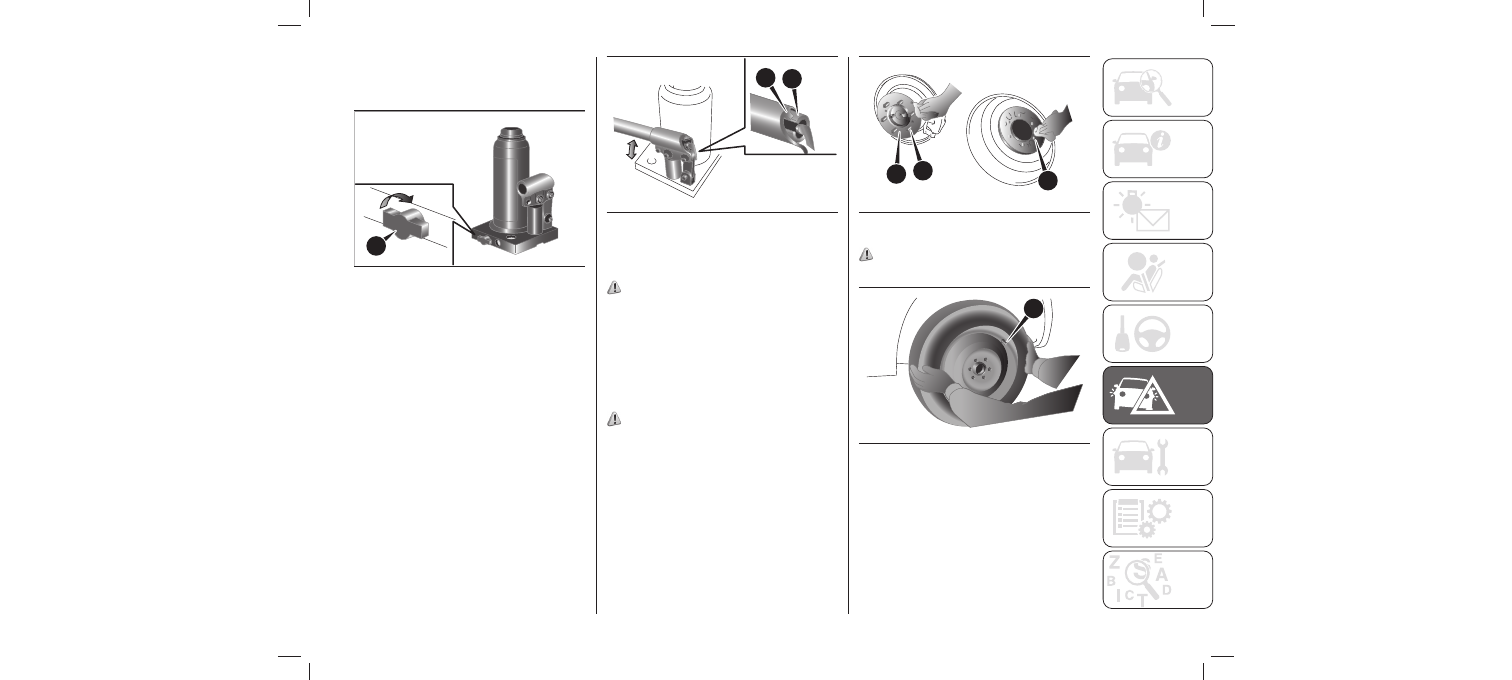

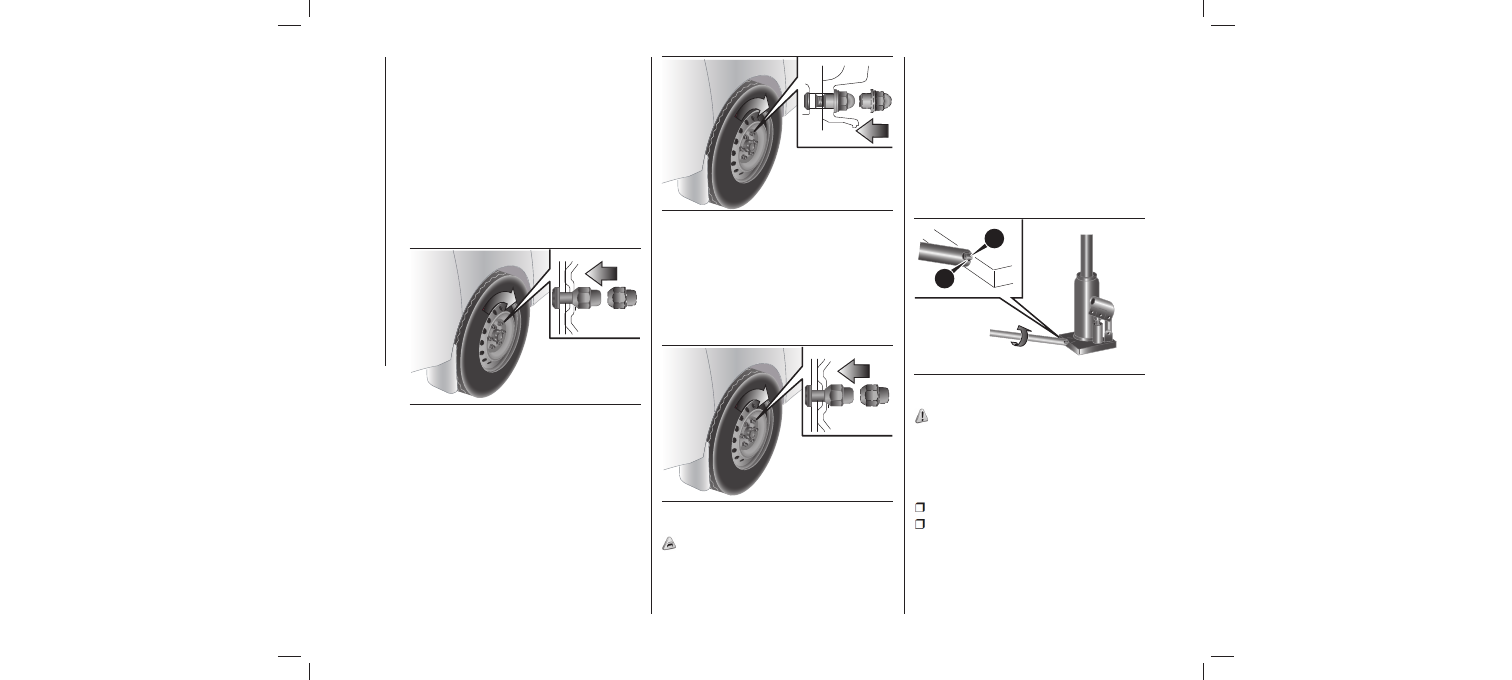

Tip  1:  Çelik  jantlı  araçlar:  Bijon

somunlarının  konik  kısımları  tekerlek
deliklerinin  yuvalarıyla  hafif  temas  edene
ve tekerlek gevşek olmayana kadar bijon
somunlarını elle geçici olarak sıkınız.

Tip  2:  Alüminyum  jantlı  araçlar:

Bijon somunlarının flanş kısımları tekerlek
ile hafif temas edene ve tekerlek gevşek
olmayana  kadar  bijon  somunlarını  elle
geçici olarak sıkınız.

NOT  Flanş  somunları  çelik  jant  yedek

lastikte şekildeki gibi geçici olarak kullanı-
labilir  ancak  mümkün  olduğunca  çabuk
orijinal tekerlek ve lastiğe geri dönünüz.

NOT  Flanş  somunları  çelik  jant  yedek

lastikte şekildeki gibi geçici olarak kullanı-
labilir  ancak  mümkün  olduğunca  çabuk
orijinal tekerlek ve lastiğe geri dönünüz.
9. Kriko kolu ucu üzerindeki çentiği (K)
krikonun  valfine  (L)  yerleştiriniz.  Kriko
kolunu kullanarak lastik yere değene dek
aracı indirmek için ayırma valfini yavaşça
saatin aksi yönünde çeviriniz.

10. Her somun güvenli bir şekilde sıkılana
dek  2  veya  3  adım  halinde  somunları
çaprazlamasına sıkınız.

(Araçla verilen bijon somunu anahtarının
ucuna kuvvet uygulayarak gerçekleştirilir.
Çelik jant: 510 - 580 N Alüminyum jant:
440 - 500 N)

246)

11. Krikoyu tamamen indirin ve çıkarınız.

146) 147)

247) 248) 249) 250)

Yedek lastiğin depolanması
1. Askı diskini (A) tekerlek diski deliğine
takınız.

2. Zinciri sarmak için bijon somunu
anahtarını (B) saat yönünde çeviriniz.

1

2

3

4

5

6

356

AHA102377

M

N

357

AHZ101131

358

AHA105538

A

359

AHA102306

360

AHA102319

209

NOT Araç krikoyla yukarı kaldırıldığında

belirlenen  noktanın  oyuk  kısmı  çıkmaya-
caktır.  Bu  olduğunda  dayanağı  indirmek
için aracı sallayınız.
Krikonun  elle  çıkarılması  zorsa  kriko
kolunu  (M)  brakete  (N)  yerleştiriniz.
Sonra kolu kullanarak krikoyu çıkarınız.

12.  Pistona  tamamen  basın  ve  ayırma
valfini  mümkün  olduğunca  saat  yönünde
çeviriniz.
13.  Lastik  şişirme  basıncınızı  kontrol
ediniz.  Doğru  basınçlar  kapı  etiketinde
gösterilmiştir. Şekle bakınız.

AC

İL DUR

UMDA Y

APILAC

AKLAR

Aletler, kriko ve kriko kolunun

saklanması

251) 252)

UYARI

230)

231)

232)

233)

234)

235)

236)

237)

238)

239)

240)

241)

242)

243)

210

        Yürürlükteki mevzuata uygun olarak

aracınızın  durdurduğunu  göstermek  için  uyarıcı

ışık, reflektör vs. kullanınız. Özellikle ağır yüklü

ise ve lastik değiştirme için bekleme durumu söz

konusu  olduğu  zaman,  yolcular  araçtan  dışarı

çıkmalıdırlar.  Kaygan  zeminde  veya  stabilize

yollarda lastik değiştirmek gerektiğinde el frenini

kullanın ve lastiklere takoz koyunuz.

        Lastik muhafaza edilirken lastik basıncı

periyodik  olarak  kontrol  edilmeli  ve  belirtilen

basınçta  tutulmalıdır.  Yetersiz  lastikle  sürüş

kazaya  yol  açabilir.  Yetersiz  lastik  basıncıyla

sürmek  için  seçeneğiniz  yoksa  hızınızı  düşük

tutun  ve  lastiği  olabildiğince  kısa  sürede  doğru

basınca  şişiriniz  (“Lastik  şişirme  basınçları”

kısmına bakınız).

        Aracı krikoyla kaldırırken doğru lastiğe

mutlaka  takozlar  veya  bloklar  uygulayınız.

Krikoyla kaldırılmışken araç hareket ederse kriko

yerinden çıkarak kazaya yol açabilir.

        Krikoyu sadece burada gösterilen konumla-

ra yerleştiriniz. Kriko yanlış konuma ayarlanırsa

aracınızı  çukurlaştırabilir  veya  kriko  üzerinize

düşerek kişisel yaralanmaya sebep olabilir.

                Krikoyu  kullanırken  aracınızın  altına

girmeyiniz.

        Aracınızla gelen dışında kriko kullanmayı-

nız.
        Kriko, lastik değiştirme dışında herhangi bir

amaçla kullanılmamalıdır.

                Krikoyu  kullanırken  aracınızda  kimse

olmamalıdır.

                Aracınız  kriko  üzerindeyken  motoru

çalıştırmayınız.
        Yukarı kaldırılmış tekerleği çevirmeyiniz.

Hala  yerde  olan  lastikler  dönebilir  ve  aracınızı

krikodan düşürebilir.

                Lastiği  değiştirirken  tekerlek  yüzeyinin

çizilmesini  önlemek  için  tekerleği  dikkatli

tutunuz.

        Yukarı kaldırılmış araca çarpmayın veya

uzun süre kriko üzerinde bırakmayınız. Her ikisi

de tehlikelidir.

                Krikoyu  eğimli  veya  yumuşak  yüzeyde

kullanmayınız.  Aksi  takdirde  kriko  kayabilir  ve

kişisel  yaralanmaya  sebep  olabilir.  Krikoyu  her

zaman düz, sert bir yüzeyde kullanınız. Krikoyu

yerleştirmeden önce kriko tabanının altında kum

veya çakıl taşı olmadığından emin olunuz.

        Lastik yerden kaldırılır kaldırılmaz aracı

krikoyla  kaldırmayı  durdurunuz.  Aracın  bunun

üzerinde  herhangi  bir  yüksekliğe  kaldırılması

tehlikelidir: Krikoyu kullanırken aracınızın altına

girmeyiniz:  Yukarı  kaldırılmış  araca  çarpmayın

veya uzun süre kriko üzerinde bırakmayınız. Her

ikisi de tehlikelidir: Aracınızla gelen dışında kriko

kullanmayınız:  Kriko,  lastik  değiştirme  dışında

herhangi  bir  amaçla  kullanılmamalıdır:  Krikoyu

kullanırken  aracınızda  kimse  olmamalıdır:

Aracınız kriko üzerindeyken motoru çalıştırmayı-

nız:  Yukarı  kaldırılmış  tekerleği  çevirmeyiniz.

Hala  yerde  olan  lastikler  dönebilir  ve  aracınızı

krikodan düşürebilir.

NOT  Tekerlek  yerden  kaldırıldığında

askı diskinin tekerlek diski deliğine güvenli
bir şekilde takıldığını teyit ediniz.
3. Yedek lastiği yeterince sardıktan sonra
gevşek  olmadığından  emin  olun  (sıkma
torku  yaklaşık  40  Nm  olmalıdır  (Bijon
somunu anahtarına 200 N güç uygulanma-
sı  ile  sağlanabilir)).  Sonra  kriko  kolunu
çıkarın,  ters  yöne  dönmediğinden  emin
olunuz.
4.  Hasarlı  lastiğinizi  olabildiğince  çabuk
tamir ettiriniz.

Kriko,  kriko  kolu  ve  bijon  somunu
anahtarını saklarken çıkarma prosedürünü
tersten  uygulayınız.  “Aletler,  kriko  ve
kriko kolu” kısmına bakınız.

244)

245)

246)

247)

248)

249)

250)

251)

252)

ÖNEMLİ

144)

145)

146)

147)

148)

149)

ARACIN ÇEKİLMESİ

Aracınızın çekilmesi gerekiyorsa

Motor çalışır ancak araç hareket et-
mez ya da anormal ses çıkar.
Aracın altının incelenmesi yağ veya
bazı başka sıvıların sızdığını ortaya
çıkarır.

211

        Yedek lastiği valf gövdesi (J) dış panele

bakacak  şekilde  takın.  Valf  gövdesini  (J)

göremiyorsanız tekerleği arkaya doğru takmışsı-

nızdır. Aracın yedek lastik arkaya doğru takılmış-

ken çalıştırılması araç hasarına sebep olabilir ve

kazaya yol açabilir.
        Ayırma valfini yavaşça açtığınızdan emin

olunuz.  Hızlı  bir  şekilde  açılırsa  araç  aniden

düşecektir ve kriko yerinden çıkabilir ve ciddi bir

kazaya sebep olabilir.
        Bijon somunu anahtarında ekstra kuvvet

için asla ayağınızı veya boru uzantısı kullanmayı-

nız. Bunu yaparsanız somunu çok sıkacaksınız.
        Lastik muhafaza edilirken lastik basıncı

periyodik  olarak  kontrol  edilmeli  ve  belirtilen

basınçta tutulmalıdır.
                Lastiği  değiştirdikten  ve  aracı  yaklaşık

1.000  km  sürdükten  sonra  gevşemediklerinden

emin olmak için bijon somunlarını tekrar sıkınız.

        Yedek lastik çıkartıldığında lütfen aşağıdaki-

lere  uyunuz.  Aşağıdakilere  uymazsanız  yedek

lastik taşıyıcısının kırılmasına yol açabilirsiniz. Güç

aletleri  kullanmayınız.  Araçta  bulunan  bijon

somunu  anahtarını  kullanınız.  Bijon  somunu

anahtarı  ucuna  400  N  veya  daha  fazla  yük

uygulamayınız.

                Lastiği  değiştirdikten  sonra  direksiyon

titrerse  lastiklerin  balansını  kontrol  ettirmenizi

öneririz.

        Tekerlek cıvataları veya somunlara asla yağ

uygulamayın, aksi takdirde çok sıkılacaktır.

                Ayırma  valfi  saatin  aksi  yönünde  çok

gevşetilirse  (2  veya  daha  fazla  tur)  kriko  yağı

sızıntı yapacaktır ve kriko kullanılamaz.

                Ayırma  valfi  saatin  aksi  yönünde  çok

gevşetilirse  (2  veya  daha  fazla  tur)  kriko  yağı

sızıntı yapacaktır ve kriko kullanılamaz.

                Aracı  indirirken  ayırma  valfini  yavaşça

kapatınız, aksi takdirde valf hasar görebilir.

        Bir lastik tipini diğeriyle karıştırmayın ya da

listelenenden farklı boyutta bir lastik kullanmayı-

nız.  Bu,  erken  aşınma  ve  zayıf  tutuşa  sebep

olacaktır.

                Listelenenden  farklı  boyutta  bir  lastik

kullanmayınız  ve  bir  lastik  tipini  diğeri  ile

karıştırmayınız. Bu, sürüş güvenliğini etkileyebilir.

        Yedek lastik her zaman yerine sabitlenmiş

olmalıdır. Patlak lastik değiştirilirse patlak lastiği,

tekerlek dış yüzeyi yukarıda olacak şekilde yedek

lastik  takma  konumuna  yerleştirin  ve  sıkıca

sabitlemek  için  bijon  somunu  anahtarını

kullanınız.

        Yedek lastik takıldığında lütfen aşağıdakile-

re  uyunuz.  Aşağıdakilere  uymazsanız  yedek

lastik taşıyıcısının kırılmasına yol açabilirsiniz. Güç

aletleri  kullanmayınız.  Araçta  bulunan  bijon

somunu  anahtarını  kullanınız.  Bijon  somunu

anahtarı  ucuna  400  N  veya  daha  fazla  yük

uygulamayınız.

Tekerlek hendeğe sıkışırsa aracı çekmeye
çalışmayın. Fiat yetkili servisiniz veya ticari
çekici  servisiyle  yardım  için  temas
kurunuz.
Sadece Fiat yetkili servisi veya ticari çekici
servisinden çekme hizmeti alamadığınızda
bu  bölümdeki  “Acil  çekme”de  verilen
talimatlara  göre  aracınızı  dikkatli  bir
şekilde  çekiniz.  Çekme  ile  ilgili  düzenle-
meler ülkeden ülkeye farklılık gösterebilir.
Aracınızı sürdüğünüz alanın düzenlemele-
rine uymanız önerilir.

Çekme  gerekliyse  yetkili  bir  Fiat  servisi
veya  ticari  çekici  servisine  yaptırmanızı
tavsiye  ederiz.  Aşağıdaki  durumlarda
çekici kullanarak aracı taşıyınız.

AC

İL DUR

UMDA Y

APILAC

AKLAR

Aracınızı çekiciyle çekme

150) 151) 152) 153)

253)

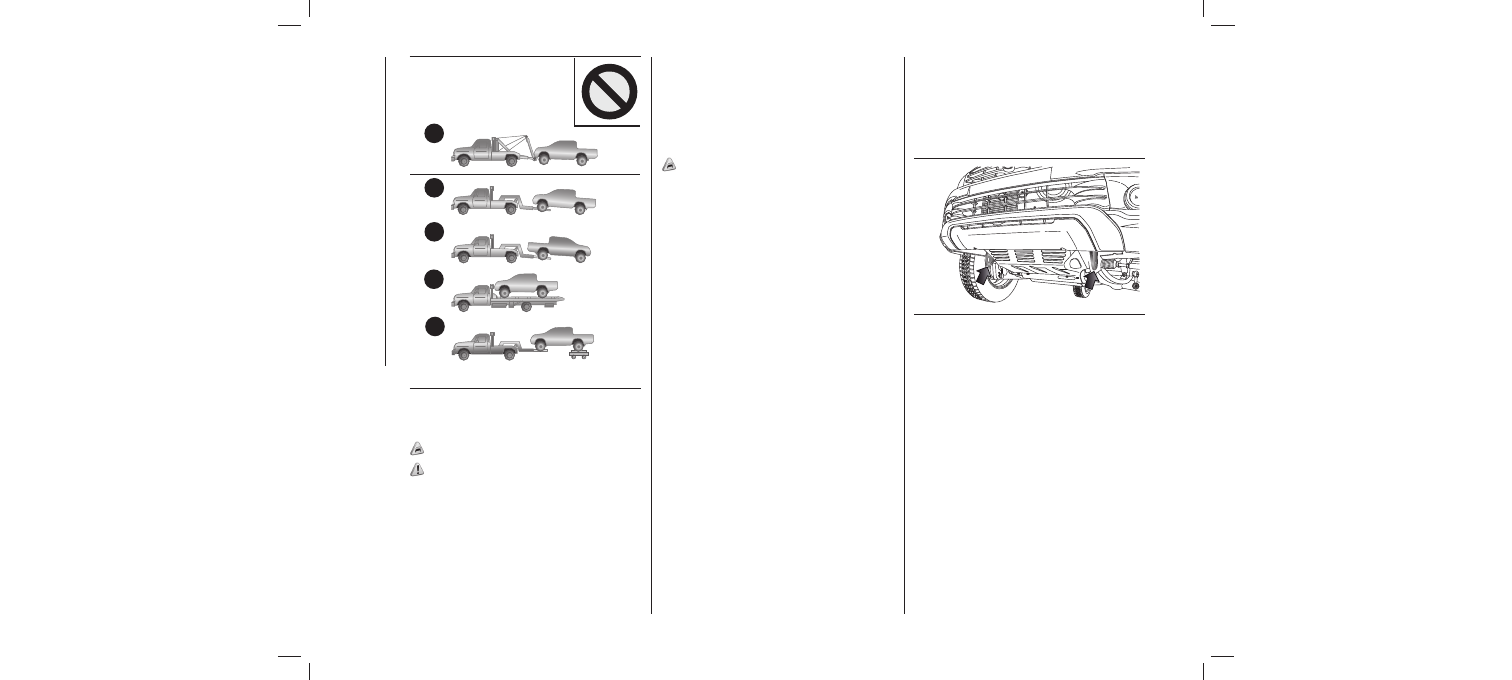

Ön tekerlekler yerde değilken

çekme (Tip B)

154)

Arka tekerlekler yerde değilken

çekme (Tip C)

Acil durumda çekme

Aracınız başka bir araç tarafından

çekilecekse

B

C

D

E

A

361

AHE100108

362

AHA102423

212

Vites  kolunu  “N”  (Boş)  konumuna  (düz
şanzıman) veya seçme kolunu “N” (BOŞ)
konuma  (otomatik  şanzıman)  alınız.  El
frenini bırakınız.

1. Ön çekme kancaları şekilde gösterilen
konumdadır.  Ön  çekme  halatını  çekme
kancasına sabitleyiniz.

NOT Belirlenen çekme kancaları dışında

herhangi  bir  parçanın  kullanılması  araç
gövdesinde hasara yol açabilir.
Tel  halat  veya  metal  zincir  kullanılması
araç  gövdesinde  hasara  yol  açabilir.
Metalik olmayan bir halat kullanılması en
iyisidir.  Tel  halat  veya  metal  zincir
kullanırsanız  araç  gövdesine  değdiği
herhangi bir noktada bezle sarınız.
Çekme  halatının  olabildiğince  yatay
tutulmasına  dikkat  ediniz.  Açılı  çekme
halatı araç gövdesine hasar verebilir.
Çekme  halatını  olabildiğince  düz  tutmak
için  çekme  halatını  aynı  taraftaki  çekme
kancasına sabitleyiniz.

Vites  kolunu  “N”  (Boş)  konumuna  (düz
şanzıman) veya seçme kolunu “N” (Boş)
konuma  (otomatik  şanzıman)  alınız.
Kontak  anahtarını  “ACC”  konumuna
çevirin  veya  çalıştırma  modunu  ACC'ye
alın  ve  direksiyonu  ip  veya  bağlantı
kayışıyla  düz  ileri  konumuna  sabitleyiniz.
Çekme  sırasında  kontak  anahtarını
"LOCK"  ya  da  çalıştırma  modunu  OFF
konumuna almayınız.

Çekme  hizmeti  acil  durumda  mevcut
değilse aracınız çekme kancasına sabitlen-
miş  bir  halatla  geçici  olarak  çekilebilir.
Aracınız başka bir araç tarafından çekilirse
veya  başka  bir  aracı  çekerse  aşağıdaki
hususlara dikkat ediniz:

155) 157)

254) 255) 256)

Aracınız başka bir aracı çekerse

(sadece arka çekme kancalı

araçlar)

157)

ÖNEMLİ

150)

151)

363

AHA104326

364

AHZ101027

213

2.  Motoru  çalışır  durumda  tutunuz.
Motor  çalışmıyorsa  direksiyonu  açmak
için aşağıdaki işlemi yapınız.
Anahtarsız  çalıştırma  sistemine  sahip
araçlar hariç: Manuel şanzımanlı araçlarda
kontak  anahtarını  "ACC"  veya  "ON"
konumuna çeviriniz. Otomatik şanzımanlı
araçlarda  kontak  anahtarını  "ON"
konumuna çeviriniz.
Anahtarsız  çalıştırma  sistemine  sahip
araçlar için: Manuel şanzımanlı araçlarda,
ACC  veya  ON  çalışma  moduna  geçiniz.
Otomatik  şanzımanlı  araçlarda,  ON
çalışma moduna geçiniz.

NOT Otomatik Durdurma ve Çalıştırma

(AS&G) sistemli araçlar için aracı durdur-
madan  önce  Otomatik  Durdurma  ve
Çalıştırma  (AS&G)  sistemini  devreden
çıkarmak için “Auto Stop & Go (AS&G)
OFF”  düğmesine  basınız.  “Devreden
çıkarma” kısmına bakınız.

3. Vites kolunu “N” (Boş) konumuna (düz
şanzıman) veya seçme kolunu “N” (Boş)
konuma (otomatik şanzıman) alınız.
4.  4WD  araçlarda  çekiş  modu  seçme
düğmesini "2H" konumuna getiriniz.
5. Yasa gerektiriyorsa dörtlü flaşör lamba-
larını  yakınız  (Yerel  sürüş  yasaları  ve
düzenlemelerine uyunuz).
6. Çekme sırasında her iki aracın sürücü-
leri  arasında  yakın  temas  olduğundan  ve
araçların  düşük  hızda  gittiğinden  emin
olunuz.

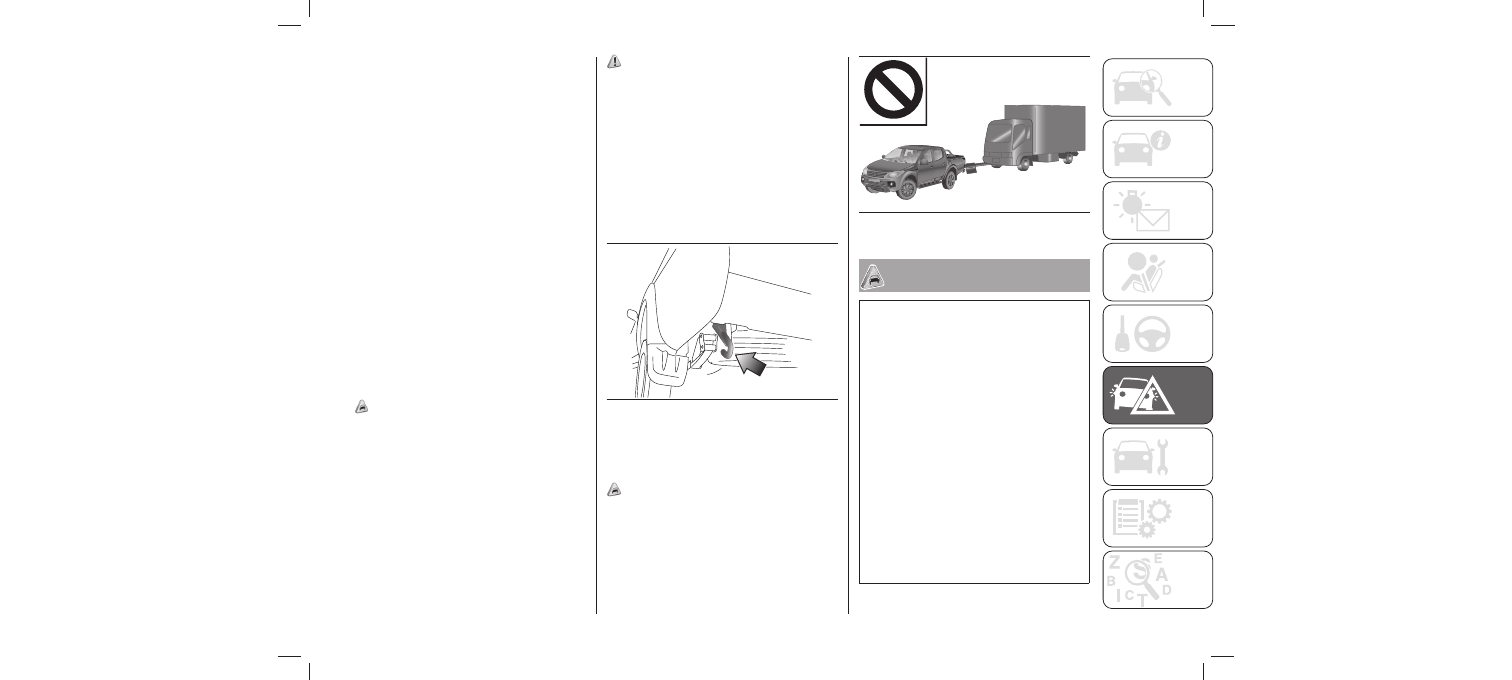

Arka  çekme  kancası  şekilde  gösterilen
konumdadır. Arka çekme halatını çekme
kancasına  sabitleyiniz.  Aksi  takdirde
talimatlar  "Başka  bir  araç  tarafından
çekilirken"kiyle aynıdır.

NOT  Belirlenen  çekme  kancası  dışında

herhangi  bir  parçanın  kullanılması  araç
gövdesinde hasara yol açabilir.

NOT  Kendi  aracınızdan  ağır  bir  aracı

çekmeyiniz.

        Bu araç, şekildeki gibi askılı kaldırıcı tipinde

ekipman (A Tipi) kullanarak çekici ile çekilmeme-

lidir.  Askılı  kaldırıcı  kullanılması  tampon  ve  ön

tarafa hasar verecektir.
        Dört tekerlekten çekişli araçlarda çekiş

modu  seçme  düğmesini  “2H”  konumuna

aldığınızdan ve aracı şekildeki gibi sürüş tekerlek-

leri taşıyıcı (Tip D veya E) üzerinde olacak şekilde

taşıyınız. Çekiş modu düğmesini “4H” veya “4L”

konumunda  (Easy  select  4WD),  “4H”,  “4HLc”

veya “4LLc” konumunda (Super select 4WD II)

ve ön veya arka tekerlekler şekildeki gibi yerde

(Tip  B  veya  C)  olacağı  şekilde  çekmeyi  asla

denemeyiniz.  Bu,  sürüş  sistemi  hasarına  yol

açabilir  ya  da  araç  taşıyıcıda  sıçrayabilir.  Çekiş

modu  seçme  düğmesini  “2H”  konumuna

alamazsanız  ya  da  şanzıman  arızalı  veya

hasarlıysa  aracı  şekildeki  gibi  tüm  tekerlekleri

(Tip  D  veya  E)  taşıyıcı  üzerinde  olacak  şekilde

taşıyınız.

AC

İL DUR

UMDA Y

APILAC

AKLAR

152)

153)

154)

155)

156)

157)

UYARI

253)

254)

255)

256)

TERS SÜRÜŞ KOŞULLARI

ALTINDA ÇALIŞTIRMA

Su basmış yolda

Motor teklemesi
Elektrik bileşenlerinde kısa devre
Suya dalma sonucu motor hasarı

214

        2 tekerlekten çekişli araçlarda şanzıman

arızalı  veya  hasarlıysa  aracı  sürüş  tekerlekleri

şekildeki gibi taşıyıcı (Tip C, D veya E) üzerindey-

ken taşıyınız.

                Motor  çalışmadığında  fren  servosu  ve

hidrolik  direksiyon  pompası  çalışmaz.  Bu,  daha

yüksek  frene  basma  kuvveti  ve  daha  yüksek

direksiyon eforunun gerektiği anlamına gelir. Bu

nedenle aracın çalışması oldukça zordur.

        Super select 4WD'li araçlarda başka bir

araç  çekeceğiniz  zaman  çekiş  modu  seçme

düğmesini  "4H"  konumuna  hareket  ettiriniz.

“2H” sürüşün seçilmesi diferansiyel yağ sıcaklığı-

nı artırabilir ve sürüş sisteminde olası hasara yol

açar.  Ayrıca  aktarım  organı  aşırı  yüke  maruz

kalacak  ve  muhtemelen  yağ  sızıntısı,  parça

aşınması veya başka ciddi arızalara yol açacaktır.

        Kontak anahtarını "LOCK" konumunda ya

da çalıştırma modunu OFF bırakmayınız. Direksi-

yon kilitlenerek kontrol kaybına sebep olacaktır.

        Araç, kontak anahtarı “ON” konumunda

veya çalıştırma modu açıkken ve sadece ön veya

arka  tekerlekler  yerden  kaldırılmış  bir  şekilde

çekilirse aktif çekiş kontrol sistemi çalışabilir ve

kazaya sebep olabilir.
        Ani frenleme, hızlanma ve ani direksiyon

hareketlerinden  kaçınınız,  buna  benzer  sürüş

işlemleri çekme kancaları veya çekme halatının

hasar  görmesine  sebep  olabilir.  Sonuç  olarak

çevredeki insanlar yaralanabilir.

        Otomatik şanzıman yağ seviyesi düşükken

ön tekerlekler yukarıdayken (ve arka tekerlekler

yerde)  (Tip  B)  otomatik  şanzımanlı  aracı  asla

çekmeyiniz.  Bu,  şanzımanda  ciddi  ve  pahalı

hasara sebep olabilir.

                Otomatik  şanzımanlı  araçları  sürüş

tekerlekleri  şekilde  gibi  yerdeyken  (Tip  B)

çekerseniz aşağıdaki çekme hızı ve mesafesinin

asla aşılmadığından emin olunuz, bu, şanzıman-

da  hasara  sebep  olur.  Çekme  hızı:  30  km/sa

Çekme mesafesi: 80 km Çekme hızı ve çekme

mesafesi için yerel sürüş yasaları ve düzenlemele-

rine uyunuz.

        Çekilen araçtaki kişi çeken aracın fren

lambalarına  dikkat  etmesi  ve  halatın  gevşeme-

mesine önem göstermesi gerekmektedir.

        Uzun bir eğimde aşağı doğru gidiyorken,

frenler  aşırı  ısınabilir,  fren  etkinliği  azalabilir.

Aracınızı çekici kullanarak taşıtınız.

Su  basmış  yollardan  uzak  durunuz.  Su
basmış  yolda  araç  kullanılırsa  araçta
aşağıdaki ciddi hasarlar oluşabilir.

Su  basmış  yolda  araç  kullandıktan  sonra
yetkili bir Fiat servisinde aracınızı kontrol
ettirin  ve  gerekli  olan  tüm  ölçüm  veya
tamirleri yaptırınız.
Yağmurda  veya  su  kaplı  yollarda  araç
kullanırken veya araç yıkama nedeniyle su,
fren  disklerine  girebilir,  frenlerin  geçici
süre  etkisizleşmesine  sebep  olabilir.  Bu
tür  durumlarda  frenlerin  uygun  şekilde
çalışıp  çalışmadığını  görmek  için  fren
pedalına  hafifçe  basınız.  Çalışmıyorlarsa
fren  balatalarını  kurutmak  için  sürüş
esnasında  pedala  hafifçe  birkaç  defa
basınız.
Yağmurda veya birçok su birikintisi olan
bir  yolda  aracı  sürerken  lastikler  ve  yol
yüzeyi arasında su tabakası oluşabilir. Bu,
yol  üzerinde  lastiğin  sürtünme  direncini
azaltır, bu da direksiyon dengesi ve frenle-
me özelliğinin kaybına yol açar.

Kar kaplı veya donmuş yolda

257)

Tümsekli veya tekerlek izleri

bulunan yolda
Tümsekli veya tekerlek izi bulunan yol-
larda olabildiğince yavaş sürünüz.

158)

UYARI

257)

ÖNEMLİ

158)

SİGORTALI BAĞLANTILAR

UYARI

258)

215

Bununla  başa  çıkmak  için  aşağıdakilere
uyunuz:
(a) Aracınızı yavaş hızda sürünüz.
(b) Aşınmış lastiklerle sürmeyiniz.
(c) Belirtilen lastik şişirme basınçlarını her
zaman muhafaza ediniz.

Kar  kaplı  veya  donmuş  yolda  sürüş
esnasında  kar  lastikleri  veya  karda  çekiş
cihazı  (lastik  zincirleri)  kullanmanız
önerilir.  “Kar  lastikleri”  ve  “Karda  çekiş
cihazı  (lastik  zincirleri)  bölümlerine
bakınız.
Yüksek hızda çalıştırma, ani hızlanma, ani
fren  uygulaması  ve  keskin  viraj  almaktan
kaçınınız.
Karlı veya buzlu yollarda sürüş esnasında
fren  pedalına  basmak  lastiğin  ve  aracın
kaymasına neden olabilir. Lastikler ve yol
arasındaki  çekiş  azaldığında  tekerlekler
kayabilir ve araç klasik frenleme teknikle-
riyle durdurulamayabilir.
Kilitlenme  önleyici  fren  sisteminiz  (ABS)
olmasına  bağlı  olarak  frenleme  farklılık
gösterecektir. ABS’niz varsa fren pedalına
sertçe  basarak  ve  basılı  tutarak  frenleyi-
niz. ABS’niz yoksa her seferinde tamamen
uygulayarak ve en fazla etki için tamamen
bırakarak  fren  pedalını  kısa  ve  hızlı
basışlarla pompalayınız.
Aracınız  ve  önünüzdeki  araçla  aranızda
ekstra  mesafeye  izin  verin  ve  ani  frenle-
meden kaçınınız.

Frenleme sisteminde buz birikmesi teker-
leklerin kilitlenmesine sebep olabilir. Araç
çevresindeki güvenliği teyit ettikten sonra
durma  noktasından  yavaşça  hareket
ediniz.

Belirli elektrik sistemlerinden büyük akım
geçmeye  çalışırsa  yangını  önlemek  için
sigortalı  bağlantılar  eriyecektir.  Erimiş
sigortalı  bağlantı  durumunda  aracınızı
inceletmenizi öneririz. Sigortalı bağlantılar
için ''Yolcu bölmesi sigorta yeri tablosu''
ve  ''Motor  bölmesi  sigorta  yeri  tablosu''
bakınız.

        Tümsekli veya tekerlek izli yolda sürüş

esnasında lastikler ve/veya tekerlekler üzerindeki

etki lastik ve/veya tekerleğe hasar verebilir.

        Sigortalı bağlantılar herhangi bir başka

cihazla  değiştirilmemelidir.  Doğru  sigortalı

bağlantının  takılmaması  araçta  yangın,  mal

hasarı  ve  herhangi  bir  zamanda  ciddi  veya

ölümcül yaralanmalara yol açabilir.

        Gaz pedalına hızlı bir şekilde basmayınız.

Tekerlekler  buzdan  kurtulursa  araç  aniden

hareket  etmeye  başlayabilir  ve  muhtemelen

kazaya sebep olabilir.

AC

İL DUR

UMDA Y

APILAC

AKLAR

SİGORTALAR

Sigorta bloğunun yeri

Yolcu bölmesi (soldan direksiyonlu

araçlar)

Yolcu bölmesi (sağdan

direksiyonlu araçlar)

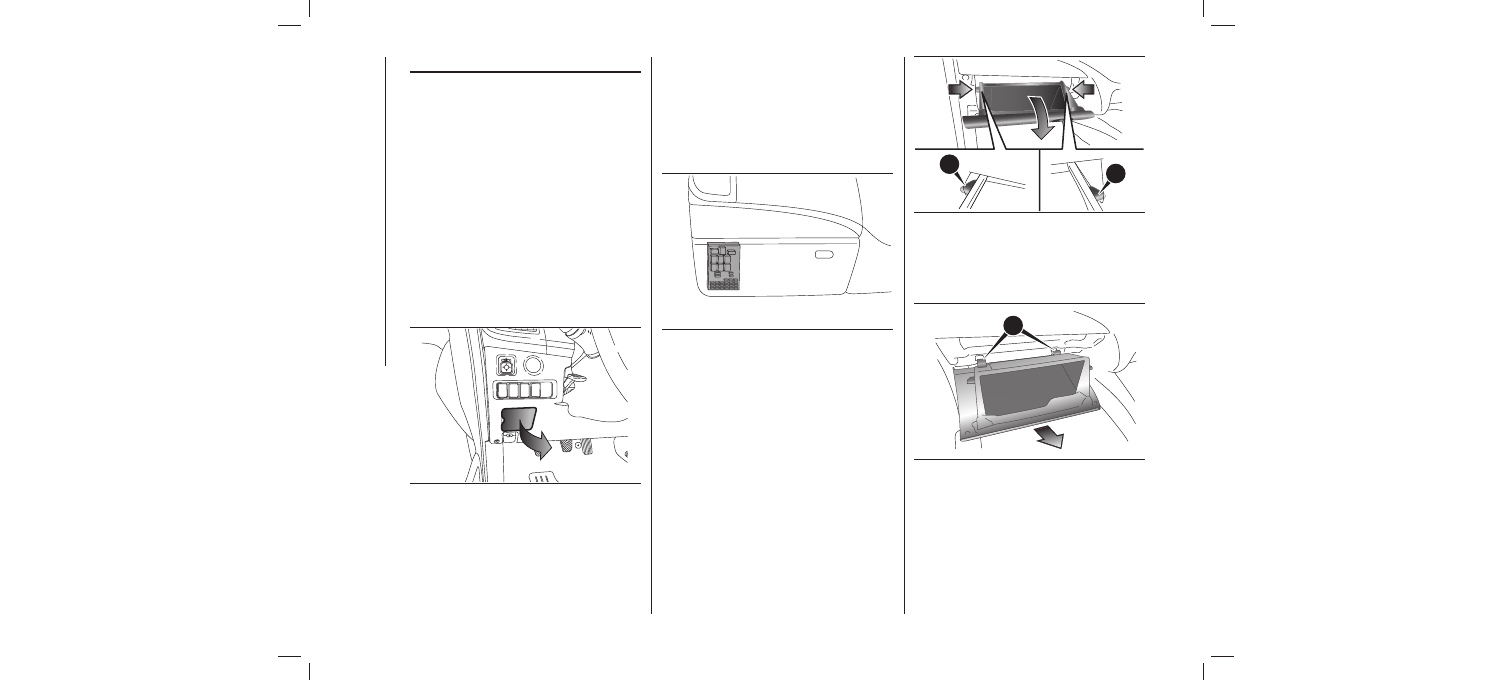

1. Torpido gözünü açın.
2. Torpido gözünün yanına bastırırken
sol ve sağ kancaları (A) açın ve torpido
gözünü indiriniz.

3. Torpido gözü bağlantı parçasını (B) ve
sonra da torpido gözünü çıkarınız.

R

L

365

AHA102612

366

AHA102713

A

A

367

AHA102739

B

368

AHA102742

216

Kısa  devre  veya  aşırı  yüklemeye  bağlı
olarak  elektrik  sistemi  hasarını  önlemek
için her bireysel devrede sigorta mevcut-
tur. Yolcu bölmesi ve motor bölmesinde
sigorta blokları mevcuttur.

Yolcu bölmesindeki sigorta bloğu torpido
kutusunun  arkasında  şekildeki  konumda
bulunur.

Yolcu  bölmesindeki  sigorta  blokları,
şekilde  gösterilen  konumda  sürücü
koltuğunun  önündeki  sigorta  kapağı
arkasında  bulunur.  Sökmek  için  sigorta
kapağını çekiniz.
