QUICK GUIDE

176

F0T0016

169

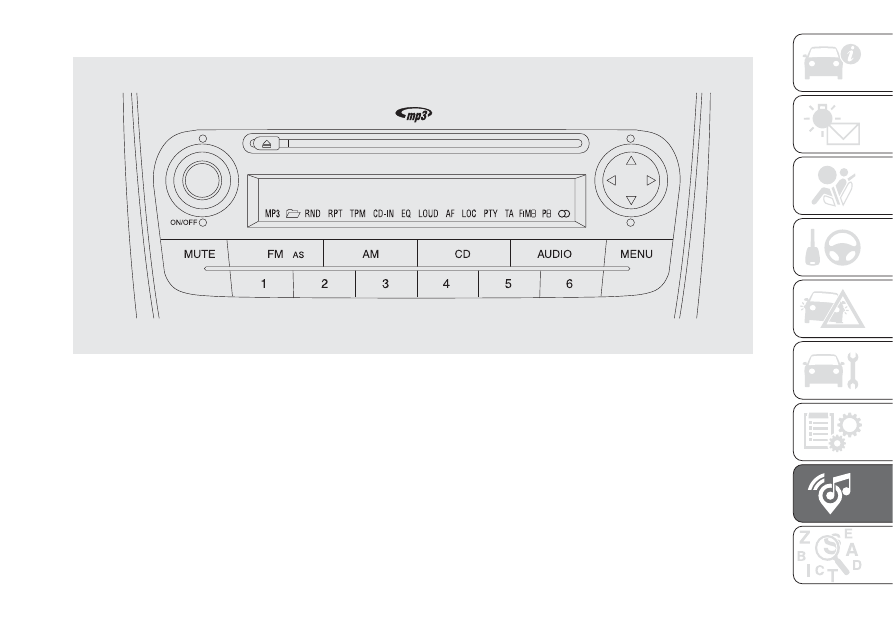

General functions

Button

Functions

Mode

ON/OFF

Ignition

Short button/knob press

Switching off

Long button/knob press

Volume adjustment

Left/right button/knob rotation

MUTE

Volume activation/deactivation (Mute/Pause)

Short button press

FM AS

FM1, FM2, FM Autostore radio source selection

Brief cyclical button press

AM

MW1, MW2 radio source selection

Brief cyclical button press

CD

Selction of radio/CD/CD CHANGER source

Brief cyclical button press

AUDIO

Audio adjustments: low tones (BASS), high tones

(TREBLE), RH/LH balance (BALANCE), front/rear

balance (FADER)

Menu activation: short button press
Adjustment type selection: press

or

buttons.

Value adjustment: press

or

buttons.

MENU

Advanced functions adjustment

Menu activation: short button press
Adjustment type selection: press

or

buttons.

Value adjustment: press

or

buttons.

170

MUL

TIMEDIA

Radio functions

Button

Functions

Mode

Radio station search:

Automatic search

Manual search

Automatic search: press

or

buttons (hold the

button down for fast forward)
Manual search: press

or

buttons (hold the button

down for fast forward)

1 2 3 4 5 6

Store current radio station

Long button press for memory preset 1 to 6
respectively

Stored station recall

Brief press on buttons for memory preset 1 to 6

.

CD function

Button

Functions

Mode

CD ejection

Short button press

Play previous/next track

Brief press of

or

buttons

Fast forwarding/rewinding CD track

Long press of

or

buttons

Playing previous/next folder (for CD-MP3)
Playing previous/next folder (for CD CHANGER)

Brief press of

or

buttons

171

STEERING WHEEL CONTROLS
(for versions/markets, where provided)

Button

Functions

Mode

AudioMute switching on/off (Radio mode) or Pause

function (MP3 mode)

Short button press

+

Increasing volume

Button press

—

Decreasing volume

Button press

SRC

Radio frequency range selection (FM1, FM2, FMT, FMA,

MW) and listening sources (Radio - CD - MP3 - CD

CHANGER)

Button press

Radio: recall programmed stations (from 1 to 6) CD/CD

MP3/CD CHANGER: selection of next track

Button press

Radio: pre-selected station (from 1 to 6) recall CD/CD

MP3/CD CHANGER: previous track selection

Button press

F0T0297m

177

F0T0297

172

MUL

TIMEDIA

GENERAL INFORMATION

The radio offers the following functions:

Radio section

PLL tuning with FM/AM/MW

frequency bands;

RDS (Radio Data System) with TA

(traffic alerts) function - TP (traffic
programmes) - EON (Enhanced Other
Network) - REG (regional programmes);

AF: search selection for alternative

frequencies in RDS mode;

automatic/manual tuning into

stations;

FM Multipath detector;

manual storing of 30 stations: 18 on

FM band (6 on FM1, 6 on FM2, 6 on
FMT), 12 on MW band;

automatic storing (AUTOSTORE

function) of 6 stations in the dedicated
FM band;

SPEED VOLUME function:

automatic volume adjustment
according to the vehicle speed;

automatic Stereo/Mono selection.

CD section

Direct selection of the disc;

Track selection (forward/back);

Fast advance (forward/back) through

tracks;

CD Display function: display of disc

name and time elapsed since the
start of the track

Playing of audio CDs, CD-Rs and

CD-RWs.

50)

MP3 CD section

MP3-Info function (ID3-TAG);

Folder selection (previous/next);

Track selection (forward/back);

Fast advance (forward/back) through

tracks;

MP3 Display function: display of

name of folder, ID3-TAG information,
time elapsed since the start of the
track, name of the file;

Reading of audio or data CD, CD-R

and CD-RW.
Audio section

Mute/Pause function;

Soft-Mute function;

Loudness function

7-band graphic equaliser

Separate bass/treble adjustment

Right/left channel balance.

FUNCTIONS AND
ADJUSTMENTS

SWITCHING ON THE RADIO

The car radio comes on when the
ON/OFF button/knob is briefly pressed.
When the radio is turned on with the
key extracted from the ignition, it
switches off automatically after about
20 minutes.

SWITCHING OFF THE RADIO

Keep the ON/OFF button/knob
pressed.

SELECTING THE RADIO
FUNCTIONS

By pressing the FM AS button quickly
and repeatedly, the following audio
sources can be selected cyclically:

TUNER (“FM1”, “FM2”, “FMA”).

By pressing the AM button briefly and
repeatedly, the following audio sources
can be selected cyclically:

TUNER (“MW1”, “MW2”).

SELECTING THE CD/CD CHANGER
FUNCTION

By briefly pressing the CD button, the
CD/CD CHANGER audio source can
be selected (only with a CD loaded).
MUTE/PAUSE FUNCTION (zeroing
the volume)
Press the MUTE button briefly to
activate the Mute function.

173

Press the Mute button again to
deactivate the MUTE function.
The Mute function will be overridden
when there is an incoming traffic alert (if
the TA function is on) or if an
emergency alarm is received. The
function will be reactivated when the
alert is over.

AUDIO SETTINGS

The functions that can be selected from
the audio menu change depending on
the context: AM/FM/CD/CD
CHANGER.
Press the AUDIO button briefly to
change the Audio functions. After the
AUDIO button is first pressed, the
display will show the bass level value
for the source activated at that time
(e.g. in FM mode the display will show
the wording "FM Bass +2").
Use the

buttons to scroll through

the menu functions. To change the
setting of the function selected use the

buttons.

The current status of the selected
function appears on the display.
The functions managed by the Menu
are:

BASS (adjustment of bass tones);

TREBLE (adjustment of high tones);

BALANCE (right/left balance

adjustment);

FADER (front/back balance

adjustment);

LOUDNESS (LOUDNESS function

on/off);

EQUALISER (activation and

selection of factory-set equaliser levels);

USER EQUALISER (customised

equaliser setting).

MENU

MENU button functions
Press the button MENU briefly to
activate the Menu function. The display
will show the first menu item that can
be adjusted (AF) ("AF Switching On" on
the display).
Use the

or

buttons to scroll

through the Menu functions. To change
the setting of the function selected
use the

or

buttons.

The current status of the selected
function appears on the display.
The functions managed by the Menu
are:

AF SWITCHING (alternative

frequency search) (ON/OFF);

TRAFFIC INFORMATION (ON/OFF);

REGIONAL MODE (ON/OFF);

MP3 DISPLAY (CD MP3 / CD

CHANGER data);

SPEED VOLUME (volume change

based on speed);

RADIO ON VOLUME (radio

maximum limit on/off);

AUX OFFSET (alignment of the

portable device volume to that of the
other sources) (for versions/markets,
where provided);

RADIO OFF (switching-off mode);

SYSTEM RESET reset of factory

settings.
Press the button MENU again to exit
the Menu function.

IMPORTANT The AF SWITCHING,
TRAFFIC INFORMATION and
REGIONAL MODE adjustments are only
possible in FM mode.

RADIO (Tuner)

When the radio is turned on, it will
activate the last source listened
to before it was switched off: Radio,
CD, CD MP3.
To select the Radio function when
another audio source is being listened
to, briefly press the FM, AS or AM
buttons, depending on the desired
band.

SELECTING A FREQUENCY BAND

With the Radio mode active, press
the FM, AS or AM button briefly and
repeatedly to select the desired
reception band.

174

MUL

TIMEDIA

Each time the button is pressed the
following bands are selected cyclically:

Pressing the FM AS button: “FM1”,

“FM2” or “FMA”;

Pressing the AM button: “MW1”,

“MW2”.
Each band is highlighted by the name
in the display. The last station selected
on the respective frequency band will
be tuned into.

PRESET BUTTONS

The buttons numbered from 1 to 6 are
used to set the following preset
stations:

18 in the AM band; 6 in FM1, 6 in

FM2, 6 in FMT or "FMA" (on some
versions);

12 in the MW band.

To listen to a preset station, select the
desired frequency band and then briefly
press the corresponding preset button
(from 1 to 6).
By pressing the preset button for more
than 2 seconds, the tuned station will
be stored. The storing phase is
confirmed by an acoustic signal.

AUTOMATIC TUNING

Briefly press the

or

button to start

the automatic tuning search for the
next station that can be received in the
selected direction.

If the button

or

pressed down

longer, the fast search starts. When the
button is released, the tuner will stop
on the next station that can be
received.
If the TA function (traffic news) is on, the
tuner searches only for stations that
broadcast traffic news.

MANUAL TUNING

This is used to manually search for
stations in the preselected band. Select
the desired frequency band and then
press the

or

button briefly and

repeatedly to start to the search in the
desired direction. If the

or

button

is pressed longer, the fast search will
start and then stop when the button is
released.

AUTOSTORE FUNCTION (automatic
station storage)

To activate the Autostore function, hold
the FM AS button pressed until a beep
is heard. With this function, the radio
automatically stores the 6 stations with
the strongest signal in decreasing
order on the FMA frequency band.
During the automatic storing process,
the text “Autostore” flashes on the
display.

Press the FM AS button again to stop
the Autostore function: the radio will
again tune into the station listened
to before the activation of the function.
When the Autostore scan is concluded,
the radio will automatically tune into
the first preset station on the FMA band
(preset 1).
The stations that have a strong signal at
that moment are then automatically
stored in the preselected band in the
buttons numbered 1 to 6.
When the Autostore function is
activated within the MW band, the FMA
band is automatically selected and the
function is performed.

IMPORTANT Sometimes the Autostore
function is not able to find 6 stations
with a strong signal. In this case, the
strongest stations stored will be
duplicated in the free preset buttons.

IMPORTANT When the Autostore
function is activated, the stations that
were previously stored in the FMA band
are deleted.

175

EMERGENCY ALARM RECEPTION

The radio can receive emergency
alerts in RDS mode in exceptional
circumstances or when there are
dangerous situations (earthquakes,
floods, etc.), if these are being
transmitted by the broadcaster tuned
into.
This function is activated automatically
and cannot be turned off.
The word ALARM will be shown in the
display during the transmission of an
emergency announcement. The volume
of the radio changes during this
announcement in the same way as
during traffic news.

CD PLAYER

This chapter describes the variants
regarding the operation of the CD
player only: as far as the operation of
the radio is concerned, refer to the
description in the "Functions and
Adjustments" chapter.

SELECTING THE CD PLAYER

To activate the CD player built-into the
equipment, proceed as follows:

insert a CD with the equipment

switched on: the first track will start to
play;
or

if a CD has already been loaded,

switch on the radio and then briefly
press the CD button to select the “CD”
operating mode: the last track listened
to will start to play.

LOADING/EJECTING A CD

To load the CD, insert it gently into the
slot to activate the motorised loading
system, which will position it correctly.
Press the button

, with the device

turned on, to activate the CD motorised
ejecting system. After ejection, the last
audio source listened to before playing
the CD will be heard.
If the CD is not removed from the radio,
it will automatically be reloaded about
20 seconds later and will tune into
Tuner mode (Radio).
The CD cannot be ejected if the radio is
off.
If the ejected CD is reloaded without
having removed it completely from the
slot, the radio will not switch to the
CD source.
Possible error messages
If the loaded CD cannot be played (e.g.
a CD ROM has been inserted or the
CD is inserted the wrong way round or
there is reading error) the display shows
the words “CD Disc error”.

CD MP3 PLAYER

SELECTING MP3 SESSIONS ON
HYBRID DISCS

If a hybrid disc is inserted (Mixed Mode,
Enhanced, CD-Extra) also containing
MP3 files, the radio automatically starts
playing the audio session. It is possible
to move to the MP3 session whilst
playing by keeping the CD button
pressed for more than 2 seconds.

IMPORTANT When the function
is activated the radio may take a few
seconds to start playback. Whilst
checking the disc the display will show
"CD Reading". If no MP3 files are
detected, the radio will resume playing
the audio session from the point where
it was interrupted.

SELECTING NEXT/PREVIOUS
FOLDER

Press the

button to select one of the

next folders or press the

button to

select a previous folder. The display will
show the number and the name of
the folder (e.g. “DIR 2 XXXXXX”).
XXXXXX: name of the folder (the display
will only show the first 8 characters).
The folders are selected cyclically: the
first folder is selected after the last
folder and vice versa.

176

MUL

TIMEDIA

CD CHANGER (CDC)

51)

This chapter only describes the variants
regarding the operation of the CD
Changer (for versions and markets
where provided); as far as the operation
of the radio is concerned, refer to the
description in the "FUNCTIONS AND
ADJUSTMENTS" chapter.

CD CHANGER SELECTION

Turn the radio on and briefly and
repeatedly press the button CD until the
“CD CHANGER” function is selected.

SELECT CD

Press button

to select the next CD

or button

to select the previous CD.

If there is no disc present in the CD
changer in the selected position, the
words “NO CD” will appear briefly
on the display. The next disc will then
automatically be played.

WARNING

149) If the volume is too loud this could be
dangerous for the driver and for
passengers when driving in traffic. Always
adjust the volume so that you can still
hear background noises.

WARNING

50) Multimedia CDs include data tracks in
addition to the audio tracks. Playing this
type of CD can cause hissing at a volume
that may jeopardise road safety as well
as cause damage to the final stages and
the speakers.
51) To install and connect a Lineaccessori
CD Changer please refer exclusively to
the Fiat Dealership.

177

OFFICIAL TYPE
APPROVALS

All radio equipment supplied with the
vehicle complies with the 2014/53/EU
directive.
For further information visit the
www.mopar.eu/owner or http://
aftersales.fiat.com/elum/ websites.

178

WARNING

INTERIOR FITTINGS

Never travel with the glove compartment open: it could injure the passenger in the event of a crash.

The cigar lighter gets extremely hot. Handle it carefully and make sure children don't touch it: risk of fire and/or burning.

Do not use the ashtray as a waste paper basket: it may catch fire in contact with cigarette stubs.

Do not use the book rest in a vertical position with the vehicle in motion.

ROOF RACK/SKI RACK

Fully comply with the regulations in force concerning maximum clearance.

After travelling for a few kilometres, check to ensure that the fixing screws for the attachments are well tightened.

INTERIOR

Never use flammable products, such as petroleum ether or modified petrol, to clean the inside of the vehicle. The electrostatic charges

which are generated by rubbing during the cleaning operation may cause a fire.

Do not keep aerosol cans in the vehicle: they might explode. Aerosol cans must not be exposed to temperatures of more than 50°C.

When the vehicle is exposed to sunlight, the temperature inside can greatly exceed this value.

EOBD SYSTEM

If, when the ignition key is turned to MAR, the

warning light does not switch on, switches on constantly or flashes when driving (on

certain versions together with the message on the display), contact a Fiat Dealership as soon as possible. The operation of the

warning

light may be checked by the traffic police using specific devices. Comply with the laws and regulations of the country where you are driving.

WHEELS AND TYRES

You must not exceed 160 km/h on snow tyres with a “Q” mark; in any case, make sure you stick to the rules of the highway code.

POWER SUPPLY

Modifications or repairs to the supply system that are not carried out correctly or do not take the system technical specifications into

account can cause malfunctions leading to the risk of fire.

RIM PROTECTOR TYRES

DO NOT fit wheel hub caps when using integral hub caps fixed (with springs) to the steel rim and after sale tyres provided with a Rim

Protector. Use of unsuitable tyres and wheel caps may cause sudden decrease of tyre pressure.
