HEATED STEERING WHEEL (for
versions/markets, where
provided)

The steering wheel contains a heating element that
helps warm your hands in cold weather. The heated
steering wheel has only one temperature setting. Once
the heated steering wheel has been turned on it will
operate for up to 80 minutes before automatically
shutting off. The heated steering wheel can shut off
early or may not turn on when the steering wheel is
already warm.

The heated steering wheel control button is located
within the Uconnect® system. You can gain access to
the control button through the climate screen or the
controls screen.

• Press the heated steering wheel button

once to

turn the heating element ON.

• Press the heated steering wheel button

a second

time to turn the heating element OFF.

NOTE: The engine must be running for the heated
steering wheel to operate.

WARNING!

• Persons who are unable to feel pain to
the skin because of advanced age,

chronic illness, diabetes, spinal cord injury, medi-
cation, alcohol use, exhaustion, or other physical
conditions must exercise care when using the
steering wheel heater. It may cause burns even at
low temperatures, especially if used for long pe-
riods.
• Do not place anything on the steering wheel
that insulates against heat, such as a blanket or
steering wheel covers of any type and material.
This may cause the steering wheel heater to
overheat.

65

MIRRORS

INSIDE DAY/NIGHT MIRROR

A two-point pivot system allows for horizontal and
vertical adjustment of the mirror. Adjust the mirror to
center on the view through the rear window.

Headlight glare can be reduced by moving the small
control lever under the mirror to the night position
(lever flipped toward the rear of vehicle). The mirror
should be adjusted while set in the day position (to-
ward the windshield).

(fig. 38)

AUTOMATIC DIMMING MIRROR (for
versions/markets, where provided)

This mirror automatically adjusts for headlight glare from
vehicles behind you. This feature will be defaulted on, and
only be disabled when the vehicle is moving in reverse.

(fig. 39)

To avoid damage to the mirror during
cleaning, never spray any cleaning solution
directly onto the mirror.Apply the solution

onto a clean cloth and wipe the mirror clean.

OUTSIDE MIRRORS

To receive maximum benefit, adjust the outside mirror(s)
to center on the adjacent lane of traffic and a slight
overlap of the view obtained from the inside mirror.

(fig. 38)

Adjusting Rearview Mirror

(fig. 39)

Automatic Dimming Mirror

66

NOTE: The passenger side convex outside mirror will
give a much wider view to the rear, and especially of the
lane next to your vehicle.

WARNING!

Vehicles and other objects seen in the
passenger side convex mirror will look

smaller and farther away than they really are.
Relying too much on your passenger side convex
mirror could cause you to collide with another
vehicle or other object. Use your inside mirror
when judging the size or distance of a vehicle
seen in the passenger side convex mirror.

POWER MIRRORS

The power mirror switch is located on the driver's
door trim panel.

(fig. 40)

Models Without Express Window Feature

Press the mirror select button marked L (left) or R
(right) and then press one of the four arrow buttons to
move the mirror in the direction the arrow is pointing.

Models With Express Window Feature

Press and release the mirror select button marked L
(left) or R (right) and then press one of the four arrow
buttons to move the mirror in the direction the arrow
is pointing. The selection times out after 30 seconds of
inactivity in order to guard against accidentally changing
a mirror position following an adjustment.

NOTE: A light in the selected button will illuminate
indicating the mirror is activated and can be adjusted.

(fig. 40)

Power Mirror Switches

67

POWER FOLDING MIRRORS (for
versions/markets, where provided)

The switch for the power folding mirrors is located
between the power mirror switches L (left) and R
(right). Press the switch once and the mirrors will fold
in, pressing the switch a second time will return the
mirrors to the normal driving position.

(fig. 41)

NOTE: If the vehicle speed is greater than 16 km/h the
folding feature will be disabled.

If the mirrors are in the folded position, and vehicle
speed is equal or greater than 16 km/h, they will
automatically unfold.

Resetting the Power Folding Outside Mirrors

You may need to reset the power folding mirrors if the
following occurs:

• The mirrors are accidentally blocked while folding.

• The mirrors are accidentally manually folded/

unfolded.

• The mirrors come out of the unfolded position.

• The mirrors shake and vibrate at normal driving

speeds.

To reset the power folding mirrors: Fold and unfold
them by pressing the button. (This may require multiple
button pushes). This resets them to their normal
position.

MANUAL FOLDING MIRRORS

Some models have exterior mirrors that are hinged.
The hinge allows the mirror to pivot forward and
rearward to resist damage. The hinge has three detent
positions: forward, rearward and normal.

(fig. 41)

Power Folding Mirror Switch

68

HEATED MIRRORS (for versions/markets,
where provided)

These mirrors are heated to melt frost or ice.
This feature is activated whenever you turn on

the rear window defroster. Refer to “Rear Window
Features” for further information.

ILLUMINATED VANITY MIRRORS (for
versions/markets, where provided)

An illuminated vanity mirror is on each sun visor. To use
the mirror, rotate the sun visor downward and swing
the mirror cover upward. The light will turn on auto-
matically. Closing the mirror cover will turn off the
light.

(fig. 42)

Sun Visor “Slide-On Rod” Feature (for
versions/markets, where provided)

This feature allows for additional flexibility in position-
ing the visor to block out the sun.

1. Fold down the sun visor.

2. Unclip the visor from the center clip.

3. Pull the sun visor toward the inside rearview mirror

to extend it.

(fig. 42)

Illuminated Vanity Mirror

69

CLIMATE CONTROLS

CLIMATE CONTROLS

The air conditioning and heating system is designed to
make you comfortable in all types of weather. This
system can be operated through either the instrument
panel or through the Uconnect® system display.

When the Uconnect® system is in different modes
(Radio, Player, Settings, More, etc.) the driver and
passenger temperature settings will be indicated at the
top of the display.

Manual Climate Controls With Touchscreen
(for versions/markets, where provided)

Buttons On The Faceplate

Buttons on the faceplate are located on the left and
right side of the Uconnect® 4.3 screen in the center of
the instrument panel. There are also buttons on the
faceplate located below the Uconnect® touchscreen.
(fig. 43) (fig. 44)

(fig. 43)

Manual Temperature Controls — Button On The

Faceplate

(fig. 44)

Manual Temperature Controls

70

Buttons On The Touchscreen

Buttons on the touchscreen are accessible on the
Uconnect® system screen.

(fig. 45) (fig. 46)

Button Descriptions (Applies To Both Buttons
On The Faceplate And Buttons On The Touch-
screen)

1. MAX A/C Button
Press and release to change the current setting, the
indicator illuminates when MAX A/C is ON. Perform-
ing this function again will cause the MAX A/C opera-
tion to switch into manual mode and the MAX A/C
indicator will turn off.

2. A/C Button
Press and release to change the current setting, the
indicator illuminates when A/C is ON. Performing this
function again will cause the A/C operation to switch
into manual mode and the A/C indicator will turn off.

3. Recirculation Button
Press and release to change the current setting, the
indicator illuminates when ON.

(fig. 45)

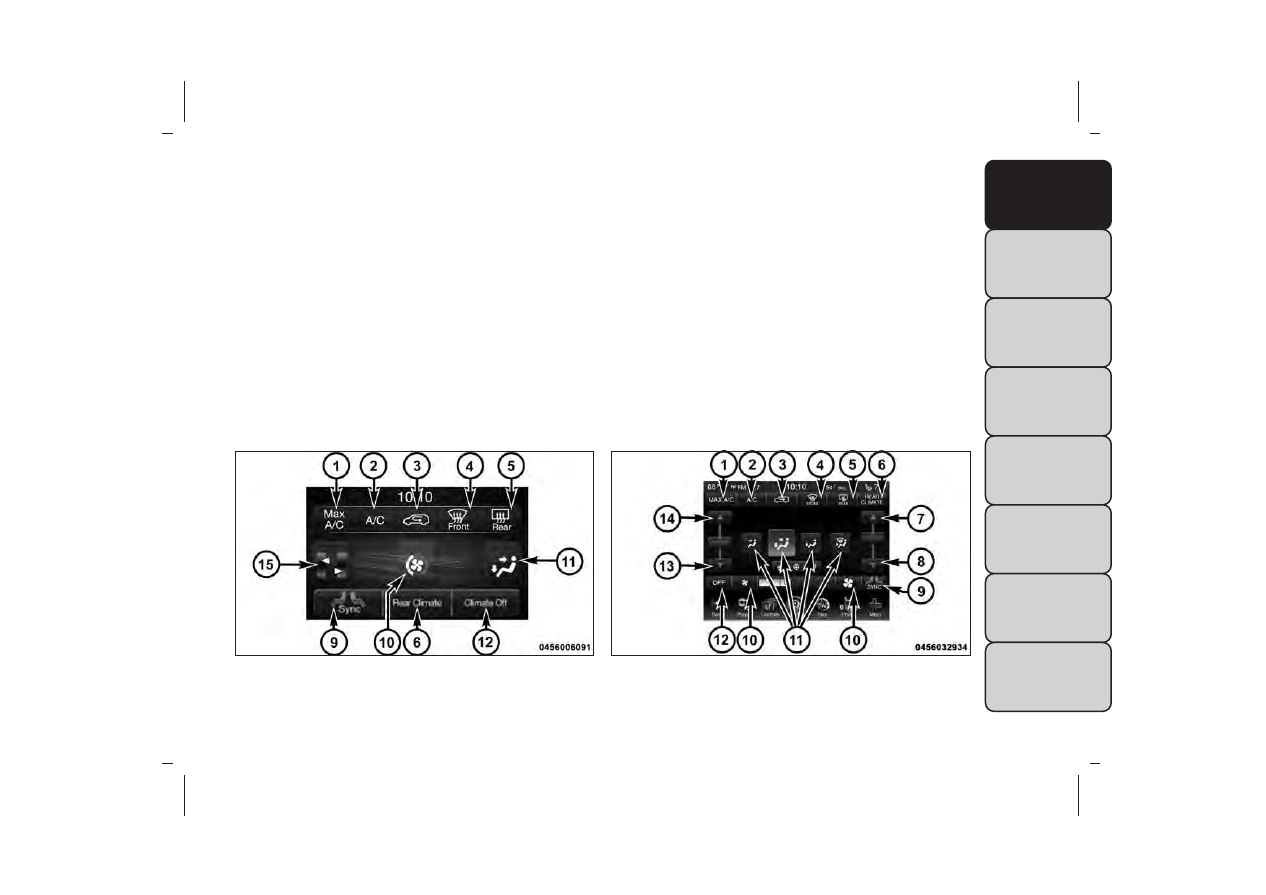

Uconnect® 4.3 Manual 3 — Zone Temperature Controls

— Buttons On The Touchscreen

(fig. 46)

Uconnect® 8.4 Manual 3 — Zone Temperature Controls

— Buttons On The Touchscreen

71

4. Front Defrost Button
Press and release to change the current airflow setting
to Defrost mode. The indicator illuminates when this
feature is ON. Air comes from the windshield and side
window demist outlets. When the defrost button is
selected, the blower level will increase. Use Defrost
mode with maximum temperature settings for best
windshield and side window defrosting and defogging. If
the front defrost mode is turned off the climate system
will return the previous setting.

5. Rear Defrost Button
Press and release this button to turn on the rear
window defroster and the heated outside mirrors (for
versions/markets, where provided). An indicator will
illuminate when the rear window defroster is on. The
rear window defroster automatically turns off after 10
minutes.

Failure to follow these cautions can
cause damage to the heating elements:
• Use care when washing the inside of

the rear window. Do not use abrasive window
cleaners on the interior surface of the window.
Use a soft cloth and a mild washing solution,
wiping parallel to the heating elements. Labels
can be peeled off after soaking with warm water.
• Do not use scrapers, sharp instruments, or abra-
sive window cleaners on the interior surface of
the window.
• Keep all objects a safe distance from the win-
dow.

6. Rear Climate Button (for versions/markets,
where provided)
Press and release this button to turn on the rear
climate controls. The indicator will illuminate when the
rear climate controls are ON. Performing this function
again will turn OFF the rear climate controls.

7. Passenger Temperature Control Up Button
(Uconnect® 8.4 Only)
Provides the passenger with independent temperature
control. Push the button for warmer temperature
settings.

72

NOTE: Pressing this button while in Sync mode will
automatically exit Sync.

8. Passenger Temperature Control Down Button
(Uconnect® 8.4 Only)
Provides the passenger with independent temperature
control. Push the button for cooler temperature set-
tings.

NOTE: Pressing this button while in Sync mode will
automatically exit Sync.

9. SYNC
Press the Sync button on the touchscreen to toggle the
Sync feature On/Off. The Sync indicator is illuminated
when this feature is enabled. Sync is used to synchro-
nize the passenger temperature setting with the driver
temperature setting. Changing the passenger tempera-
ture setting while in Sync will automatically exit this
feature.

10. Blower Control
Blower control is used to regulate the amount of air
forced through the climate system. There are seven
blower speeds available. Adjusting the blower will
cause automatic mode to switch to manual operation.
The speeds can be selected using either the blower
control knob on the faceplate or buttons on the touch-
screen as follows:

Blower Control Knob On The Faceplate

The blower speed increases as you turn the blower
control knob clockwise from the lowest blower set-
ting. The blower speed decreases as you turn the
blower control knob counter-clockwise.

Button On The Touchscreen

Use the small blower icon to reduce the blower setting
and the large blower icon to increase the blower
setting. Blower can also be selected by pressing the
blower bar area between the icons.

11. Modes
The airflow distribution mode can be adjusted so air
comes from the instrument panel outlets, floor outlets,
demist outlets and defrost outlets. The Mode settings
are as follows:

• Panel Mode

Air comes from the outlets in the instrument
panel. Each of these outlets can be individually

adjusted to direct the flow of air. The air vanes of the
center outlets and outboard outlets can be moved up
and down or side to side to regulate airflow direction.
There is a shut off wheel located below the air vanes to
shut off or adjust the amount of airflow from these
outlets.

73

• Bi-Level Mode

Air comes from the instrument panel outlets
and floor outlets. A slight amount of air is

directed through the defrost and side window demister
outlets.

NOTE: BI-LEVEL mode is designed under comfort
conditions to provide cooler air out of the panel
outlets and warmer air from the floor outlets.

• Floor Mode

Air comes from the floor outlets. A slight
amount of air is directed through the defrost

and side window demister outlets.

• Mix Mode

Air comes from the floor, defrost and side win-
dow demist outlets. This mode works best in
cold or snowy conditions.

12. Climate Control OFF Button
Press and release this button to turn the Climate
Control ON/OFF.

13. Driver Temperature Control Down Button
(Uconnect® 8.4 Only)
Provides the driver with independent temperature
control. Push the button for cooler temperature set-
tings.

NOTE: In Sync mode, this button will also automati-
cally adjust the passenger temperature setting at the
same time.

14. Driver Temperature Control Up Button
(Uconnect® 8.4 Only)
Provides the driver with independent temperature
control. Push the button for warmer temperature
settings.

NOTE: In Sync mode, this button will also automati-
cally adjust the passenger temperature setting at the
same time.

15. Temperature Control (Uconnect® 4.3 Only)
Press the driver or passenger temperature button on
the touchscreen to regulate the temperature of the air
inside the passenger compartment. Moving the tem-
perature bar into the red area, indicates warmer tem-
peratures. Moving the temperature bar into the blue
area indicates cooler temperatures. Driver and passen-
ger have independent temperature control if Sync
mode is not illuminated.

74

CLIMATE CONTROL FUNCTIONS

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the opera-
tor to manually activate or deactivate the air condition-
ing system. When the air conditioning system is turned
on, cool dehumidified air will flow through the outlets
into the cabin. For improved fuel economy, press the
A/C button to turn off the air conditioning and manu-
ally adjust the blower and airflow mode settings. Also,
make sure to select only Panel, Bi-Level or Floor
modes.

NOTE:

• For Manual Climate Controls, if the system is in Mix,

Floor or Defrost Mode, the A/C can be turned off,
but the A/C system shall remain active to prevent
fogging of the windows.

• If fog or mist appears on the windshield or side glass,

select Defrost mode and adjust blower speed if
needed.

• If your air conditioning performance seems lower

than expected, check the front of the A/C condenser
(located in front of the radiator), for an accumulation
of dirt or insects. Clean with a gentle water spray
from the front of the radiator and through the
condenser.

MAX A/C

MAX A/C sets the control for maximum cooling per-
formance.

Press and release to toggle between MAX A/C and the
prior settings. The button on the touchscreen illumi-
nates when MAX A/C is ON.

In MAX A/C, the blower level and mode position can
be adjusted to desired user settings. Pressing other
settings will cause the MAX A/C operation to switch to
the selected setting and MAX A/C to exit.

Recirculation Control

When outside air contains smoke, odors, or
high humidity, or if rapid cooling is desired,
you may wish to recirculate interior air by
pressing the Recirculation control button.

The recirculation indicator will illuminate when this
button is selected. Push the button a second time to
turn off the Recirculation mode and allow outside air
into the vehicle.

75

NOTE: In cold weather, use of Recirculation mode
may lead to excessive window fogging. The recircula-
tion feature may be unavailable (soft button greyed
out). Recirculation mode is not allowed in Defrost
mode to improve window clearing operation. Recircu-
lation will be disabled automatically if this mode is
selected. Attempting to use Recirculation while in this
mode will cause the LED in the control button to blink
and then turn off.

Rear Manual Temperature Control (MTC) (for
versions/markets, where provided)

The rear MTC system has floor air outlets at the rear
right side of the 3rd Row seats and overhead outlets at
each outboard rear seating position. The system pro-
vides heated air through the floor outlets or cool,
dehumidified air through the headliner outlets.

The rear system temperature control buttons on the
touchscreen are located in the Uconnect® touch sys-
tem, located on the instrument panel.

(fig. 47) (fig. 48)

Controlling The Rear Climate Controls From
The Front Uconnect® Touchscreen

The Three-Zone climate control system allows for
adjustment of the rear climate controls from the front
ATC panel.

(fig. 47)

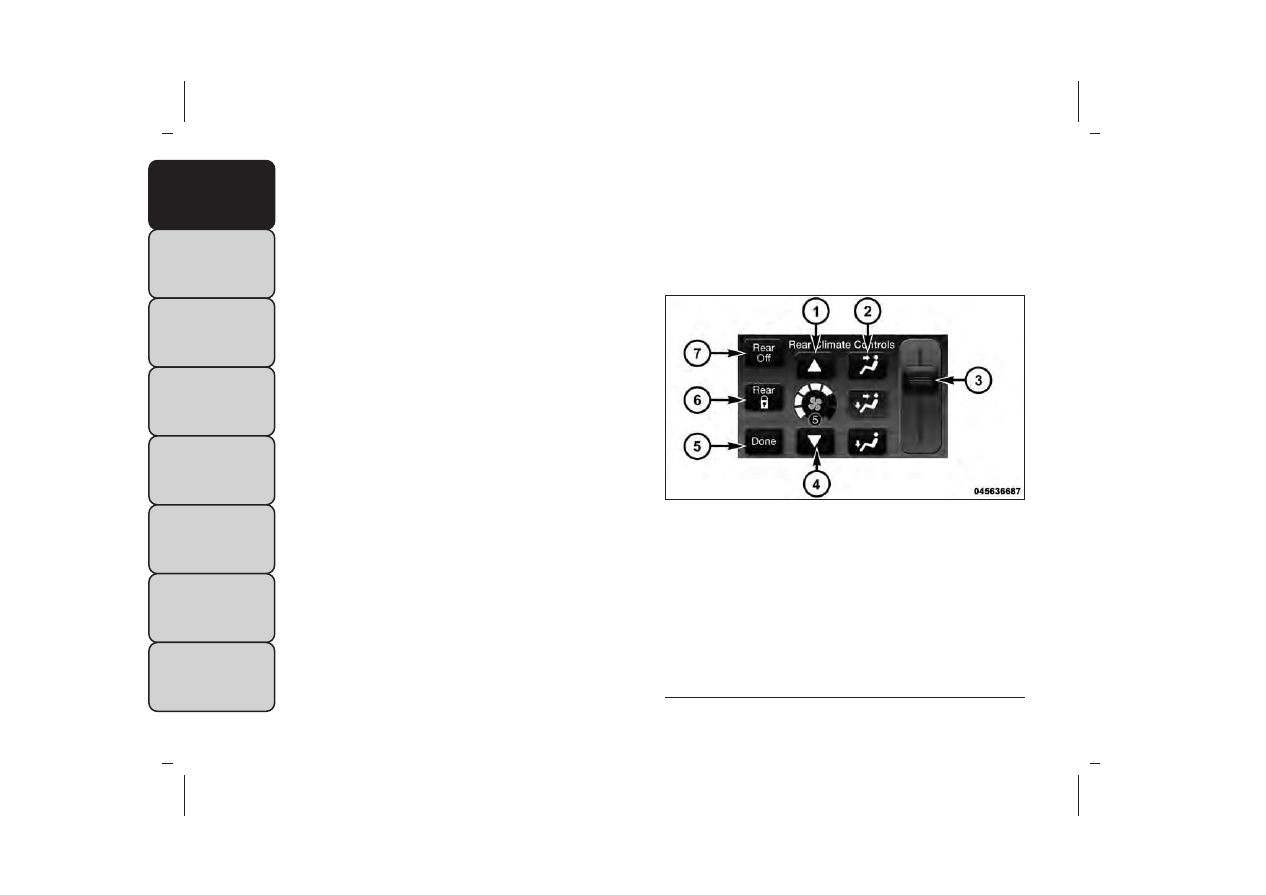

Uconnect® 4.3 Manual Rear Climate Button On The

Touchscreen

1 — Blower Up Button On
The Touchscreen

5 — Done Button On The
Touchscreen

2 — Mode Button On The
Touchscreen

6 — Rear Lock Button On
The Touchscreen

3 — Temperature Button
On The Touchscreen

7 — Rear Off Button On
The Touchscreen

4 — Blower Down Button
On The Touchscreen

76

To change the rear system settings:

• Press "REAR" button to change control to rear

control mode, Rear display (below) will appear. Con-
trol functions now operate rear system.

• To return to Front screen, press "REAR" button

again, or it will revert to the Front screen after six
seconds.

Rear Lock

• Pressing the Rear Temperature Lock button on the

touchscreen, illuminates a lock symbol in the rear
display. The rear temperature and air source are
controlled from the front Uconnect® system.

• Rear occupants can only adjust the rear control

when the Rear Temperature Lock button is turned
off.

(fig. 48)

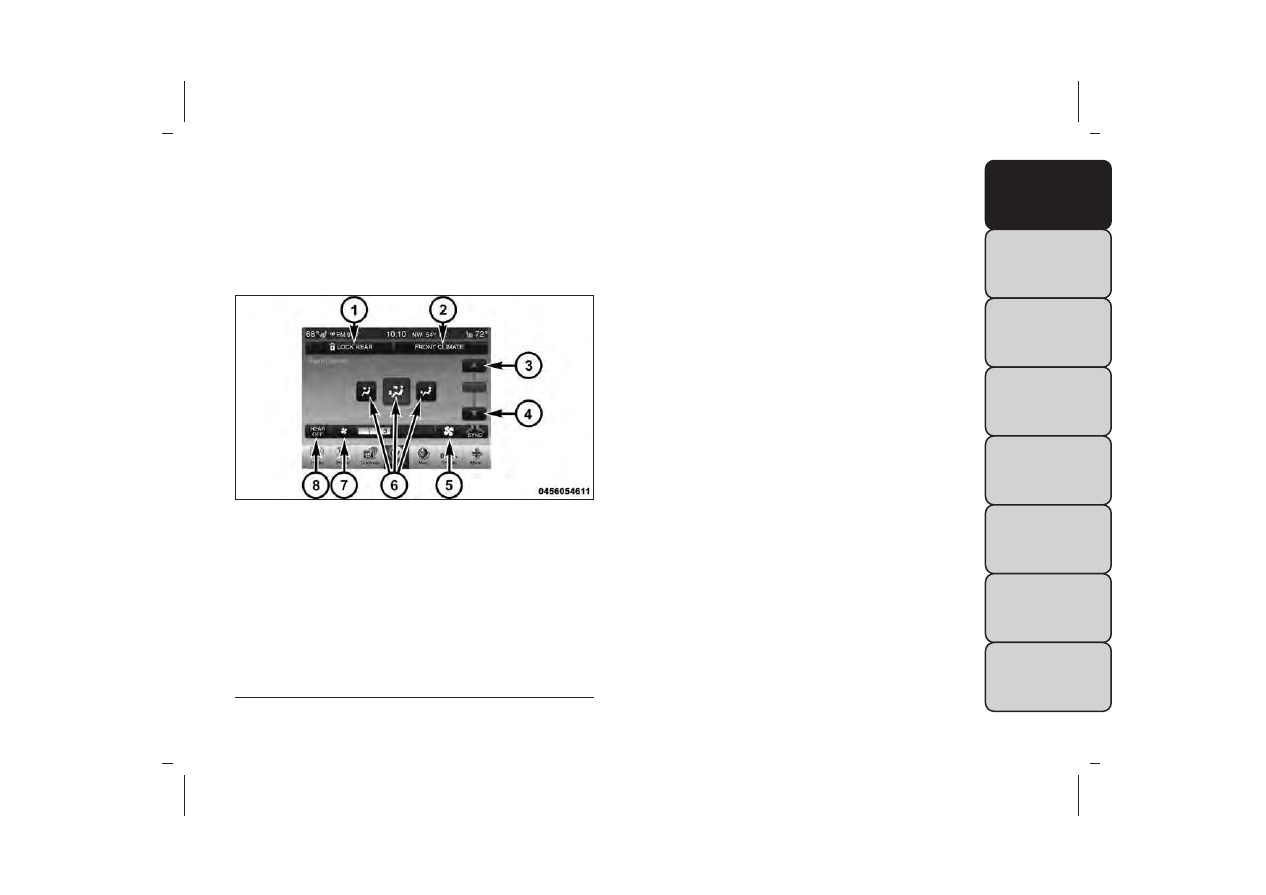

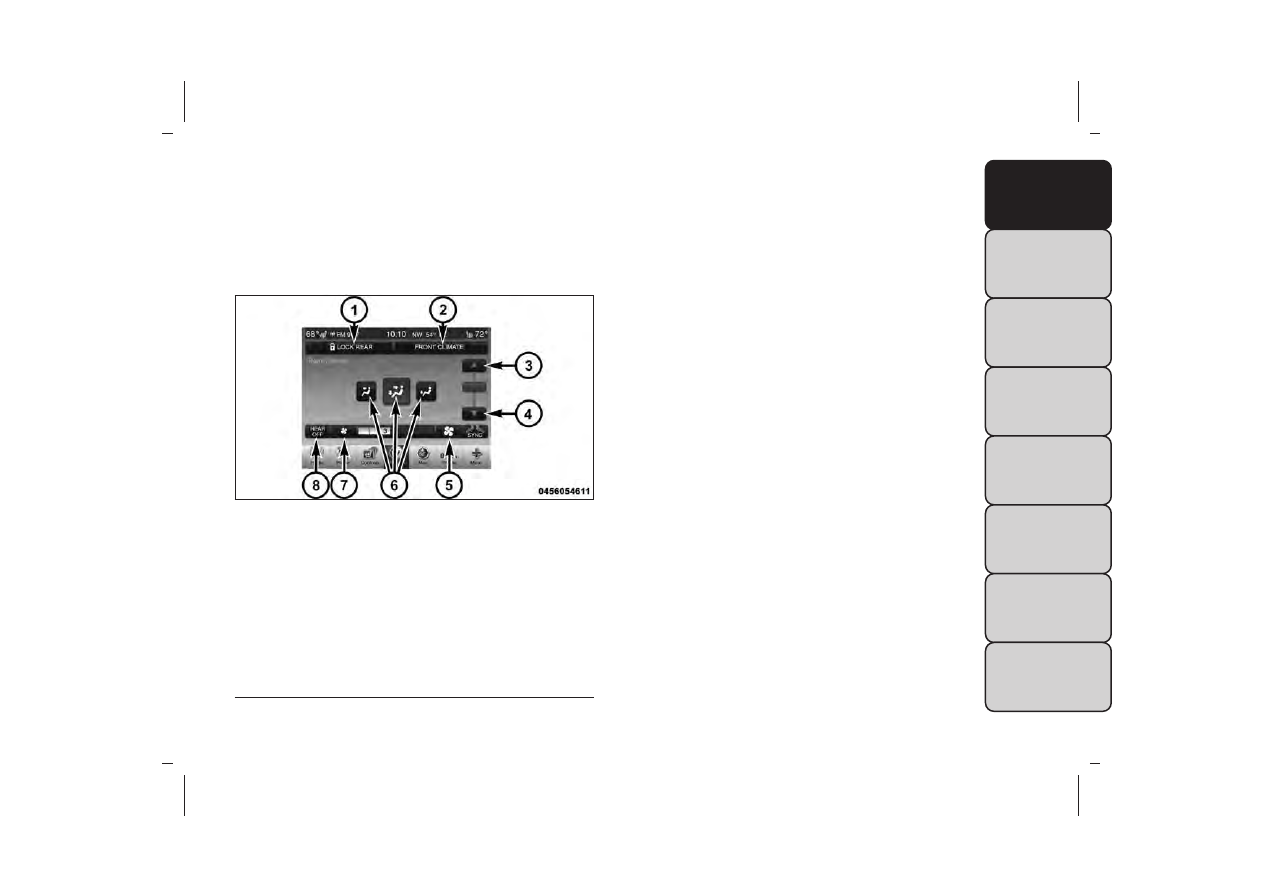

Uconnect® 8.4 Manual Rear Climate Button On The

Touchscreen

1 — Rear Lock Button On
The Touchscreen

5 — Blower Up Button On
The Touchscreen

2 — Front Climate Control
Button On The Touchscreen

6 — Mode Button On The
Touchscreen

3 — Temperature Up But-
ton On The Touchscreen

7 — Blower Down Button
On The Touchscreen

4 — Temperature Down
Button On The Touchscreen

8 — Rear Off Button On
The Touchscreen

77

Rear Blower Control

The rear blower control knob can be manually set to
off, or any fixed blower speed, by rotating the knob
from low to high. This allows the rear seat occupants to
control the volume of air circulated in the rear of the
vehicle.

(fig. 49)

Interior air enters the Rear Automatic
Temperature Control System through an
intake grille, located in the right side trim

panel.The rear outlets are located in the right side
trim panel. Do not block or place objects directly
in front of the inlet grille or heater outlets. The
electrical system could overload causing damage
to the blower motor.

Rear Temperature Control

To change the temperature in the rear of the vehicle,
rotate the temperature knob counterclockwise to
lower the temperature, and clockwise to increase the
temperature. The rear temperature settings are dis-
played in the Uconnect® system.

When rear controls are locked by the Uconnect®
system , the Rear Temperature Lock symbol on the
temperature knob is illuminated and any rear overhead
adjustments are ignored.

(fig. 49)

Rear Manual Climate Controls

1 — Rear Blower

3 — Rear Mode

2 — Rear Temperature

4 — Rear Climate Control
Lock

78

Rear Mode Control

• Headliner Mode

Air comes from the outlets in the headliner.
Each of these outlets can be individually adjusted

to direct the flow of air. Moving the air vanes of the
outlets to one side will shut off the airflow.

• Bi-Level Mode

Air comes from both the headliner outlets and
the floor outlets.

NOTE: In many temperature positions, the Bi-Level
mode is designed to provide cooler air out of the
headliner outlets and warmer air from the floor out-
lets.

• Floor Mode

Air comes from the floor outlets.

Automatic Temperature Control (ATC) With
Touchscreen (for versions/markets, where
provided)

Buttons On The Faceplate

Buttons on the faceplate are located on the left and
right side of the Uconnect® 4.3 screen in the center of
the instrument panel. There are also Buttons on the
faceplate located below the Uconnect® touchscreen.
(fig. 50) (fig. 51)

(fig. 50)

Automatic Temperature Controls — Button On The

Faceplate

(fig. 51)

Automatic Temperature Controls

79

Buttons On The Touchscreen

Buttons on the touchscreen are accessible on the
Uconnect® system screen. (fig. 52) (fig. 53)

Button Descriptions (Applies To Both Buttons
On The Faceplate And Buttons On The Touch-
screen)

1. MAX A/C Button
Press and release to change the current setting, the
indicator illuminates when MAX A/C is ON. Perform-
ing this function again will cause the MAX A/C opera-
tion to switch into manual mode and the MAX A/C
indicator will turn off.

2. A/C Button
Press and release to change the current setting, the
indicator illuminates when A/C is ON. Performing this
function again will cause the A/C operation to switch
into manual mode and the A/C indicator will turn off.

3. Recirculation Button
Press and release to change the current setting, the
indicator illuminates when ON.

(fig. 52)

Uconnect® 4.3 Automatic 3 — Zone Temperature

Controls — Buttons On The Touchscreen

(fig. 53)

Uconnect® 8.4 Automatic 3 — Zone Temperature

Controls — Buttons On The Touchscreen

80
