Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 4



9 7



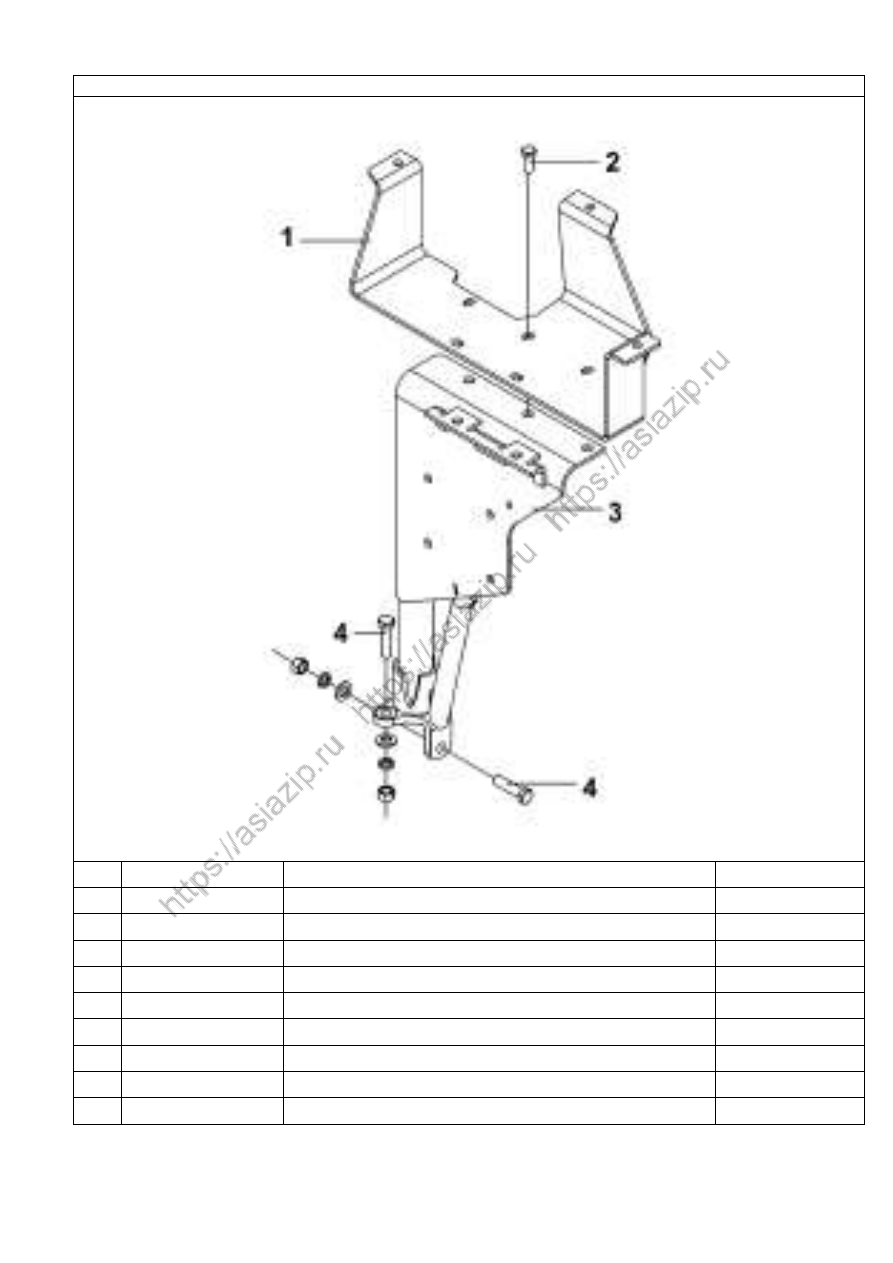

Рис.89. Крепление расширительного бачка



Н/п

Номер детали

Название детали

Количество

1

13ZD10 -10013

Кронштейн расширительного бачка

1

2

Q150B1030

Болт

5



Q40110

Шайба

3



Q40310

Стопорная шайба

3

3

1311110 -T0300

Кронштейн расширительного бачка в сборе

1

4

Q150B1245

Болт

3



Q40112

Шайба

3



Q40312

Стопорная шайба

3



Q340B12

Гайка

3





9 8



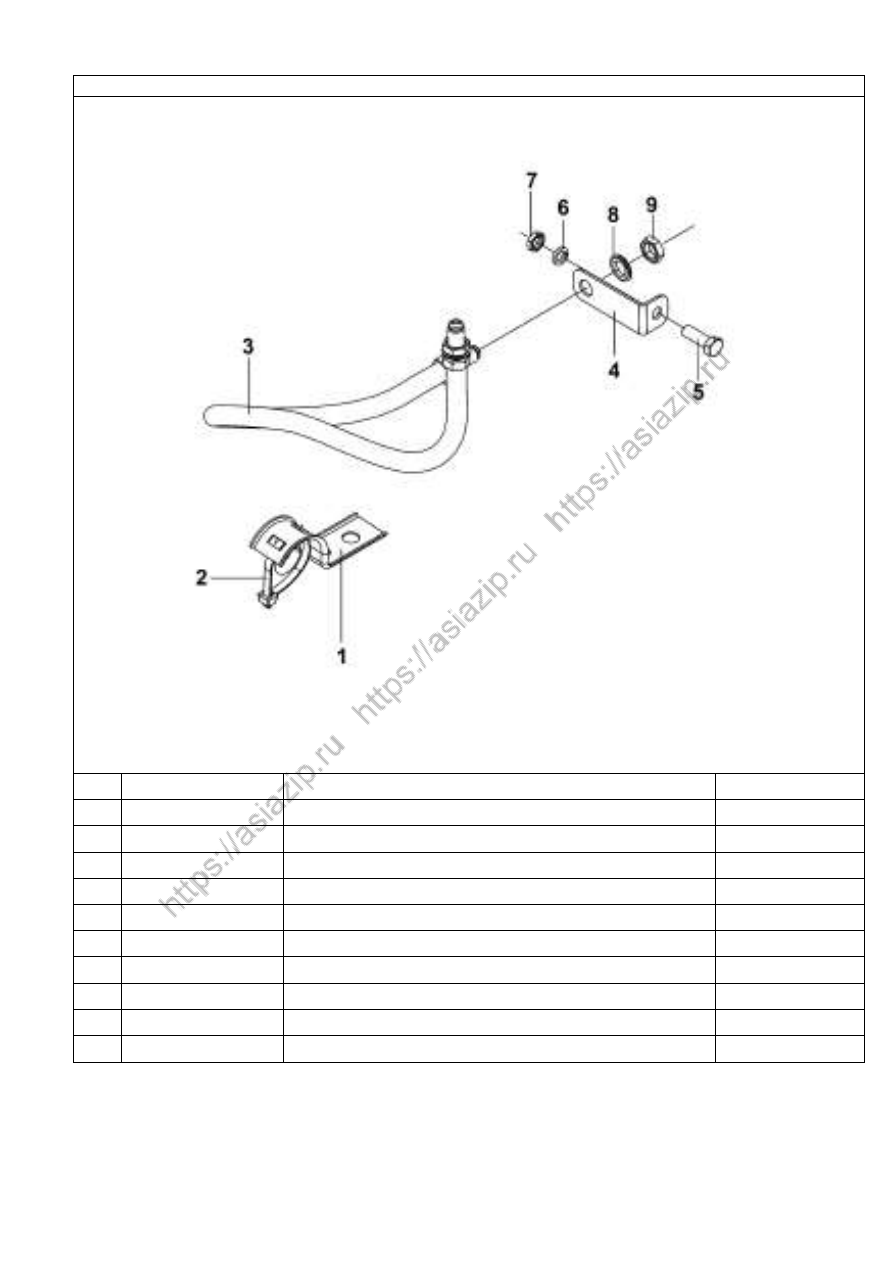

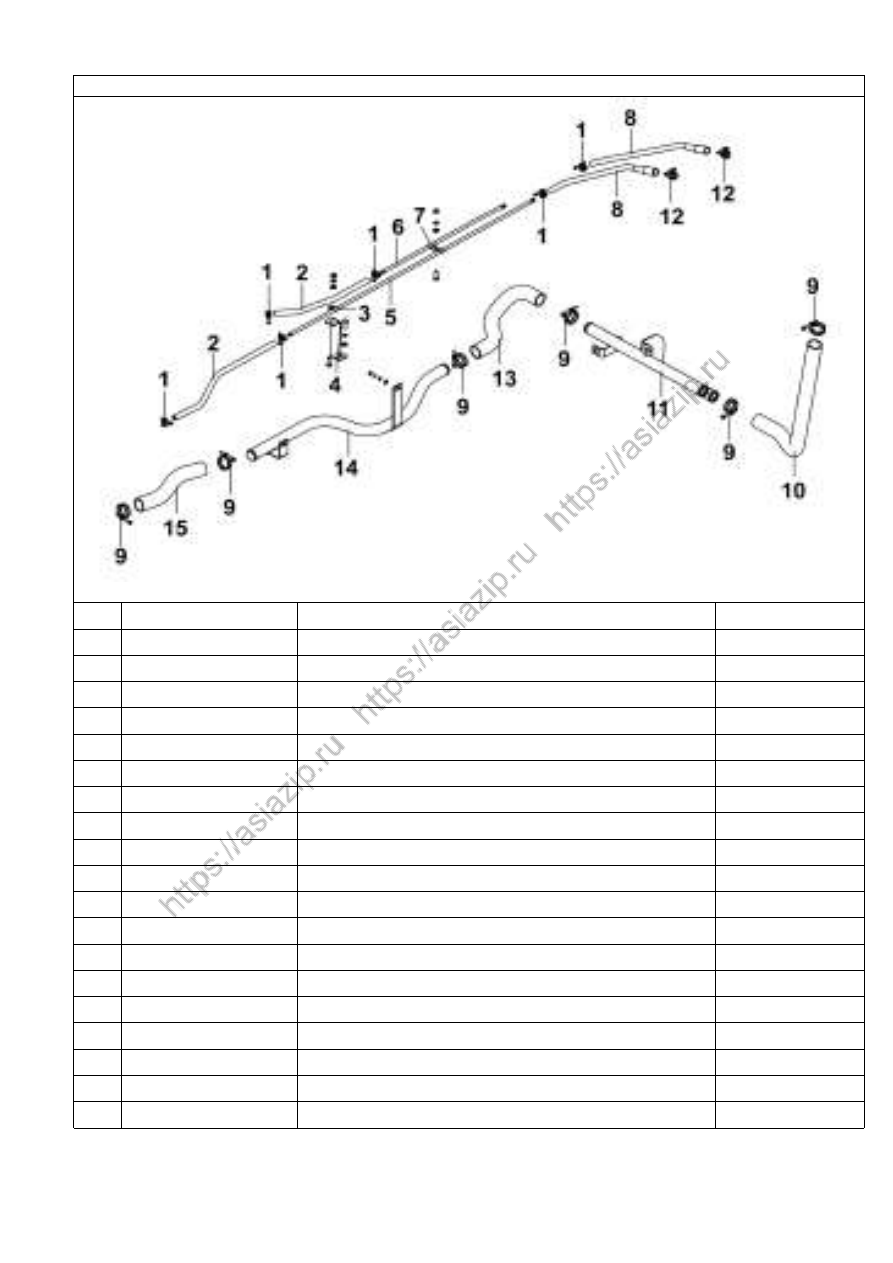

Рис.90. Трубопроводы системы охлаждения





Н/п

Номер детали

Название детали

Количество

1

Q67214

Хомут

6

2

13N-11054

Шланг удаления газов из радиатора

2

3

Q68608 -E

Хомут

1



Q150B0822

Болт

1



Q40108

Шайба

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

1

4

1311072 -T1400

Кронштейн

1



Q150B0822

Болт

1



Q40108

Шайбаr

1



Q40308

Стопорная шайба

1

5

1311021 -T1400

Трубка воздухоотводящая

1

6

1311022 -T1400

Трубка воздухоотводящая

1

7

Q68408

Кронштейн

1



Q150B0822

Болт

1



Q40108

Шайбаr

1



Q40308

Стопорная шайба

1



Q340B08

Гайка

2

8

1311033 -T1400

Газоудаляющая резиновая трубка

2







9 9

Продолжение таблицы: “Трубопроводы системы охлаждения”

Н/п  Номер двигателя

Название детали

Количество

9

Q67240

Хомут

6

10

1311046 -T1400

Возвратная резиновая трубка—соединение с
расширительным бачком

1

11

1109115 -T1400

Впускная труба компрессора в сборе

1

12

Q67222

Хомут

2

13

1311047 -T1400

Задняя возвратная резиновая трубка

1

14

1311040 -K0300

Возвратная трубка в сборе

1



Q150B0618

Болт

1



Q40106

Шайба

1



Q40306

Стопорная шайба

1

15

1311046 -K0300

Возвратная резиновая трубка

1





1 0 0


         3 Сцепление, КПП, карданный вал



Рис.91. Крепление картера сцепления





Н/п

Номер детали

Название детали

Количество

1

Q150B1045 -0H1

Болт

12

2

Q40310

Стопорная шайба

12





1 0 1



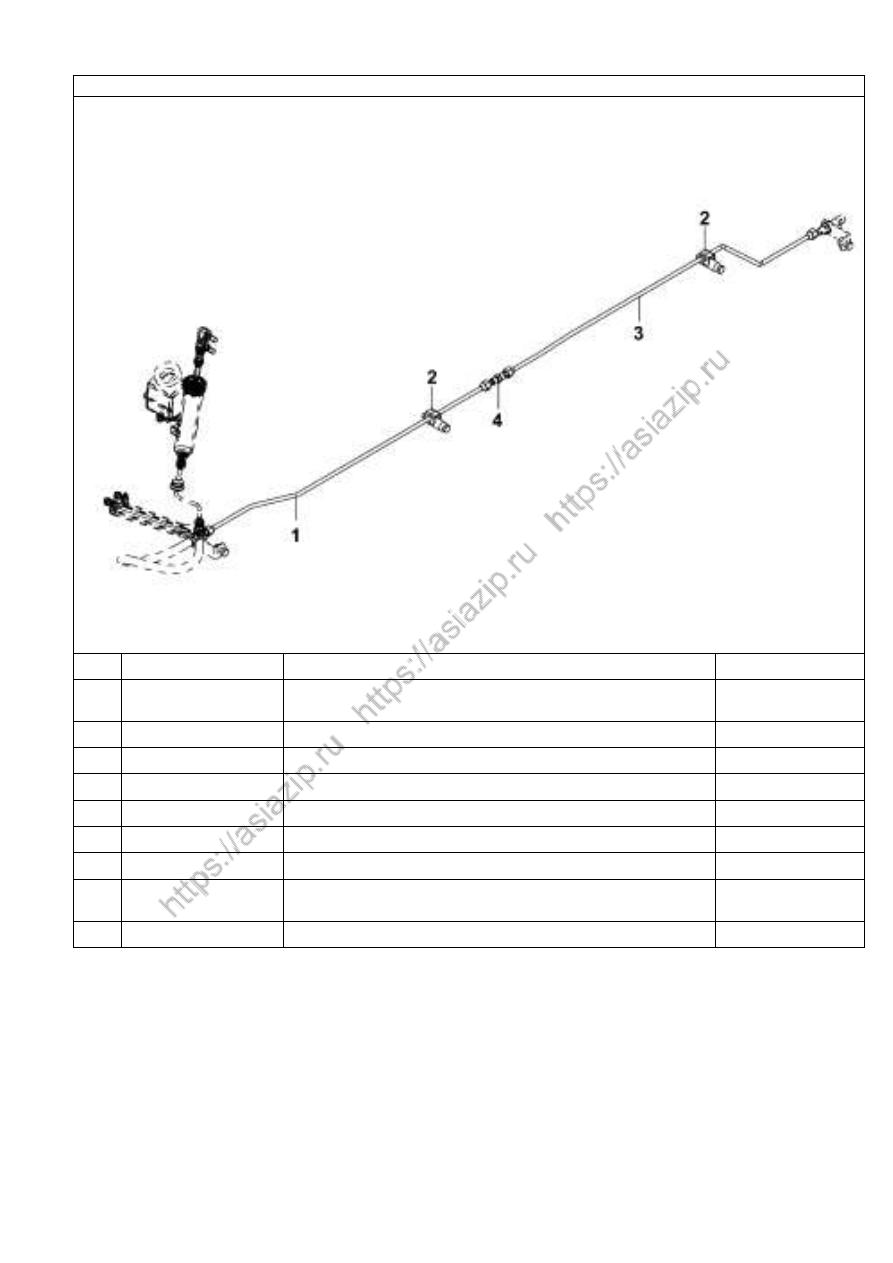

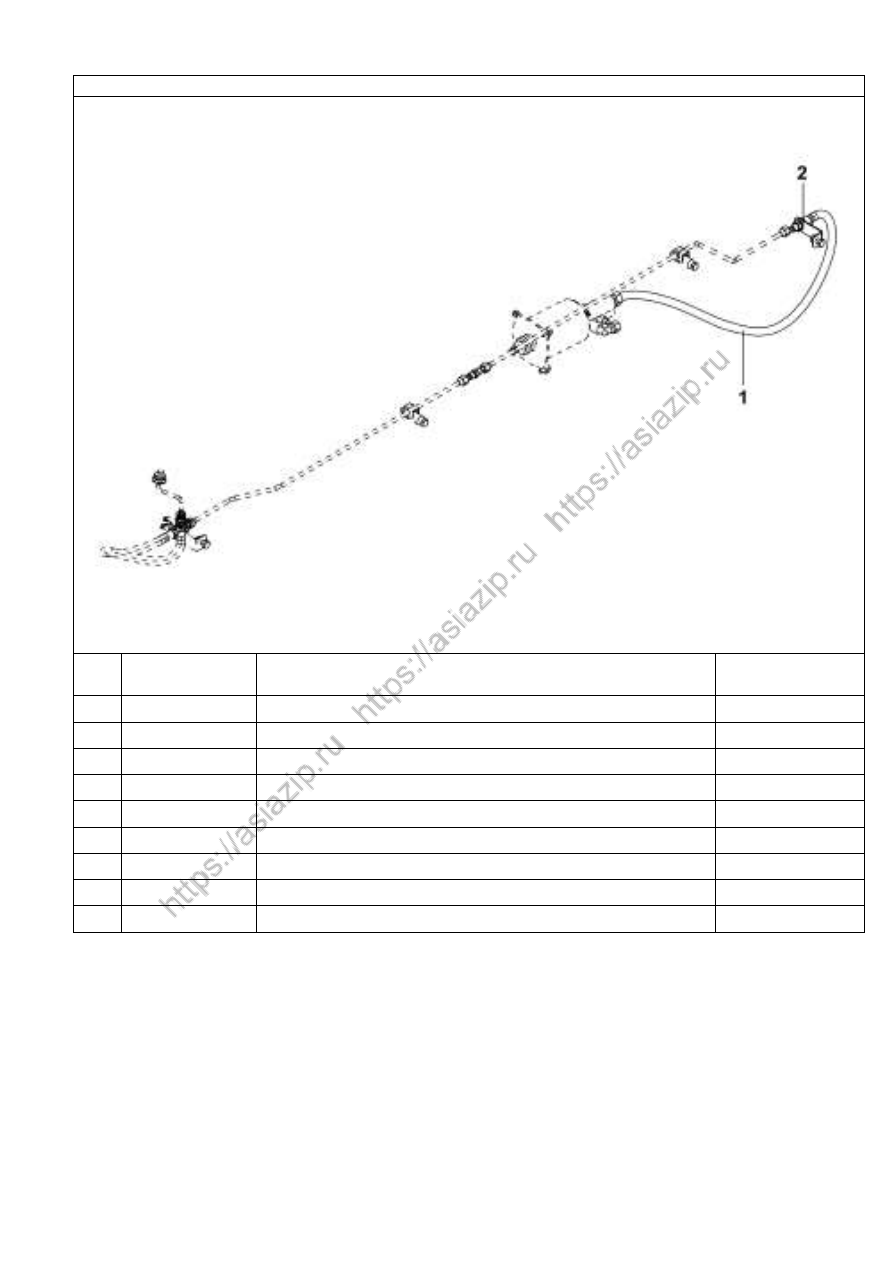

Рис.92. Трубопровод сцепления





Н/п

Номер детали

Название детали

Количество

1

1606045 -T0500

Трубка от главного цилиндра сцепления до
пневмогидроусилителя

1

2

Q150B0865

Болт

2



35N12 -06806

Кронштейн

2



35N12 -06805

Скобки

2



Q40308

Стопорная шайба

2



Q340B08

Гайка

2



35E-06212

Прокладка

2

3

1606055 -T0500

Трубка от главного цилиндра сцепления до
пневмогидроусилителя в сборе

1

4

Q655B08

Штуцер

1





1 0 2



Рис.93. Шланг пневмогидроусилителя сцепления





Н/п

Номер

детали

Название детали

Количество

1

16ZB3 -06060   Шланг ПГ У сцепл ения

1

2

16ZB3 -06066   Кроншт ейн

1



Q150B1030

Болт

1



Q340B10

Гайка

1



Q40310

Стопорная шайба

1



Q72314 -9

Уплотнительная шайба

1



Q351B14

Гайка

1



Q41014

Стопорная шайба с внутренними зубц ами

1



RQ8551415

Защитный кожух

1





1 0 3



Рис.94. Шланг главного цилиндра сцепления





Н/п

Номер детали

Название детали

Количество

1

1606037 -T0300

Кронштейн

1

2

35ZB8 A-06105

Хомут

1

3

16ZB7 -06040

Шланг

1



RQ8551415

Защитный кожух

1

4

16ZB3 -06066

Кронштейн

1

5

Q150B1030

Болт

1

6

Q40310

Стопорная шайба

1

7

Q340B10

Гайка

1

8

Q41014

Стопорная шайба

2

9

Q351B14

Гайка

2





1 0 4



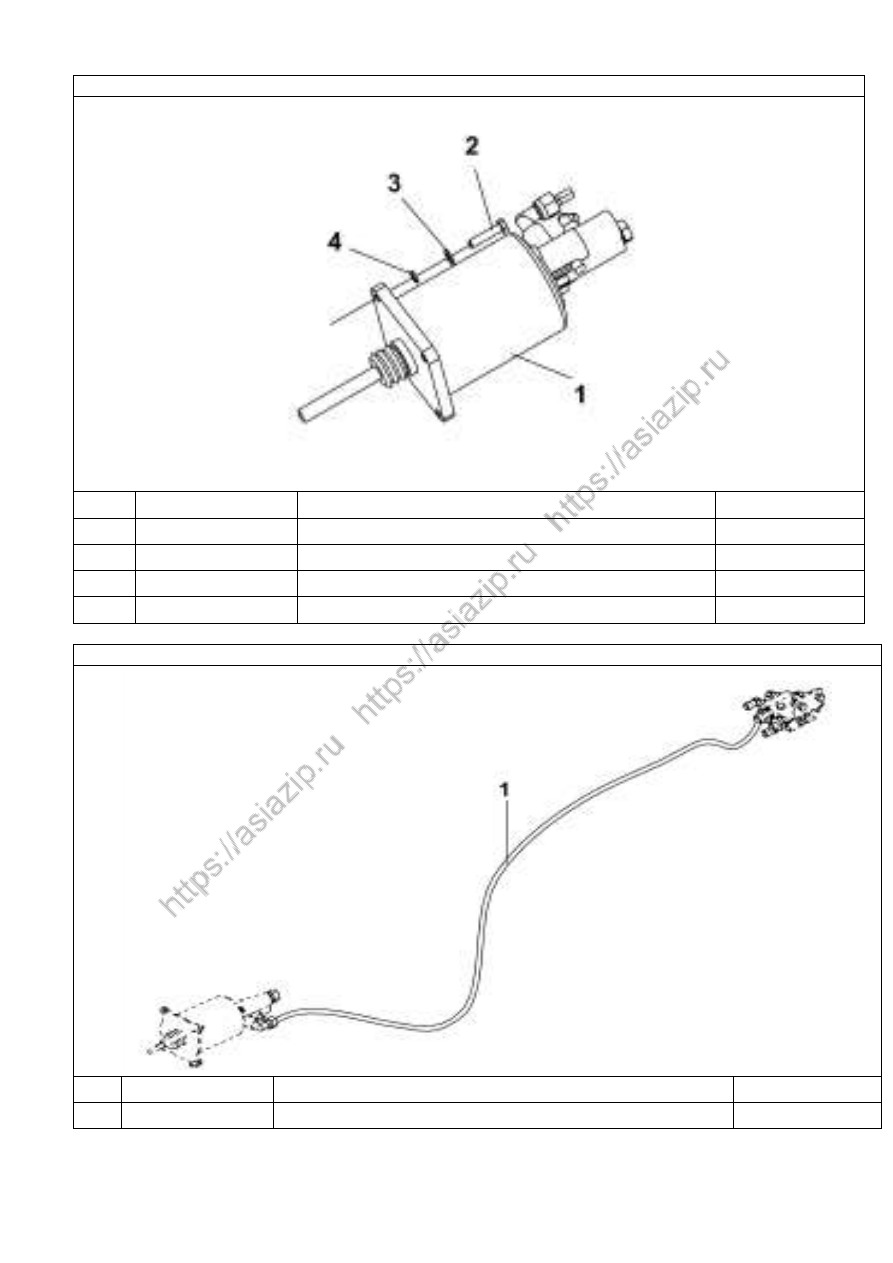

Рис.95. Пневмогидроусилитель сцепления



Н/п

Номер детали

Название детали

Количество

1

1608010 -T1400

Пневмогидроусилитель сцепления в сборе

1

2

Q150B0820

Болт

4

3

Q40308

Стопорная шайба

4

4

Q40108

Шайба

4



Рис.96. Трубка пневмогидроусилителя сцепления



Н/п  Номер детали

Название детали

Количество

1

RQ85010250C

Трубка

1





1 0 5



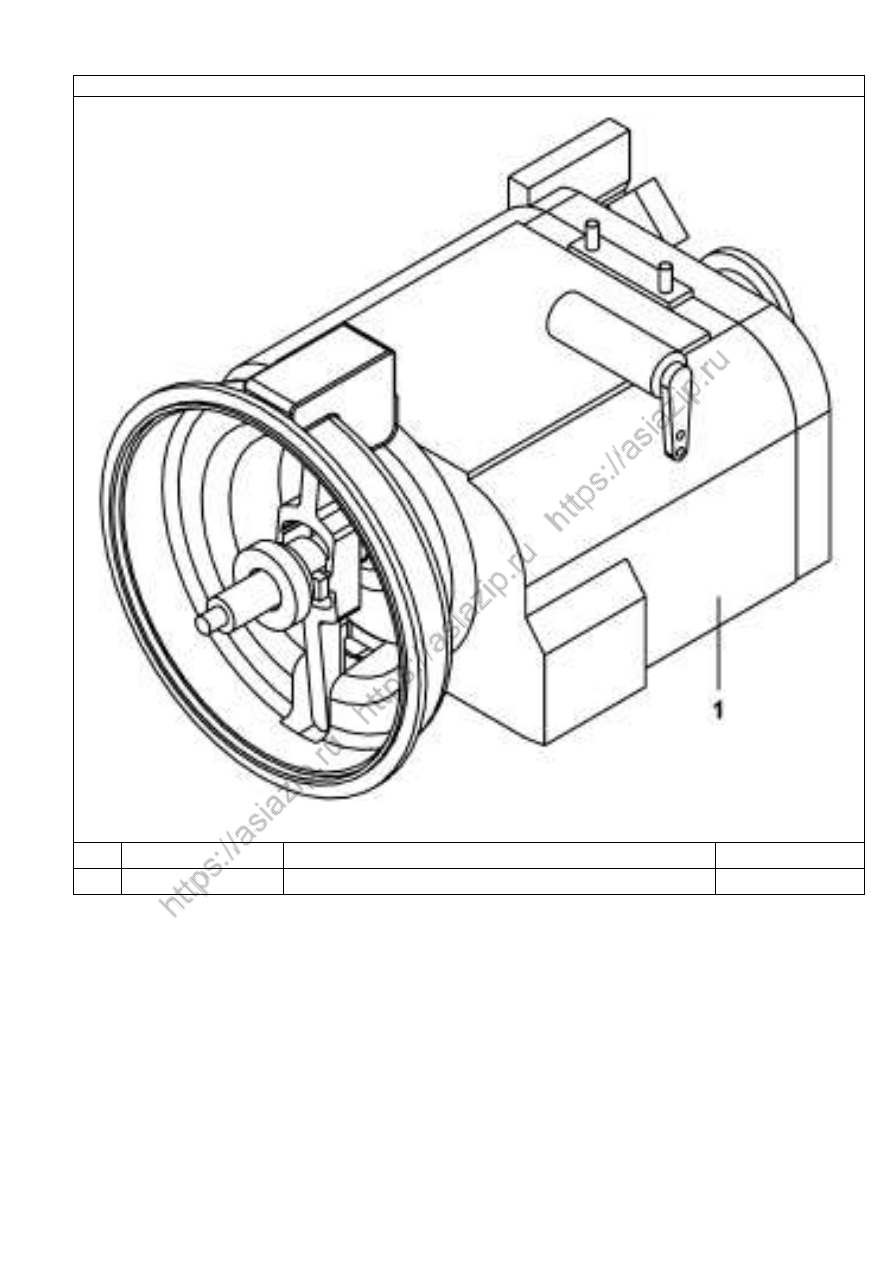

Рис.97. Коробка переключения передач  в сборе





Н/п

Номер детали

Название детали

Количество

1

1700020 -T1400

Коробка передач со сцеплением в сборе

1
















1 0 6



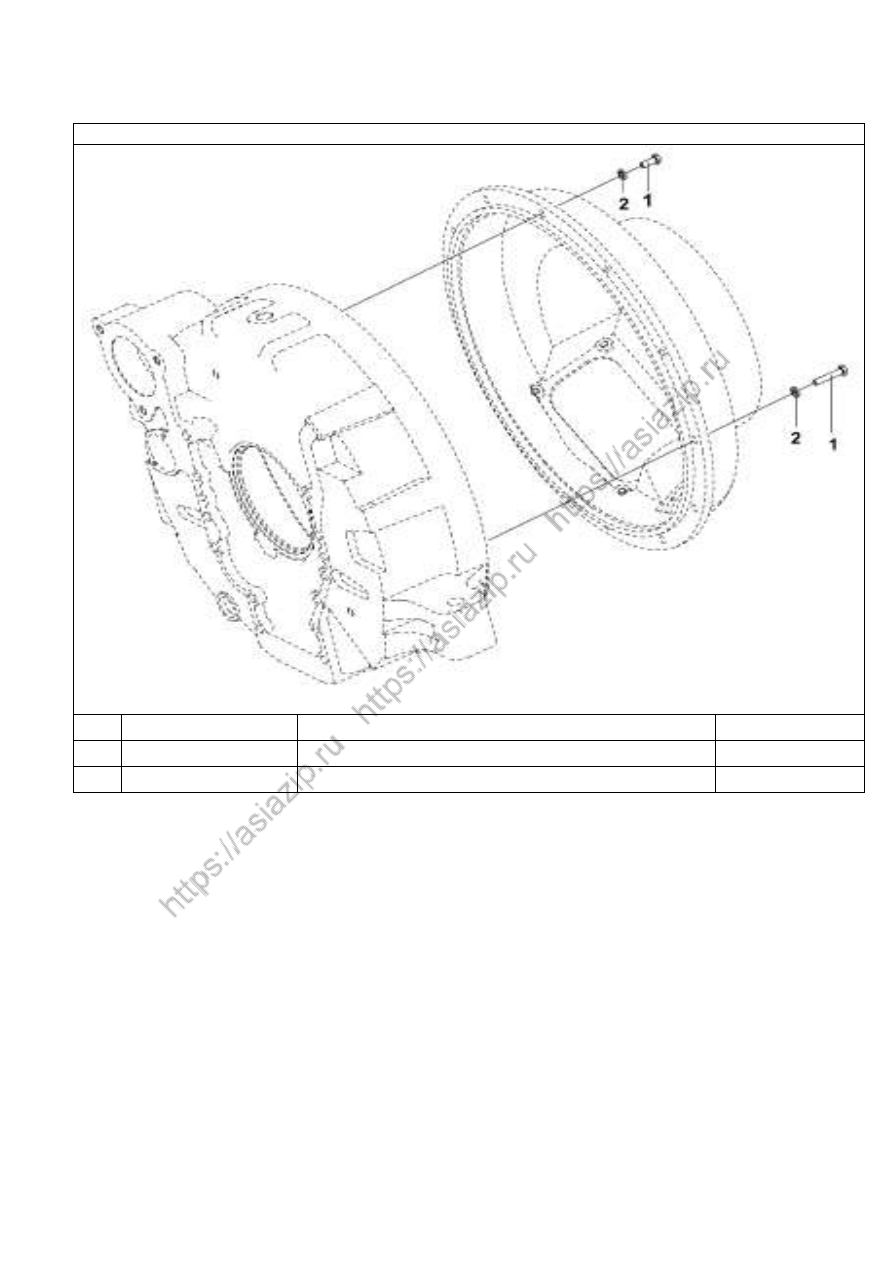

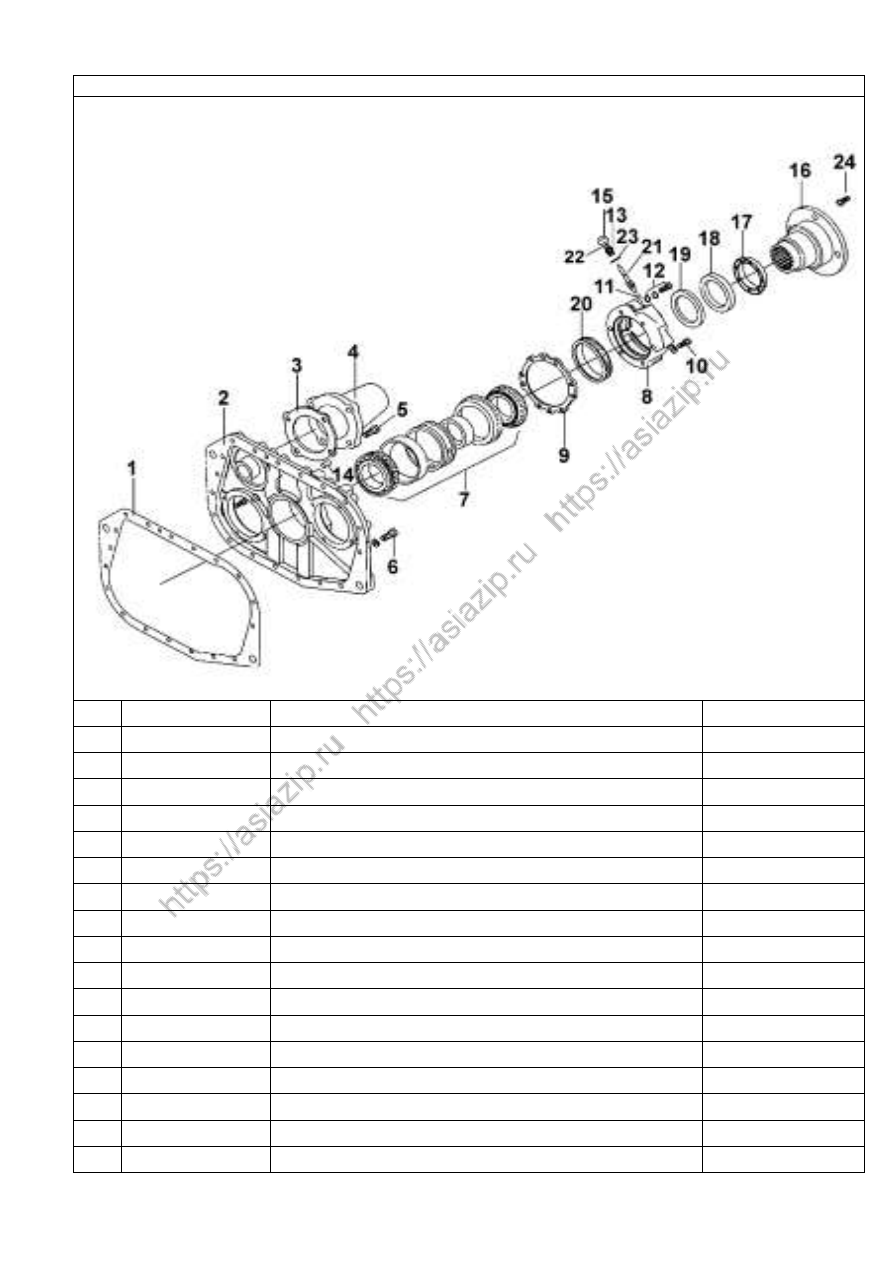

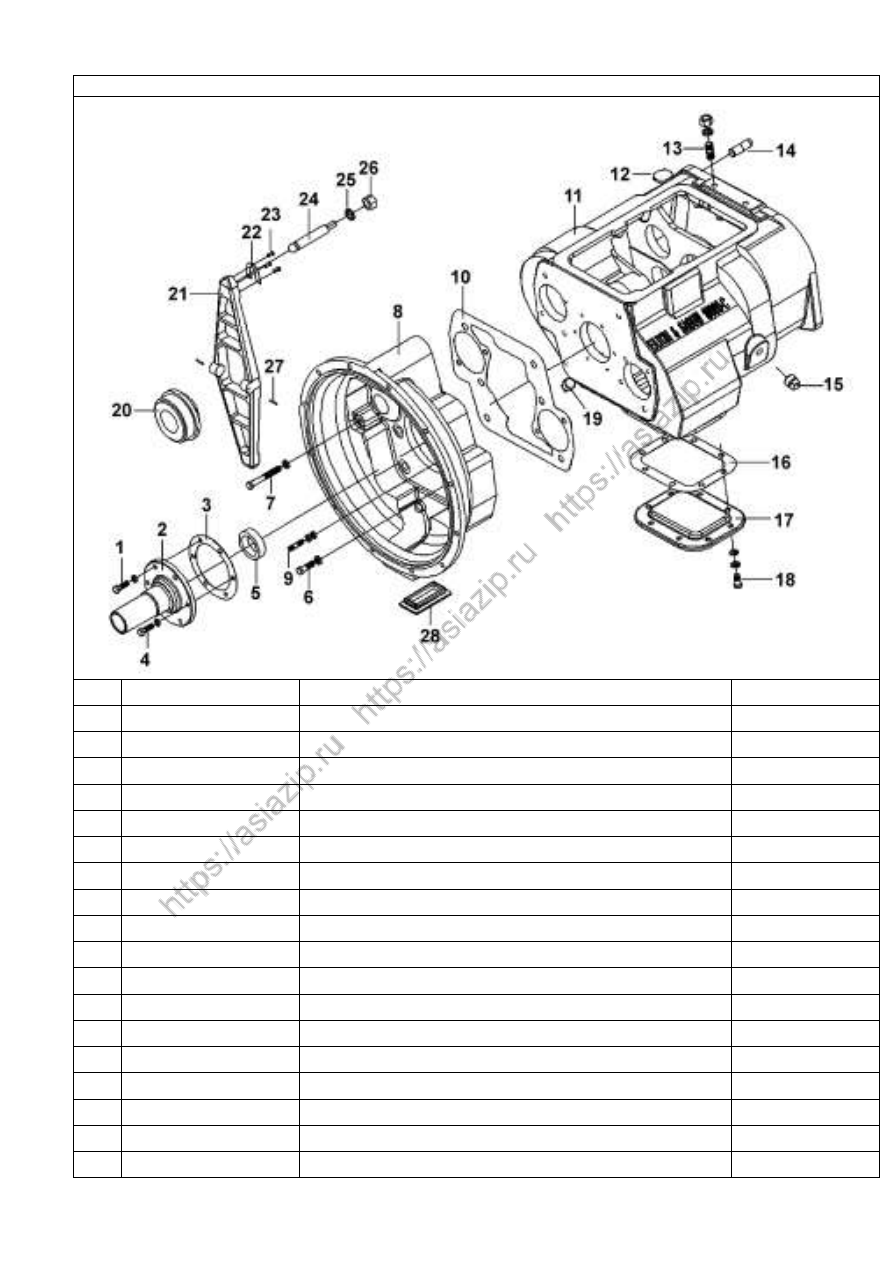

Рис.98. Картера сцепления и коробки передач



Н/п

Номер детали

Название детали

Количество

1

Q1701032

Болт M10

×

32

2



Q40310

Стопорная шайба

2

2

F91409-13

Крышка подшипника первичного вала

1

3

14311

Прокладка

1

4

GB21 -7 6

Болт M10×32

4



Q40310

Стопорная шайба

4

5

F500 A-1802191

Сальник

1

6

GB21 -7 6

Болт M12

×

38

2



Q40312

Стопорная шайба

2

7

GB21 -7 6

Болт M12×90

2



Q40312

Шайба 12

2

8

15410-12

Картер сцепления

1

9

C01056

Шпилька

6



GB95-8 5

Шайба

6



GB889-80

Гайка M16×1.5

6

10

20822

Прокладка сцепления

1

11

18686

Картер коробки передач

1

12

14373

Круглый магнит

3



1 0 7

Продолжение таблицы: “Картера сцепления и коробки передач ”


13

Q1231630

Шпилька

2



GB93 -7 6

Шайба

2



GB52 -7 6

Гайка M16×1.5

2

14

14334

Шпилька задней крышки

2

15

Q614B12

Заглушка

1

16

16929

Прокладка

1

17

16596

Крышка

1

18

GB21 -7 6

Болт M12×25

8



GB93 -7 6

Стопорная шайба

8



GB95 -7 6

Шайба

8

19

Q61304

Заглушка

1

20

85CT5765F 2

Выжимной подшипник

1

21

C04012-2

Вилка сцепления

1

22

C04016-1

Стопор

1

23

Q2140510

Болт

3



Q40605

Стопорная шайба

3

24

C04015-1

Кронштейн

1

25

Q40320

Стопорная шайба

1

26

Q340B20

Гайка

1

27

Q5280324

Шпилька

2

28

J S180-1601 016-2

Крышка

1





1 0 8



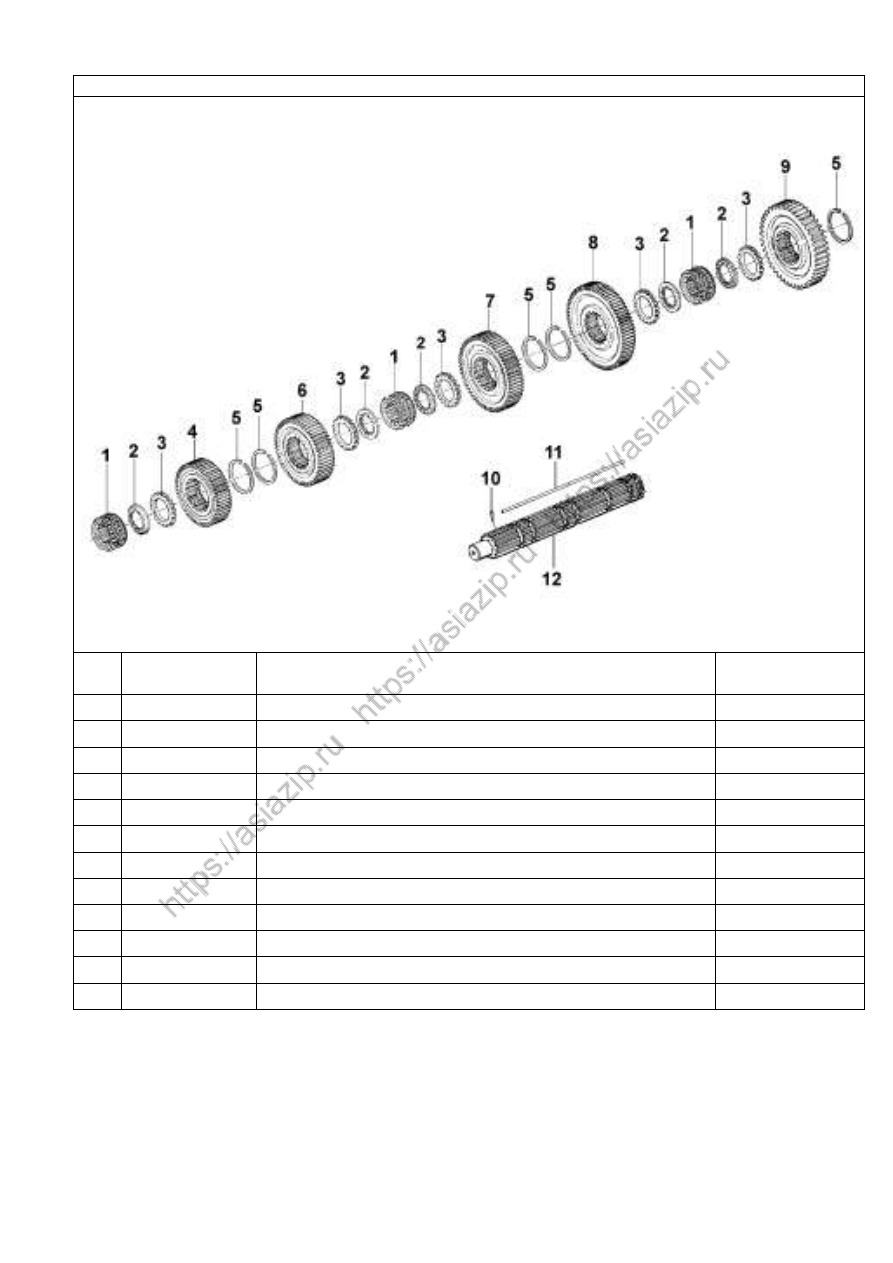

Рис.99. Вторичный вал





Н/п

Номер

детали

Название детали

Количество

1

16118

Синхронизатор шестерни

3

2

18701

Прокладка

5

3

14749

Промежуточное кольцо

5

4

16748

Шестерня третьей передачи

1

5

14750

Стопорное кольцо

5

6

16750

Шестерня третьей передачи

1

7

16752

Шестерня первой передачи

1

8

16754

Шестерня пониженной передачи

1

9

16756

Шестерня заднего хода

1

10

GB879-76

Штифт 3×10

1

11

17109

Шплинт

1

12

18729

Вторичный вал

1












1 0 9



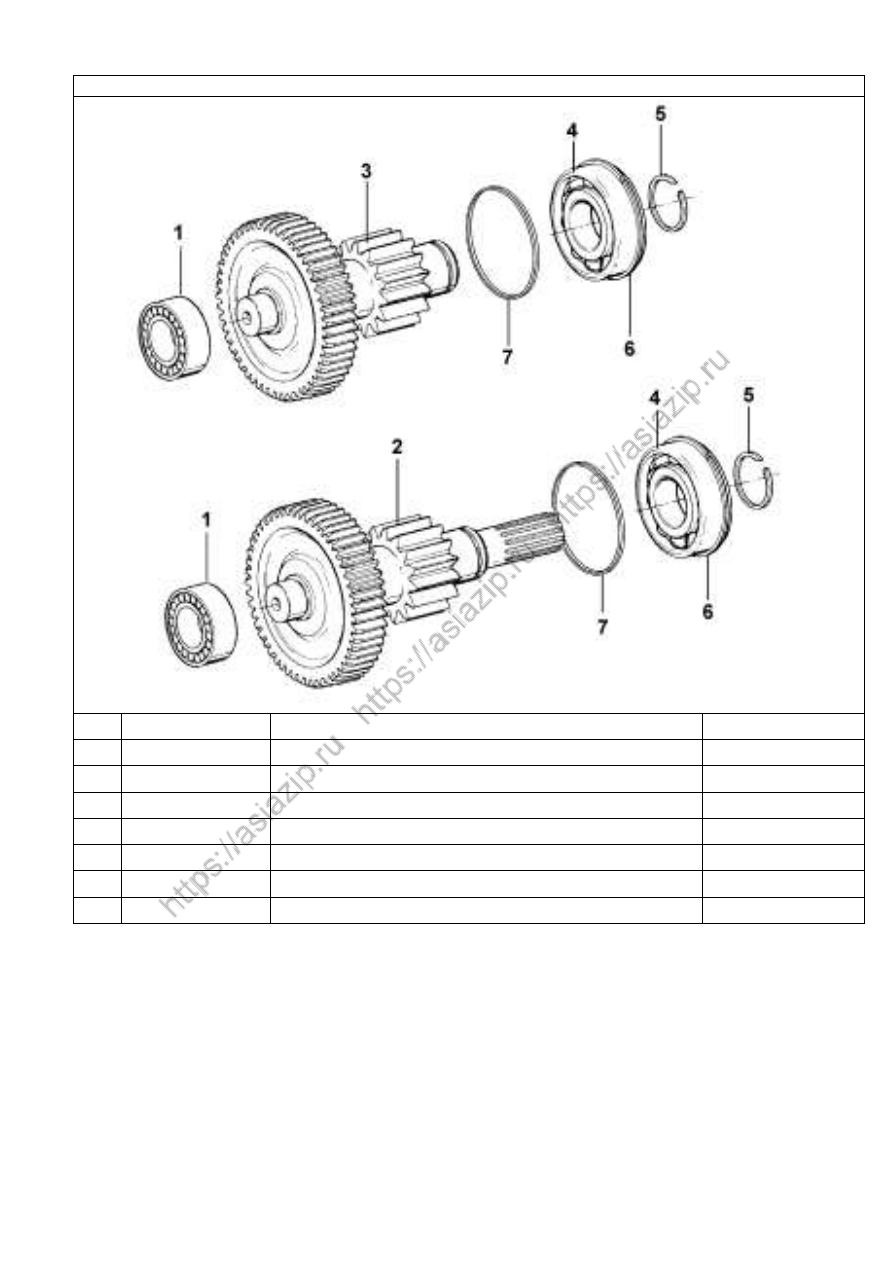

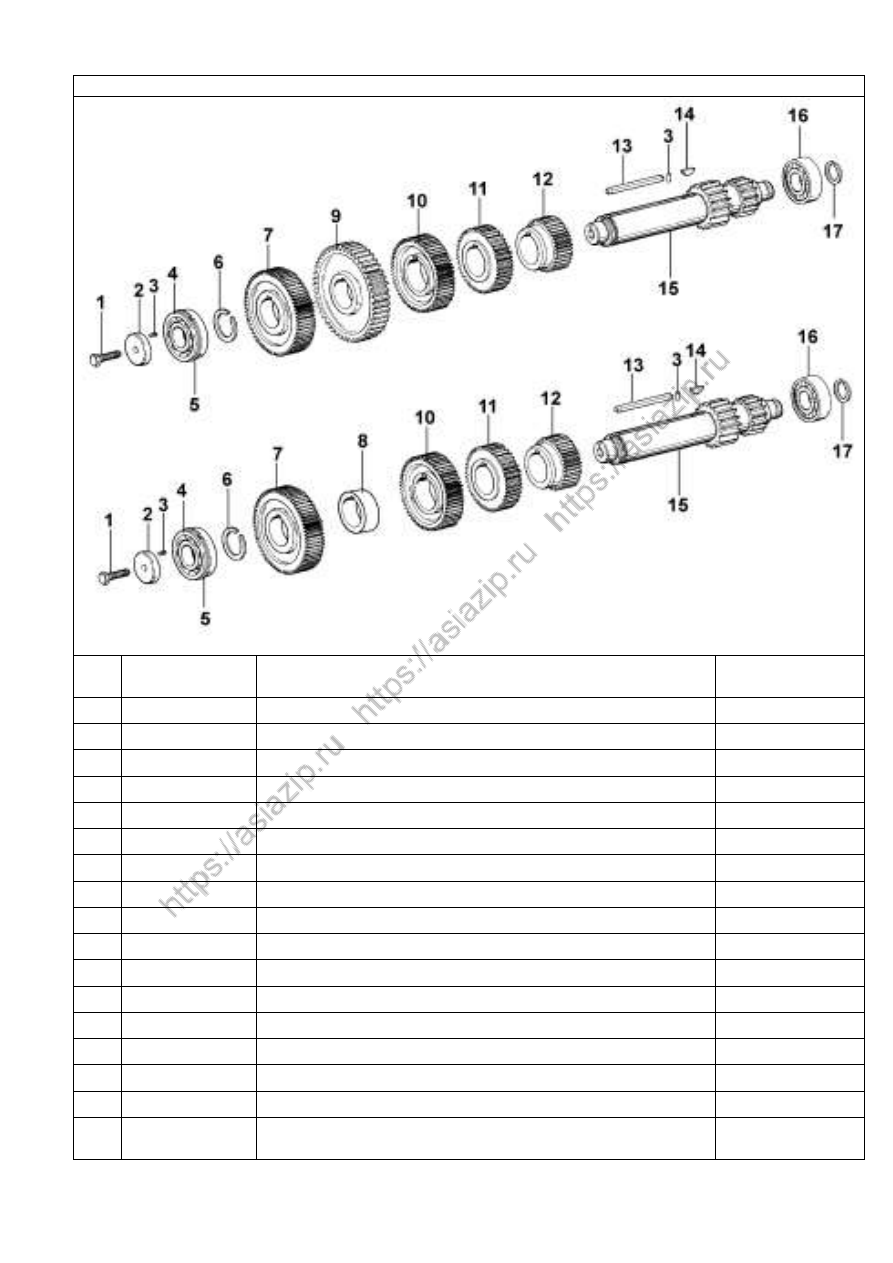

Рис.100. Левый, правый промежуточные валы в сборе



Н/п

Номер

детали

Название детали

Количество

1

GB21-7 6

Болт M16×1.5 ×45

2

2

19668

Переднее кольцо промежуточного вала

2

3

GB879-76

Штифт 5 × 14

4

4

370309 Y

Подшипник

2

5

C01021

Стопорное кольцо

2

6

19198

Стопорное кольцо промежуточно го вала

2

7

19552

Подшипник вспомогательного выходного вала

2

8

C01025

Прокладка

1

9

C01026

Зубчатое колесо

1

10

16749

Шестерня третьей передачи

2

11

16751

Шестерня второй передачи

2

12

16753

Шестерня первой передачи

2

13

19673

Шплинт промежуточног о вала

2

14

X-6-E

Сегментная шпонка

2

15

19549

Промежуточный вал

2

16

102308E

Подшипник

2

17

14317

Регулировочная прокладка заднего подшипника
промежуточного вала

2





11 0



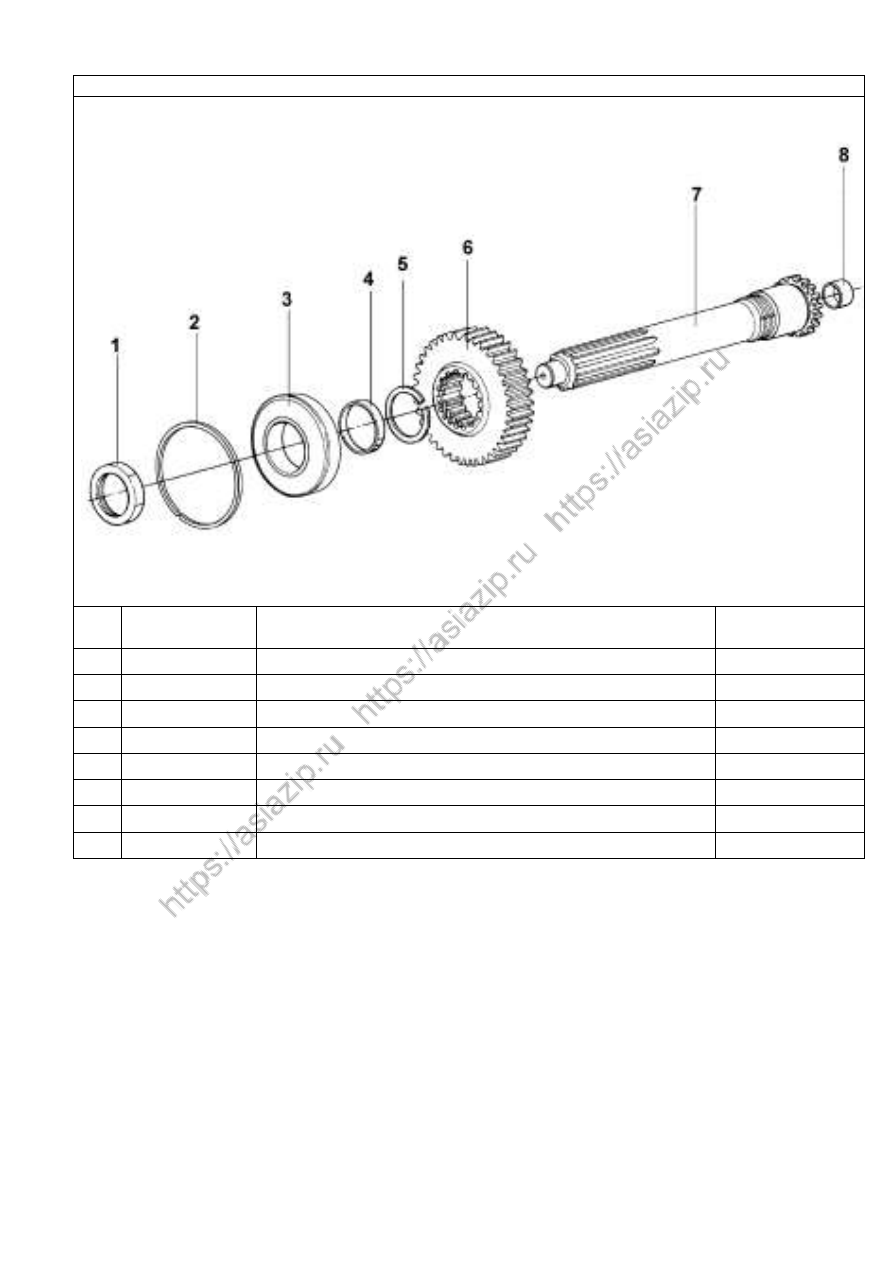

Рис.101. Первичный вал в сборе





Н/п

Номер

детали

Название детали

Количество

1

8858

Муфта первичного вала

1

2

C01020

Упорное кольцо

1

3

150212 K

Втулка

1

4

16463

Кольцо

1

5

14750

Стопорное кольцо

1

6

17568

Шестерня

1

7

19694-20

Первичный вал

1

8

16566

Сальник

1





111



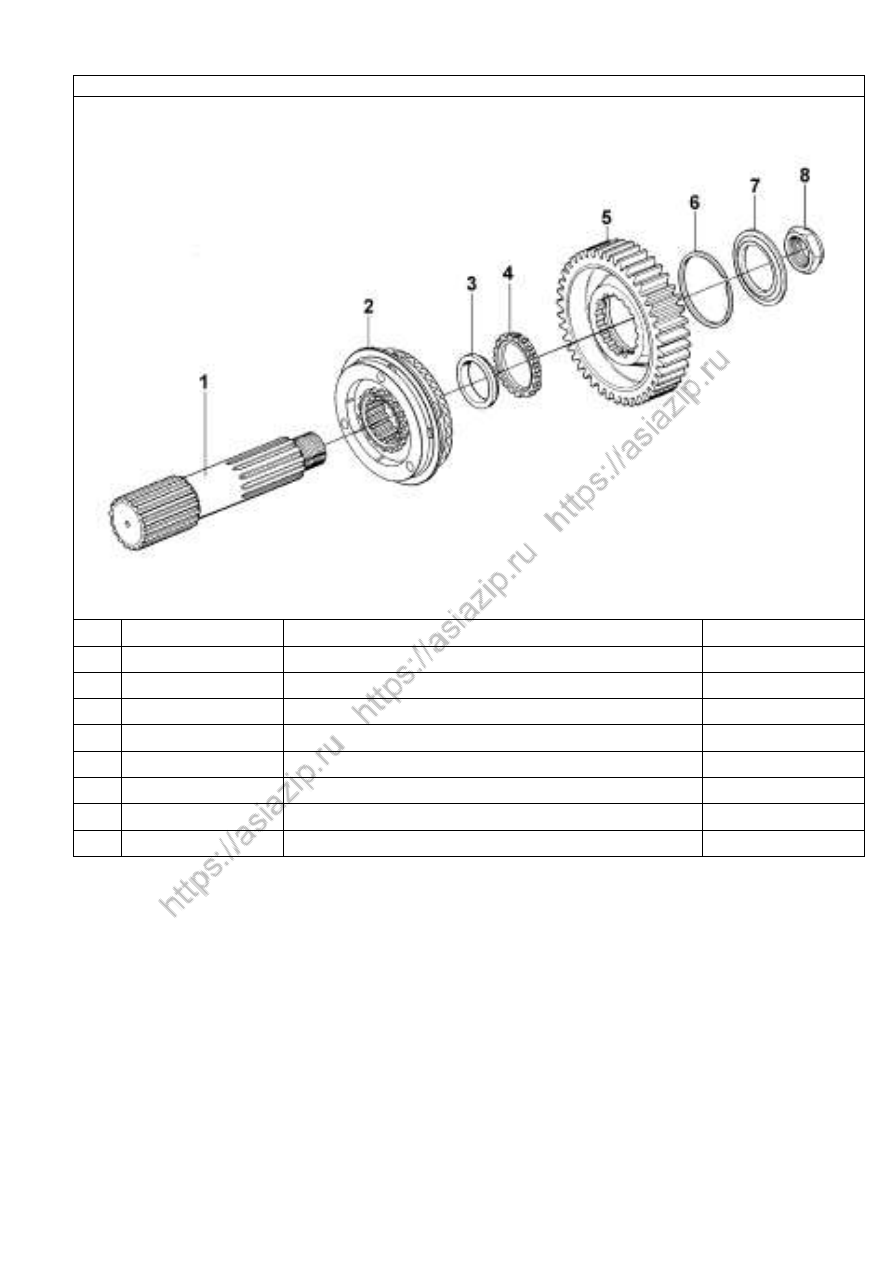

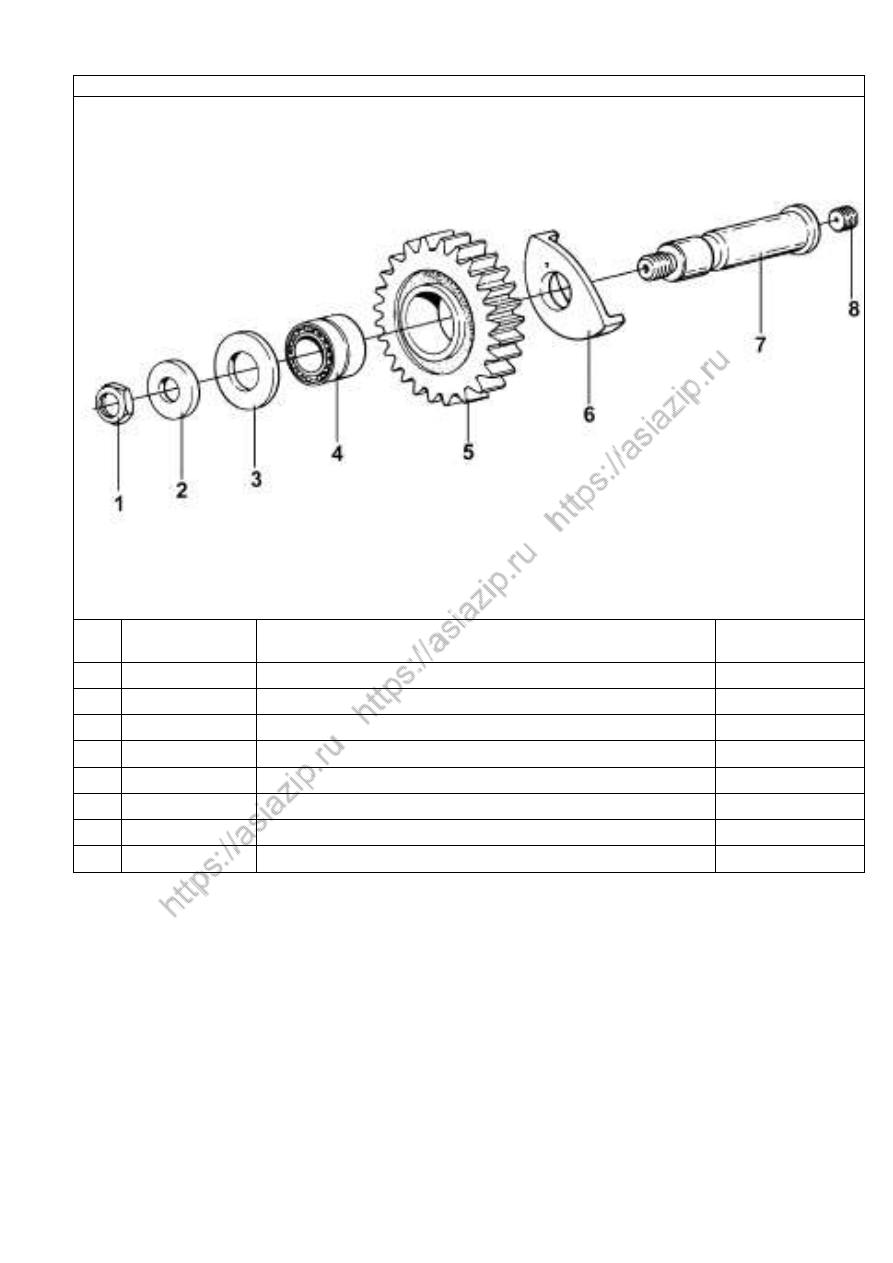

Рис.102. Промежуточный вал задней передачи





Н/п

Номер

детали

Название детали

Количество

1

GB890-80

Гайка M16×1.5

2

2

14283

Шайба промежуточного вала

2

3

14282

Упорное кольцо

2

4

14287

Игольчатый подшипник

2

5

16757

Промежуточная шестерня  задней передачи

2

6

16403

Чашечковидная реверсная шайба

2

7

16405

Промежуточный вал

2

8

GB73-7 6

Болт M12×12

2




















11 2



Рис.103. Установка верхней крышки КПП в сборе



Н/п

Номер

детали

Название детали

Количество

1

F99980

Крышка

1

2

14918

Прокладка крышки

1

3

GB21-7 6

Болт M10×38

2

4

GB93-7 6

Стопорная шайба

16

5

20815-2

Кронштейн

2

6

GB21-7 6

Болт M10×32

14

7

Q614B10

Прокладка

1

8

GB308-89

Шарик диаметром 12,7 мм.

3

9

F96084

Пружина

1

10

F96085

Пружина

2

11

1642

Пластина

1

12

11066

Шпилька

4



11 3

Продолжение таблицы ”



Установка верхней крышки в сбор е”



Н/п

Номер

детали

Название детали

Количество

13

GB93-7 6

Стопорная шайба

2

14

Q361B10

Гайка

2

15

X-1-603

Гайка

2

16

Q351B10

Гайка

2

17

8968

Резьбовая заглушка

1

18

8774 -1

Стопорная пружина

1

19

F99671

Плунжер

1

20

3220

Крепежный болт

5

21

1819

Провод

По необходимости

22

F99664

Вилка пониженной передачи

1

23

16132

Ось

1

24

GB308-89

Стальной шар диаметром 19,05

2

25

1634

Блокировочный палец

1

26

F99588

Блок зубчатой передачи

1

27

16133

Ось

1

28

16135

Вилка первой и второй передачи

1

29

F99589

Блок зубчатой передачи

1

30

18643

Ось

1

31

16136

Вилка третьей и четвертой передачи

1





11 4



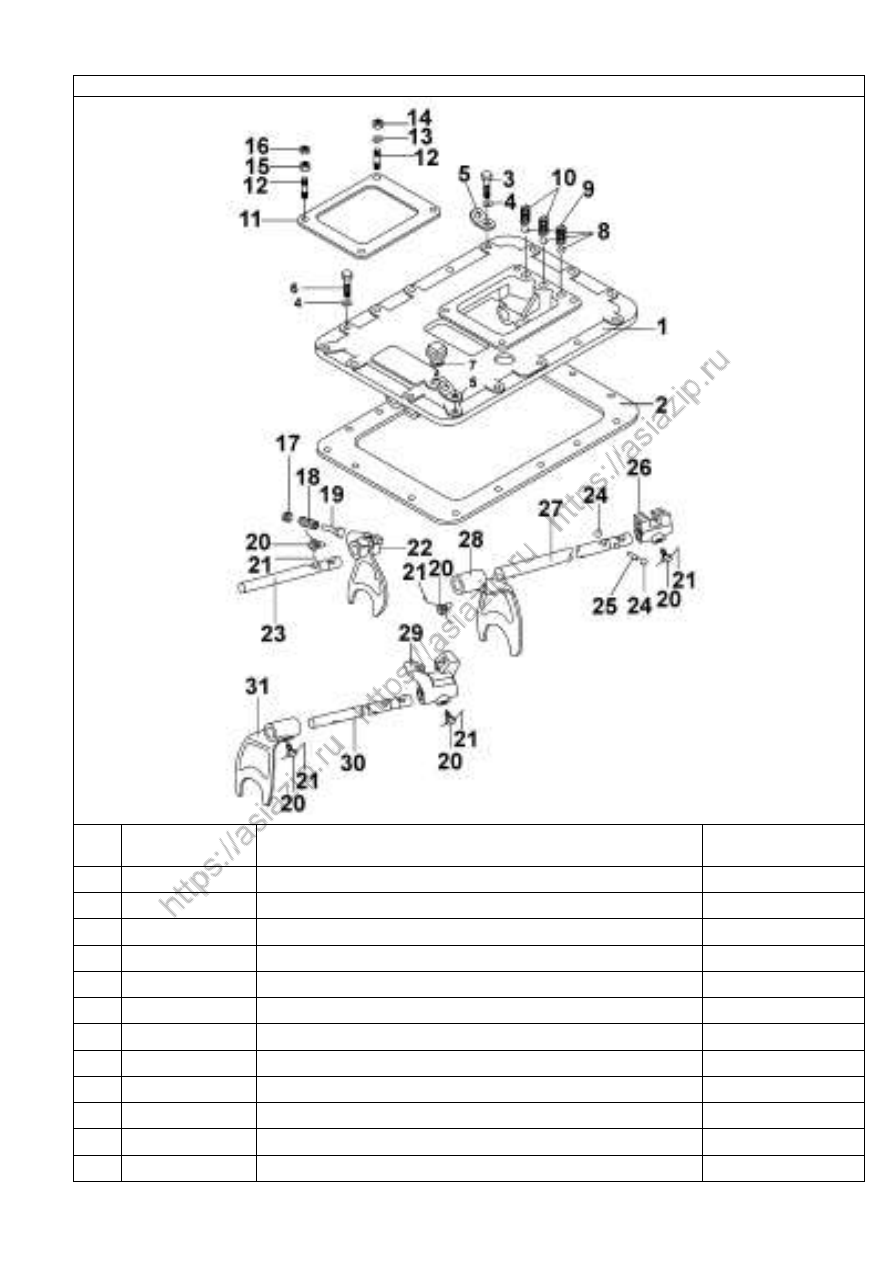

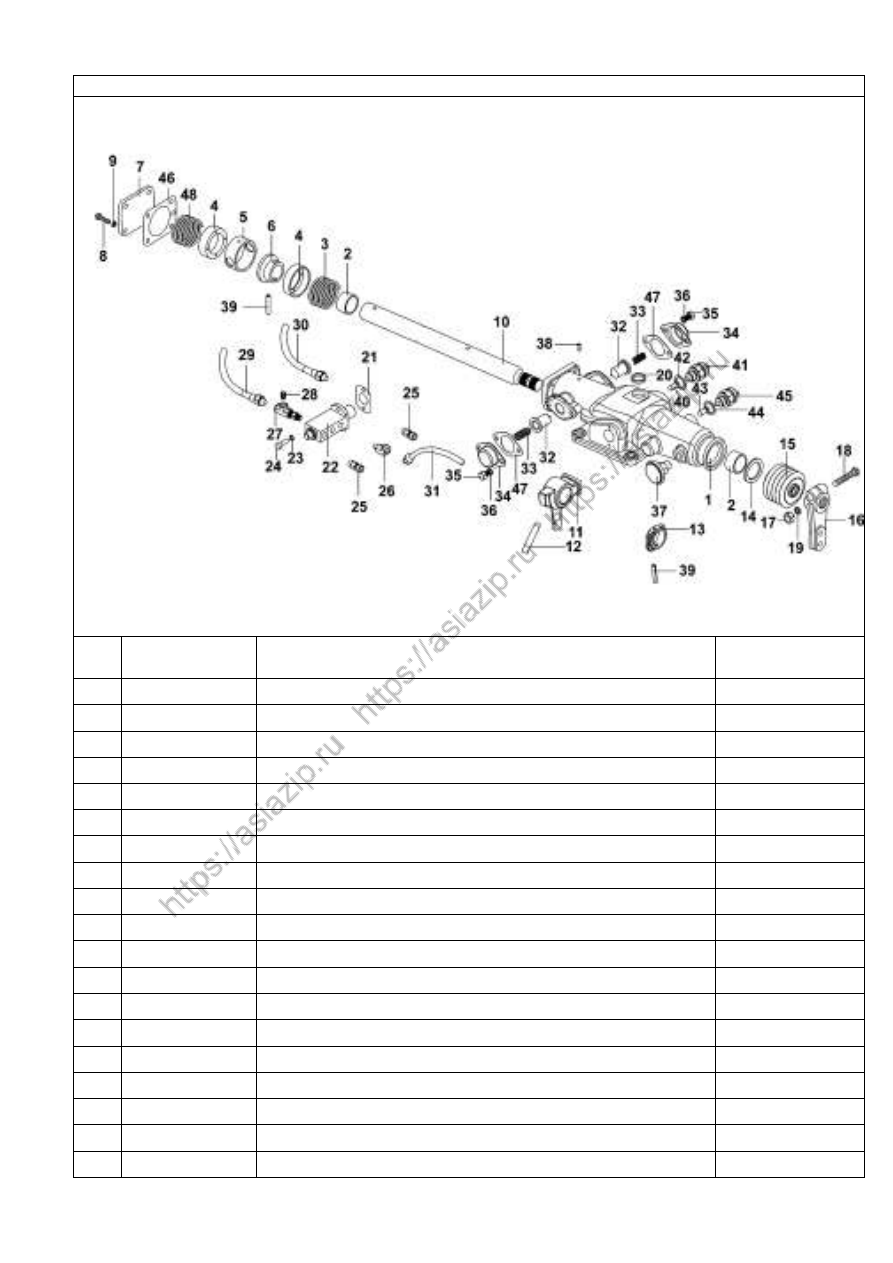

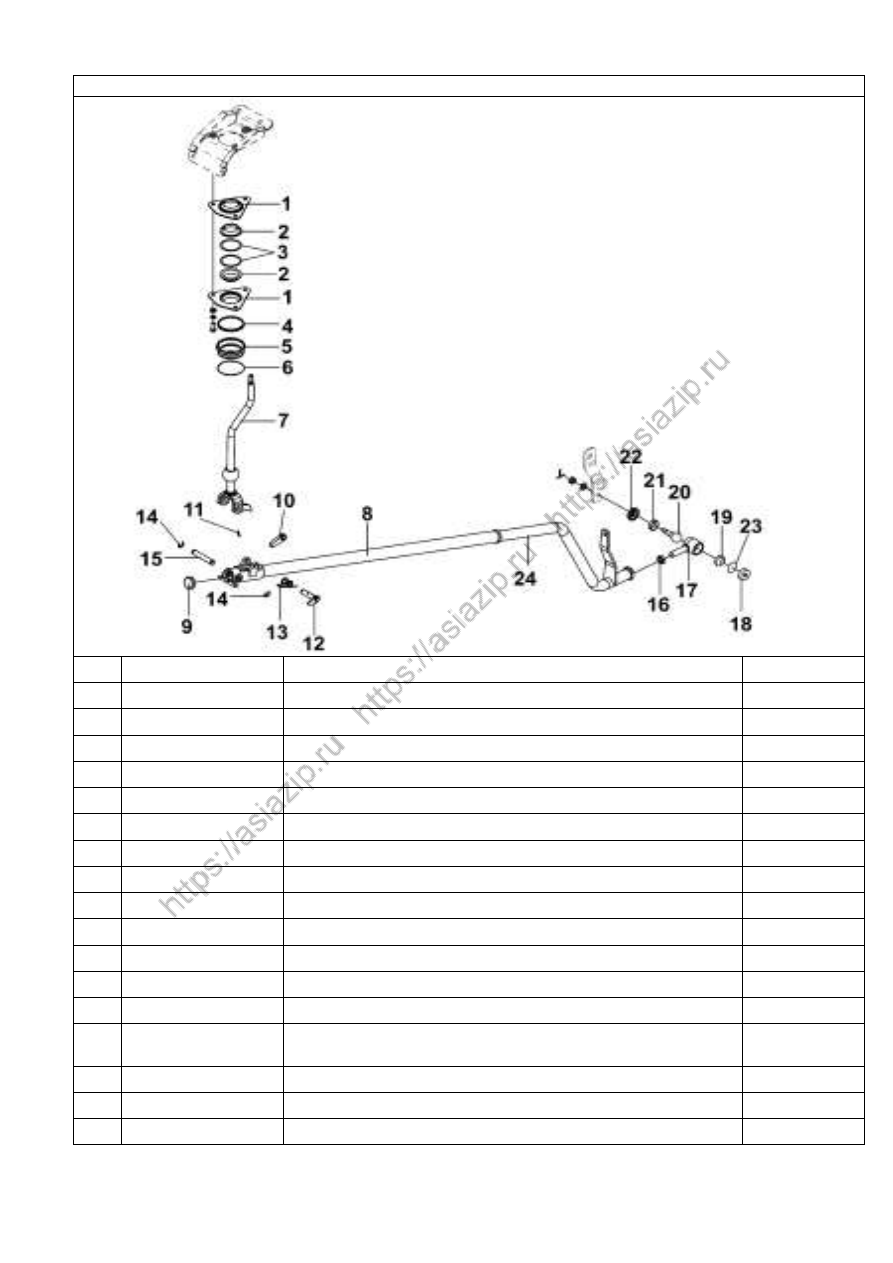

Рис.104. Механизм переключения передач в сборе



Н/п

Номер

детали

Название детали

Количество

1

F96194

Клапан

1

2

F91345

Втулка

2

3

F99983

Пружина

2

4

F99673

Гнездо пружины

2

5

F99674

Распорка

1

6

F99675

Стопорное кольцо

1

7

F99666

Крышка

1

8

GB21-7 6

Болт M8×22

4

9

GB93-7 6

Стопорная шайба

4

10

F99679

Тяга

1

11

F99585

Блок переключения передач

1

12

C03030

Штифт

1

13

F99681

Блок управления

1

14

F91444

Сальник

1

15

F99669

Кожух

1

16

F96035-41

Внешний рычаг переключения передач

1

17

GB51-76

Гайка M10×1

1

18

GB21-76

Болт M10×1×50

1

19

GB93-76

Шайба

1



11 5

Продолжение таблицы: ” Механизм переключения передач  в сборе ”


20

Q72224

Заглушка

1

21

F91353

Уплотнитель

1

22

F99660

Клапан

1

23

GB93-7 6

Стопорная шайба

2

24

GB70-7 6

Болт M6×18

2

25

7935

Пробка

2

26

12880

Патрубок

1

27

C03052

Тройник

1

28

Q618B01

Прокладка

1

29

55519

Воздухопровод в сборе

1

30

55519

Воздухопровод в сборе

1

31

55518

Воздухопровод в сборе

1

32

F99670

Палец

2

33

F96037

Пружина

2

34

F96141

Колпак

2

35

GB21-7 6

Болт M8×12

4

36

GB859-76

Стопорная шайба

4

37

15276

Пробка

1

38

C03004

Стопорный винт

1

39

GB879-76

Штифт 6×36.5

1

40

F99702

Палец

1

41

0041 KS

Мембранный переключатель

1

42

Q72318 T3

Уплотнительное кольцо

1

43

15899

Штифт

1

44

C03015

Уплотнительное кольцо

1

45

0068 DS

Мембранный переключатель

1

46

F99672

Прокладка

1

47

F96140

Прокладка

2

48

F96036

Пружина

1





11 6



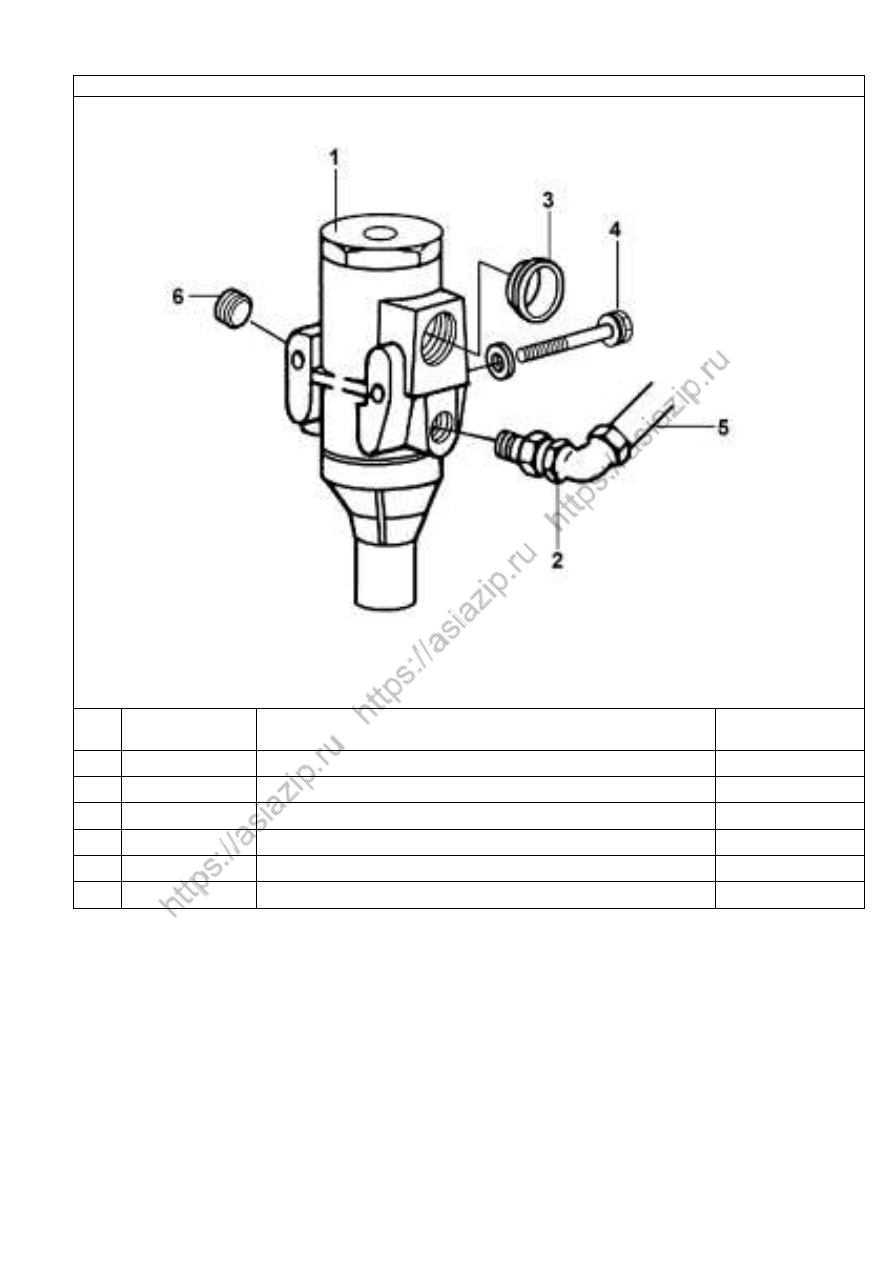

Рис.105.  Регулятор давления



Н/п

Номер

детали

Название детали

Количество

1

A-4740

Регулятор давления

1

2

12845

Угольник

1

3

54015

Пробка

1

4

GB30-7 6

Болт M6×60

2

5

55518

Трубка

1

6

Q618B01

Пробка

1





11 7



Рис.106. Синхронизатор вторичной коробки в сборе



Н/п  Номер детали

Название детали

Количество

1

16763

Стопорное кольцо

2

2

C01033

Кольцо

1

3

16628

Стопорное кольцо

1

4

50118

Подшипник

1

5

C01019

Упорное кольцо

1

6

16138

Кольцо

1

7

GB25 -7 6

Болт M10×22

6

8

1819

Проволка

По необходимости

9

1886 9

Вспомогательный механизм привода

1





11 8



Рис.107. Главный вал вторичной коробки в сборе



Н/п

Номер детали

Название детали

Количество

1

F99882

Вал

1

2

A-C 09005

Синхронизатор

1

3

14332

Шайба

1

4

14331

Прокладка

1

5

19726

Шестерня уменьшения числа оборотов

1

6

14327

Шайба

1

7

19466

Шайба

1

8

F96006

Гайка

1





11 9



Рис.108. Вспомогательные валы вторичной коробки



Н/п  Номер детали

Название детали

Количество

1

42307E

Подшипник

2

2

A-5119

Вторичный вал

1

3

A-C 09019

Вал отбора мощности

1

4

192310E

Подшипник

2

5

16723

Упорное кольцо

2

6

C01020

Упорное кольцо

2

7

17384

Шайба

2





1 2 0



Рис.109.  Задняя крышка в сборе



Н/п  Номер детали

Название детали

Количество

1

14335

Прокладка

1

2

F99975

Кожух задней крышки

1

3

17352

Прокладка

1

4

1737 6

Крышка подшипника

1

5

A-C 09008

Болт

4

6

GB93 -7 6

Стопорная шайба





GB21 -7 6

Болт M10×45

10



GB21 -7 6

Болт M10×50

5



GB21 -7 6

Болт M10×38

1

7

717813

Подшипник

1

8

F99967

Крышка подшипника

1

9

15532

Прокладка

1

10

GB21 -7 6

Болт M10×75

5



GB93 -7 6

Стопорная шайба

5

11

7992

Кожух

1

12

A-C 09009

Болт

1



GB32.1 -88

Болт M10×75

1



1 2 1

Продолжение таблицы: “Задняя крышка в сборе”

Н/п  Номер детали

Название детали

Количество



GB93 -7 6

Стопорная шайба

1

13

F91005-1

Уплотнитель ограничителя хода

1

14

14334

Анкерный палец задней крышки

2

15

X11412

Кожух ограничителя хода

1

16

F99900-5

Фланец

1

17

F96119

Пылезащитный чехол

1

18

C01032

Сальник крышки заднего подшипника

1

19

19109

Сальник

1

20

LF 28 -3802033   Вед ущая шест ерня  привода спидометра

1

21

LF 29 -3802034

Ведомый вал с шестерней привода
спидометра

1

22

HG4-333 -66

Уплотнительное кольцо

1

23

F96005

Прокладка

1

24   Q151B1455TF 2   Болт

4






































1 2 2

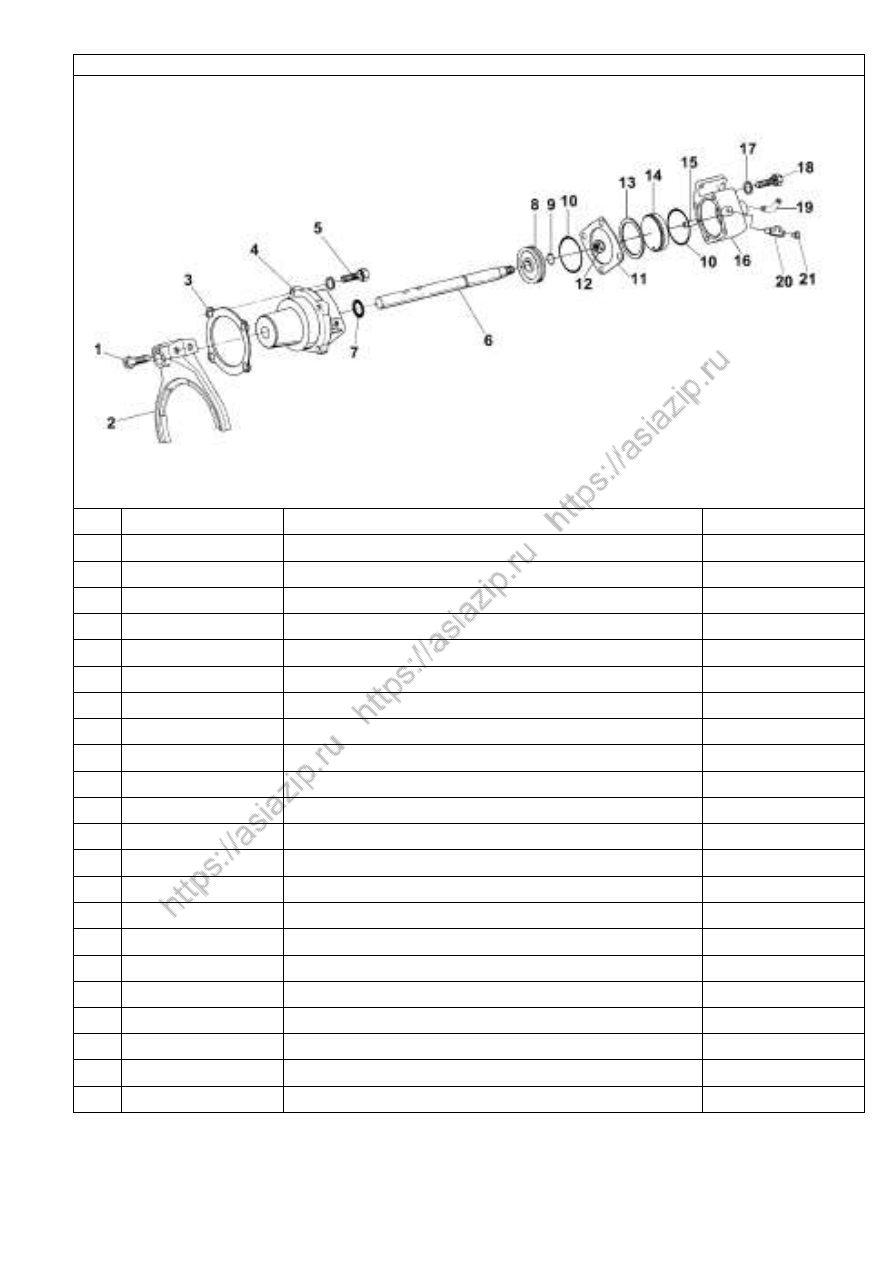

Рис.110. Механизм включения блокировки



Н/п

Номер детали

Название детали

Количество

1

GB32.3 -88

Болт M12×1,25

2

2

16775

Вилка вспомогательного механизма

1

3

14347

Прокладка

1

4

16778

Цилиндр

1

5

GB5782 -86

Болт M10×32

4



GB93-7 6

Стопорная шайба

4

6

16993

Механизм включения блокировки

1

7

14765

Уплотнительное кольцо

1

8

1434 1

Поршень с крышкой

1

9

14345

Уплотнительное кольцо

1

10

14344

Уплотнительное кольцо

2

11

14349

Прокладка крышки сцепления

1

12

GB890-80

Тонкая гайка M16×1.5

1

13

QH7 0-4211404

Стопорное кольцо

1

14

QH7 0-4211403

Поршень

1

15

QH7 0-4211405

Направляющий штифт

1

16

QH7 0-4211402

Цилиндр

1

17

Q40310

Стопорная шайба

4

18

Q150B1065

Болт

4

19

12880

Угольник

1

20

C03052

Тройник

1

21

Q618B01

Пробка

1



1 2 3



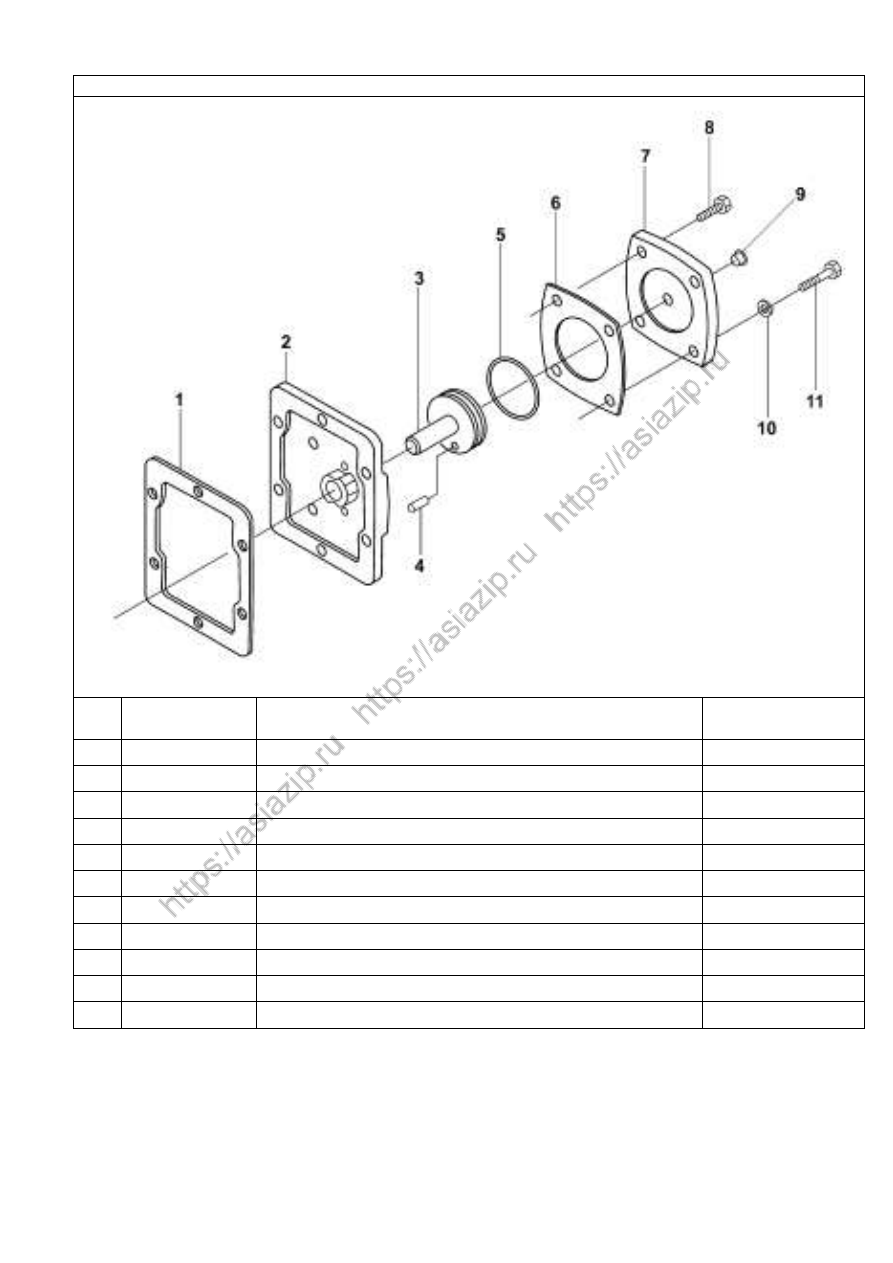

Рис.111. Фиксатор в коробке передач



Н/п

Номер

детали

Название детали

Количество

1

1684

Прокладка

1

2

16656

Кожух фиксатора

1

3

16658

Поршень фиксатора

1

4

GB879-76

Пружинный фиксатор 6×16

1

5

16660

Уплотнительное кольцо

1

6

16661

Прокладка

1

7

16659

Крышка поршня фиксатора

1

8

GB21-7 6

Болт M10×32

4

9

54010

Пробка

1

10

GB93-7 6

Стопорная шайба

6

11

GB21-76

Болт M10×55

2












1 2 4





Р

и

с.

1

1

2

.

В

а

л

 о

т

б

о

р

а

 м

о

щ

н

о

ст

и

 в

 с

б

о

р

е








1 2 5

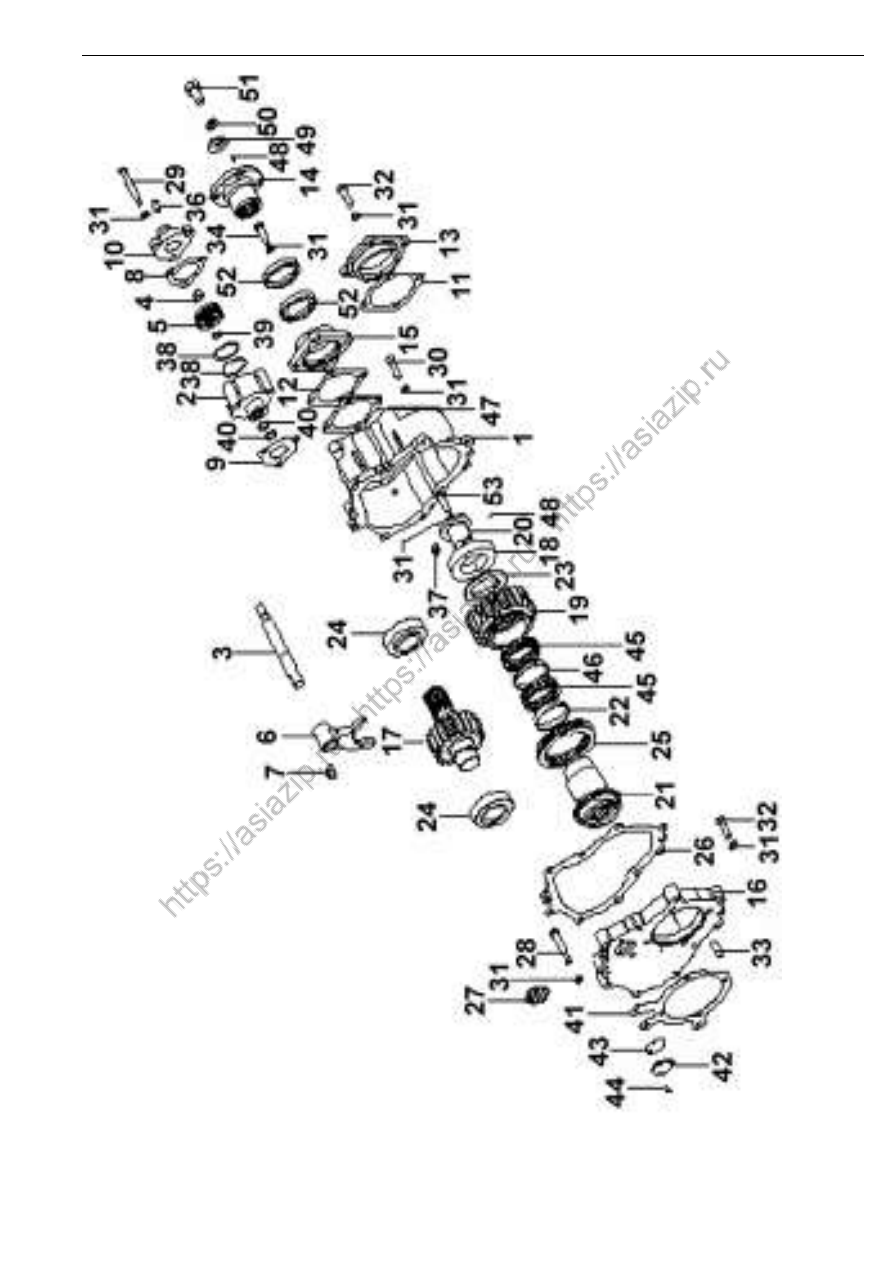

Таблица: “Вал отбора мощности в сборе”



Н/п  Номер детали

Название детали

Количество

1

QH7 0-4211101   Кож ух вал а отбора мощности

1

2

QH7 0-

4211306 -1

Корпус цилиндра

1

3

QH7 0-4211305   Вилка поршня

1

4

QH7 0-4211311   Поршень

1

5

GB889-86

Стопорная гайка M12

1

6

QH7 0-4211301   Вилка

1

7

J 80-1702083

Зажимной винт

1

8

QH7 0-4211303   Прокл адк а

1

9

QH7 0-4211307   Гильза цилиндра

1

10

QH7 0-4211304   Колпак цилиндра

1

11

QH7 0-4211108   Прокл адк а

1

12

QH7 0-4211208   Прокл адк а

1

13

QH7 0-4211107   Концевая крышк а

1

14

QH7 0-4211204   Флан ец

1

15

QH7 0-4211206   Крышк а подшипника

1

16

QH7 0-4211111   Боковая к рышк а

1

17

QH7 0-4211201   Шестерня вторичного вала

1

18

GB283-64

Подшипник 42111

1

19

QH7 0-4211105   Шестерня п ервичного вала

1

20

QH7 0-4211104   Кож ух

1

21

QH7 0-4211102   Вал

1

22

QH7 0-4211103   Прокл адк а п одшипн ика

1

23

QH7 0-4211106   Пл астин а з уб чатой перед ачи

1

24

32208

Подшипник

2

25

QH7 0-4211302   Кож ух сцепл ения

1

26

QH7 0-4211110   Уплотнит ель  боковой крышки

1

27

J K942K

Переключатель контрольной лампы

1

28

Q150B1065

Болт

3

29

Q150B1075

Болт

3

30

Q218B1030

Винт с головкой

10

31

Q40310

Стопорная шайба

29

32

Q150B1030

Болт

8

33

GB117-76

Конический штифт 12×35

2

34

Q150B1035

Болт

4

35

QH70-4211310

Предохранительный кожух ограничителя
хода

1

36

54010

Заглушка

1

37

Q62103

Конусообразная пробка

1

38

QC45-4211300   Уплотнительное кольцо

2

39

GB3452.1

Уплотнительное кольцо 16×2.65

1

40

J 80-1702028

Прокладочное кольцо

2



1 2 6

Продолжение табли цы: “Вал отбора мощности в сборе”


41

QH7 0-4211112   Уплотнитель

1

42

QH7 0-4211309   Крышк а

1

43

QH7 0-4211308   Уплотнитель  крышк и

1

44

Q2540510

Винт с крестообразным шлицем

3

45

K637120

Игольчатый подшипник

2

46

J 80-1701133

Прокладка подшипника повышенной
передачи

1

47

QH7 0-4211203   Прокл адк а

1

48

GB879-86

Пружинный штифт3×10

2

49

QH7 0-4211202   Пл астин а з уб чатой перед ачи

1

50

Q40316

Стопорная шайба

1

51

GB21 -7 6

БолтM16×1.5×30

1

52

F500 A-

1802191

Сальник рамы

2

53

Q151B1035

Болт

1













1 2 7



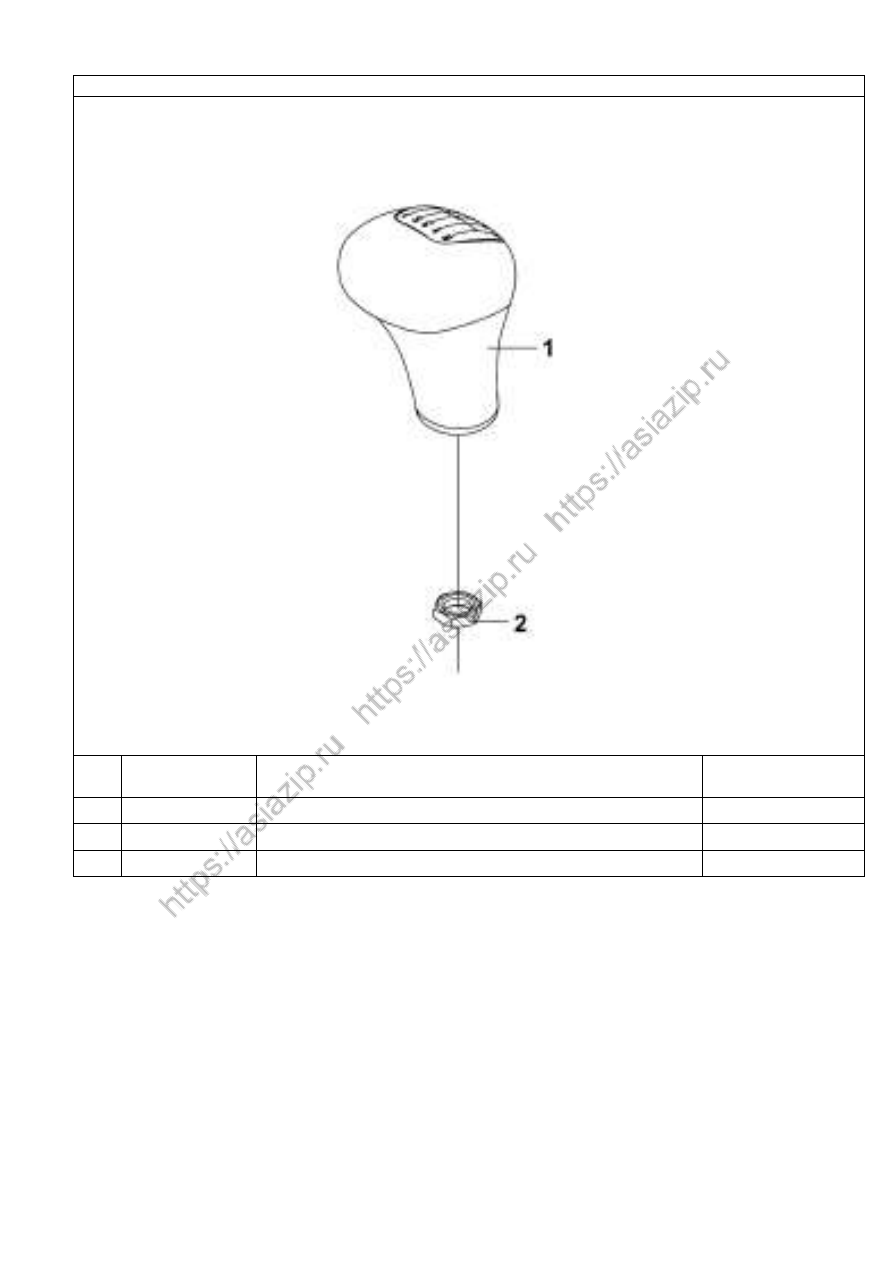

Рис.113. Рукоятка рычага переключения передач



Н/п

Номер

детали

Название детали

Количество

1

17ZB1 -03080   Р ук оятк а

1



17ZB1 -03083   Схема передач

1

2

Q350B10

Гайка

1




















1 2 8



Рис.114. Механизм переключения передач



Н/п

Номер детали

Название детали

Количество



1703405 -T1400

Рычаг переключения передач в сборе

1



Q150B0820

Болт

3



Q40308

Стопорная шайба

3



Q40110

Шайба

1



Q500B2525

Шплинт

1



RQ38710

Гайка

1

1

17ZB1 -03054

Корпус

2

2

17ZB1 -03052

Вкладыш

2

3

17ZB1 -03053

Корончатая пружина

2

4

17ZB1 -03056

Кольцо

1

5

17ZB1 -03057

Пылезащитный чехол

1

6

17ZB1 B-03062

Зажимное кольцо пружины

1

7

1703451 -T0300

Рычаг переключения передач

1



1703450 -T0300

Рычаг переключения передач (включая детали
№1-7)

1

8

17ZB1-03025

Кулиса

1

9

17ZB1-03026

Шайба

1

10

17ZB1-03029

Ограничитель

1
