Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 2



3 3




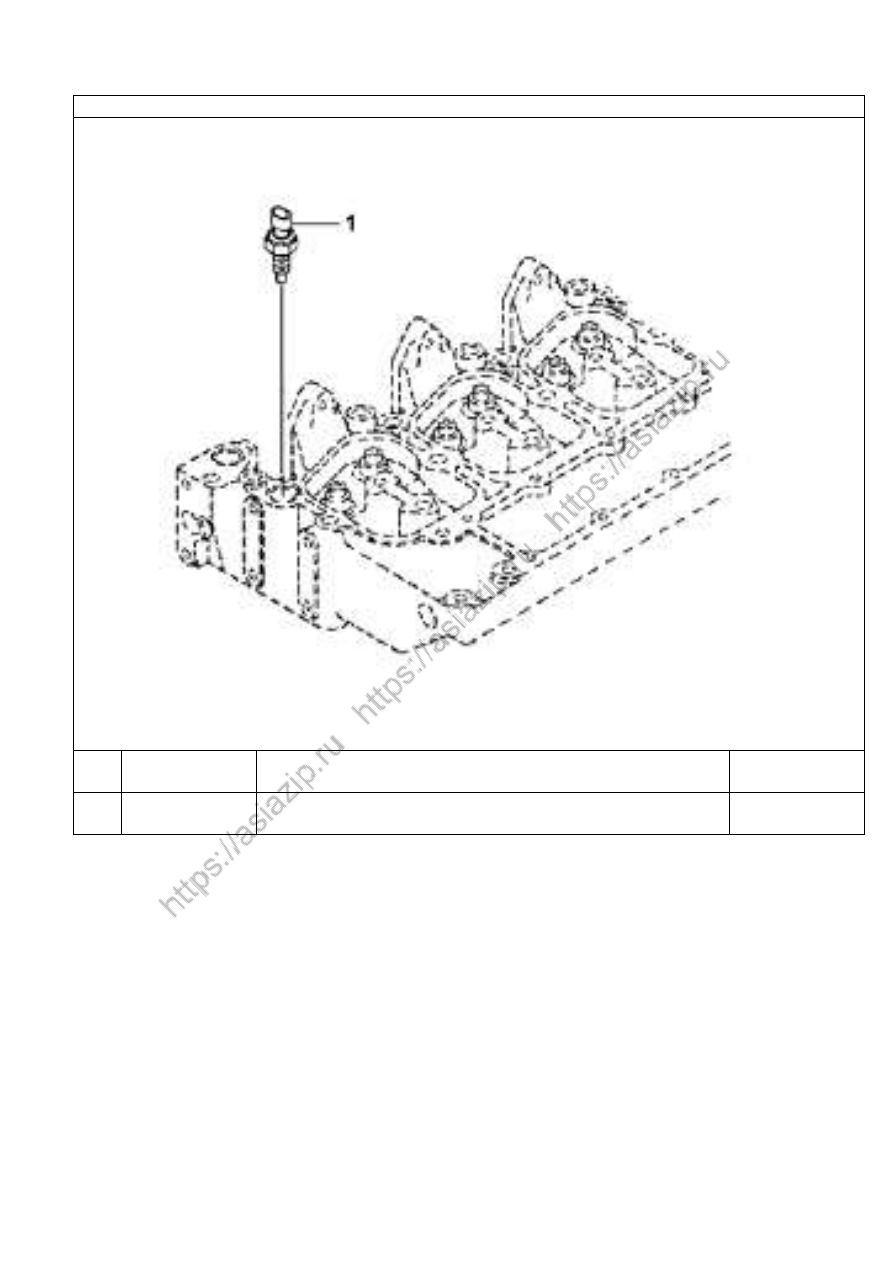

Рис.18.  Датчика температуры охлаждающей жидкости



Н/п

Номер

детали

Название детали

Количество

1

C3979176

Датчик температуры охлаждающей жидкости
(3845 N05-010)

1





















3 4



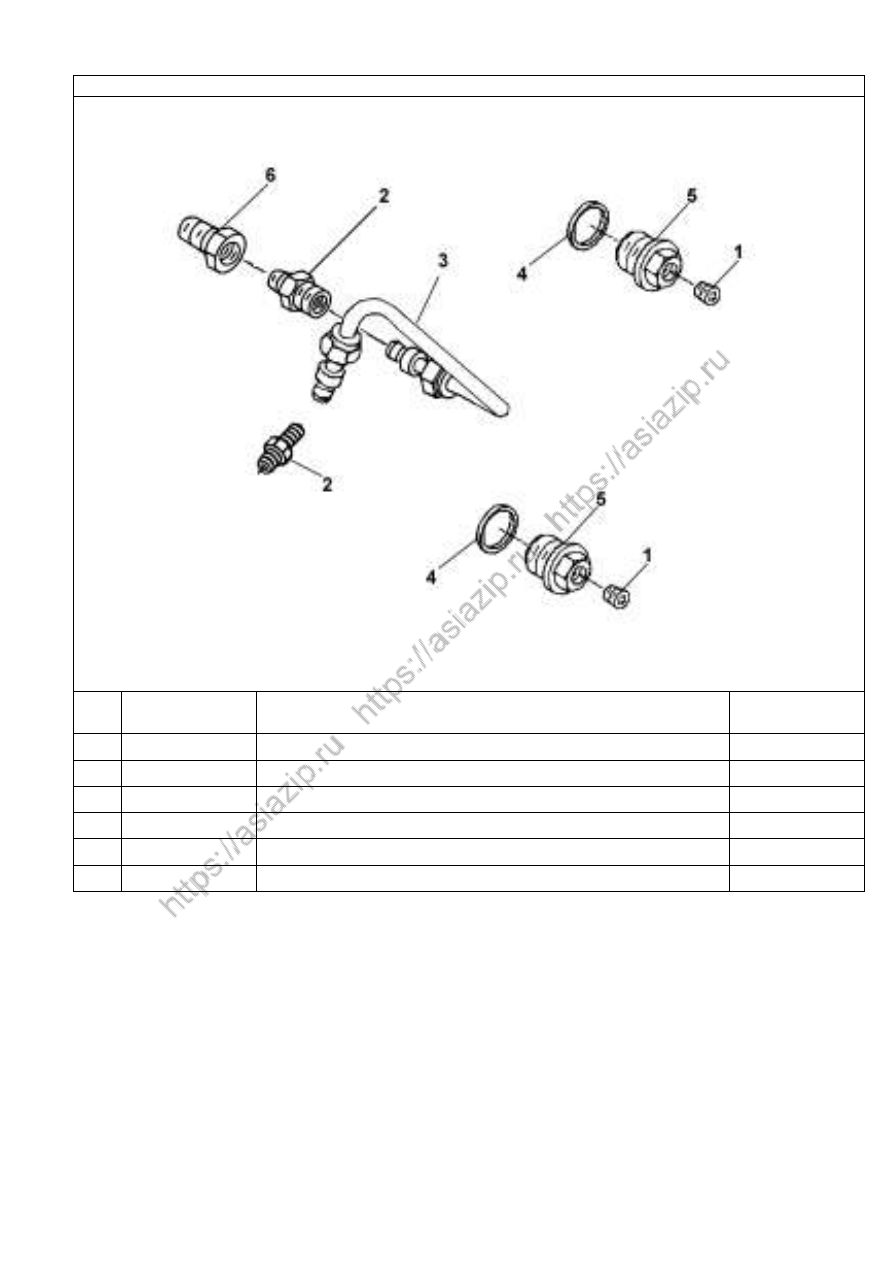

Рис. 19. Трубка регулятора



Н/п

Номер

детали

Название детали

Количество

1

C3008465

Пробка

2

2

C3415336

Штуцер

2

3

C3415457

Соединительный патрубок

1

4

C3902425

Уплотнительная шайба

2

5

C3908110

Заглушка

2

6

C3909557

Штуцер

1


















3 5



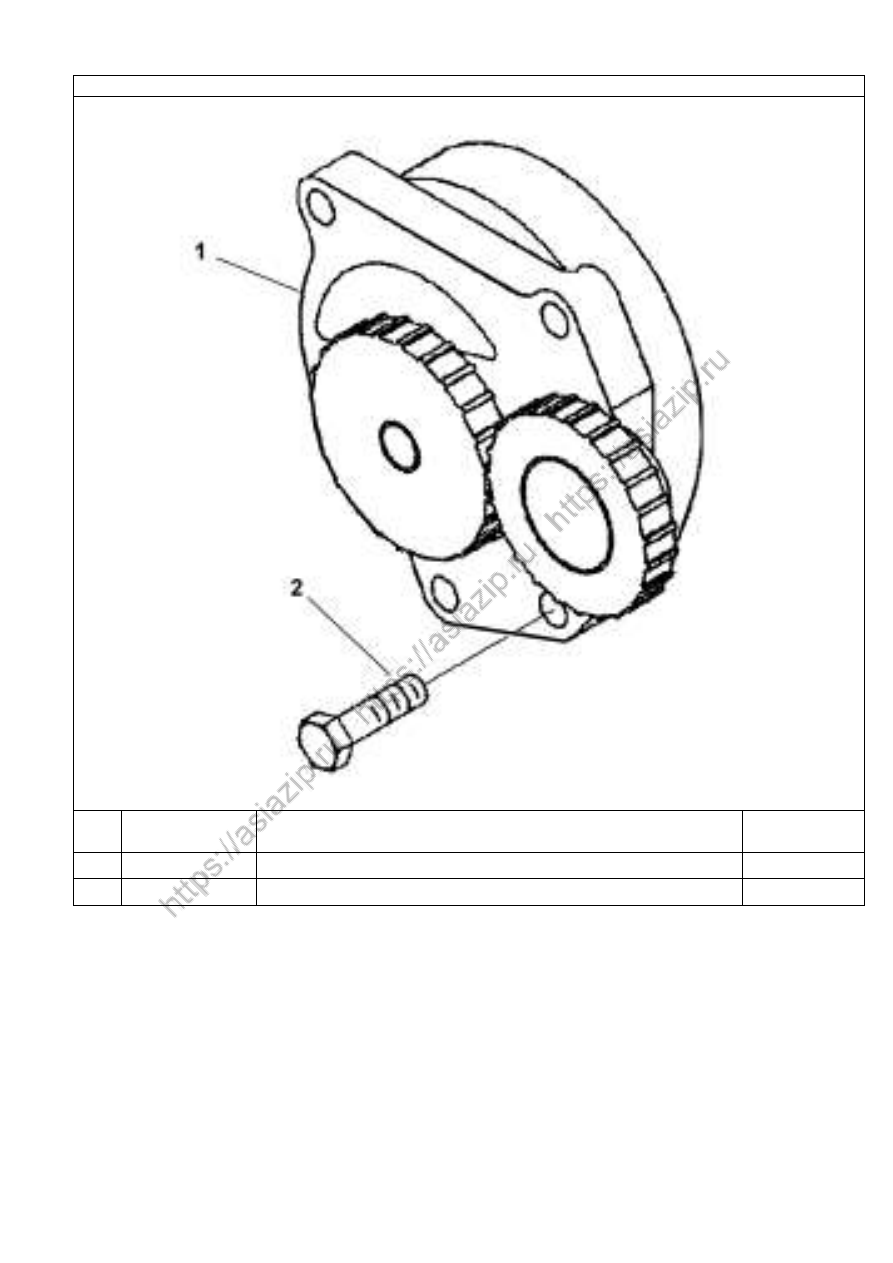

Рис.20. Масляный насос



Н/п

Номер

детали

Название детали

Количество

1

C3966840

Масляный насос

1

2

Q150B0830

Болт

4

















3 6

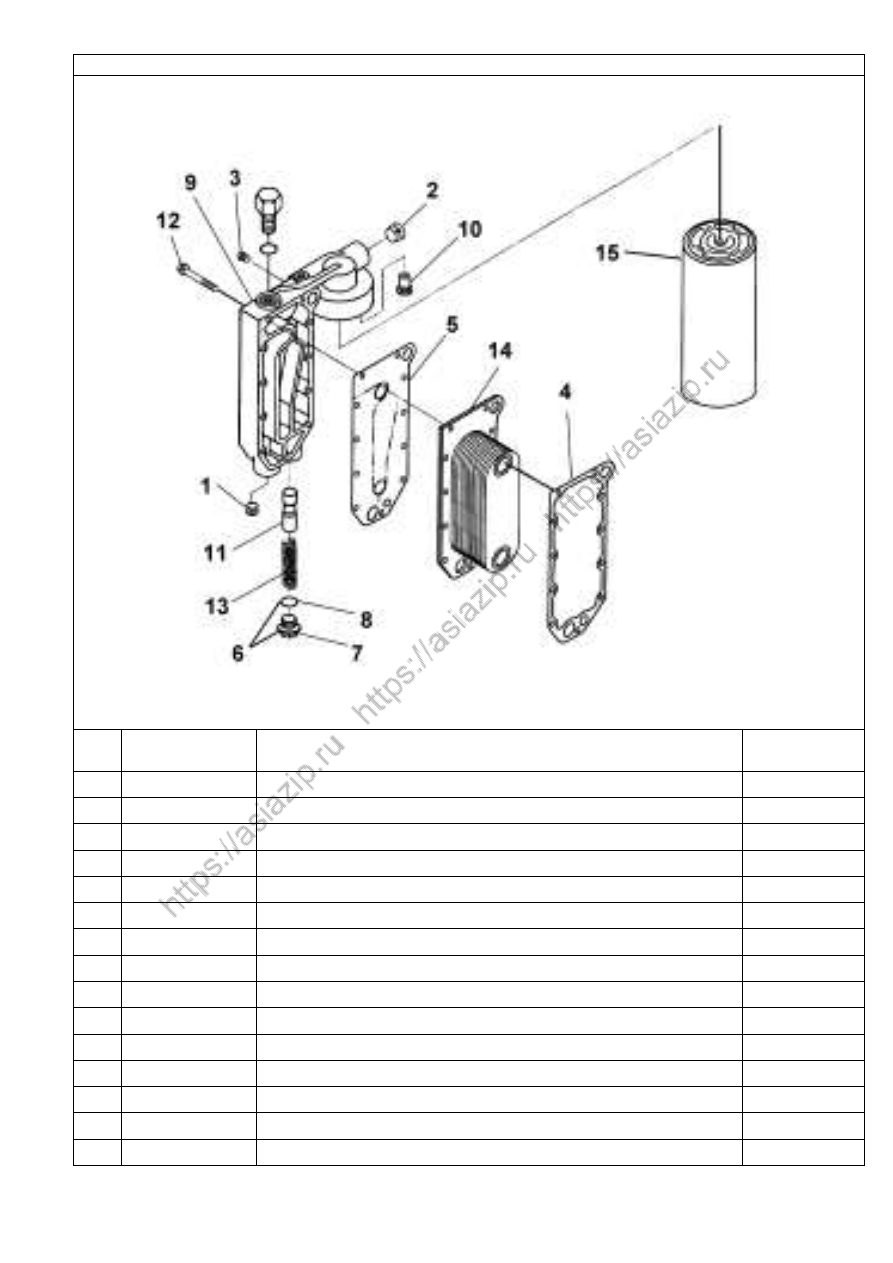

Рис.21.  Маслоохладитель и масляный фильтр



Н/п

Номер

детали

Название детали

Количество

1

C3008468

Пробка

1

2

C3008469

Пробка

1

3

C3906619

Пробка

2

4

C3918174

Уплотнительная прокладка масляного  охладителя

1

5

C3929011

Прокладка масляного охладителя

1

6

C3931084

Комплект пробки

1

7

C3930910

Пробка

1

8

C3930911

Уплотнительное кольцо

1

9

C3934159

Корпус масляного фильтра

1

10

C3934410

Клапан

1

11

C3945967

Плунжер клапана регулировки давления масла

1

12

C3966976

Болт

11

13

С3970655

Пружина

1

14

С3974815

Охладитель масла

1

15

3401544

Фильтр

11





3 7



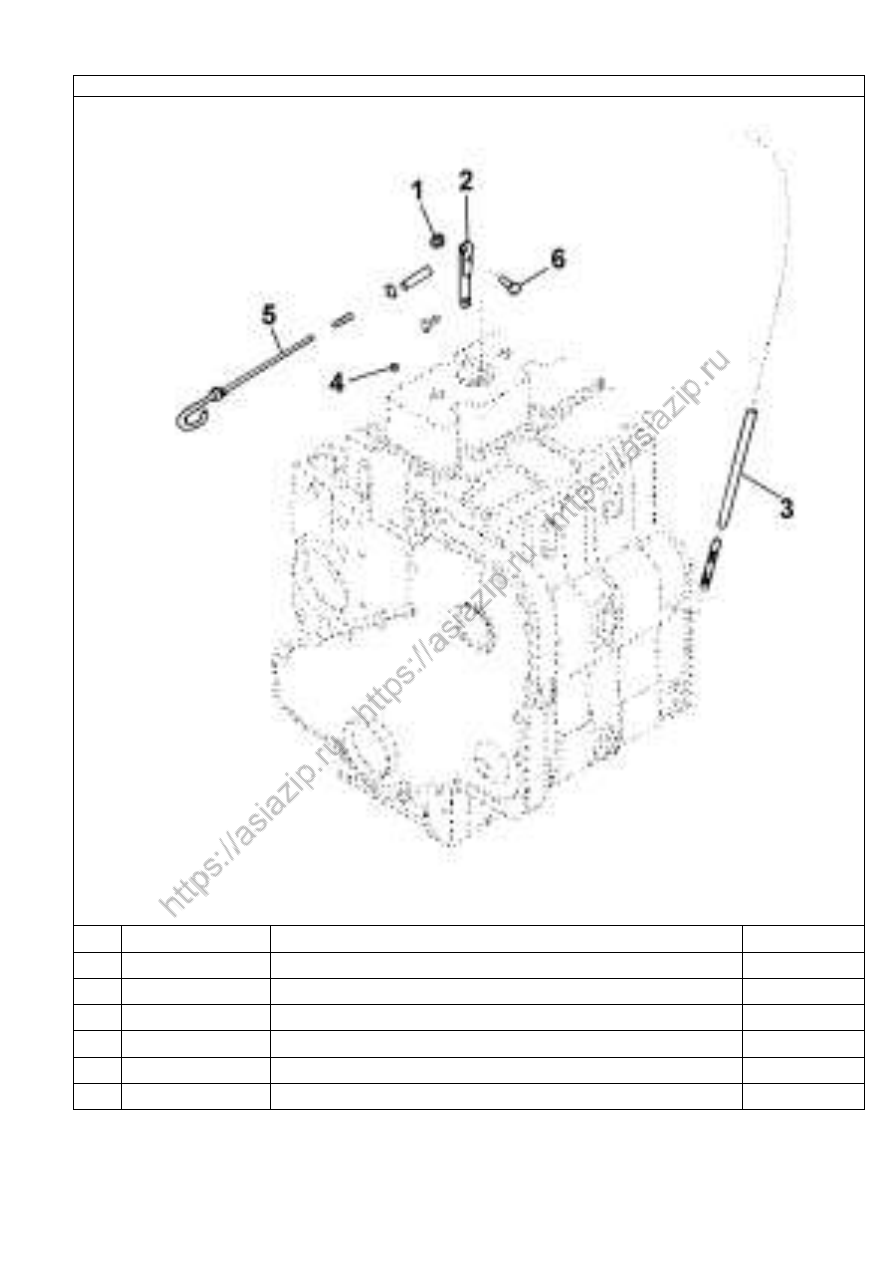

Рис.22.  Масляный щуп





Н/п  Номер детали

Название детали

Количество

1

3900240

Стопорная шайба

1

2

3917137

Кронштейн

1

3

C3285703

Направляющая трубка

1

4

C3943808

Заглушка

1

5

C3945613

Масляный щуп

1

6

Q1840816 -0H1  Болт

1








3 8



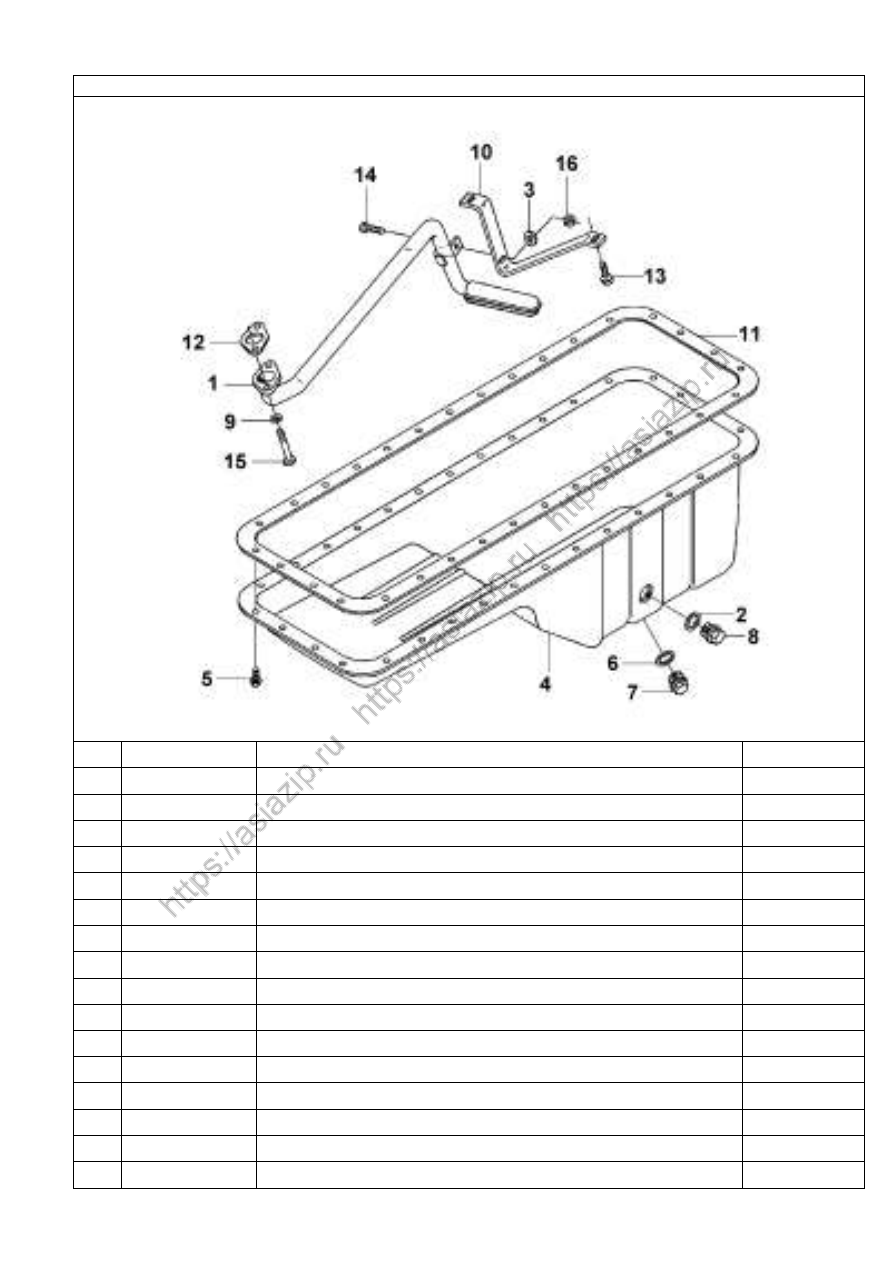

Рис.23. Поддон картера



Н/п  Номер детали

Название детали

Количество

1

3910787

Маслоприемник в сборе

1

2

C3902425

Прокладка

1

3

C3910960

Шайба

1

4

C3914013

Поддон картера

1

5

C3920400

Болт

32

6

C3920773

Уплотнительная шайба

1

7

C3924147

Сливная пробка

1

8

C3924148

Пробка

1

9

C3926865

Стопорная шайба

2

10

C3927611

Кронштейн

1

11

C3938160

Прокладка поддона

1

12

C3939352

  Уплотнит ельн ая п рокладка маслоп риемника

1

13   Q1840616 -0H1  Болт

2

14

Q1840620

Болт

1

15

Q1840630

Болт

2

16

Q32006

Гайка

1



3 9



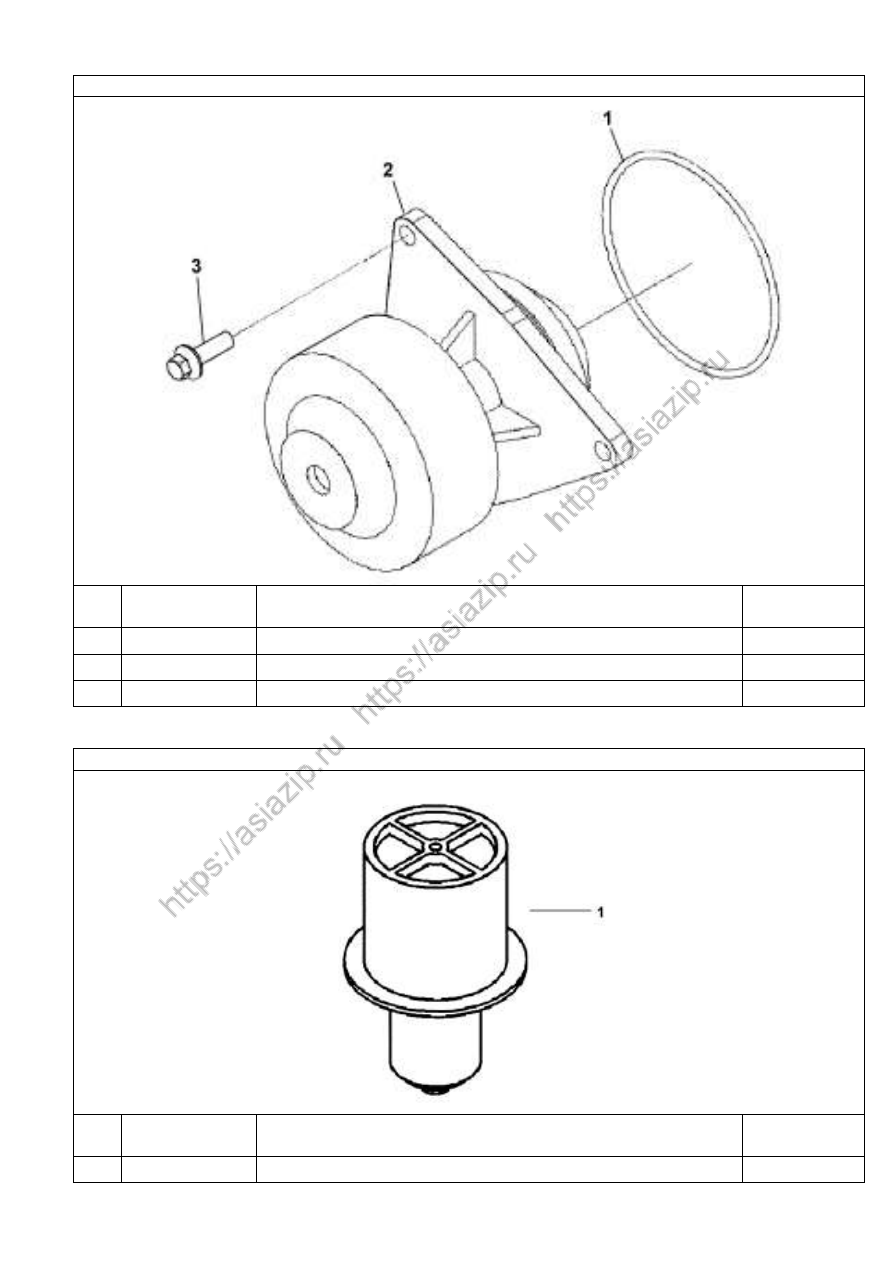

Рис.24.  Компоновка водяного насоса



Н/п

Номер

детали

Название детали

Количество

1

C3940386

Уплотнительное кольцо

1

2

C3966841

Водяной насос

1

3

Q1840828

Шестигранный болт

3




Рис.25. Термостат



Н/п

Номер

детали

Название детали

Количество

1

3940632

Термостат

1



4 0



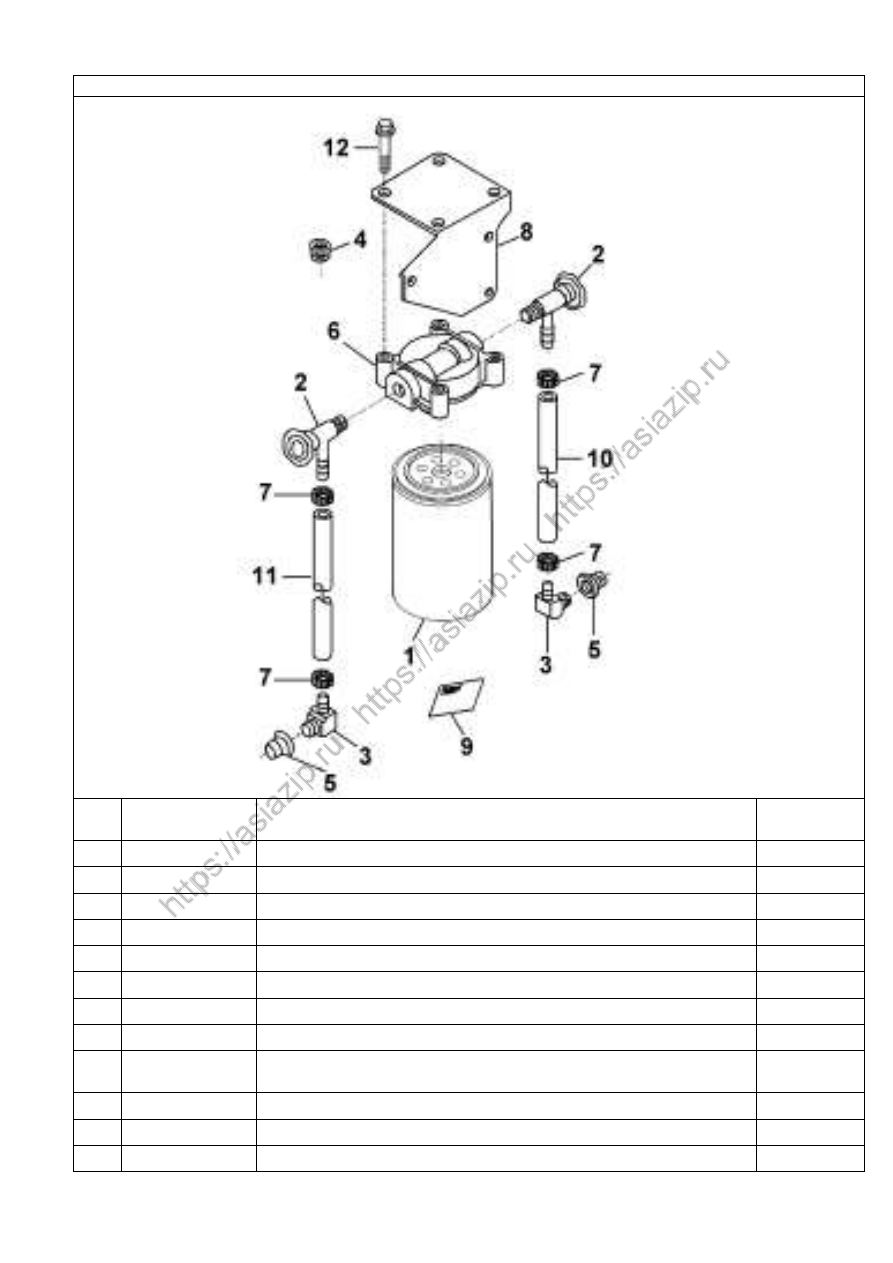

Рис.26.  Компоновка фильтра охлаждающей жидкости



Н/п

Номер

детали

Название детали

Количест

во

1

4058964

Фильтр системы охлаждения

1

2

C179901

Вентиль

2

3

C179903

Угловой штуцер

2

4

C3008469

Коническая пробка

2

5

C3415608

Переходник

2

6

C3415680

Корпус фильтра

1

7

C3910509

Хомут

4

8

C3966481

Кронштейн

1

9

C3973898

Предупредительная надпись для крана водяного
фильтра

1

10

C3975596

Шланг

1

11

C3975597

Шланг

1

12

Q1841030

Болт

4



4 1



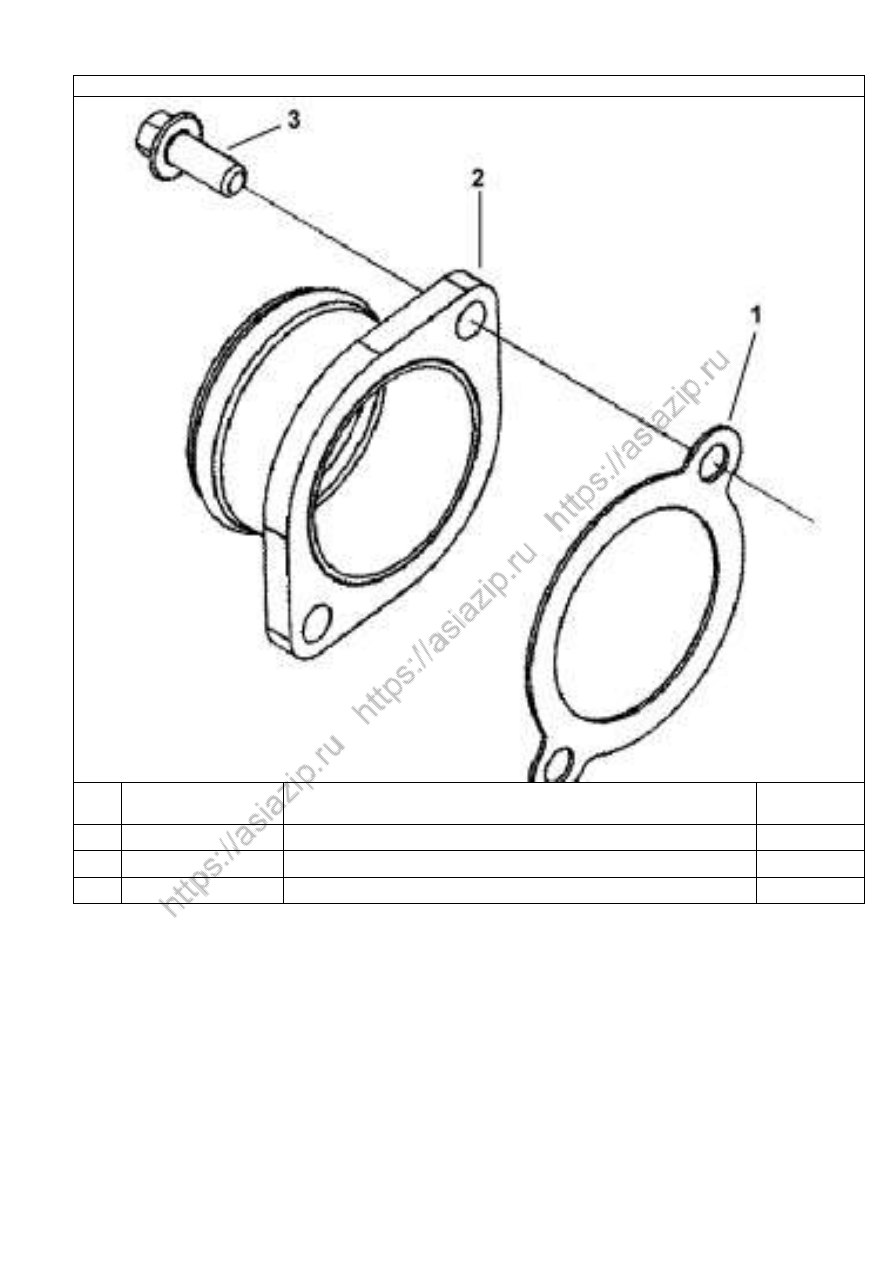

Рис.27.  Патрубок



Н/п

Номер детали

Название детали

Количест

во

1

C3415658

Прокладка

1

2

C3944720

Водоподводящий соединительный патрубок

1

3

Q1840820

Болт

2


















4 2

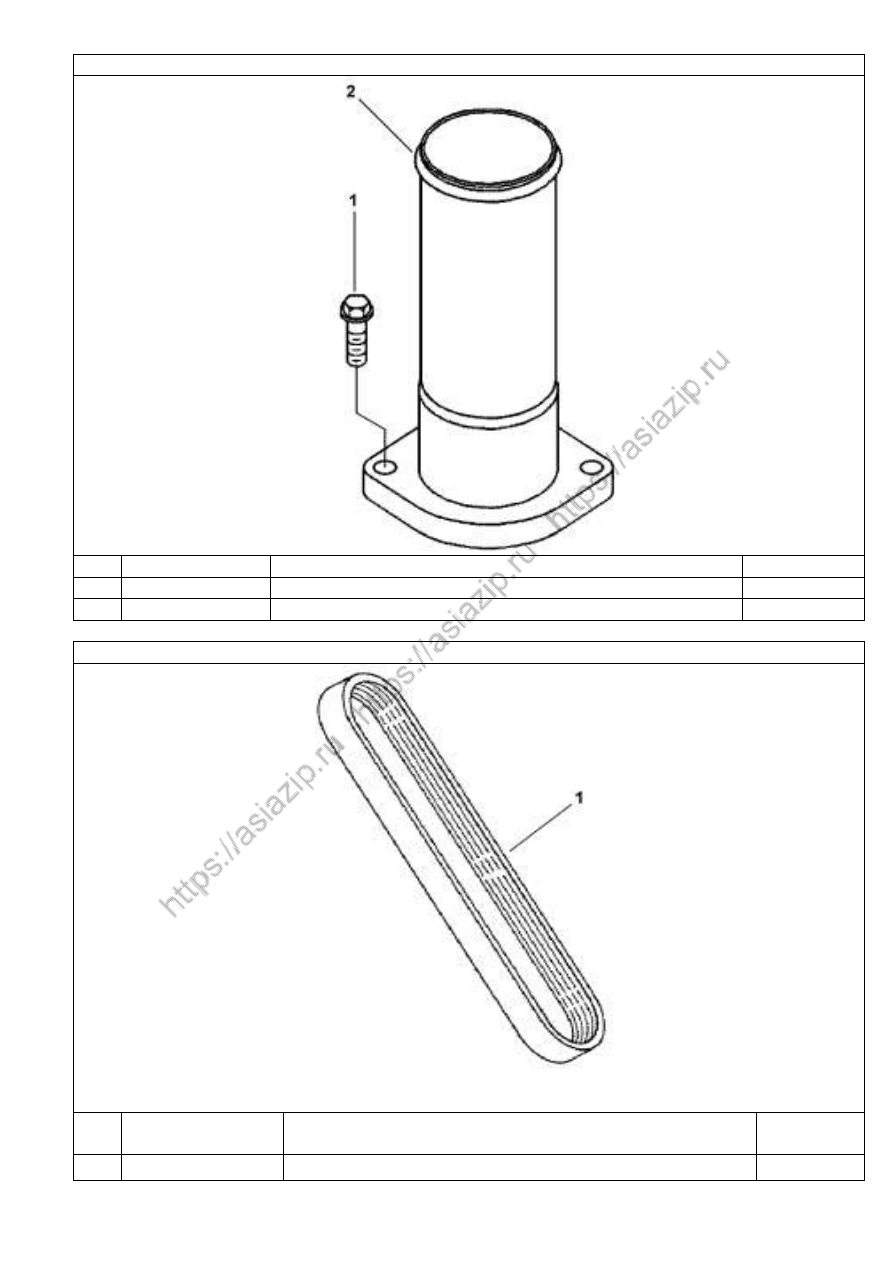

Рис.28.  Патрубок



Н/п  Номер детали

Название детали

Количество

1

C3900631

Болт

2

2

C3944429

Водоотводящий соединительный патрубок

1



Рис.29. Ремень привода водяного насоса



Н/п

Номер детали

Название детали

Количест

во

1

C3911620

Ремень поликлиновой

1



4 3

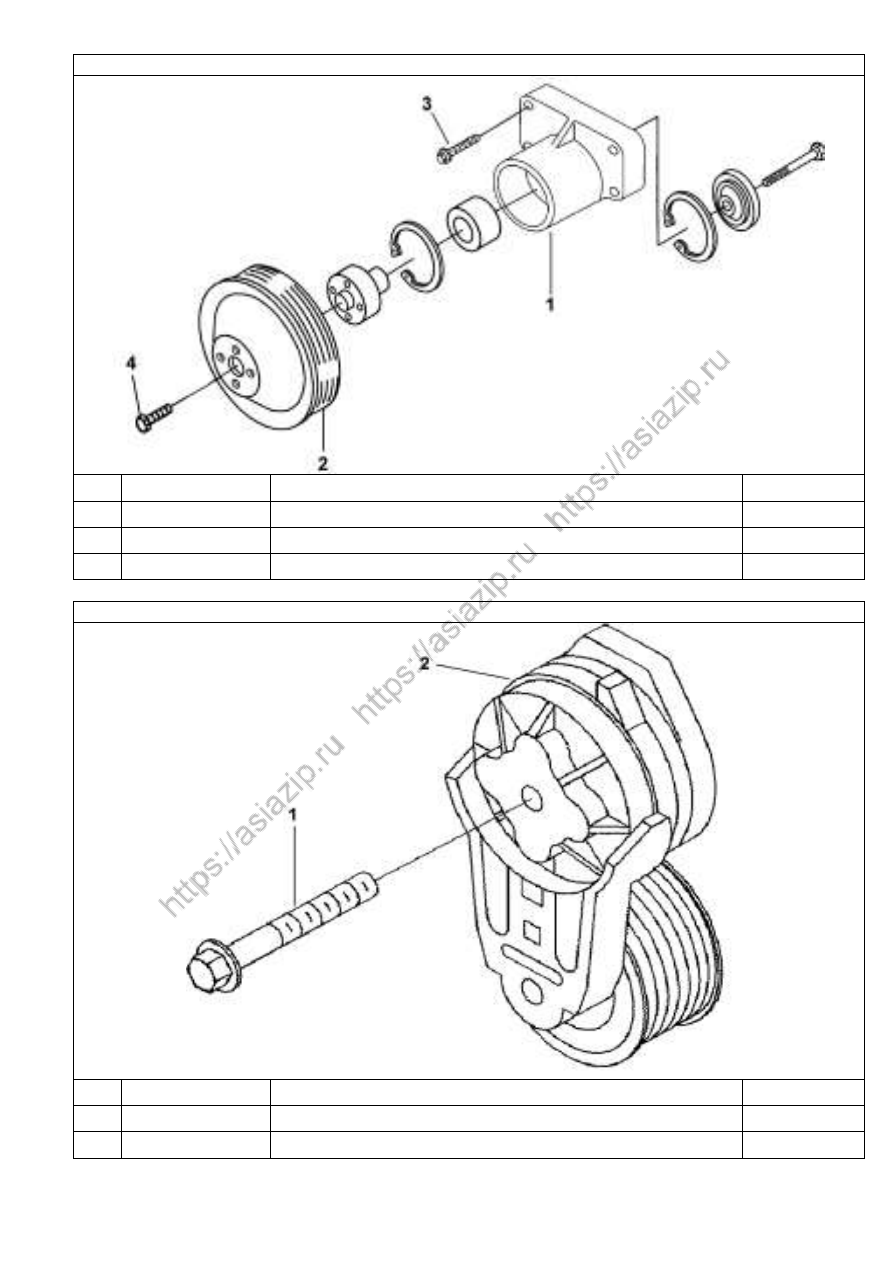

Рис.30.  Компоновка привода вентилятора



Н/п  Номер детали

Название детали

Количество

1

C3415603

Кронштейн вентилятора

1

2

C3926855

Шкив ремня вентилятора

1

3

Q1841050

Шестигранный болт

4



Рис.31.  Натяжной ролик ремня



Н/п  Номер детали

Название детали

Количество

1

C3282433

Болт

1

2

C3936213

Натяжной ролик в сборе

1





4 4

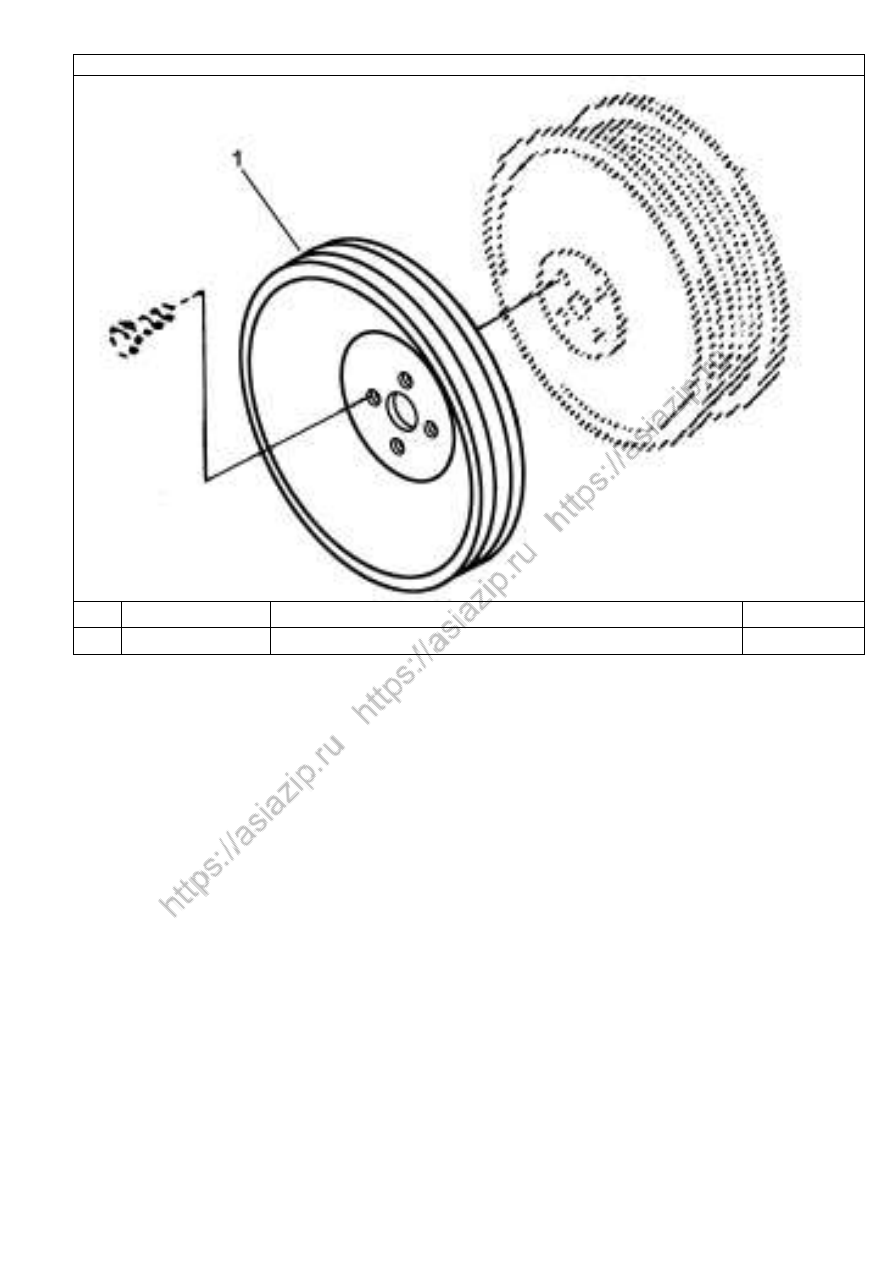

Pис.32 . Шки в



Н/п  Номер детали

Название детали

Количество

1

C3919624

Шкив

1




























4 5



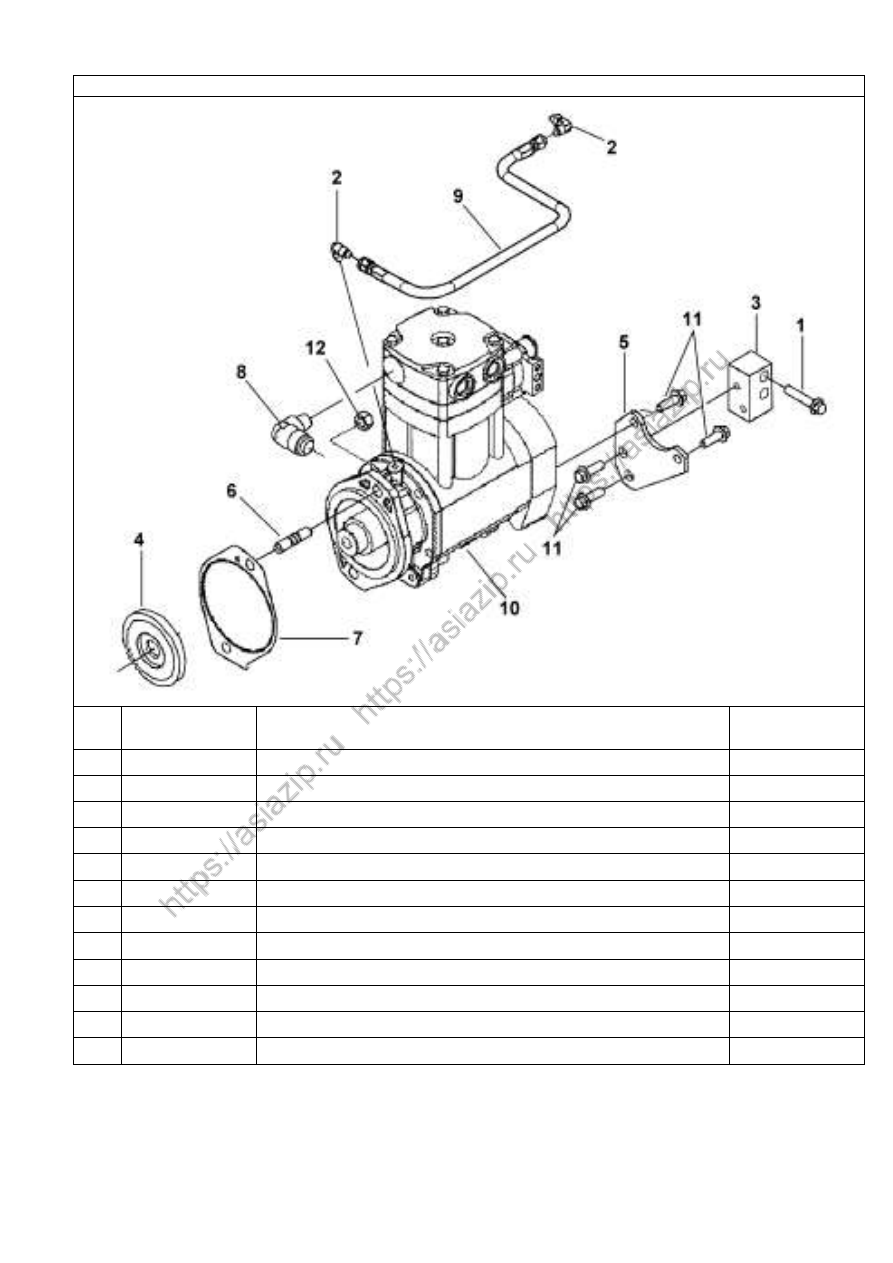

Рис.33. Компоновка компрессора



Н/п

Номер

детали

Название детали

Количество

1

A3901757

Болт

2

2

C3415333

Угольник

1

3

C3415606

Разделительный блок

1

4

C3415607

Шестерня компрессора

1

5

C3934079

Кронштейн компрессора

1

6

C3937122

Шпилька

2

7

C3940245

Прокладка

1

8

C3976749

Угольник

1

9

C3976797

Шланг компрессора

1

10

C4936535

Компрессор в сборе

1

11

Q1841030

Болт

4

12

Q32012

Болт

2










4 6



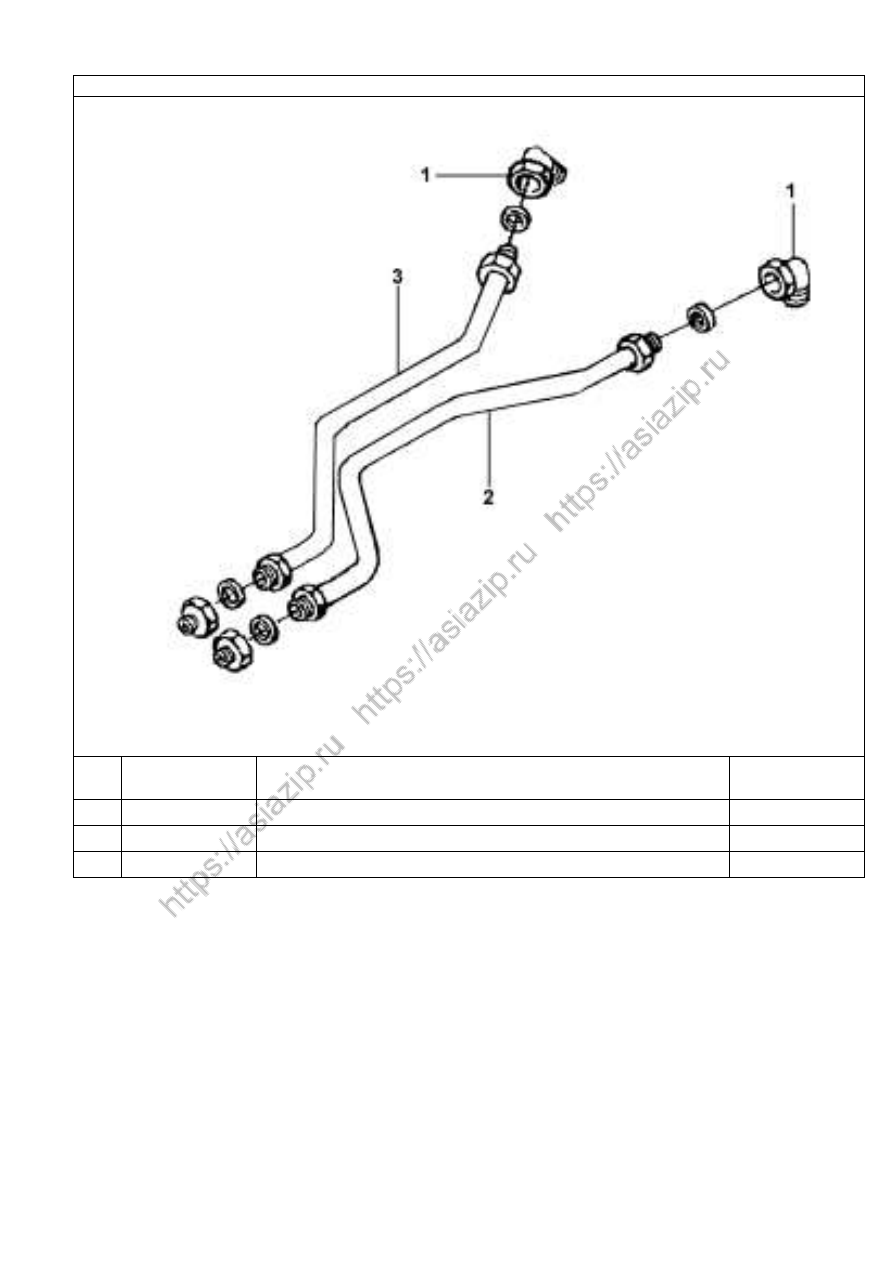

Рис.34. Трубки подвода охлаждающей жидкости к компрессору






Н/п

Номер

детали

Название детали

Количество

1

C3415327

Угольник

2

2

C3970801

Водозаборная трубка охлаждения компрессора

1

3

C3970803

Выпускная трубка охлаждения компрессора

1





4 7



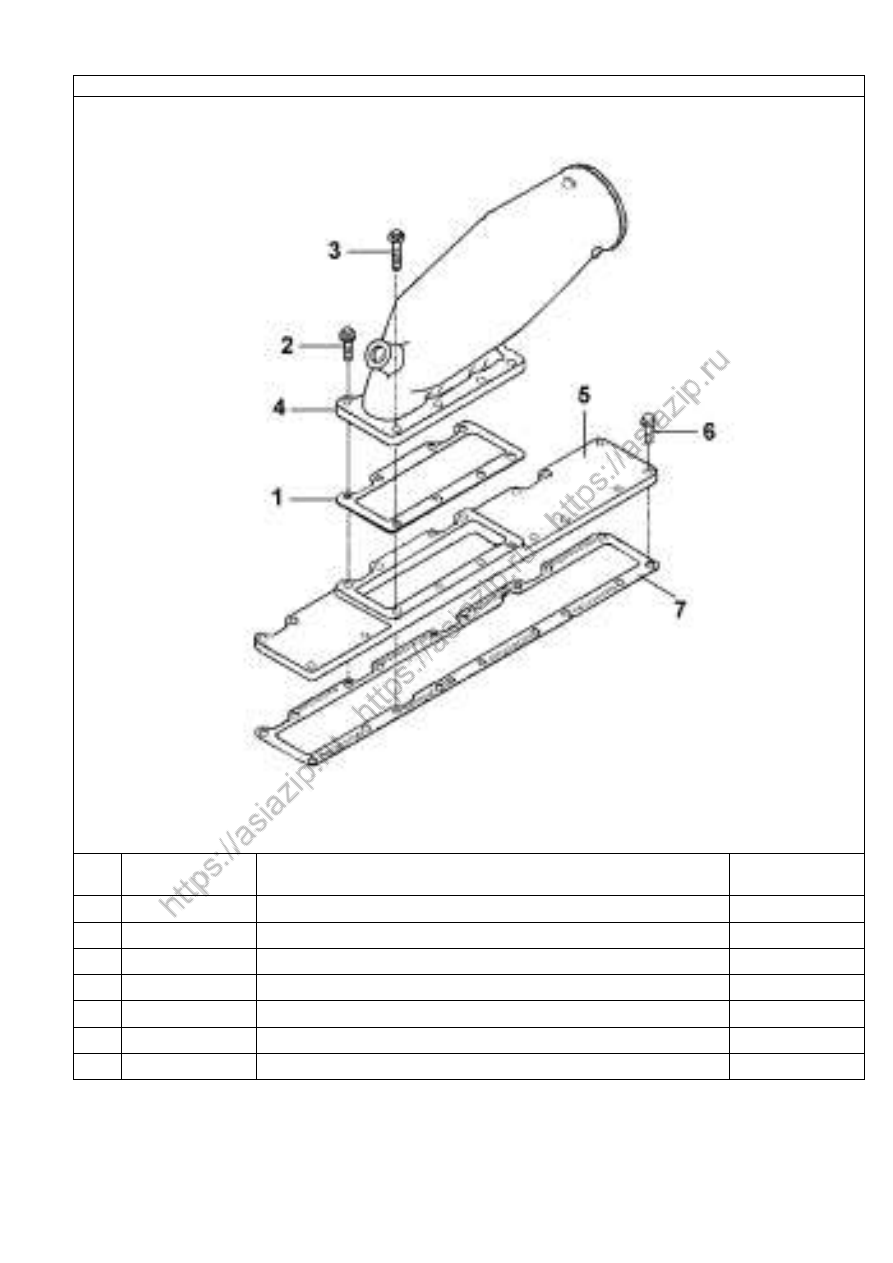

Рис.35. Компоновка впускного газопровода





Н/п

Номер

детали

Название детали

Количество

1

C3415610

Прокладка

1

2

C3900631

Болт

1

3

C3900633

Болт

7

4

C3970383

Патрубок

1

5

C3354397

Крышка впускного коллектора

1

6

C3938036

Болт

11

7

D3936993

Прокладка

1










4 8



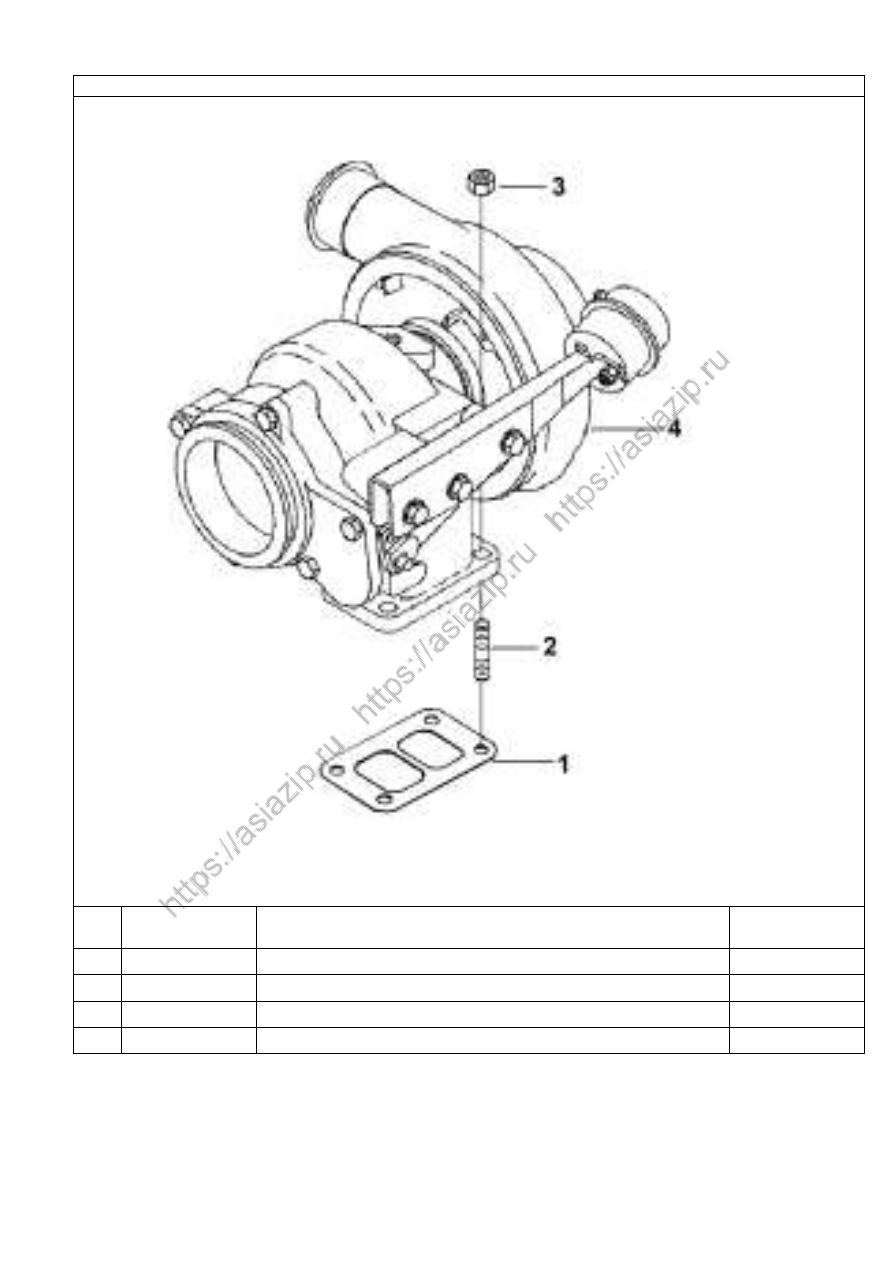

Рис.36. Компоновка турбокомпрессор






Н/п

Номер

детали

Название детали

Количество

1

C3755843

Прокладка

1

2

C3818823

Шпилька

4

3

C3818824

Гайка

4

4

C4051323

Турбокомпрессор

1










4 9

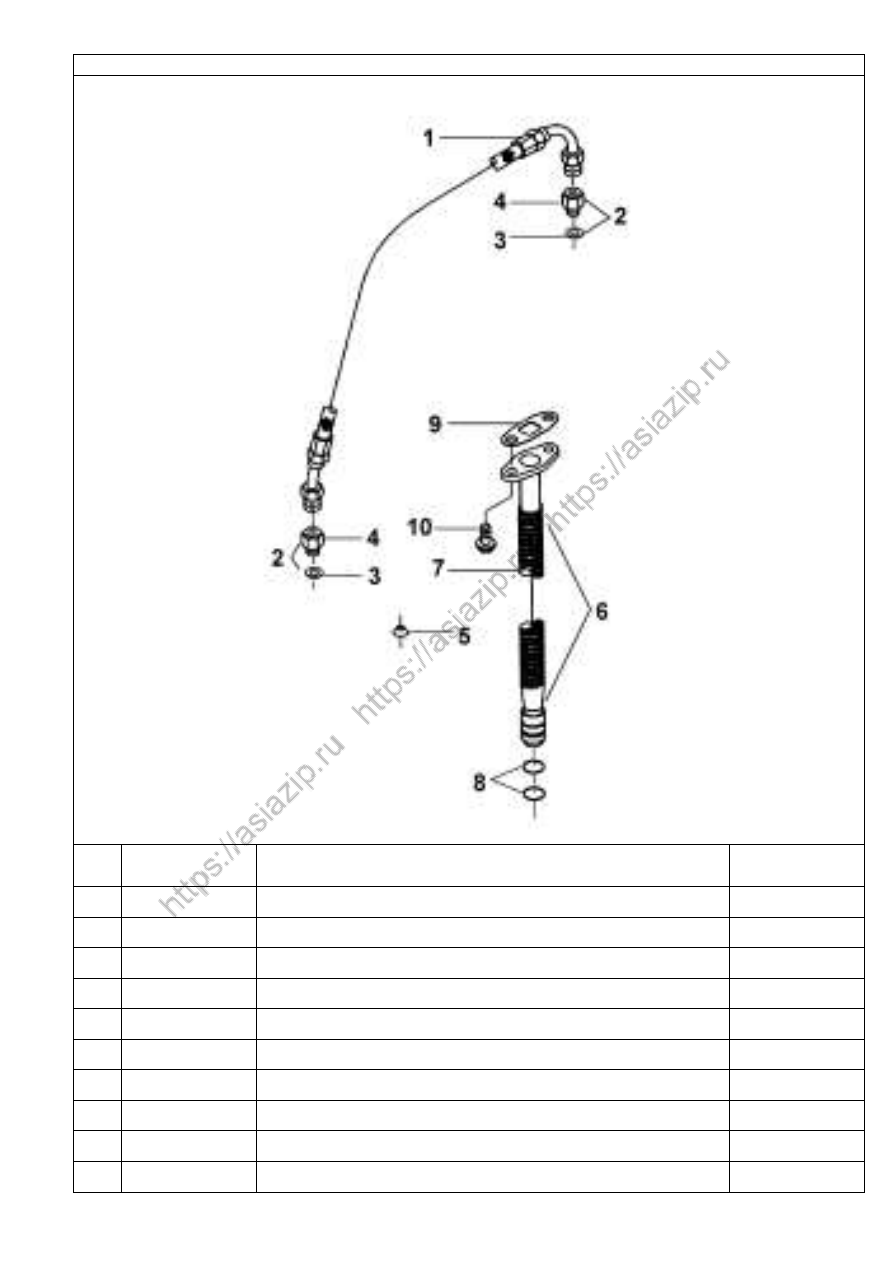

Рис.37. Трубопровод смазки турбокомпрессора



Н/п

Номер

детали

Название детали

Количество

1

C3415317

Шланг турбокомпрессора

1

2

C3415347

Штуцер

2

3

C3037236

Уплотнительное кольцо

1

4

C3415328

Штуцер

1

5

C3924389

Уплотнительная шайба

2

6

C3928629

Трубопровод турбокомпрессора

1

7

C3926842

Трубопровод турбокомпрессора

1

8

C3928624

Уплотнительная шайба

2

9

C3937706

Прокладка

1

10

Q1840820

Болт

2



5 0

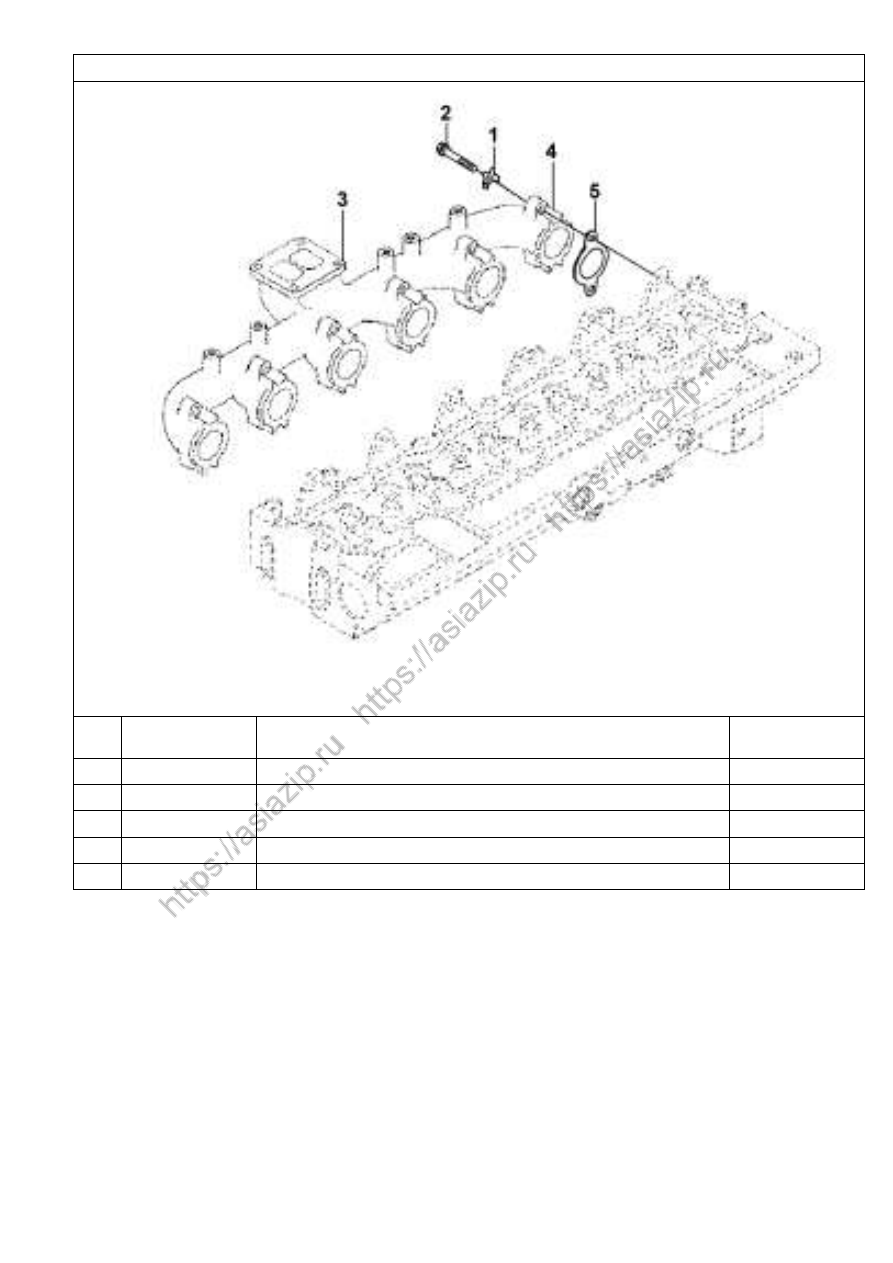

Рис.38. Коллектор выпускной



Н/п

Номер

детали

Название детали

Количество

1

C3914708

Прокладка

12

2

C3929537

Болт

12

3

C3929779

Выпускной коллектор

1

4

C3929779R

Выпускной коллектор

1

5

C3932063

Прокладка

6


















5 1



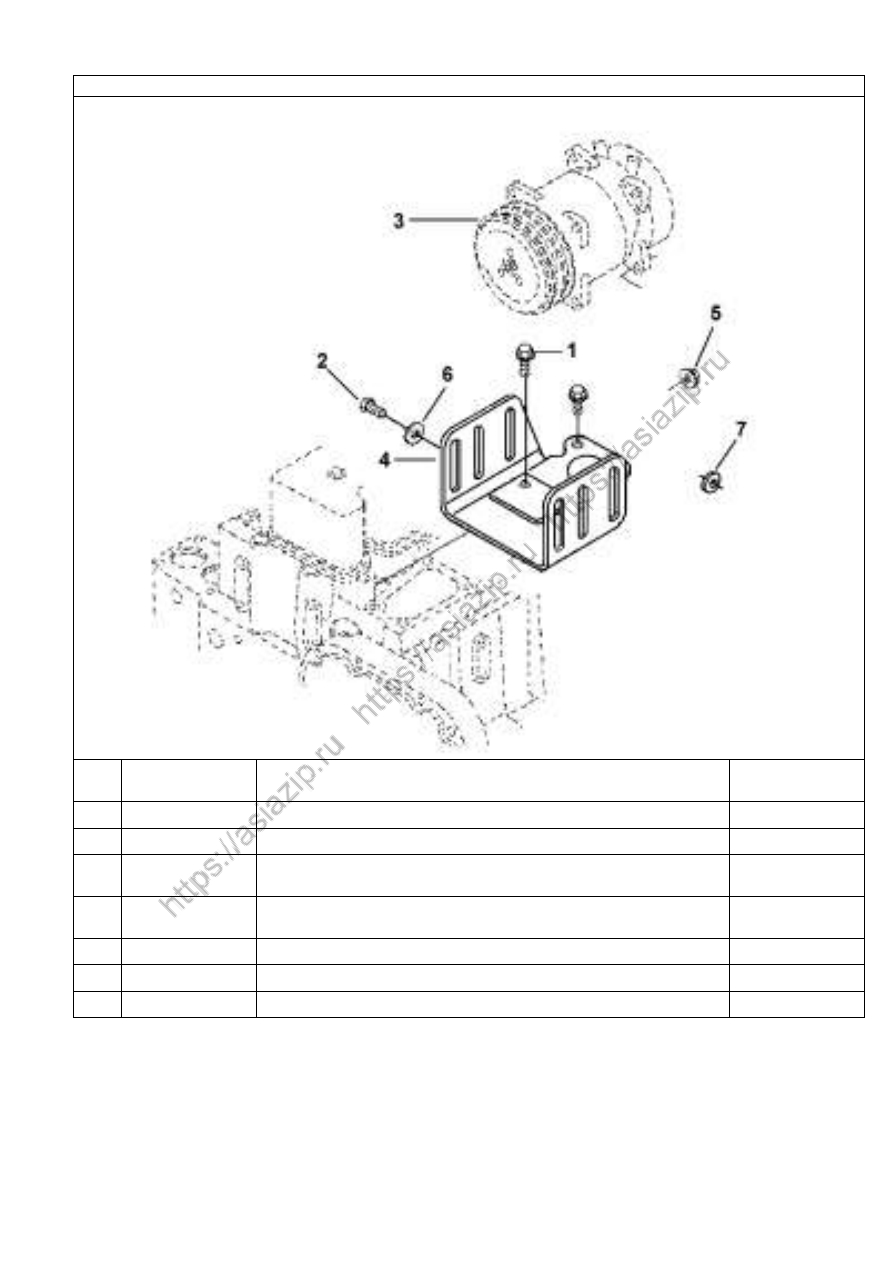

Рис.39. Компоновка компрессора кондиционера



Н/п

Номер

детали

Название детали

Количество

1

C3902460

Болт

4

2

C3903464

Болт

4

3

C4932682

Компрессор кондиционера в сборе (8104010 -
C0103)

1

4

C4932683

Кронштейн компрессора кондиционера  (8104015-
C0102)

1

5

Q340B10

Гайка

4

6

Q40110

Шайба

4

7

Q40310

Стопорная шайба

4





5 2



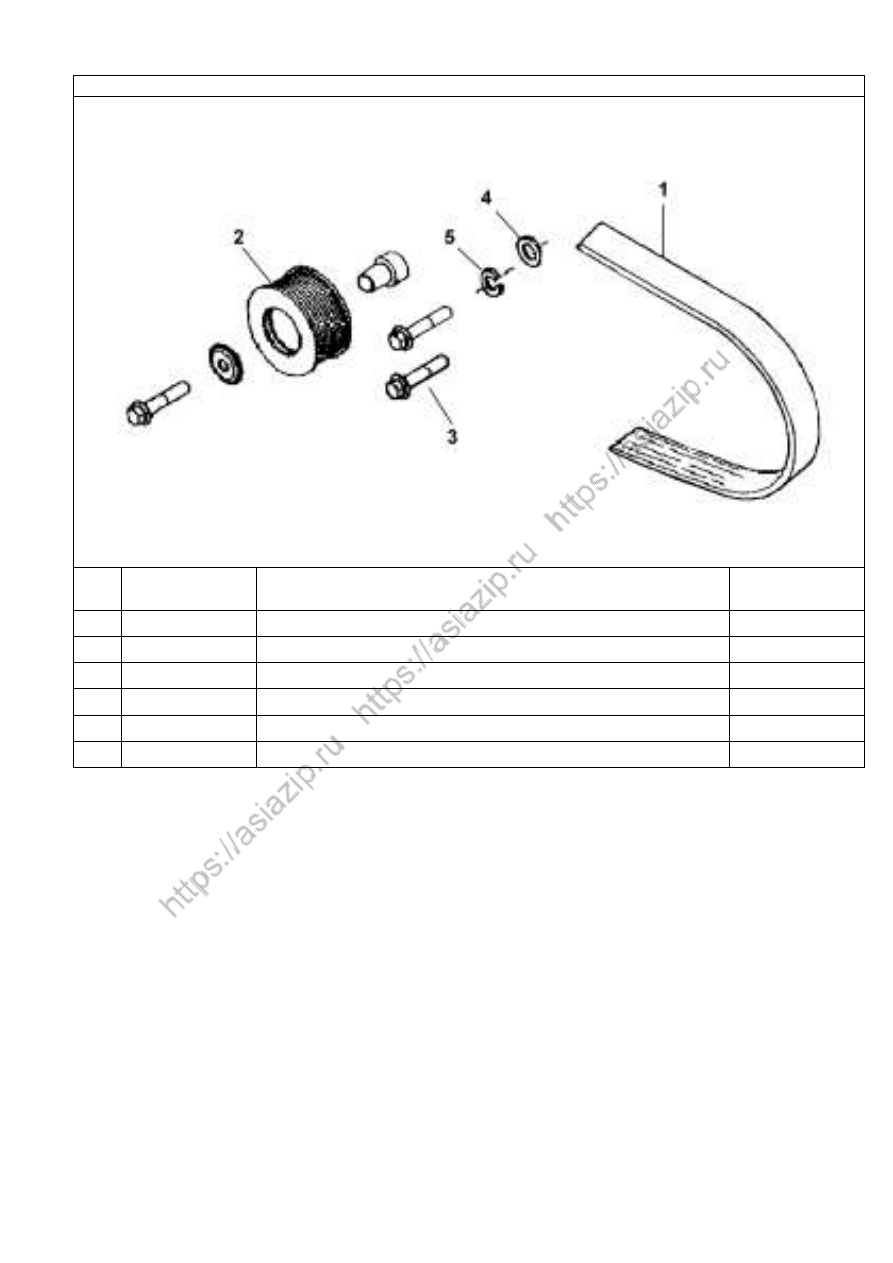

Рис.40. Компоновка привода кондиционера



Н/п

Номер

детали

Название детали

Количество

1

81Z2 4-04012   Ремень поликлиново й

1

2

C4934864

Промежуточный вал

1

3

Q150B0830

Болт

3

4

Q40108

Шайба

3

5

Q40308

Стопорная шайба

3



81Z4 5-03070   Нат яжной ролик в сборе

1





5 3



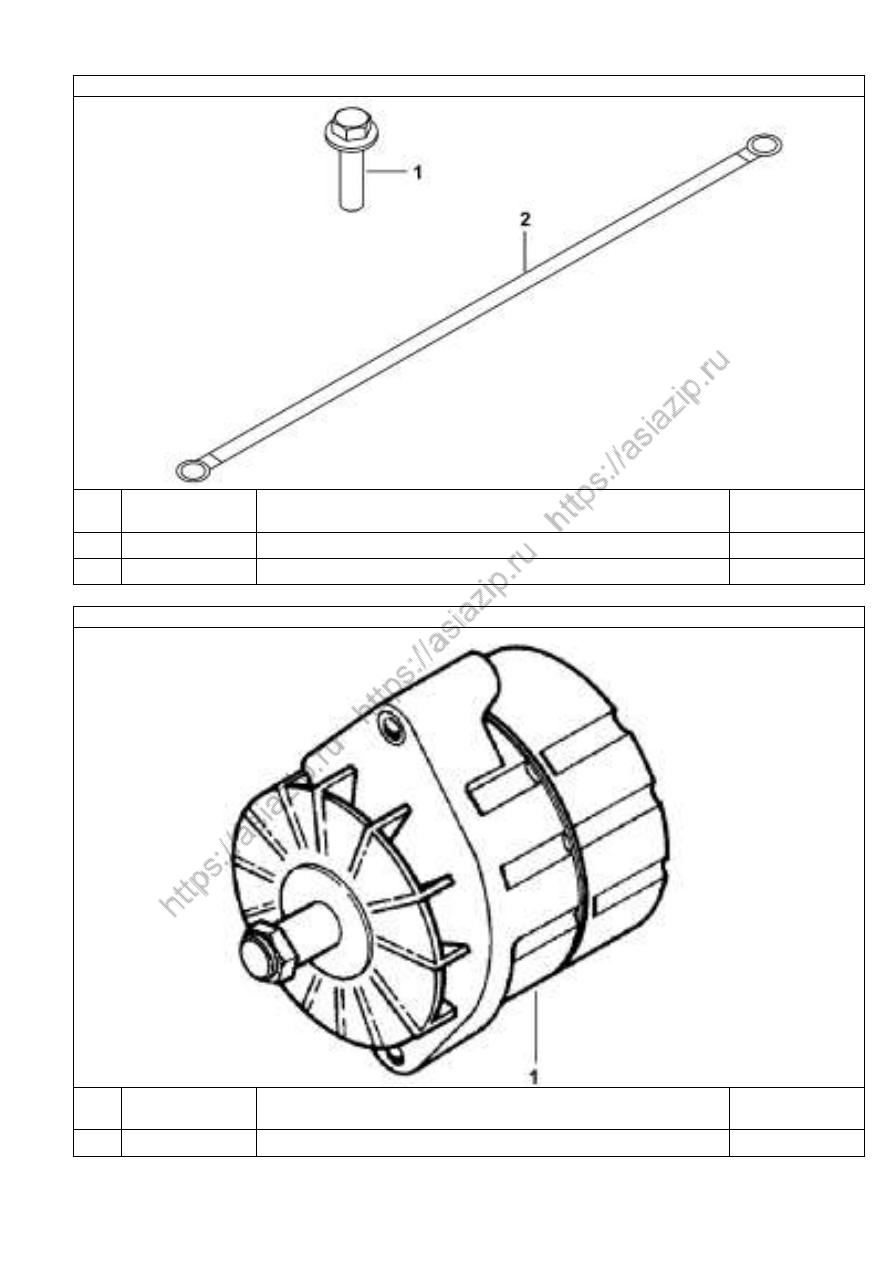

Рис.41. Провод  “массы” двигателя



Н/п

Номер

детали

Название детали

Количество

1

C3903990

Болт

1

2

C4932506

Провод массовый (37N-24320)

1



Рис.42. Генератор



Н/п

Номер

детали

Название детали

Количество

1

C4930794

Генератор

1





5 4



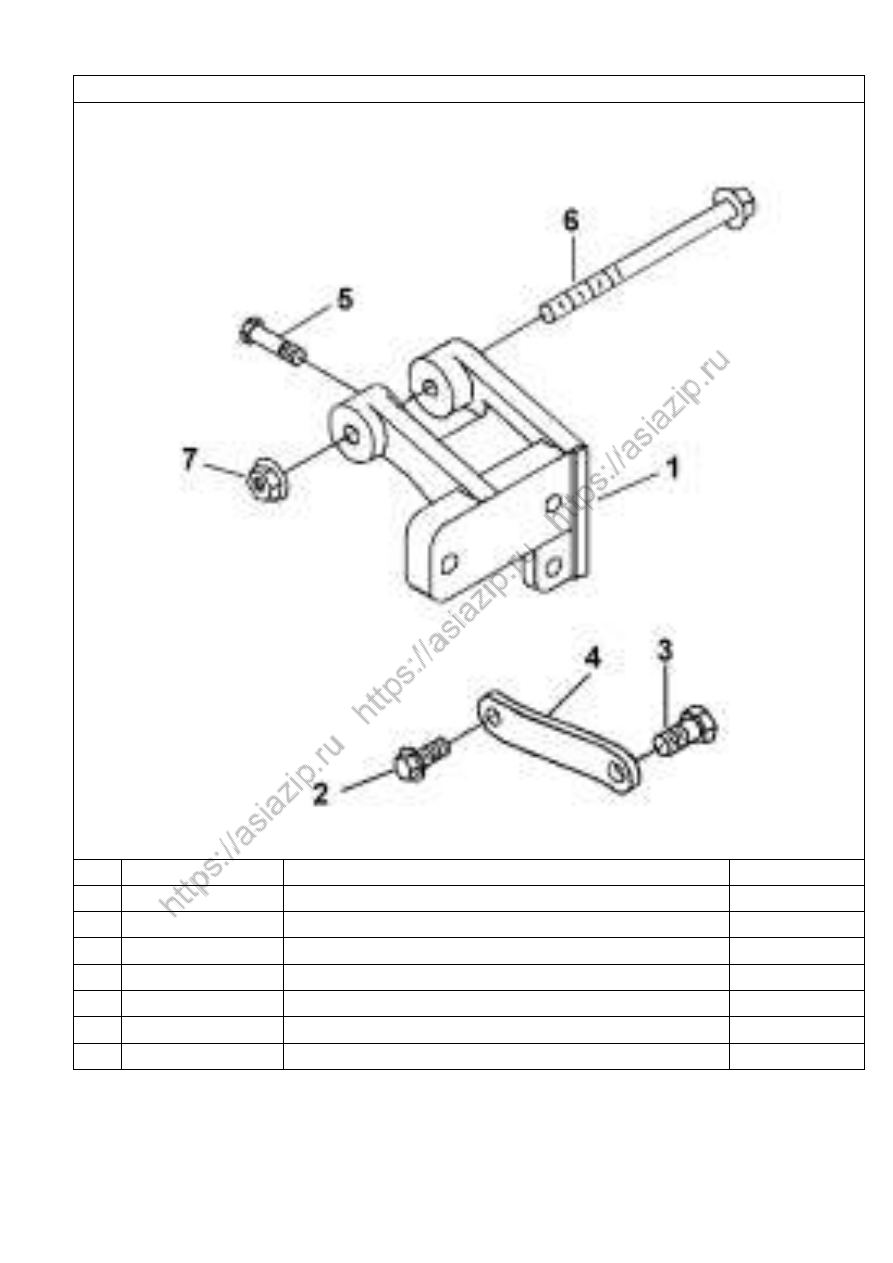

Рис.43. Компоновка деталей для установки генератора



Н/п

Номер детали

Название детали

Количество

1

C3415692

Кронштейн

1

2

C3901249

Болт

1

3

C3902460

Болт

1

4

C3944312

Опора генератора

1

5

Q1841030

Болт

3

6

Q18412120 -0H1   Болт

1

7

Q32012

Гайка

1









5 5

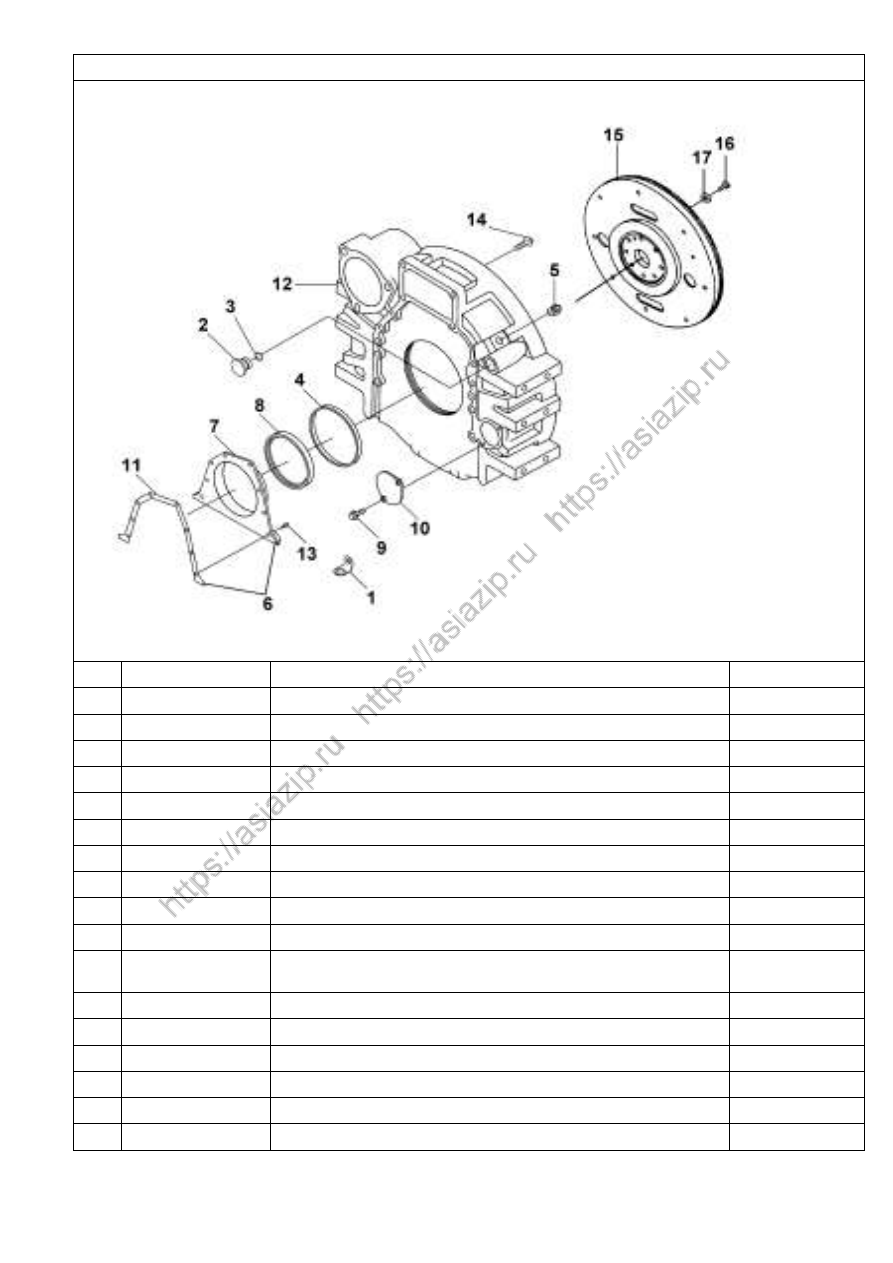

Рис.44.  Установка картера маховика, маховик и его крепление





Н/п  Номер детали

Название детали

Количество

1

A3909670

Зажим

1

2

A3910248

Пластиковая заглушка

1

3

A3910260

Уплотнительное кольцо

1

4

A3912473

Уплотнительное кольцо

1

5

C3008469

Шестигранная пробка

1

6

C3357700

Держатель заднего сальника

1

7

C3933384

Держатель заднего сальника

1

8

C3968563

Задняя манжета коленчатого вала

1

9

C3900630

Шестигранный болт

2

10

C3908095

Заглушка

1

11

C3939353

Уплотнительная прокладка дер жателя заднего
сальника

1

12

C3966571

Картер маховика

1

13

C3991306

Шестигранный болт

8

14

Q1841240 -0H1  Шестигранный болт

12

15

A3960780

Маховик в сборе

1

16

C3415323

Болт маховика

8

17

C3900269

Шайба

8






5 6

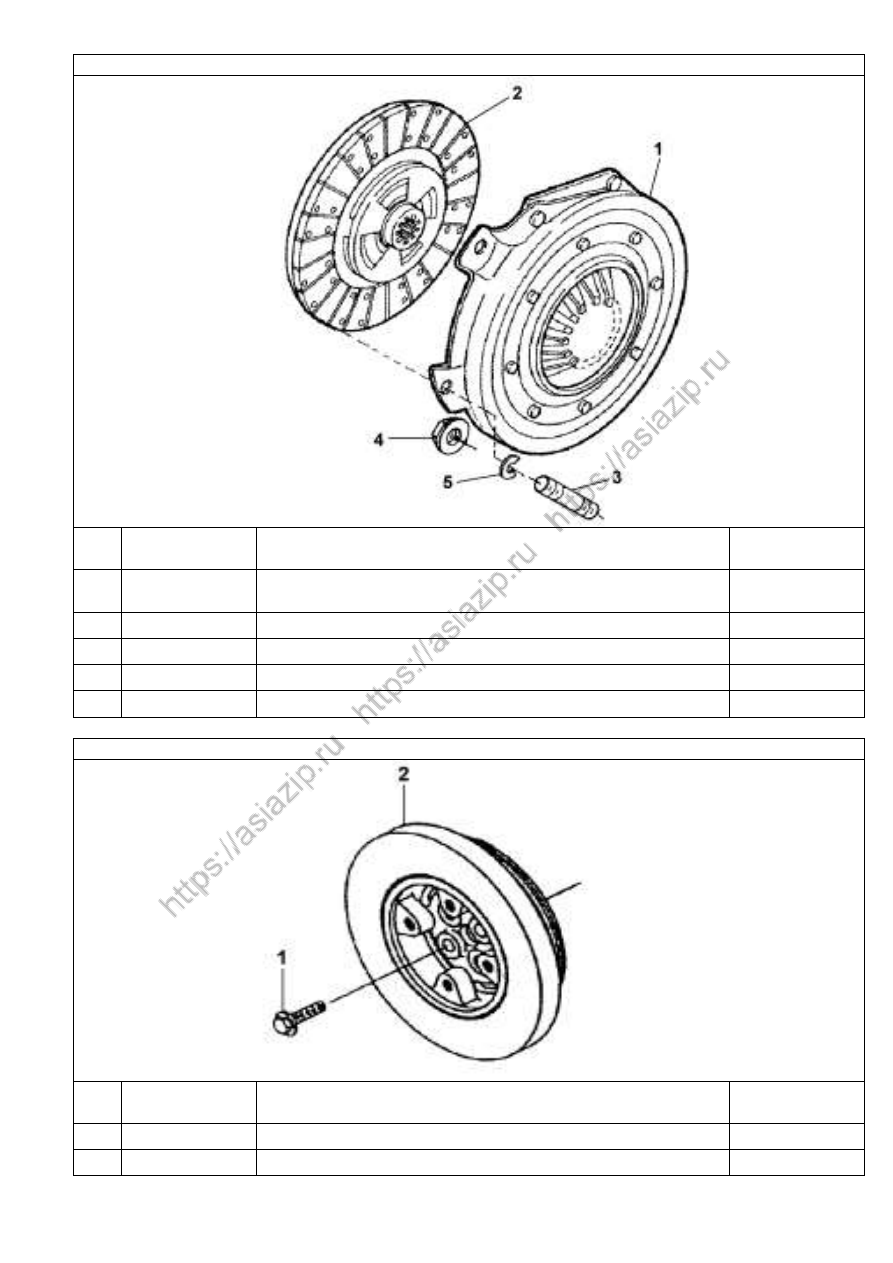

Рис.45. Сцепление



Н/п

Номер

детали

Название детали

Количество

1

C3968253

Корпус муфты сцепления и нажимной диск в
сборе

1

2

C3968254

Диск сцепления ведомый в сборе

1

3

Q1201265

Шпилька

8

4

Q340B12

I-  об разн ая шестигранная гайка

8

5

Q40312

Стопорная шайба

8



Рис.46. Гаситель крутильных колебаний



Н/п

Номер

детали

Название детали

Количество

1

C3906733

Болт

4

2

C3925567

Гаситель крутильных колебаний

1



5 7



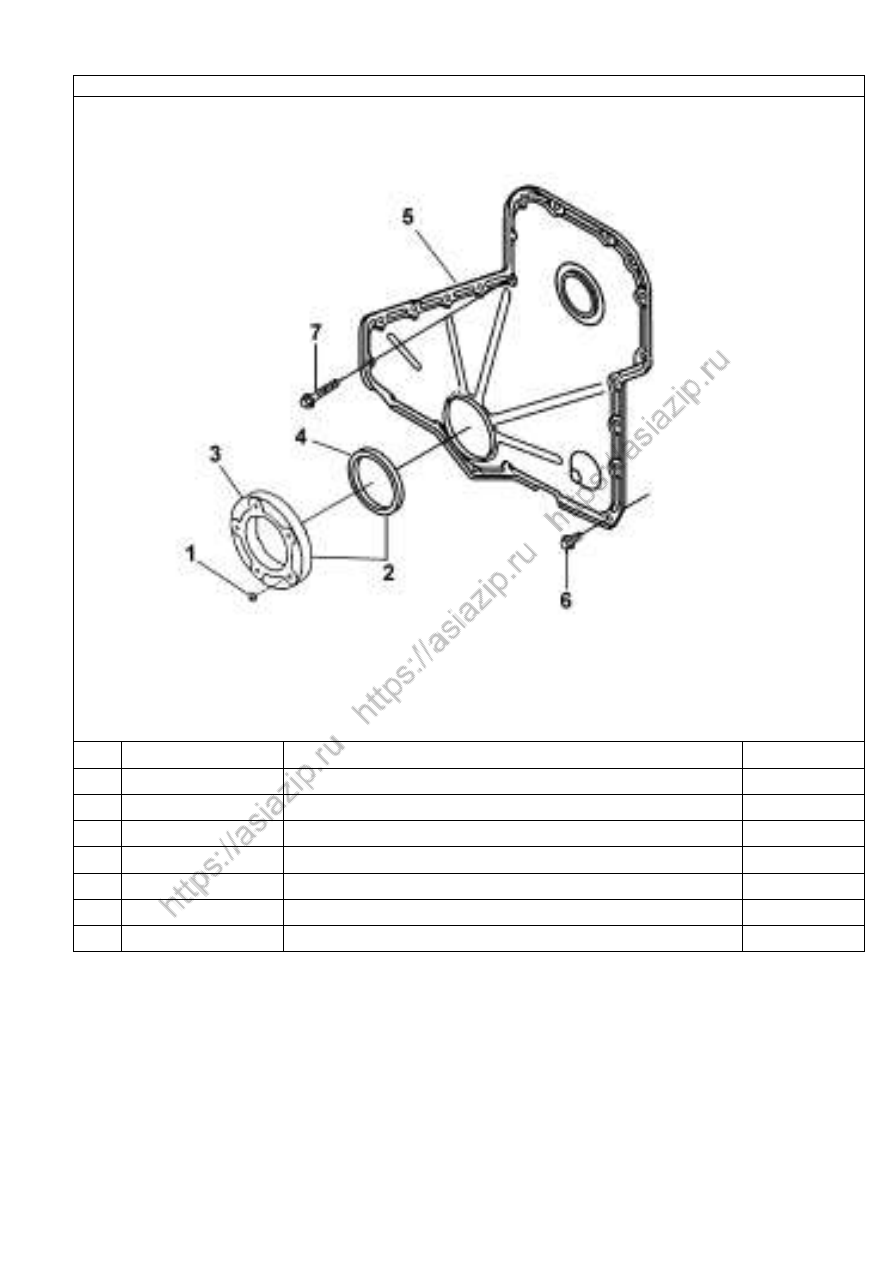

Рис.47. Крышка блока шестерён



Н/п

Номер детали

Название детали

Количество

1

C3938077

Гайка

5

2

C3942535

Передний сальник колен чатого вала в сборе

1

3

C3941786

Держатель сальника

1

4

C3968562

Манжета коленчатого вала

1

5

C3943813

Крышка шестерёнчатой камеры

1

6

Q1840816 -0H1

Болт

13

7

Q1840850 -0H1-J 1   Болт

11





5 8



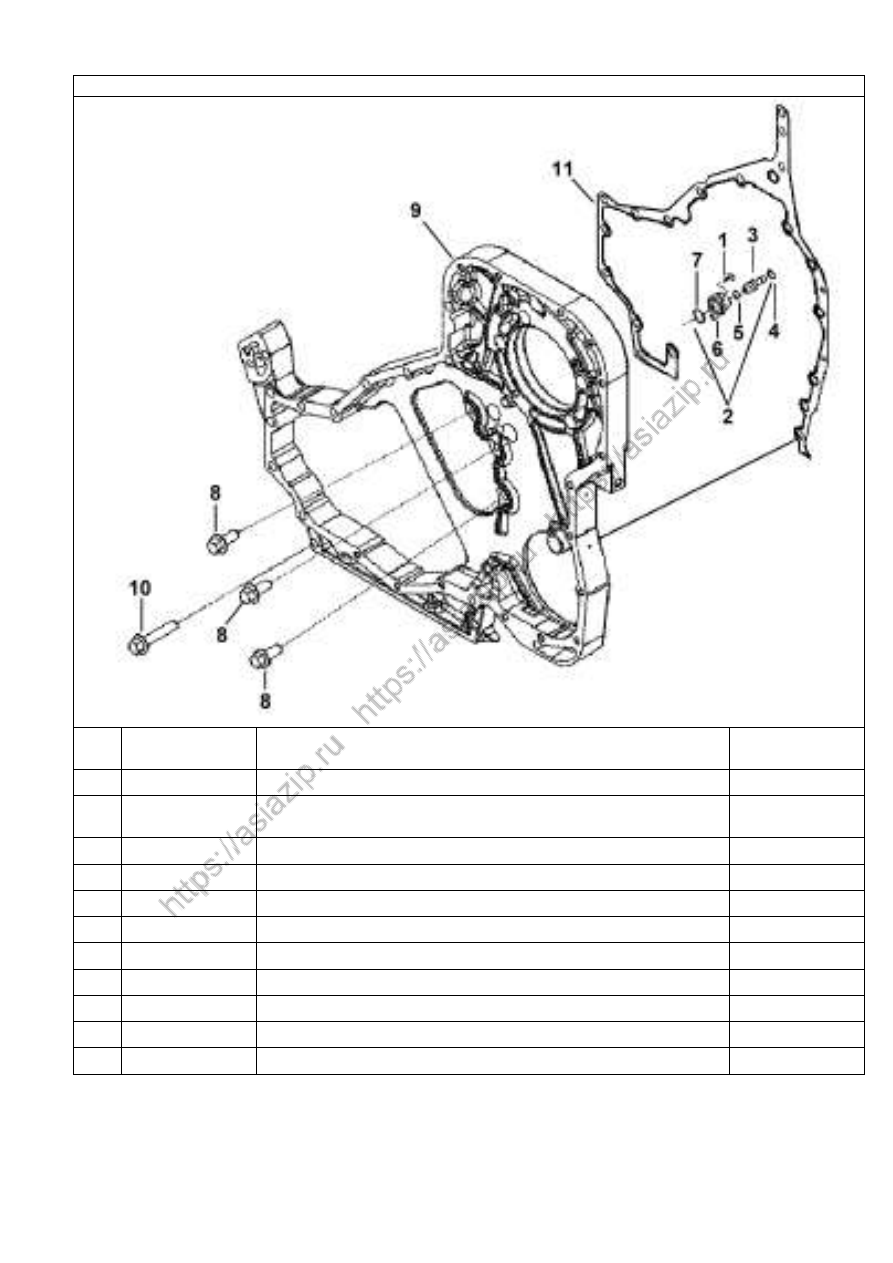

Рис.48. Картер блока распределительных шестерён



Н/п

Номер

детали

Название детали

Количество

1

C3907998

Винт

2

2

C3913995

Палец для установки поршня в верхнюю мертвую
точку

1

3

C3903924

Палец

1

4

C3904849

Стопорное кольцо

1

5

C3913994

Уплотнительная шайба

1

6

C3919683

Втулка

1

7

C3915772

Уплотнительное кольцо

1

8

C3926846

Болт

3

9

C3938086

Картер блока распределительных шестерён

1

10

C3943885

Болт

3

11

C3944293

Прокладка

1










5 9



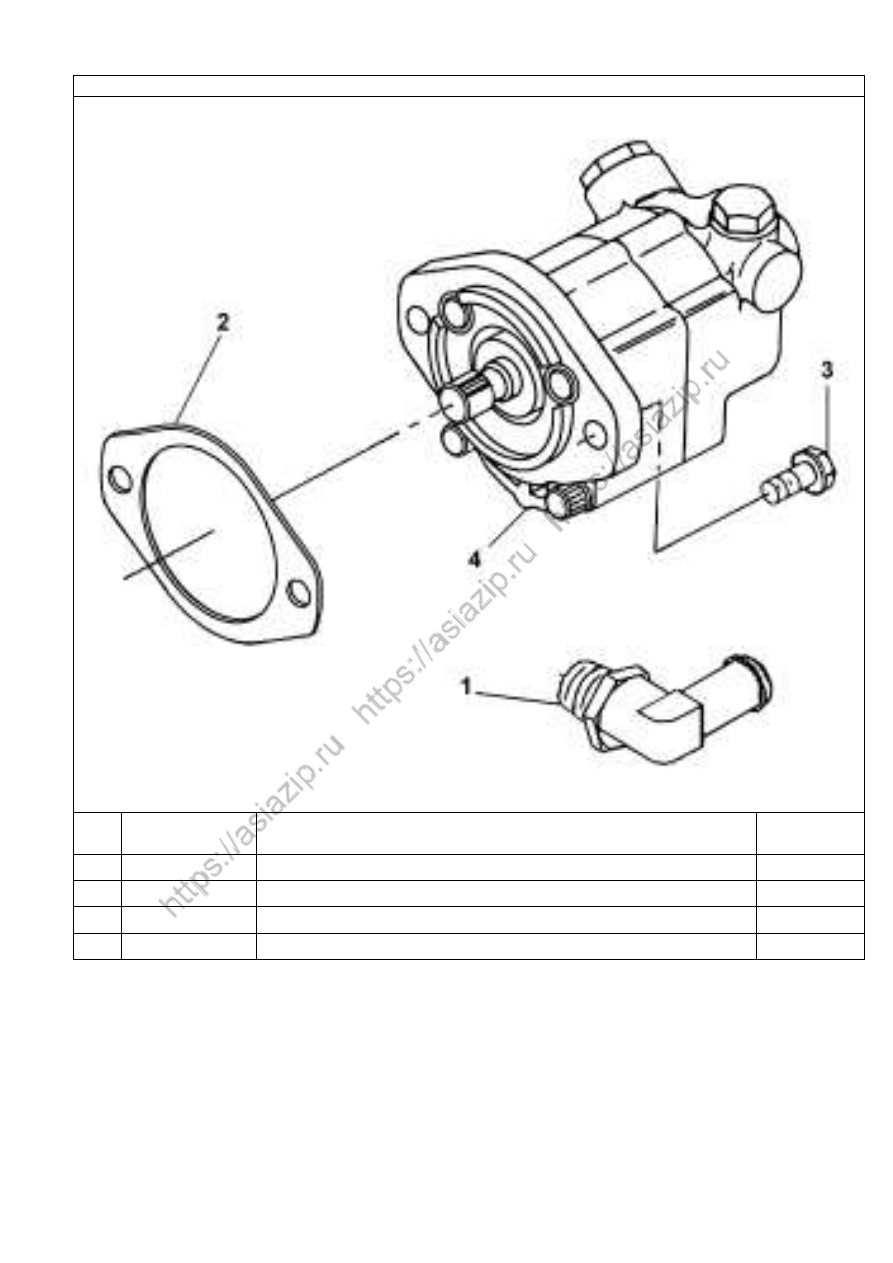

Рис.49. Компоновка гидронасоса рулевого управления



Н/п  Номер детали

Название детали

Количест

во

1

34Z0 7-06025   Угольник

1

2

C154916

Прокладка

1

3

C3903464

Болт

2

4

C4930793

Насос гидроусилителя в сборе (3406 ZB3-001)

1















6 0

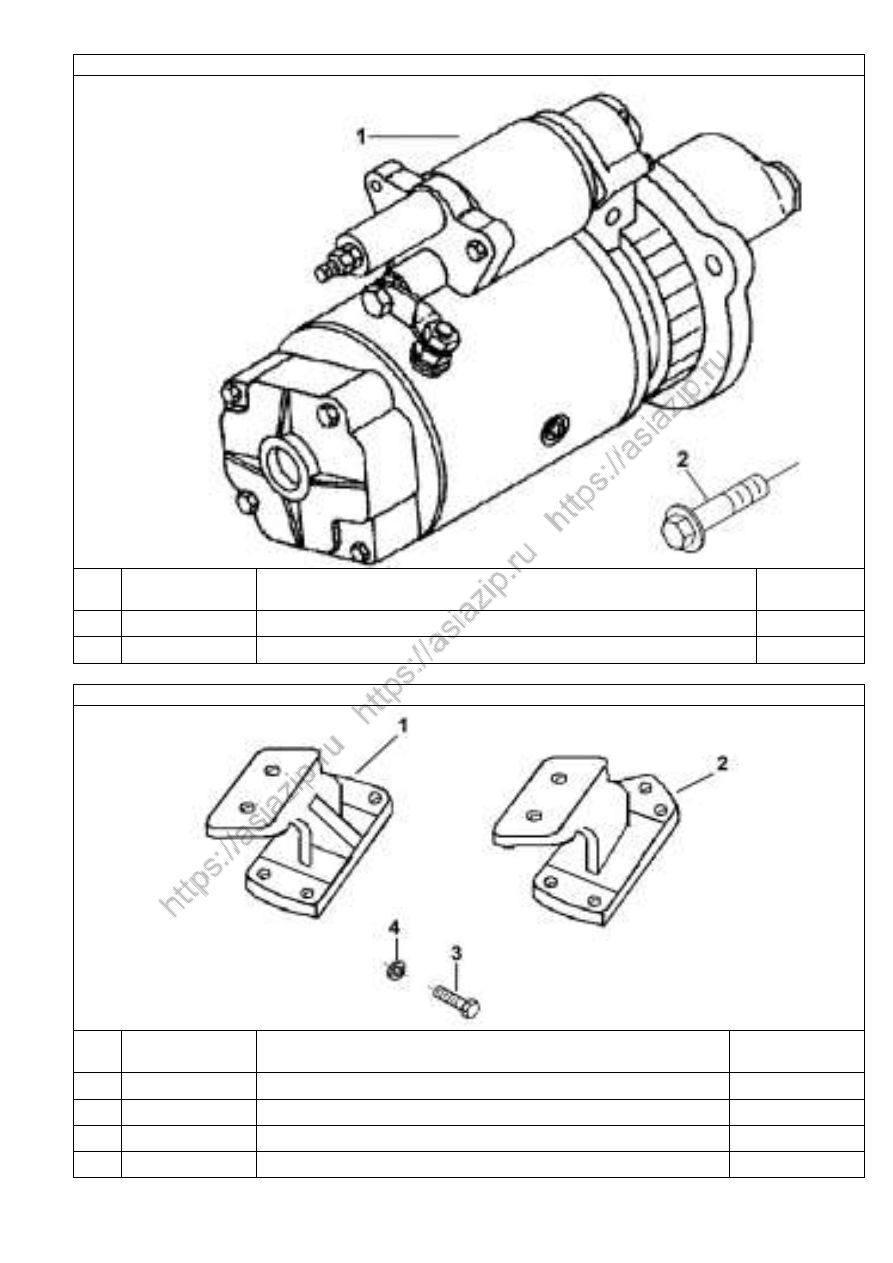

Рис.50. Стартер и его крепление



Н/п

Номер

детали

Название детали

Количест

во

1

C3908321

Болт

3

1

C3415538

Стартер

1



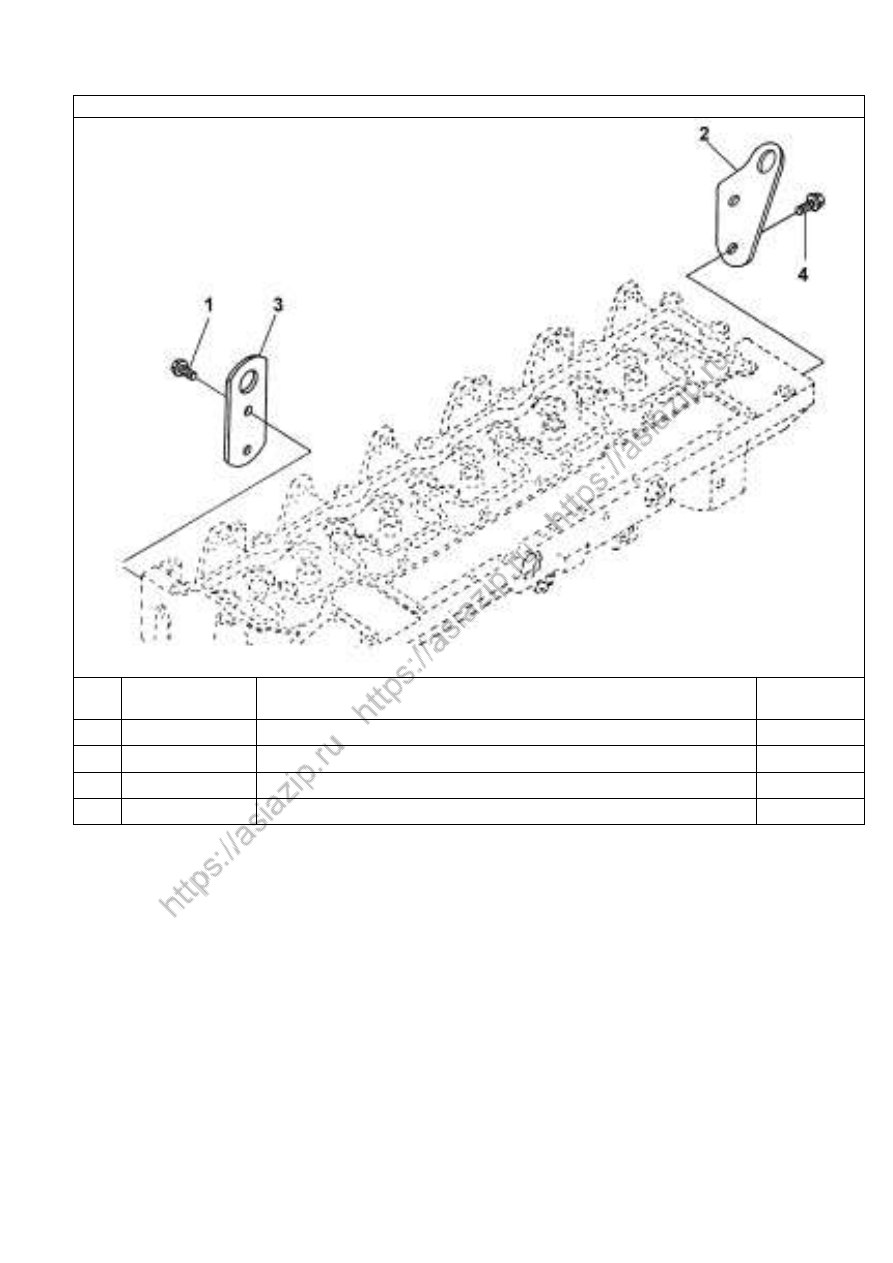

Рис.51. Кронштейны передней подвески двигателя



Н/п

Номер

детали

Название детали

Количество

1

10Z66-01013   Левый кроншт ейн п ередн ей подвески двигателя

1

2

10Z66-01014   Правый крон штейн передней  подвески двигателя

1

3

C3967247

Болт

8

4



Гайка

8



6 1



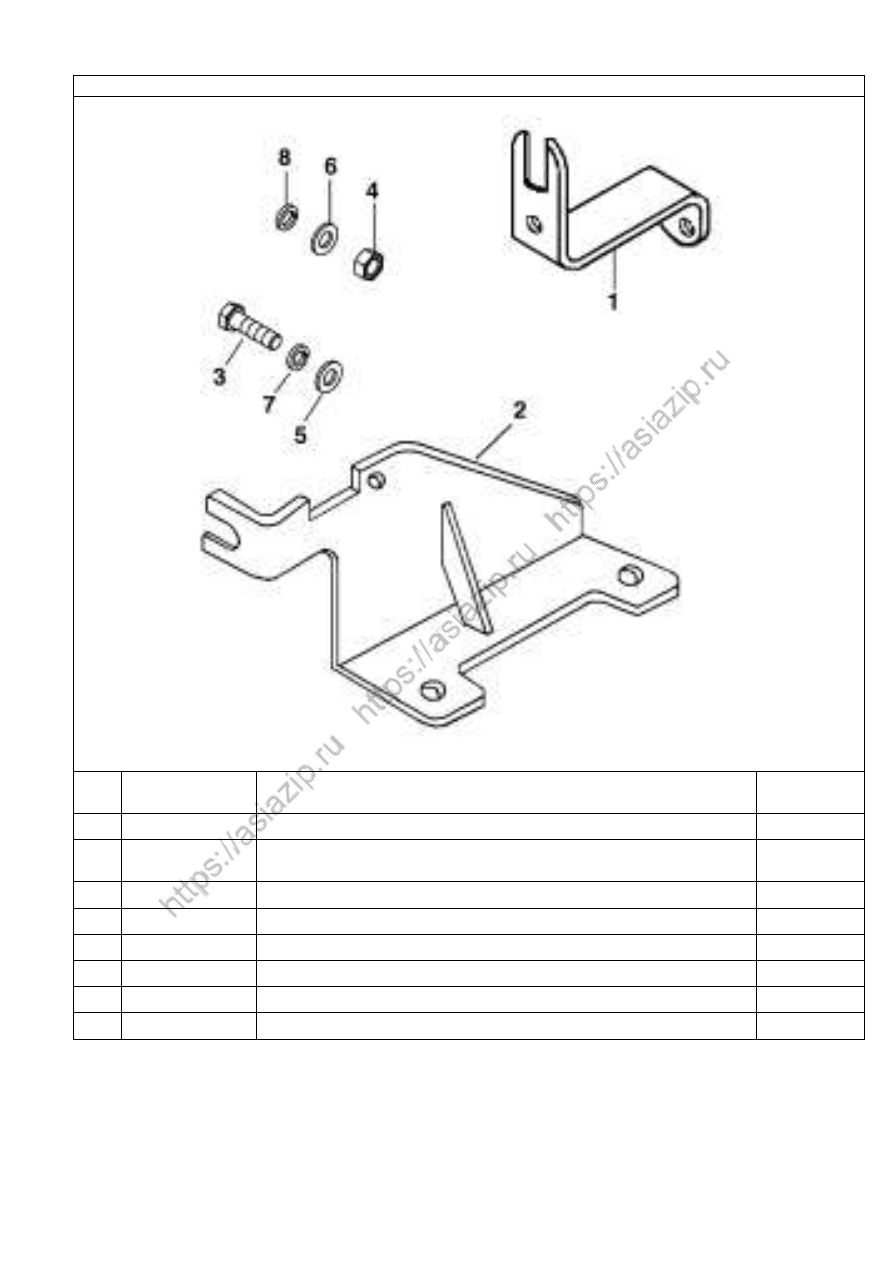

Рис.52. Компоновка крепления троса акселерата





Н/п

Номер

детали

Название детали

Количест

во

1

11N12 -08091   Кроншт ейн

1

2

C3975926

Кронштейн регулировочный троса управления
акселератором

1

3

Q150B0620

Болт

1

4

Q340B08

Гайка

2

5

Q40106

Шайба

1

6

Q40108

Шайба

2

7

Q40306

Стопорная шайба

1

8

Q40308

Стопорная шайба

2











6 2




Рис.53. Серьга подвески двигателя



Н/п

Номер

детали

Название детали

Количест

во

1

C3901249

Болт

2

2

C3906440

Подвесная серьга

1

3

C3907861

Подвесная серьга

1

4

Q150B1225

Шестигранный болт

2





















6 3




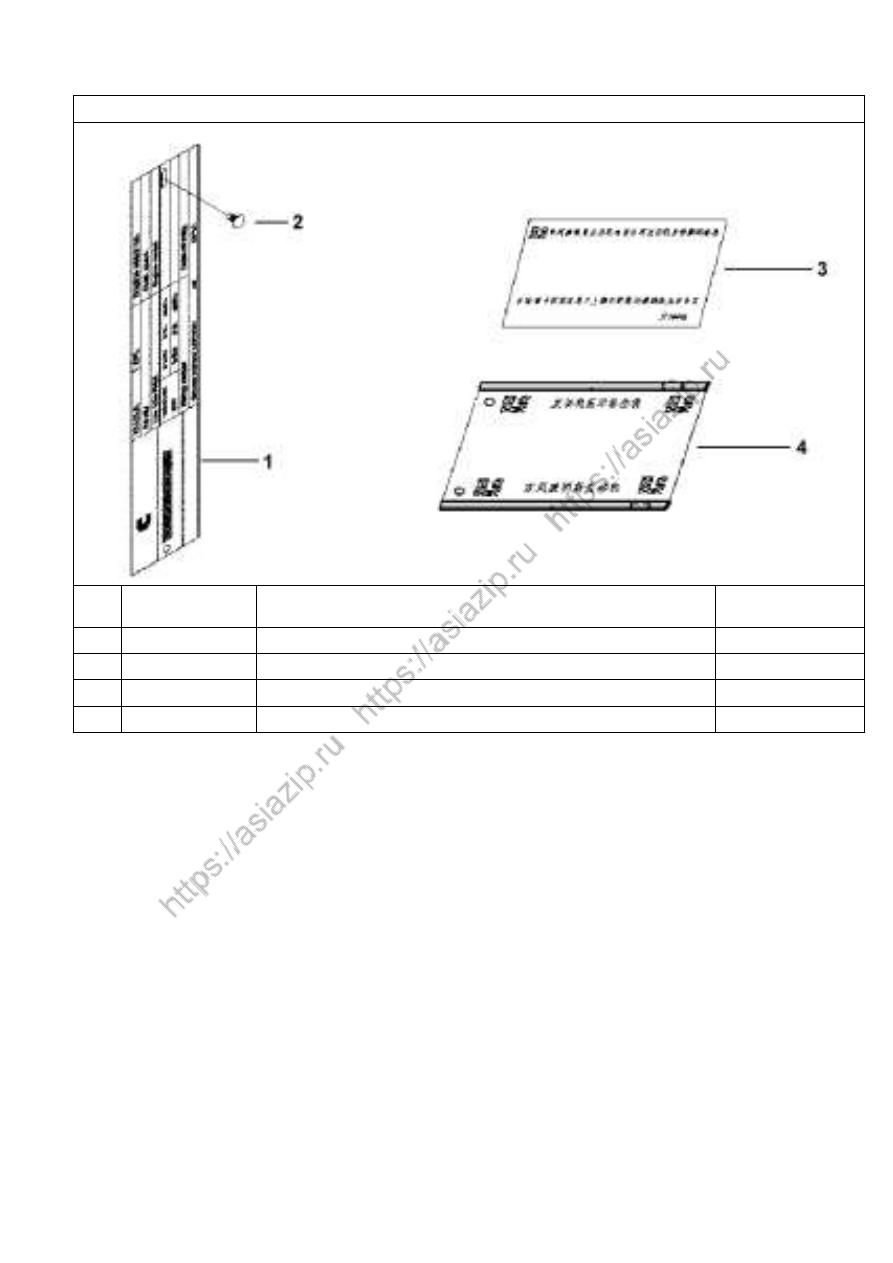

Рис.54. Табличка параметров




Н/п

Номер

детали

Название детали

Количество

1

C3415338

Табличка параметров

1

2

C3415394

Самонарезающий винт

2

3

C3974406

Этикетка

1

4

C3975443

Пакет этикетки

1



























6 4



2. Система двигателя



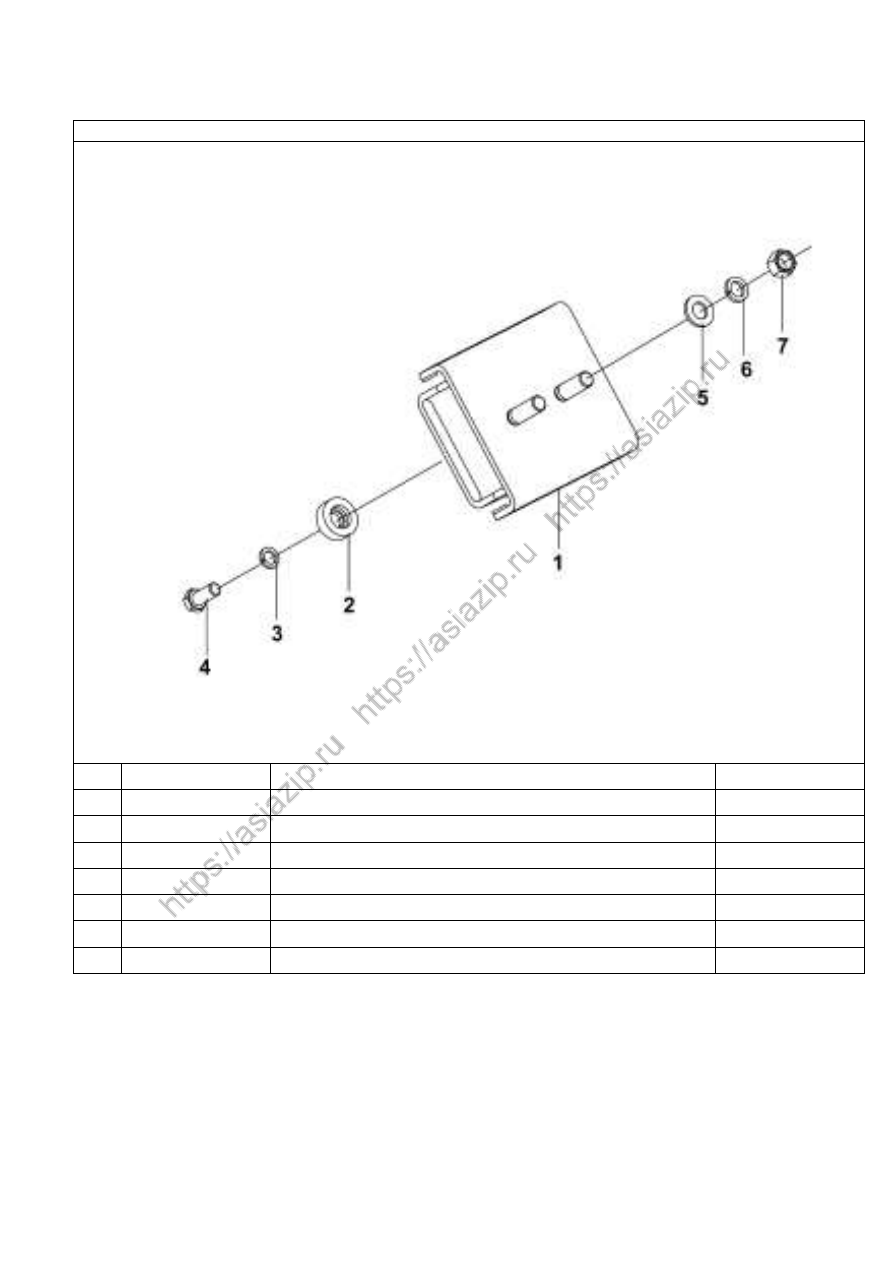

Рис.55. Подушка передней подвески двигателя



Н/п  Номер детали

Название детали

Количество

1

10ZB7 C-01030   Под ушка  передней подвески  двигат ел я

2

2

10N-01039

Втулка

4

3

Q40310

Стопорная шайба

4

4

Q150B1025

Болт

4

5

Q40112

Шайба

4

6

Q40312

Стопорная шайба

4

7

Q340B12

Гайка

4
