Самосвал Dongfeng DFL3251A. Руководство - часть 5



18

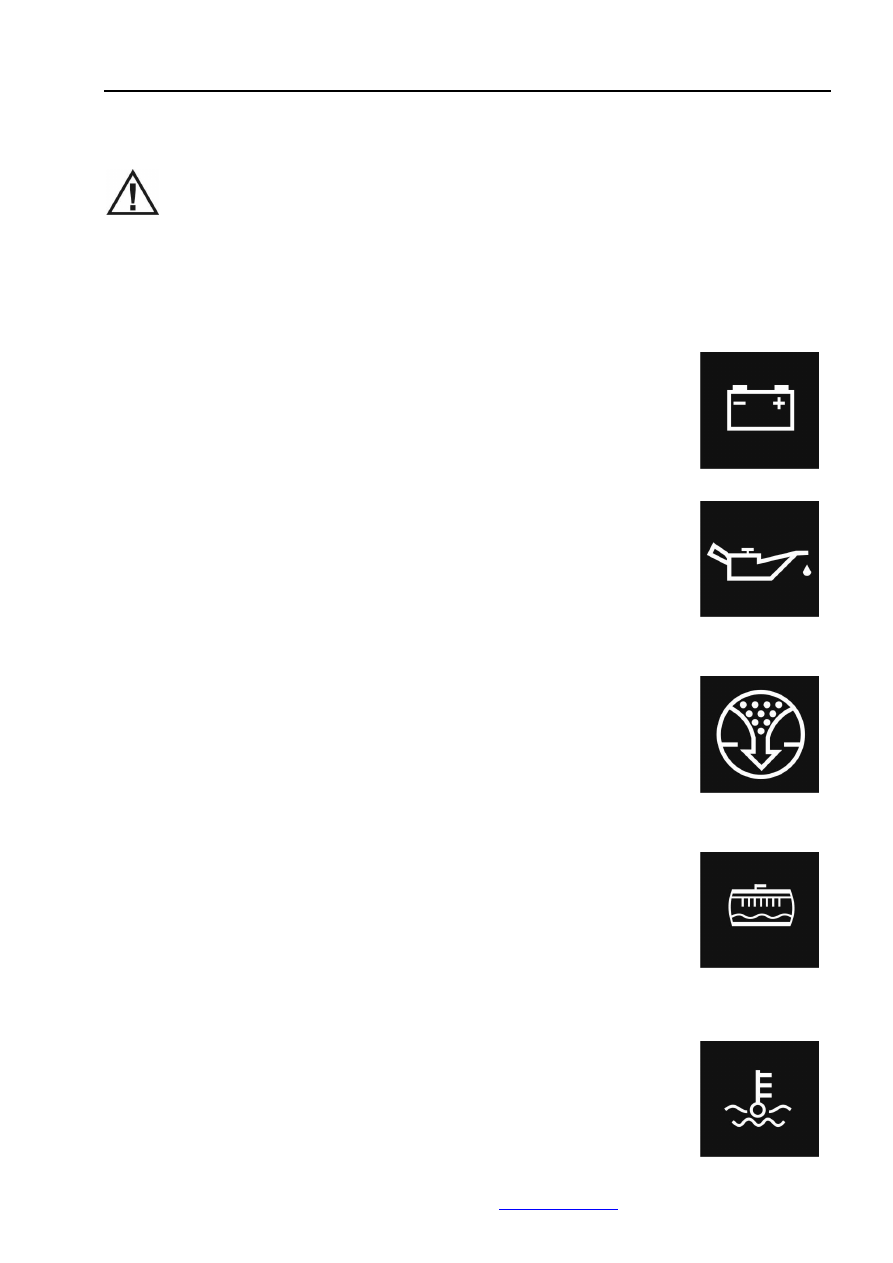

Предупреждения




Контрольные

 лампы и сигнализаторы





Внимание!

При  включении  контрольных  ламп  и  сигнализаторов  руководствуйтесь

указаниями  и  информацией,  приведенной  ниже.  В  случае  если  контрольные  лампы

продолжают  оставаться  во  включенном  состоянии,  и  неисправность  невозможно

устранить,  срочно  свяжитесь  с  центром  (станцией)  технического  обслуживания,

авторизованным «Компанией коммерческих автомобилей» и компанией «DONGFENG
MOTOR CO. LTD.».

Контрольная лампа разрядки аккумуляторных  батарей
Когда  ключ  в  замке  зажигания  установлен  в  положении  «ON»
(«включено»),  и  генератор  работает  нормально,  контрольная  лампа
разрядки батарей выключается.  В  случае если генератор вышел из строя,
или  при  работающем  двигателе  отсутствует  зарядный  ток,  включается
контрольная лампа разрядки батарей.

Контрольная лампа аварийного падения давления масла
Установите ключ в замке зажигания в положение «ON» («включено»), при
этом  включится  контрольная  лампа  падения  давления  масла  в  системе
смазки.    После  пуска  двигателя  контрольная  лампа  должна  погаснуть.  В
случае  если  при  работающем  двигателе  давление  масла  снизится  до
аварийного значения, контрольная лампа включится, и раздастся звуковой
сигнал.  При  включенном  сигнализаторе  запрещается  продолжать
движение автомобиля.

Контрольная лампа загрязненности воздушного фильтра
Включение  этой  контрольной  лампы  свидетельствует  о  том,  что
сопротивление на входе в фильтр очистки воздуха велико, что затрудняет
прохождение воздуха через фильтр. В этом случае необходимо остановить
автомобиль,  прочистить  фильтрующие  элементы  воздушного  фильтра.
После этого сигнализатор выключиться.

Контрольная  лампа  снижения  уровня    охлаждающей
жидкости
Когда  уровень  охлаждающей  жидкости  в  баке  системы  охлаждения
двигателя становится ниже отметки  «МИН», включается эта контрольная
лампа вместе со звуковым сигналом. Если при недостаточном количестве
охлаждающей  жидкости  автомобиль  продолжает  движение,  может
произойти перегрев и выход двигателя из строя.


Контрольная  лампа  аварийного  повышения  температуры
охлаждающей жидкости
Эта  контрольная  лампа  включается,  если  температура  охлаждающей
жидкости  повышается  до  аварийного  значения.    Одновременно
включается звуковой сигнал.








19

Предупреждения




Контрольная лампа аварийного падения давления воздуха в тормозной
системе
Если  при  движении  автомобиля  давление  воздуха  в  тормозной  системе
опускается  ниже  600  кПа,  включается  контрольная  лампа  аварийного
падения  давления  воздуха.  Одновременно  включается  звуковой  сигнал.  В
этом  случае  необходимо  остановить  автомобиль  и  дождаться,  когда
компрессор  создаст  необходимое  давление  воздуха  в  пневмосистеме
тормозов,  и  продолжать  движение.  Если  контрольная  лампа  продолжает
гореть, необходимо найти и устранить неисправность.
Если  при  включенном  стояночном  тормозе  (включена    контрольная  лампа
включения  стояночного  тормоза)  давление  в  тормозной  системе  опускается
ниже 600 кПа, включается контрольная лампа аварийного падения давления
воздуха в тормозной системе, но звуковой сигнал не включается.

Контрольная лампа открытой двери кабины
При открывании дверей кабины включается контрольная лампа открытой
двери, при закрывании двери контрольная лампа выключается.





Контрольная лампа  ремня безопасности
Эта  контрольная  лампа  включается  в  случае,  если  не  застегнут  ремень
безопасности водителя.





Контрольная лампа включения коробки отбора мощности
Контрольная  лампа  показывает,  что  включена  коробка  отбора  мощности.
Одновременно включается звуковой сигнал.








20

Конструктивные особенности и правила эксплуатации



Схема

 размещения органов управления и контрольно-измерительных

приборов




















1. Дефлекторы водителя  (см. стр. 46)
2. Панель приборов с органами управления
3. Блок предохранителей  (см. стр. 55)
4. Дефлекторы пассажира  (см. стр. 46)
5. Автомобильный радиоприемник (с часами) (см. стр. 53)
6. Блок управления системой отопления - кондиционирования воздуха (см. стр. 44)
7. Прикуриватель (см. стр. 49)
8. Рычаг переключения передач (см. стр. 47)
9. Переключатель режимов холостого хода (дополнительная опция)
10. Педаль акселератора
11.  Комбинированный  переключатель  правый  (моторный  тормоз,  стеклоочиститель  и
омыватель ветрового стекла) (см. стр. 42)
12. Педаль тормоза
13. Педаль сцепления
14. Комбинированный переключатель левый (звуковой сигнал, освещение – габаритные огни,
ближний - дальний свет фар, включение указателей поворота) (см. стр. 40-41)




21

Конструктивные особенности и правила эксплуатации


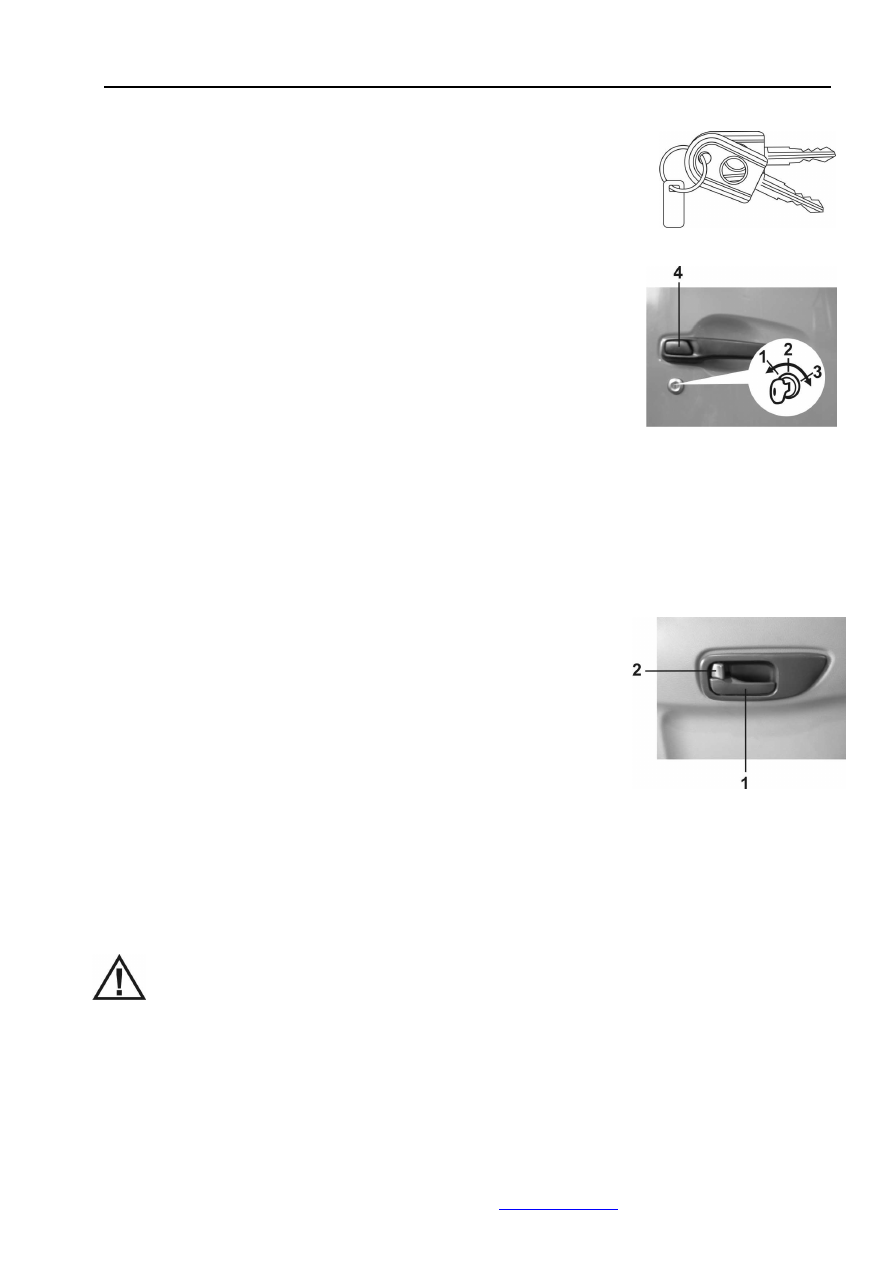

Ключ



Ключ  используется  для  управления  системой  пуска  двигателя
автомобиля и для открывания - закрывания дверей.



Дверь

 автомобиля

Вид снаружи
Для  того,  чтобы  открыть  запертую  дверь,  вставьте  ключ  в
замочную  скважину  и  поверните  его.  Дверь  со  стороны  водителя
открывается  при  повороте  ключа  против  часовой  стрелки,
закрывается  при  повороте  ключа  по  часовой  стрелке.  Дверь  со
стороны  пассажира  открывается  при  повороте  ключа  по  часовой
стрелке и закрывается при повороте ключа против часовой стрелки.
Для  открывания  незапертой  на  ключ  двери  нажмите  кнопку,
расположенную на ручке, и откройте дверь.








Блокировка двери изнутри кабины
В  случае,  если  необходимо  блокировать  дверь  кабины  от
открывания  снаружи,  при  закрытой  двери  поверните  фиксатор
блокировки  замка,  как  показано  на  рисунке  –  открыть  дверь
снаружи  будет  невозможно.  Чтобы  разблокировать  замок,
поверните  фиксатор  в  исходное  положение.  Открывайте  дверь
изнутри, потянув за ручку замка.












Внимание!
1.  Движение  автомобиля  с  не  полностью  закрытой  дверью  опасно.  Услышав
звуковой предупредительный сигнал, проверьте, полностью ли закрыты двери.

2.  Для  открывания  двери  снаружи  используйте  ключ.  Запрещается  нажимать  на
кнопку снаружи на ручке, чтобы закрыть дверь, если изнутри замок заблокирован.




1. Положение замка  -
закрыто (правая дверь)
2. Положение для
установки ключа
3. Положение замка –
открыто (правая дверь)
4. Кнопка на ручке для
открывания двери

1. Внутренняя ручка замка
двери
2. Рычаг блокировки-
разблокировки замка двери
