Dongfeng шасси серии DFL3251AW1. Руководство - часть 6





Конструкция и операция

15

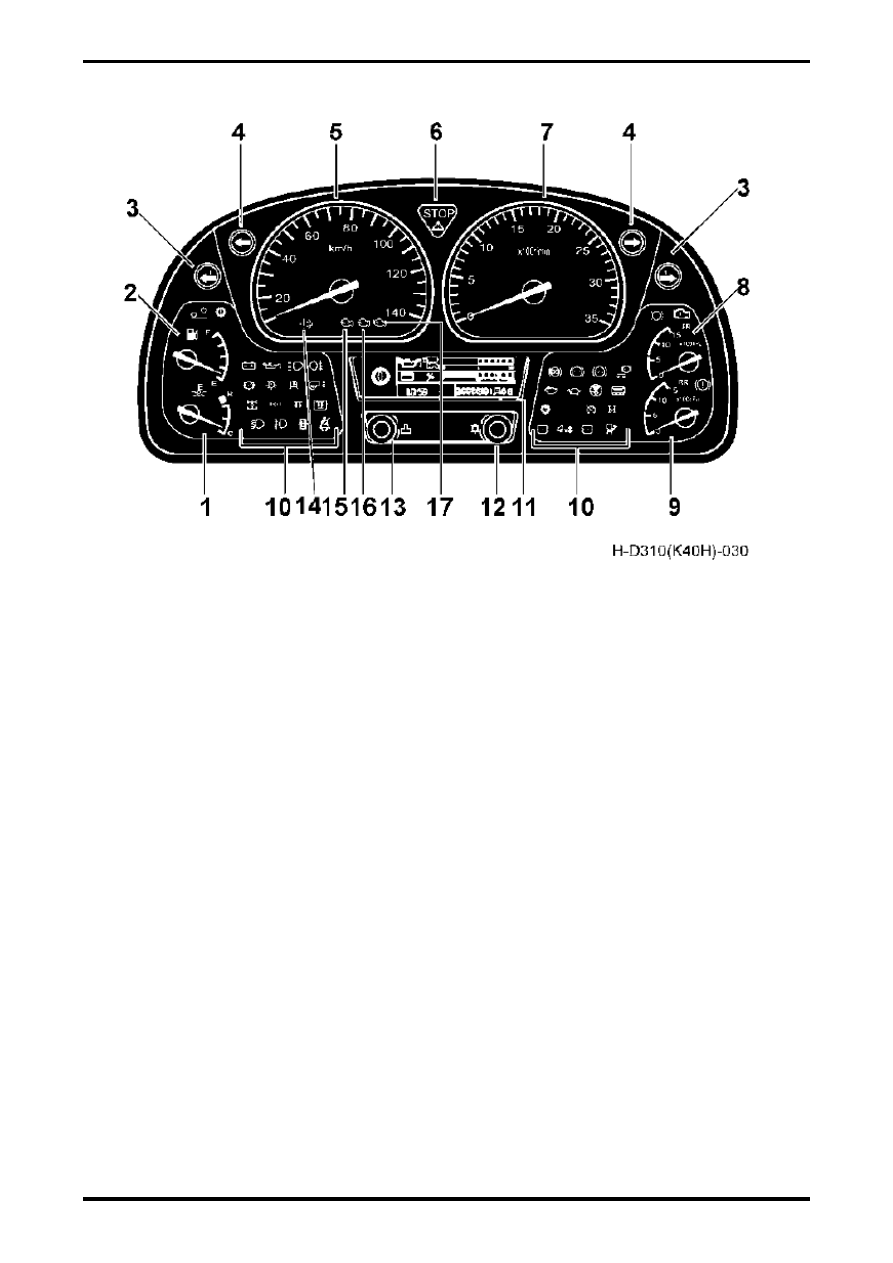

Приборный щит



1.

Водный термометр

2.

Топливомер

3.

Индикаторная лампа сигнализации поворота

(

не включена)

4.

Индикаторная лампа указателя поворота

5.

Спидометр

6.

выдает сигнал тревоги 灯 Сигнальная лампа

остановки двигателя и обслуживания двигателя

7.

Тахометр двигателя

8.

Барометр переднего моста

9.

Барометр (среднего) заднего моста

10.

Индикаторная лампа и сигнальная лампа

11.

Многофункциональный информационный

дисплей

12.

Ручка регулировки подсветки

13.

Кнопка переключения экрана / регулировки

времени

14.

Индикаторная лампа MIL

15.

Сигнальная лампа обслуживания двигателя

16.

Индикаторная лампа ожидания запуска

двигателя

17.

Сигнальная лампа наличия воды в масле

Конструкция и операция



16

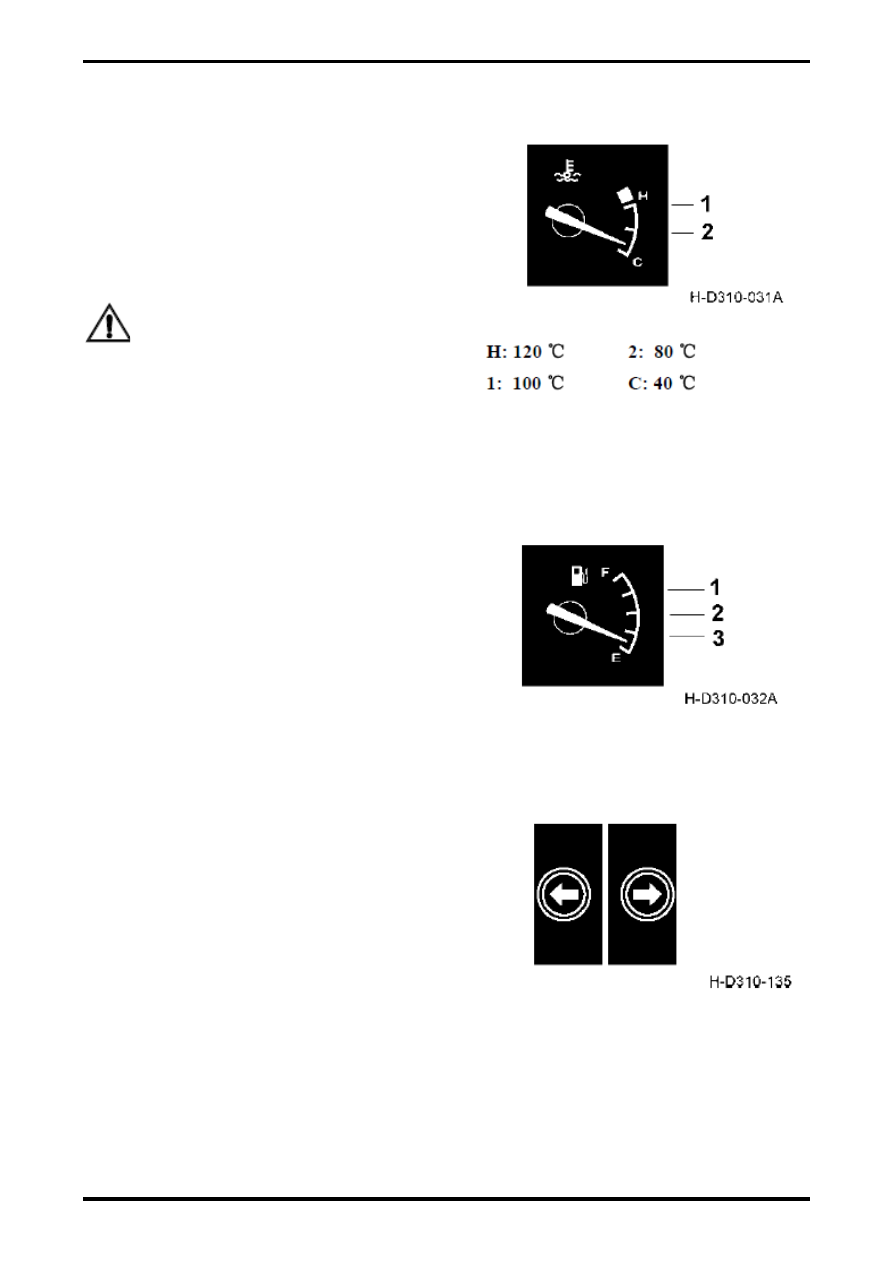

Водный термометр

Термометр

предназначен

для

показания

температуры

охлаждающей

жидкости

двигателя.  При  нахождении  выключателя
блокировки  ключа  в  положении ON термометр
функционирует.  Знак C на  шкале  означает
низкую  температуру,  а H означает  высокую
температуру.

Идеальной

температурой

является  то,  когда  стрелка  находится  на
диапазоне промежуточных рисок.

Внимание:

При

чрезмерно

высокой

температуре

охлаждающей

жидкости

индикаторная

лампа  чрезмерно  высокой  температуры
загорается,  при  этом  зуммер  на  приборе
выдает  сигнал  тревоги.  Продолжительной
движение автомобиля с чрезмерно высокой
температурой

охлаждающей

жидкости

будет вызвать повреждение двигателя из-за
перегрева.




Топливомер

Топливомер  предназначен  для  показания
количества  топлива  в  топливном  баке.  При
нахождении  выключателя  блокировки  ключа  в
положении ON топливомер  функционирует.
Знак F на  шкале  означает  наполнение
топливного  бака,  а E означает  исчерпание
топлива  в  топливном  баке.  При  приближении
указания  к E необходимо  как  можно  быстрее
заполнить  чистым  и  удовлетворительным
топливом.



F:

Бак полный

1:3/4

бака

2:1/2

бака

3:1/4

бака

E:

Бак пустой



Индикаторная лампа указателя поворота

Данный фонарь предназначен для указания на
состояние

работы

указателя

поворота

основного  автомобиля.  Нормальное  мигание
означает  нормальную  работу  всех  указателя
поворота.  Быстрое  мигание  означает,  что,  по
крайней

мере,

один

из

односторонних

указателей поворота имеет неисправность.



Конструкция и операция

17



Индикаторная  лампа  указателя  поворота
прицепа

Данный фонарь предназначен для указания на
состояние

работы

указателя

поворота

основного  автомобиля.  Нормальное  мигание
означает  нормальную  работу  всех  указателей
поворота.  Быстрое  мигание  означает,  что,  по
крайней

мере,

один

из

односторонних

указателей  поворота  имеет  неисправность.  Не
горение означает отсутствие прицепа.

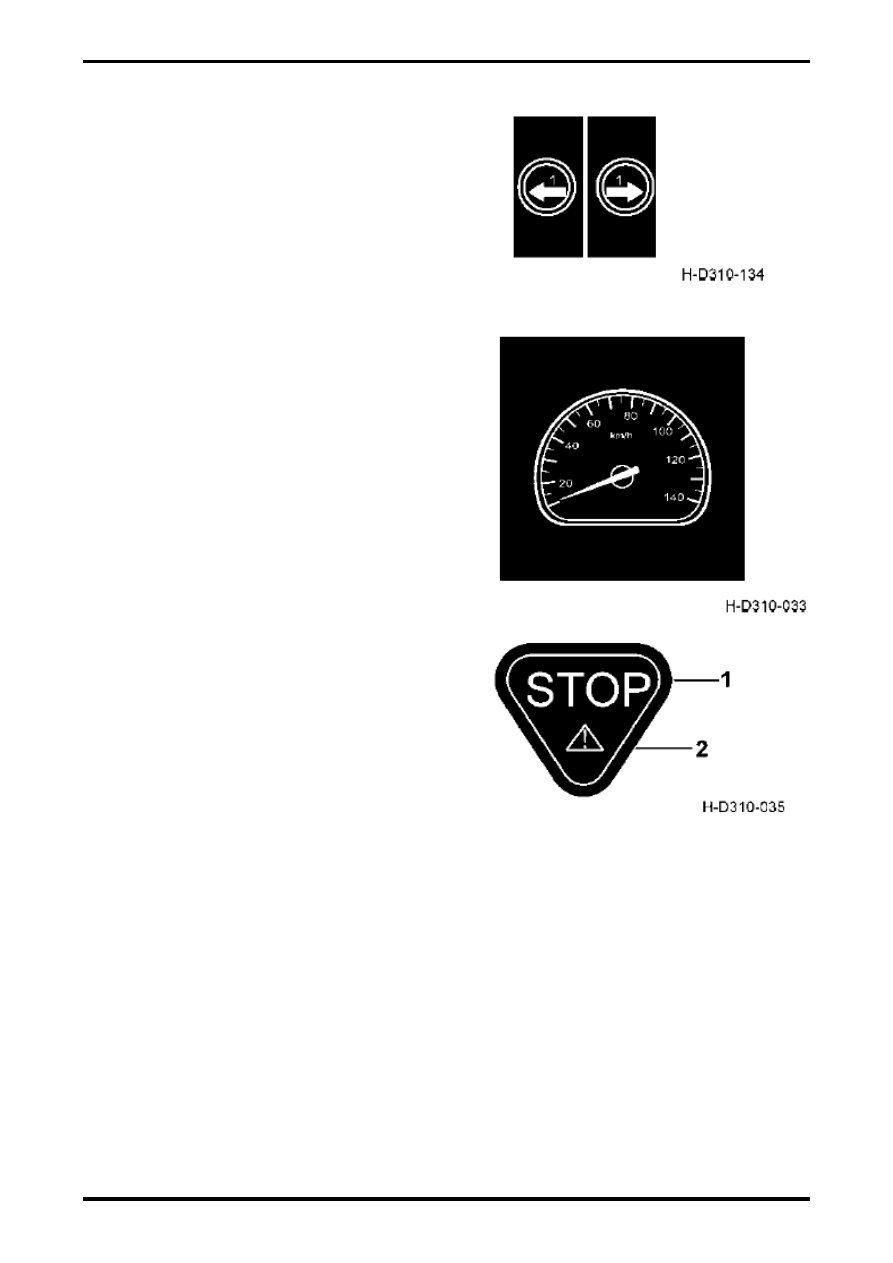

Спидометр

Стрелка  спидометр  указывает  на  скорость
движения автомобиля (единица: km/h)

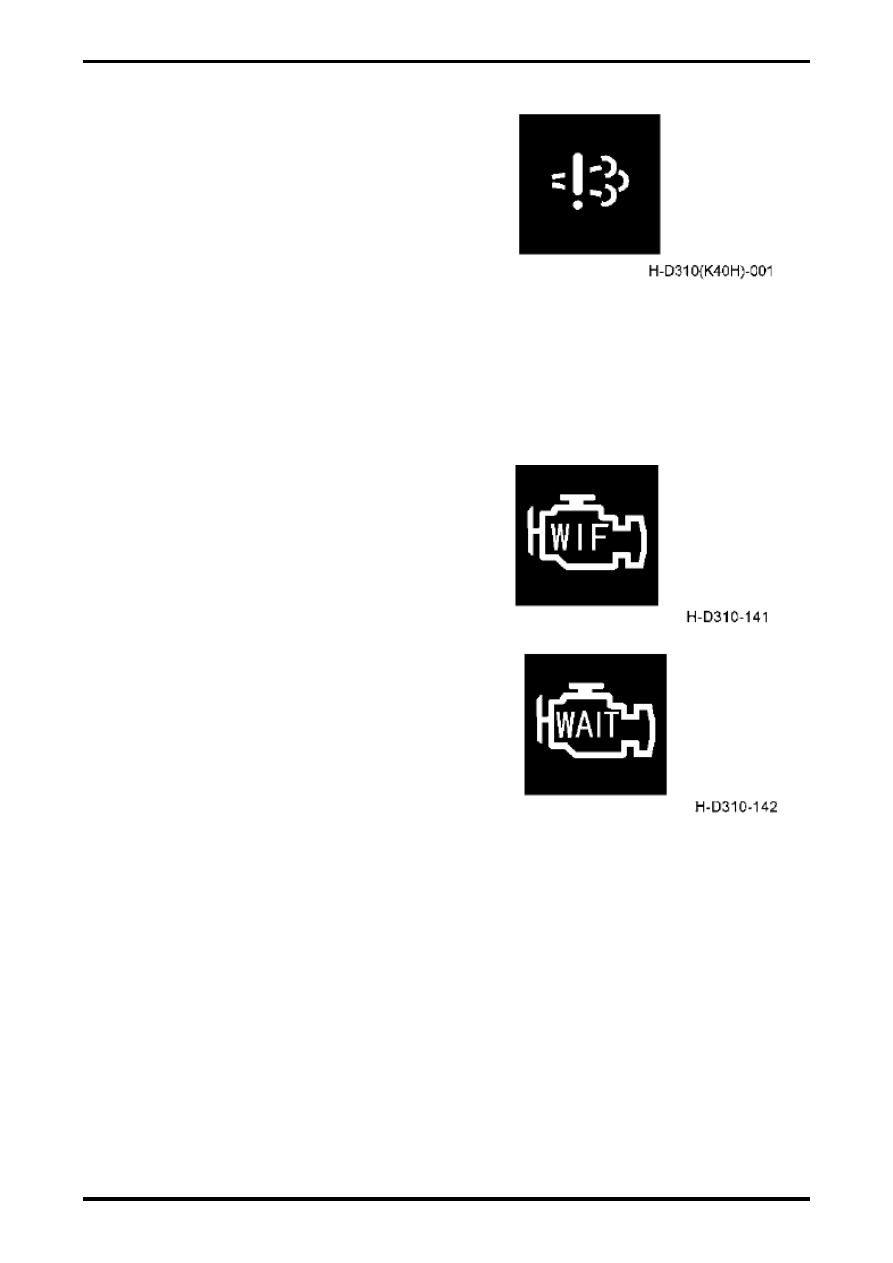

Сигнальная  лампа  остановки  двигателя  и
обслуживания двигателя

При вращении выключателя блокировки ключа
от  положения OFF до ON сигнальная  лампа
остановки двигателя и обслуживания двигателя
горит 3 минуты, а затем гаснет.

Индикаторная  лампа  остановки  двигателя:
продолжительное  горение  данной  лампы
означает наличие серьезной неисправностей в
электронной  системе  управления  двигателя.  В
процессе  движения  автомобиля,  если  данная
индикаторная  лампа  горит,  то  необходимо
немедленно

остановить

автомобиль

на

безопасном  месте  и  связаться  с  центром
(

станцией)

технического

обслуживания

коммерческих  автомобилей Dongfeng для
проверки и ремонта.



1.

Индикаторная лампа остановки двигателя

2.

Индикаторная лампа обслуживания

двигателя

Индикаторная  лампа  обслуживания  двигателя:  продолжительное  горение  данной  лампы
означает наличие серьезной неисправностей в электронной системе управления двигателя. При
этом  двигатель  все-таки  может  работать,  но  электронная  система  управления  будет
регулировать  параметры  движения  двигателя,  такие  как  мощность,  частота  вращения  и  т.д.  в
соответствии со степенью влияния неисправностей. Если в процессе использования автомобиля
данная  индикаторная  лампа  постоянно  горит,  то  просим  своевременно  связаться  с  центром
(

станцией) технического обслуживания, авторизованным компанией коммерческих автомобилей

при автомобильной корпорации Dongfeng, для проверки и ремонта.

Конструкция и операция



18





Индикаторная лампа MIL

При вращении выключателя блокировки ключа
до  положения ON загорается  индикаторная
лампа MIL. Лампа MIL горит 10s, а затем гаснет
при  отсутствии  неисправности OBD; при
наличии  неисправности OBD лампа MIL будет
постоянно  светиться  или  мигать.  При  горении
лампы MIL на  жидкокристаллическом  экране
приборов

показываются

соответствующие

неисправности,

например,

недостаток

реагента,  неисправность  в  датчике NOx и  т.д.
Подробности  см.  таблицу  неисправностей.  В
таком  случае  водитель    должен  немедленно
устранить данную неисправность. В противном
случае это приведет к входу двигателя в режим
низкого крутящего момента при возникновении
серьезной

неисправности,

а

также

к

невозможному использованию автомобиля.



Индикаторная лампа наличия воды в масле

Применяется для двигателя Commins.

Если данная индикаторная лампа горит, то это
означает  наличие  слишком  значительного
количества  воды  в  сепараторе  масла-воды,  и
необходимо  слить  воду  из  сепаратора
масла-воды

предварительного

топливного

фильтра.



Индикаторная лампа ожидания запуска

Если

начало

движения

автомобиля

осуществляется  путем  холодного  запуска  при
низкой  температуре  окружающей  среды,  когда
выключатель  блокировки  ключа  находится  в
положении ON, данная  индикаторная  лампа
горит.  Горение  индикаторной  лампы  ожидания
запуска означает, что предварительное нагрев
происходит  во  впускной  трубе  двигателя.  Чем
ниже  температура  окружающей  среды,  тем
дольше  светится  данная  индикаторная  лампа
(

можно  достигнуть 30 сек.).  После  погашения

индикаторной

лампы

можно

вращать

выключатель  блокировки  ключа  в  положение
START

и запускать двигатель.
