Dodge Diesel (2004 year). Manual - part 8

capacity, which corresponds to approximately 8% of tank
volume. This reserve capacity was put in place to prevent
the likelihood of customers running out of fuel when
operating at maximum load conditions in areas where
there aren’t many gas stations.

NOTE:

The Distance To Empty will remain equal to

zero, until the vehicle runs out of fuel or is refueled.

Ram fuel tank volumes are as follows:

• 26 gallons - 1500 short box models
• 34 gallons - 1500 Quad Cab (if equipped)/2500/3500

short box models

• 35 gallons - 1500/2500/3500 long box models

Trip Odometer (ODO)

This display shows the distance traveled since the last
reset.

Elapsed Time (ET)

This display shows the accumulated ignition ON time
since the last reset.

116

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

C/T Button

Use this button to select a readout of the outside tem-
perature and one of eight compass headings that indicate
the direction in which the vehicle is facing.

WARNING!

Even if the display still reads a few degrees above
32°F ( 0°C), the road surface may be icy, particularly
in woods or on bridges. Drive carefully under such
conditions to prevent an accident and possible per-
sonal injury or property damage.

Automatic Compass Calibration

This compass is self-calibrating which eliminates the
need to manually set the compass. When the vehicle is
new, the compass may appear erratic and the CAL
symbol will be displayed.

After completing one 360° turn, with the vehicle traveling
less than 5 mph (8 km/h), in an area free from large metal
or metallic objects, the CAL symbol will turn off and the
compass will function normally.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

117

3

Manual Compass Calibration

NOTE:

To ensure proper compass calibration, make

sure the compass variance is properly set before manu-
ally calibrating the compass.

If the compass appears erratic and the CAL symbol does
not appear, you must manually put the compass into the
“Calibration” mode.

To Put Into a Calibration Mode

Turn on the ignition and set the display to “Compass/
Temperature.” Press and hold the RESET button to
change the display between VAR (compass variance) and
CAL (compass calibration) modes. When the CAL sym-
bol is displayed complete one 360 degree turn in an area
free from large metal objects or power lines. The CAL
symbol will turn off and the compass will function
normally.

Compass Variance

is the difference between magnetic

north and geographic north. In some areas of the country,
the difference between magnetic and geographic north is
great enough to cause the compass to give false readings.
If this occurs, the compass variance must be set according
to the Compass Variance Map.

118

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To set the variance: Turn the ignition ON and set the
display to “Compass/Temperature.” Press the RESET
button approximately five seconds. The last variance
zone number will be displayed. Press the STEP button to
select the new variance zone and press the RESET button
to resume normal operation.

Outside Temperature

Because the ambient temperature sensor is located un-
derhood, engine temperature can influence the displayed
temperature, therefore, temperature readings are slowly
updated when the vehicle speed is below 20 mph (30
km/h) or during stop and go driving.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

119

3

GARAGE DOOR OPENER — IF EQUIPPED

The HomeLink

t Universal Transceiver replaces up to

three remote controls (hand held transmitters) that oper-
ate devices such as garage door openers, motorized
gates, or home lighting. It triggers these devices at the
push of a button. The Universal Transceiver operates off
your vehicle’s battery and charging system; no batteries
are needed.

For additional information on HomeLink

t, call 1–800–

355–3515, or on the internet at www.homelink.com.

WARNING!

A moving garage door can cause injury to people and
pets in the path of the door. People or pets could be
seriously or fatally injured. Only use this transceiver
with a garage door opener that has a “stop and
reverse” feature as required by federal safety stan-
dards. This includes most garage door opener mod-
els manufactured after 1982. Do not use a garage
door opener without these safety features it could
cause injury or death. Call toll-free 1–800–355–3515
or, on the Internet at www.homelink.com for safety
information or assistance.

120

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Programming HomeLink

NOTE:

When programming a garage door opener, it is

advised to park outside the garage. It is also recom-
mended that a new battery be placed in the hand-held
transmitter of the device being programmed to
HomeLink for quicker training and accurate transmis-
sion of the radio-frequency signal.

1. Press and hold the two outer HomeLink buttons, and
release only when the indicator light begins to flash (after
20 seconds). Do not hold the buttons for longer than 30
seconds and do not repeat step one to program a second
and/or third hand-held transmitter to the remaining two
HomeLink buttons.

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run the vehicle’s exhaust while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

121

3

WARNING!

Your motorized door or gate will open and close
while you are training the Universal Transceiver. Do
not train the transceiver if people or pets are in the
path of the door or gate. A moving door or gate can
cause serious injury or death to people and pets or
damage to objects.

2. Position the end of your hand-held transmitter 1-3
inches (3-8 cm) away from the HomeLink buttons while
keeping the indicator light in view.

3. Simultaneously press and hold both the HomeLink
button that you want to train and the hand-held trans-
mitter buttons. Do not release the buttons until step 4
has been completed.

NOTE:

Some gate operators and garage door openers

may require you to replace this Programming Step 3 with
procedures noted in the

9Gate Operator/Canadian Pro-

gramming

9 section.

4. The HomeLink indicator light will flash slowly and
then rapidly after HomeLink successfully receives the
frequency signal from the hand-held transmitter. Release
both buttons after the indicator light changes from the
slow to the rapid flash.

5. Press and hold the just trained HomeLink button and
observe the indicator light. If the indicator light stays on
constantly, programming is complete

and your device

should activate when the HomeLink button is pressed
and released.

NOTE:

To program the remaining two HomeLink but-

tons, begin with

9Programming9 step two. Do not repeat

step one.

122

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

If the indicator light blinks rapidly for two seconds and
then turns to a constant light, continue with

(Program-

ming

( steps 6-8 to complete the programming of a rolling

code equipped device (most commonly a garage door
opener).

6. At the garage door opener receiver (motor-head unit)
in the garage, locate the

9learn9 or 9smart9 button. This

can usually be found where the hanging antenna wire is
attached to the motor-head unit.

7. Firmly press and release the

9learn9 or 9smart9 button.

(The name and color of the button may vary by manu-
facturer.)

NOTE:

There are 30 seconds in which to initiate step

eight.

8. Return to the vehicle and firmly press, hold for two
seconds and release

the programmed HomeLink button.

Repeat the

(press/hold/release( sequence a second time,

and, depending on the brand of the garage door opener
(or other rolling code equipped device), repeat this
sequence a third time to complete the programming.

HomeLink should now activate your rolling code
equipped device.

NOTE:

To program the remaining two HomeLink but-

tons, begin with

9Programming9 step two. Do not repeat

step one

. For questions or comments, please contact

HomeLink at www.homelink.com or 1-800-355-3515.

Canadian Programming/Gate Programming

Canadian radio-frequency laws require transmitter sig-
nals to

9time-out9 (or quit) after several seconds of

transmission which may not be long enough for
HomeLink to pick up the signal during programming.
Similar to this Canadian law, some U.S. gate operators are
designed to

9time-out9 in the same manner.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

123

3

If you live in Canada or you are having difficulties
programming a gate operator by using the

9Program-

ming

9 procedures (regardless of where you live), replace

(Programming HomeLink( step 3 with the following:

NOTE:

If programming a garage door opener or gate

operator, it is advised to unplug the device during the

9cycling9 process to prevent possible overheating.
3. Continue to press and hold the HomeLink button
while you press and release every two seconds (

9cycle9)

your hand-held transmitter until the frequency signal has
successfully been accepted by HomeLink. (The indicator
light will flash slowly and then rapidly.) Proceed with

9Programming9 step four to complete.

Using HomeLink

To operate, simply press and release the programmed
HomeLink button. Activation will now occur for the
trained device (i.e. garage door opener, gate operator,
security system, entry door lock, home/office lighting,

etc.). For convenience, the hand-held transmitter of the
device may also be used at any time. In the event that
there are still programming difficulties or questions,
contact HomeLink at: www.homelink.com or 1-800-355-
3515

.

Erasing HomeLink Buttons

To erase programming from the three buttons (individual
buttons cannot be erased but can be

9reprogrammed9 -

note below), follow the step noted:

• Press and hold the two outer HomeLink buttons until

the indicator light begins to flash-after 20 seconds.
Release both buttons. Do not hold for longer that 30
seconds. HomeLink is now in the train (or learning)
mode and can be programmed at any time beginning
with

9Programming9 - step 2.

124

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Reprogramming a Single HomeLink Button

To program a device to HomeLink using a HomeLink
button previously trained, follow these steps:

1. Press and hold the desired HomeLink button. DO
NOT

release the button.

2. The indicator light will begin to flash after 20 seconds.
Without releasing the HomeLink button, proceed with

9Programming9 step 2

For questions or comments, contact HomeLink at:
www.homelink.com or 1-800-355-3515

.

Security

If you sell your vehicle, be sure to erase the frequencies.

To erase all of the previously trained frequencies, hold
down both outside buttons until the green light begins to
flash.

This device complies with part 15 of FCC rules and with
RSS-210 of Industry Canada. Operation is subject to the
following conditions:

• This device may not cause harmful interference.
• This device must accept any interference that may be

received including interference that may cause undes-
ired operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

HomeLink

t is a trademark owned by Johnson Controls,

Inc.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

125

3

ELECTRICAL POWER OUTLETS

The auxiliary electrical outlet can provide power for in
cab accessories designed for use with the standard “cigar
lighter” plug. The outlet is located in the instrument
panel below the ash receiver. A cap is attached to the
outlet base indicating “Power Outlet” 12V-20A.

There is an additional Power Outlet in the center console
of a 40/20/40 seat (if equipped).

The outlet(s) has/have a fused direct feed from the
battery so it/they receive power whether the ignition is
ON or OFF.

All accessories connected to this/these outlet(s) should
be removed or turned OFF when the vehicle is not in use
to protect the battery against discharge.

CAUTION!

Electrical Outlet Use With Engine Off
• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not
in use (i.e. cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e. coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

126

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

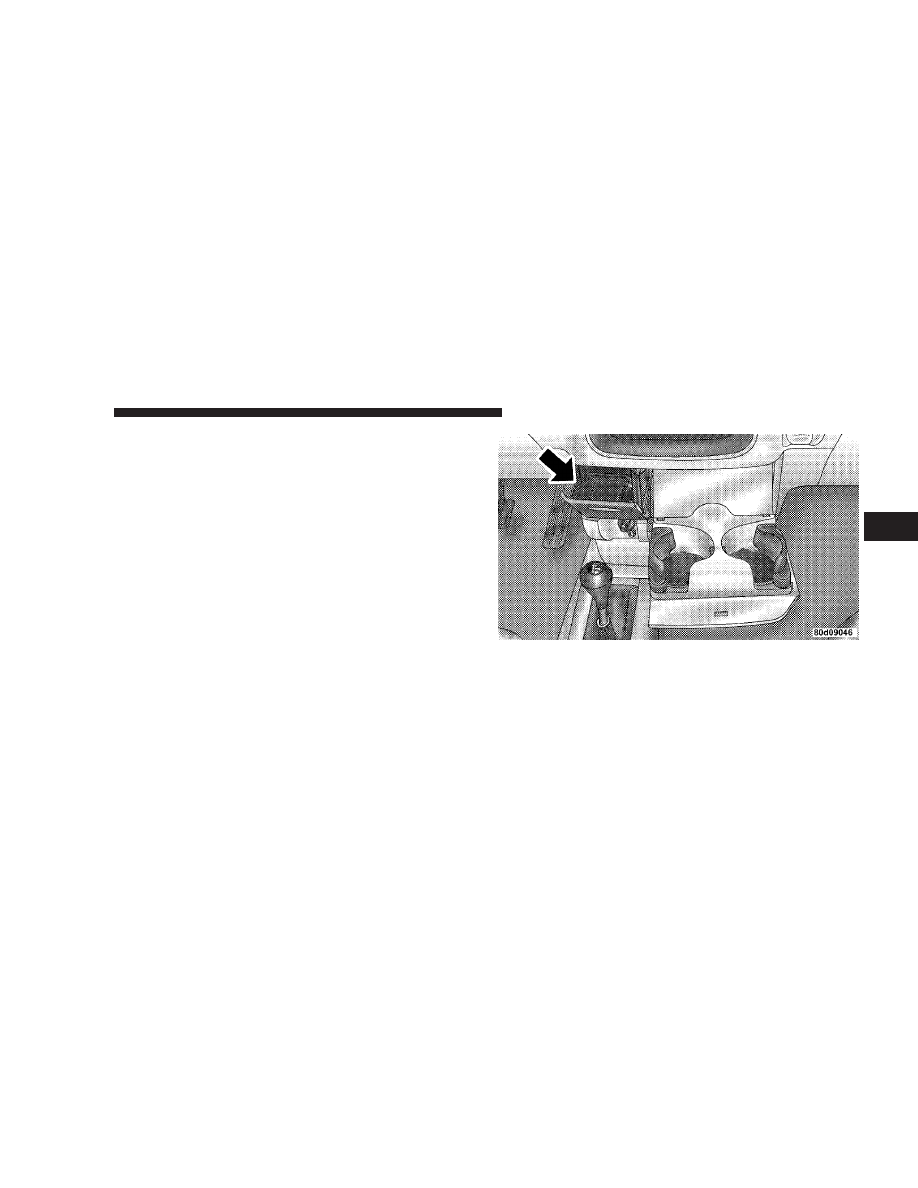

CIGAR LIGHTER AND ASH RECEIVER

The ash receiver is opened and closed by pushing on the
front surface of the receiver and then allowing the
receiver to open.

The cigar lighter is located above and to the left of the ash
receiver.

As a child safety precaution, the lighter only operates
with the ignition switch ON. It heats when pushed in and
pops out automatically when ready for use. To preserve
the heating element, do not hold the lighter in the
heating position.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

127

3

CUPHOLDERS

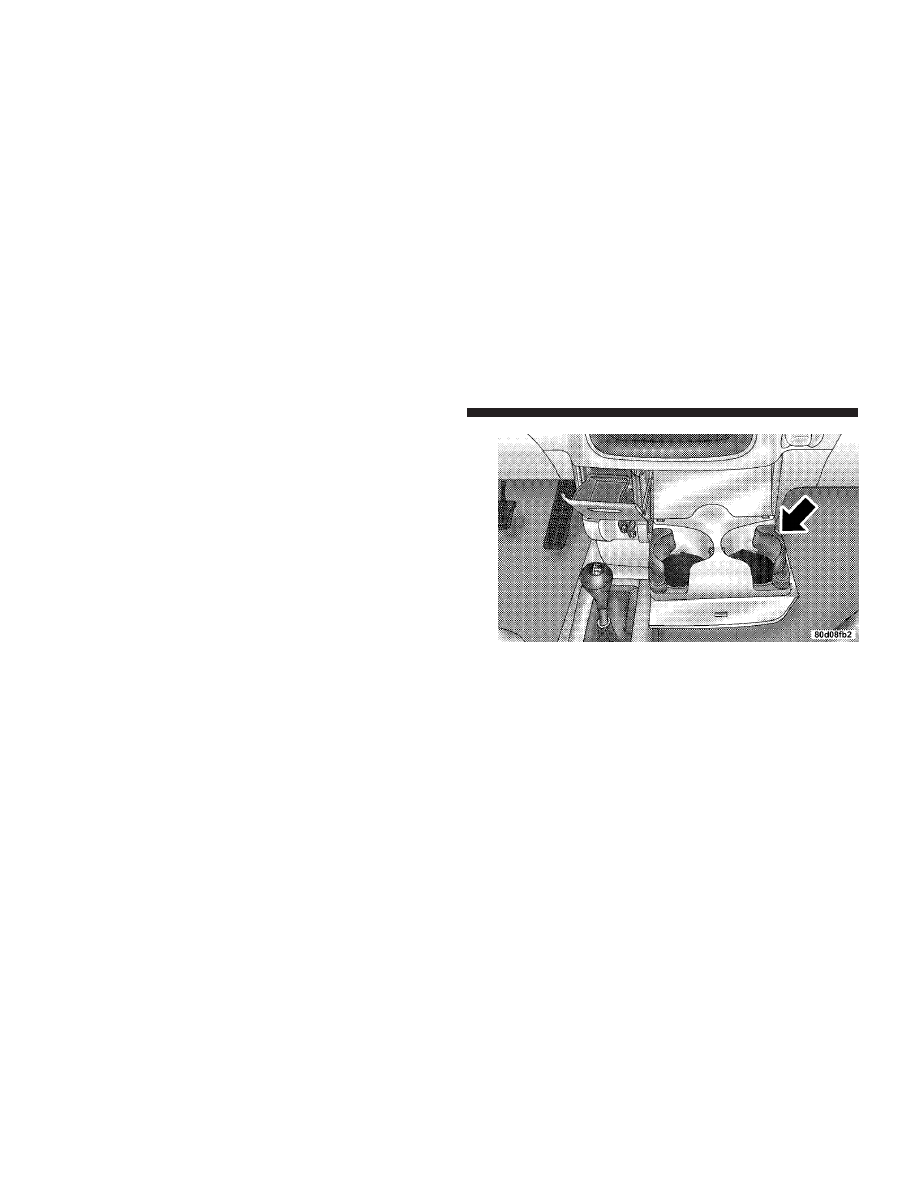

Front Instrument Panel Cupholders — Automatic
Transmission Only

Your new Ram truck is equipped with dual-opening
adjustable cupholders. The cupholder is opened and
closed by pushing on the front surface. Each opening in
the cupholder is adjustable and will hold cups and mugs
of various sizes.

To secure the cup, place the cup to be held into one of the
cup wells and then push the cupholder arm toward the
cup until it is held stable.

Rear Cupholder — Quad Cab — If Equipped

Quad Cab vehicles may be equipped with a rear cup-
holder that consists of two cupwells for rear passenger
convenience.

Cupholders with Automatic

128

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

STORAGE

Center Storage Compartment — If Equipped

The center portion of the seat folds down to provide an
armrest with unique storage compartments under the lid.
Push the button on the front of the armrest to raise the
cover. Inside there is a power outlet (if equipped),
removable coin holder (if equipped), and two dividers to

configure the storage area into compartments. For ex-
ample, compartments can be configured to hold a lap-top
computer, a cellular telephone, CD’s and miscellaneous
items. The top of the cover provides a generous firm
surface to serve as a desktop for your “mobile office.”

WARNING!

• This armrest is not a seat. Anyone seated on the

armrest could be seriously injured during vehicle
operation, or an accident. Only use the center
seating position when the armrest is fully upright.

• In an accident, the latch may open if the total

weight of the items stored exceeds about 10 lbs
(4.5 kg). These items could be thrown about
endangering occupants of the vehicle. Items
stored should not exceed a total of 10 lbs (4.5 kg).

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

129

3

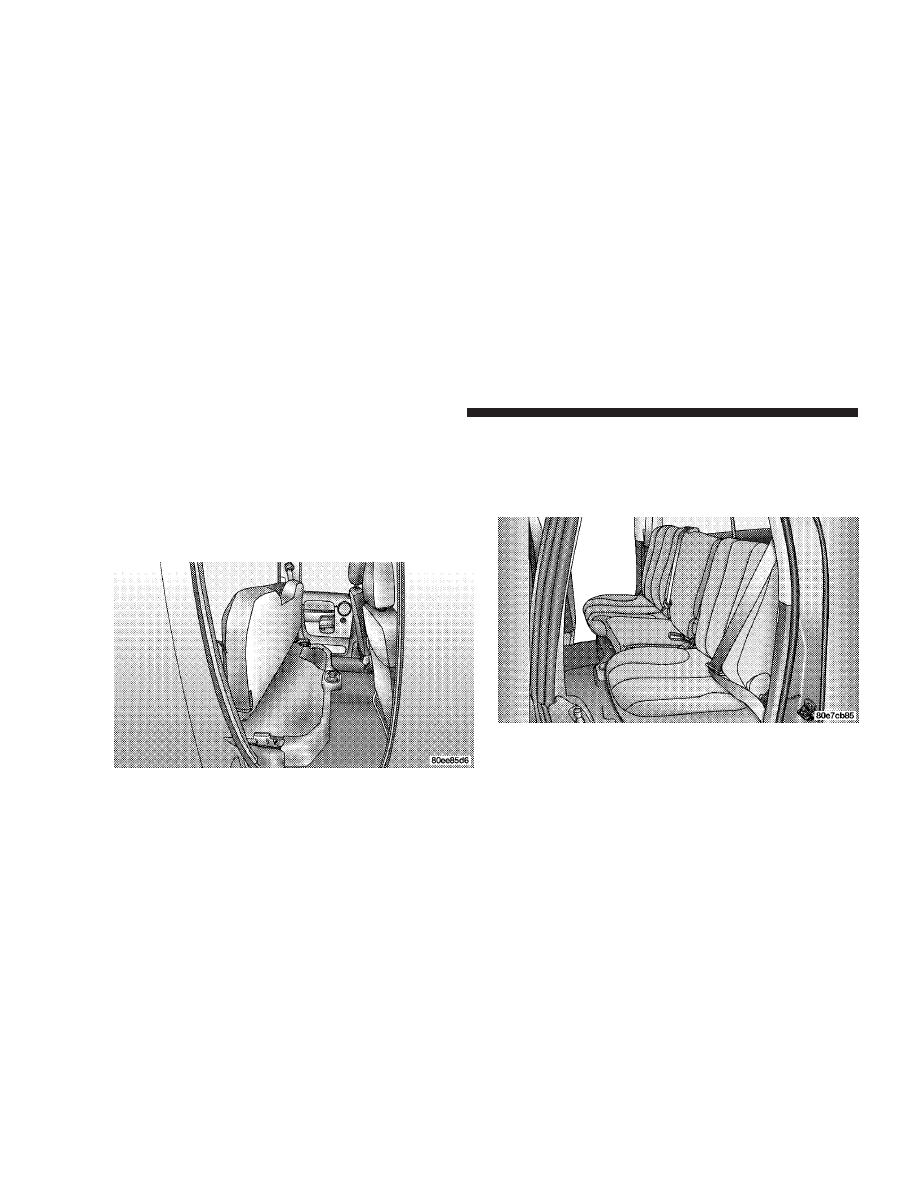

Storage and Seats — If Equipped

Located in the center of the front 40/20/40 seat cushion
there is a storage compartment.

Standard cab models also have storage behind the seat.

The Quad Cab models provide additional storage under the
rear seat. Lift the seat to access the storage compartment.

FOLD FLAT LOAD FLOOR — IF EQUIPPED

Fold Flat Load Floor — If Equipped

Quad Cab models with a 60/40 rear seat, may be
equipped with a folding steel load floor.

130

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Do not operate the vehicle with loose items stored on
the load floor. While driving or in an accident you
may experience, abrupt stopping, rapid acceleration,
or sharp turns. Loose objects stored on the load floor
may move around with force and strike occupants,
resulting in serious or fatal injury.

Unfolding the Load Floor

1. Lift the 60/40 seat cushion(s) to the upward position.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

131

3
