Dodge Sprinter. Manual - part 425

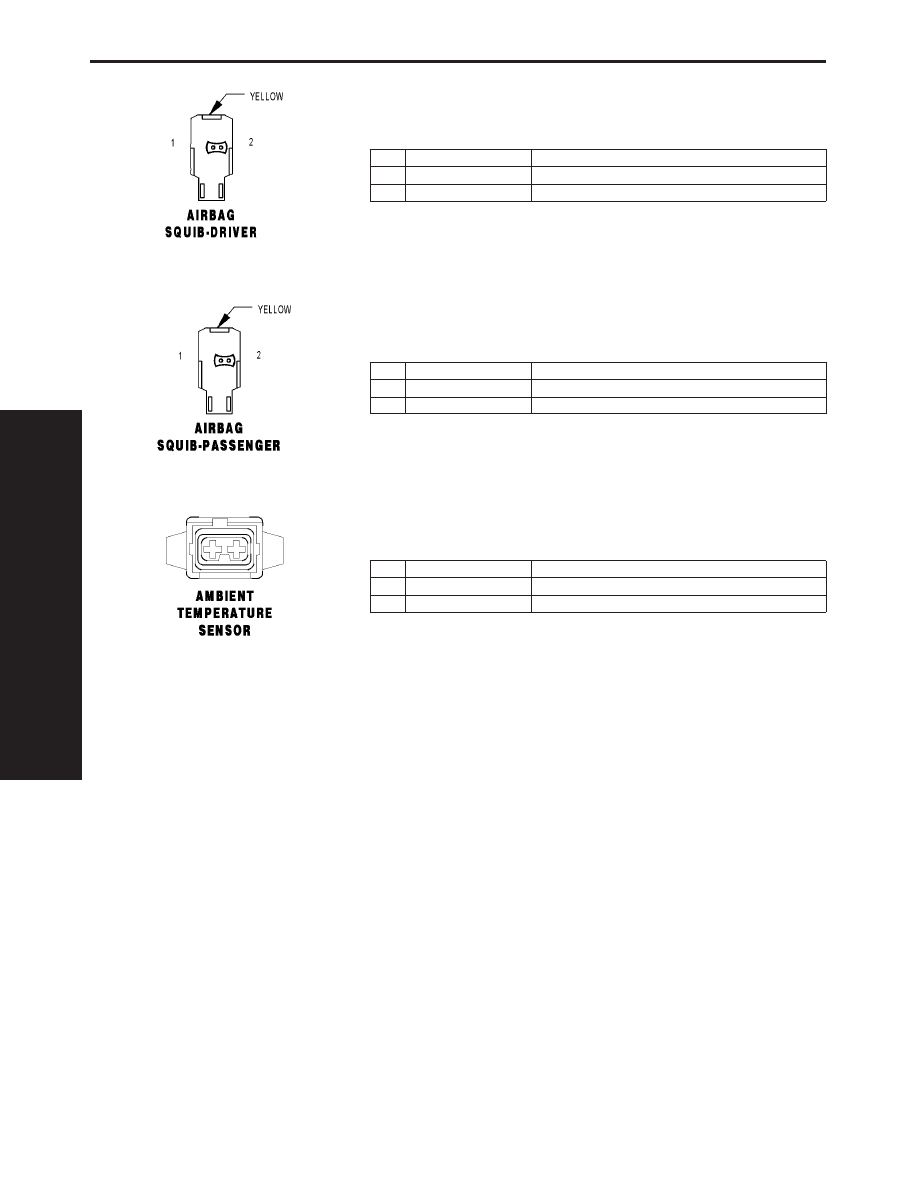

AIRBAG SQUIB-DRIVER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

2

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

AIRBAG SQUIB-PASSENGER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

2

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

AMBIENT TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

20BL/DG

AMBIENT TEMPERATURE SENSOR SIGNAL (+)

2

20BR/DG

AMBIENT TEMPERATURE SENSOR SIGNAL RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS

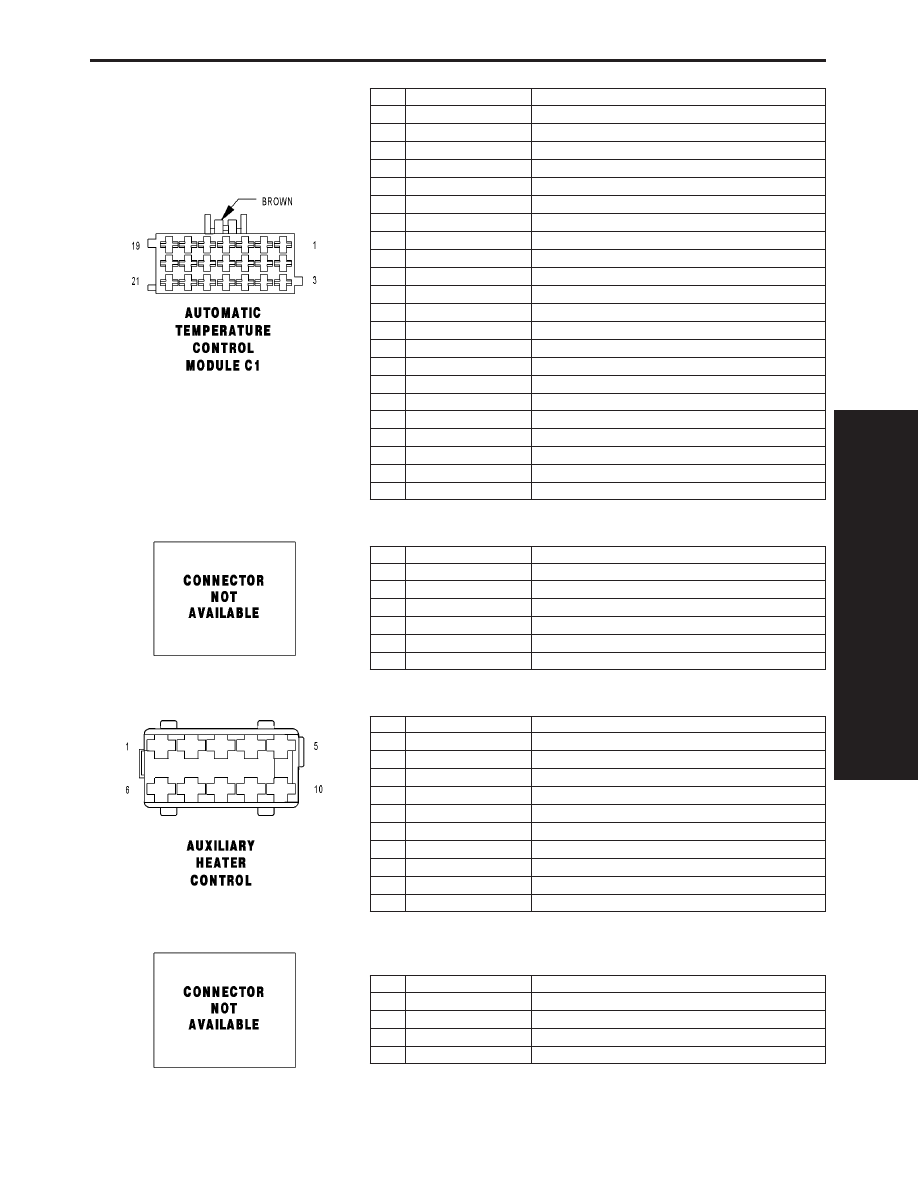

AUTOMATIC TEMPERATURE CONTROL MODULE C1 - BROWN

CAV

CIRCUIT

FUNCTION

1

16RD/BL

FUSED B(+)

2

18DG/RD (REST SYSTEM)

CIRCULATION PUMP CONTROL

3

18BK/RD

A/C AUXILIARY FAN RELAY HIGH SIDE CONTROL

4

16BL/YL

HEATER BOOSTER MODE

5

18BR/VT

WATER CYCLE VALVE CONTROL

6

20RD/BL

5 VOLT SUPPLY

7

18BK/YL

K-IC/ATC/HBM/CHM

8

16RD/YL/WT

FUSED D(+) RELAY OUTPUT

8

20BL/VT

D(+) RELAY CONTROL

9

16GY/DG/RD

LAMP DRIVER

10

16BL

CABIN HEATER CONTROL

11

16BK/BL/WT

RECIRCULATED AIR SOLENOID VALVE CONTROL

12

16BL/DG

A/C COMPRESSOR CLUTCH CONTROL

13

18BR/DG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

14

-

-

15

16BR

GROUND

16

18BR/GY

AIR OUTLET TEMPERATURE SENSOR SIGNAL

17

20DG/WT

CAN C BUS (+)

18

18BR/BL

SENSOR GROUND

19

20BR/RD

REFRIGERANT PRESSURE SENSOR FEEDBACK

20

20DG

CAN C BUS (-)

21

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

AUTOMATIC TEMPERATURE CONTROL MODULE C2

CAV

CIRCUIT

FUNCTION

1

14BK/VT

FAN STAGE 1 RELAY OUTPUT

1

12YL

BLOWER MOTOR LOW DRIVER

2

12WT

BLOWER MOTOR HIGH DRIVER

3

12WT/BK

BLOWER MOTOR M1 DRIVER

4

12YL/BK

BLOWER MOTOR M2 DRIVER

5

12RD/BL

FUSED B(+)

AUXILIARY HEATER CONTROL

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16RD/YL

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

16YL

CABIN HEATER CONTROL

8

-

-

9

-

-

10

16BR

GROUND

BLOWER MOTOR RESISTOR BLOCK

CAV

CIRCUIT

FUNCTION

1

12YL/BK

BLOWER MOTOR M2 DRIVER

2

12YL

BLOWER MOTOR LOW DRIVER

3

12WT/BK

BLOWER MOTOR M1 DRIVER

4

12DG

BLOWER MOTOR HIGH DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

259

CONNECTOR PINOUTS

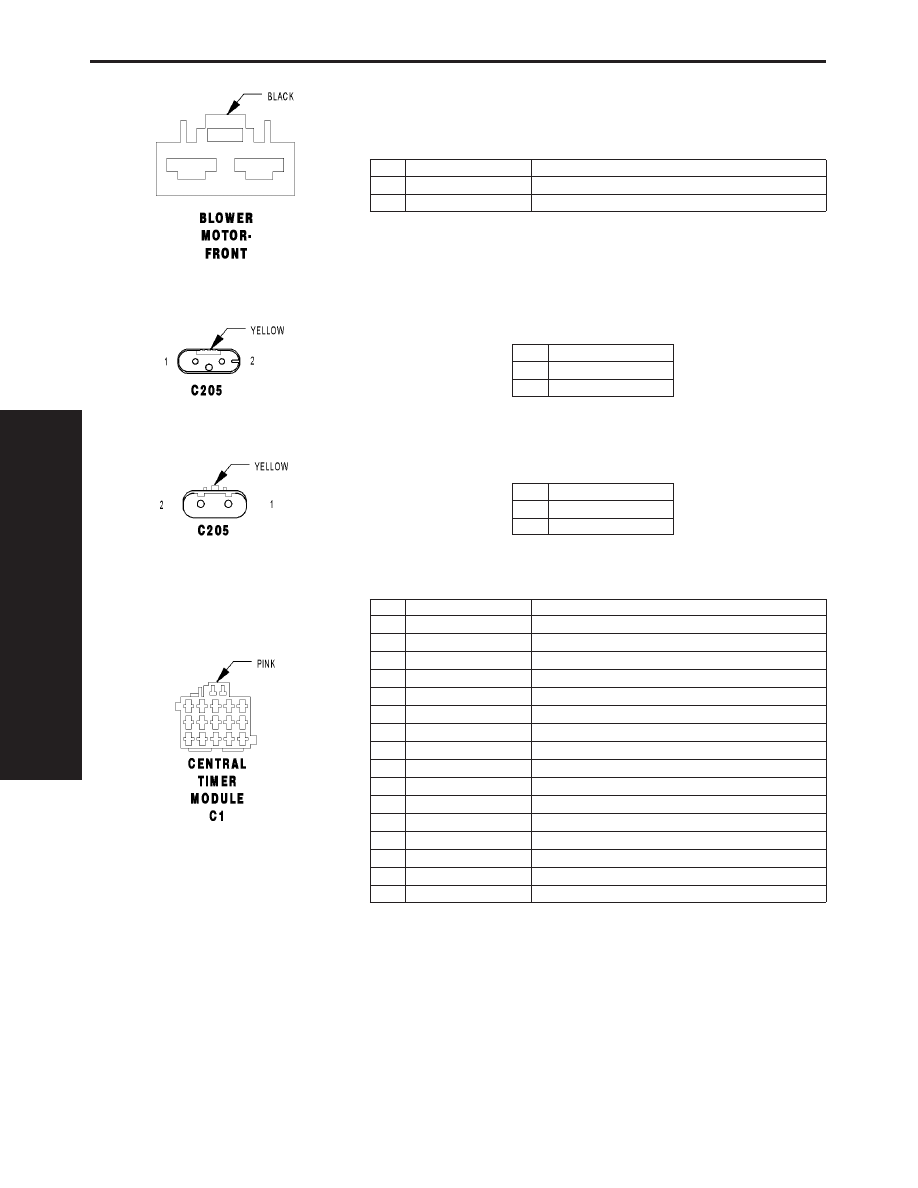

BLOWER MOTOR-FRONT - BLACK

CAV

CIRCUIT

FUNCTION

1

12RD/BL

BLOWER MOTOR (+)

2

12BK

GROUND

C205 - YELLOW (DASH SIDE)

CAV

CIRCUIT

1

20BL/DG

2

20BR/DG

C205 - YELLOW (MAIN BODY SIDE)

CAV

CIRCUIT

1

20BL/DG

2

20BR/DG

CENTRAL TIMER MODULE C1 - PINK

CAV

CIRCUIT

FUNCTION

1

16DG/BK

DRIVER DOOR UNLOCK SENSE

2

16BL/RD

DRIVER DOOR LOCK DRIVER

3

16BK/RD

DRIVER DOOR UNLOCK DRIVER

4

16YL/BK

DRIVER DOOR LOCK SENSE

5

16DG/BL/WT

PASSENGER FRONT DOOR UNLOCK SENSE

6

16YL/BL

PASSENGER FRONT DOOR LOCK SENSE

7

16WT/YL

MASTER DOOR LOCK SWITCH SENSE-ALL DOORS

8

16RD/BK

FUSED D(+) RELAY NO. 1 OUTPUT

9

16WT/BL (EXCEPT VTSS)

RKE INTERFACE

9

16WT/BL/RD (VTSS)

RKE INTERFACE

10

16BK/RD

FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START)

11

16DG

ENHANCED ACCIDENT REPORT DRIVER

12

20DG/WT/BL

K-CTM/SSM

13

14RD/WT

FUSED B(+)

14

14BR

GROUND

15

16WT/BK

DRIVER DOOR AJAR INDICATOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

260

CONNECTOR PINOUTS

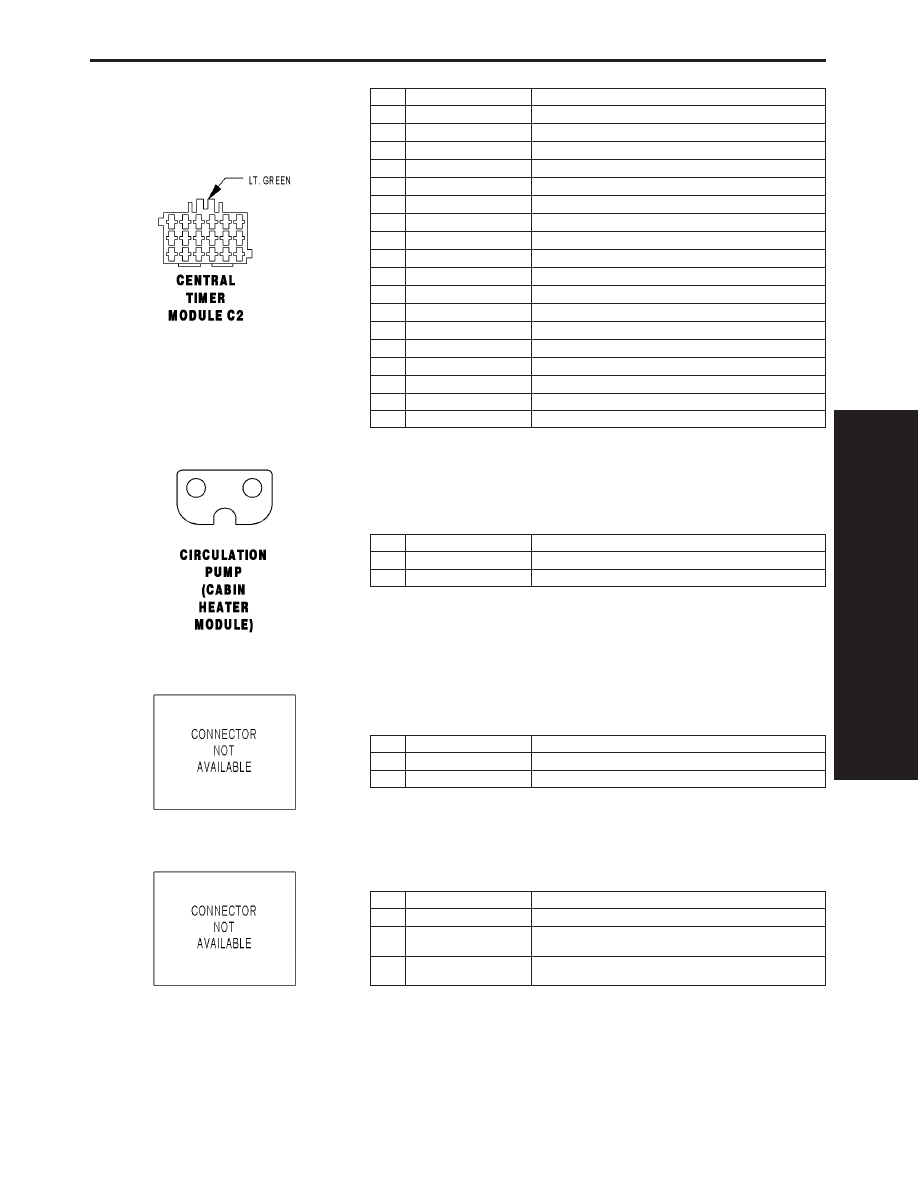

CENTRAL TIMER MODULE C2 - LT. GREEN

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16WT/DG

PASSENGER DOOR AJAR INDICATOR DRIVER

4

-

-

5

-

-

6

16WT/RD

MASTER DOOR LOCK SWITCH SENSE-PASSENGER DOORS

7

16DG/BK

LEFT SLIDING DOOR UNLOCK SENSE

8

-

-

9

-

-

10

16DG/RD

REAR DOOR UNLOCK SENSE

11

16YL/WT

LEFT SLIDING DOOR LOCK SENSE

12

16YL/BK

REAR DOOR LOCK SENSE

13

16YL/RD

RIGHT SLIDING DOOR LOCK SENSE

14

16DG/YL

RIGHT SLIDING DOOR UNLOCK SENSE

15

-

-

16

-

-

17

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

18

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

CIRCULATION PUMP (CABIN HEATER MODULE)

CAV

CIRCUIT

FUNCTION

1

18DG/RD

CIRCULATION PUMP RELAY OUTPUT

2

18BR

GROUND

CIRCULATION PUMP (REST SYSTEM)

CAV

CIRCUIT

FUNCTION

1

18DG/RD

CIRCULATION PUMP CONTROL

2

18BR

GROUND

CIRCULATION PUMP DIODE

CAV

CIRCUIT

FUNCTION

3

18DG/RD

CIRCULATION PUMP RELAY OUTPUT

4

18DG/BK (CABIN HEATER
MODULE)

CIRCULATION PUMP RELAY OUTPUT

4

18BK (EXCEPT PROGRAM
TIMER)

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

261

CONNECTOR PINOUTS
