8.8.5

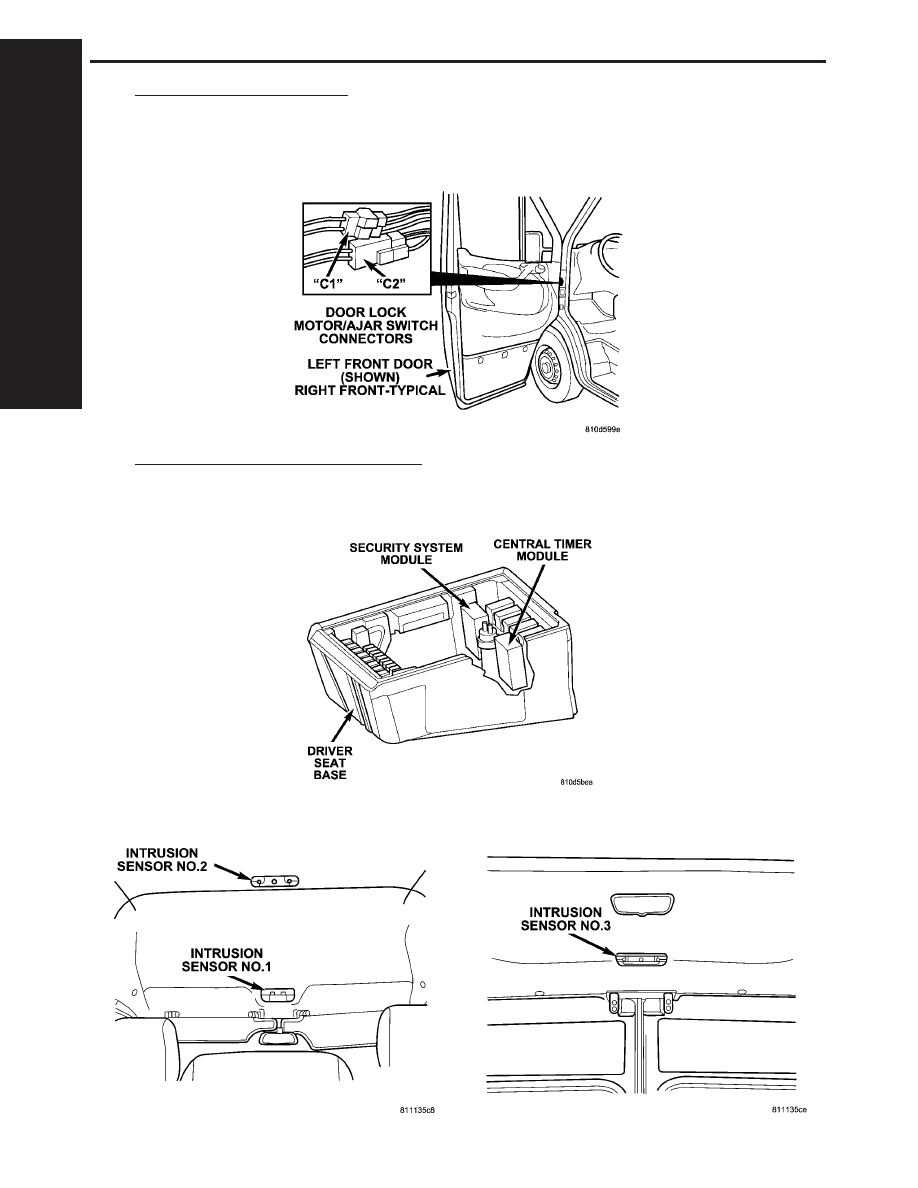

DOOR LOCK MOTOR/AJAR SWITCH CONNECTORS

8.9

VEHICLE THEFT SECURITY SYSTEM

8.9.1

SECURITY SYSTEM MODULE

8.9.2

INTRUSION SENSORS

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

254

COMPONENT LOCATIONS

8.8

POWER DOOR LOCKS/RKE (Continued)

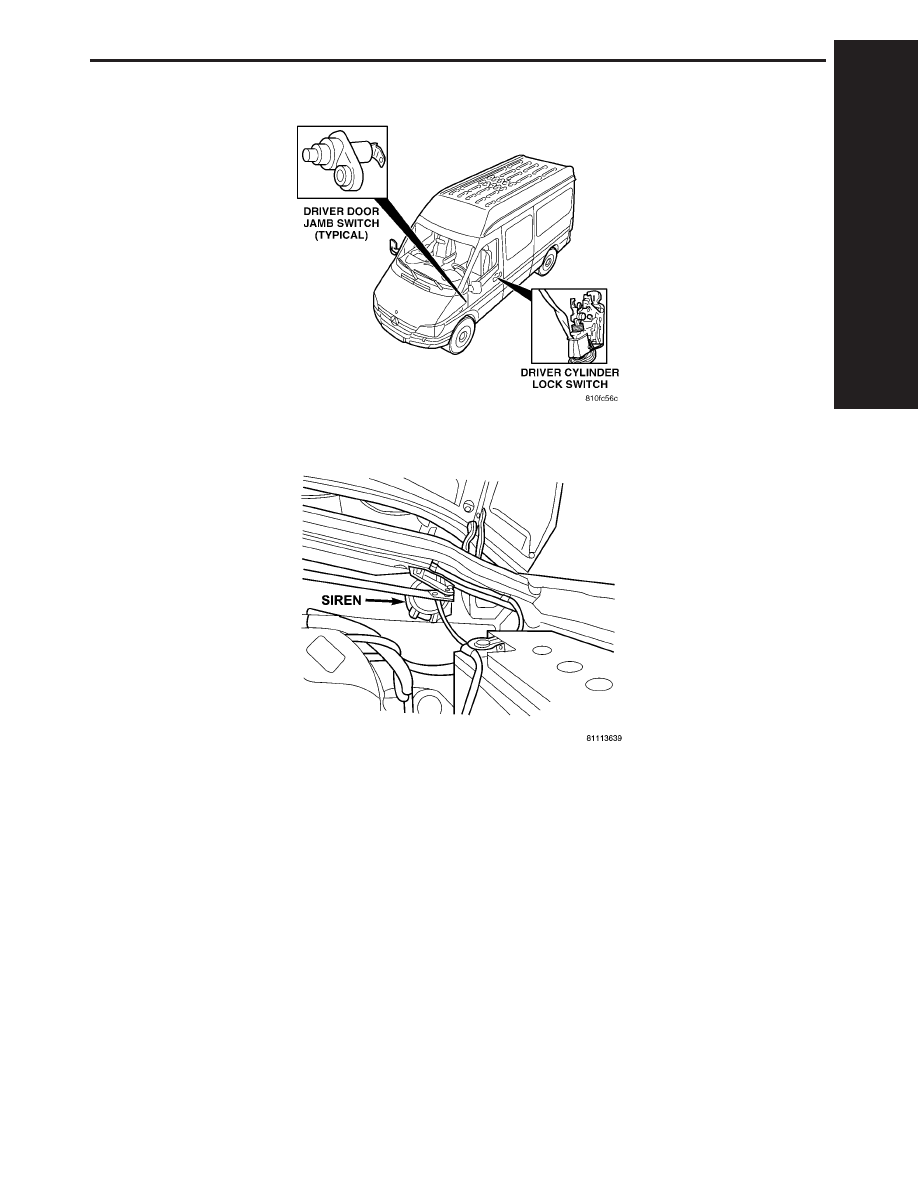

8.9.3

SWITCHES

8.9.4

SIREN

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

255

COMPONENT LOCATIONS

NOTES

256

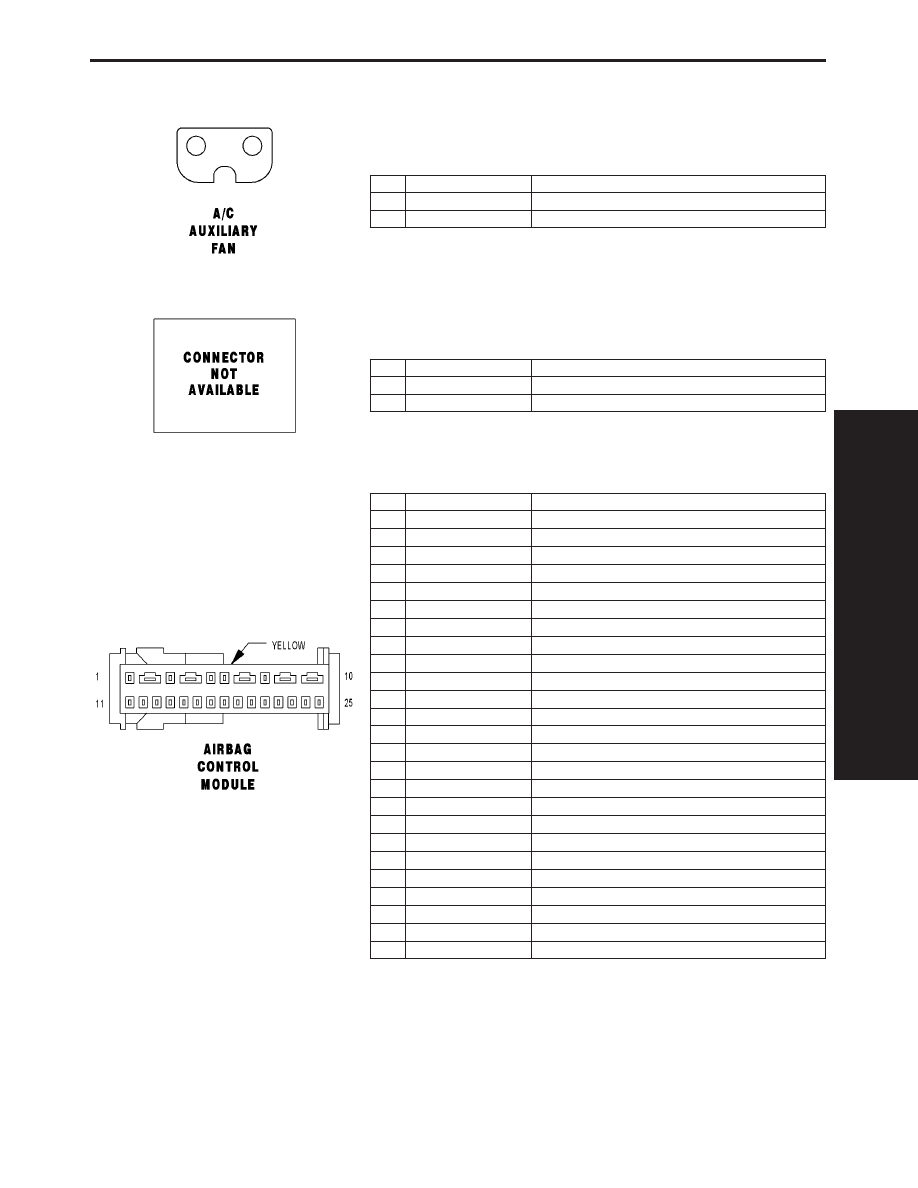

9.0

CONNECTOR PINOUTS

A/C AUXILIARY FAN

CAV

CIRCUIT

FUNCTION

1

14DG/BK

A/C AUXILIARY FAN RELAY OUTPUT

2

14BR

GROUND

AIR OUTLET TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

18BR/GY

AIR OUTLET TEMPERATURE SENSOR SIGNAL

2

18BR/BL

SENSOR GROUND

AIRBAG CONTROL MODULE - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT TENSIONER LINE 2

2

20BR/YL

DRIVER SEAT BELT TENSIONER LINE 1

3

20BL

PASSENGER SEAT BELT TENSIONER LINE 2

4

20BR

PASSENGER SEAT BELT TENSIONER LINE 1

5

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20BR

GROUND

7

20YL

AIRBAG WARNING INDICATOR DRIVER

8

-

-

9

20BK/RD

K-ACM

10

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

11

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

12

-

-

13

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

14

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

20DG

ENHANCED ACCIDENT REPORT DRIVER

21

-

22

-

23

-

24

-

25

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS
