(4) Remove carrier plate bolts. (Fig. 27)

(5) Disengage lift arm from glass guide rail and

remove regulator assembly. (Fig. 28)

(6) Remove four rivets attaching regulator to car-

rier plate and remove regulator. (Fig. 29)

INSTALLATION

(1) Install regulator onto carrier plate and install

new rivets.

(2) Install regulator lift arm into glass guide rail

and install regulator assembly.

(3) Install carrier bolts and tighten to 10 N·m (89

in. lbs.).

(4) Remove glass support.
(5) Connect battery negative cable.
(6) Verify correct window operation.
(7) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

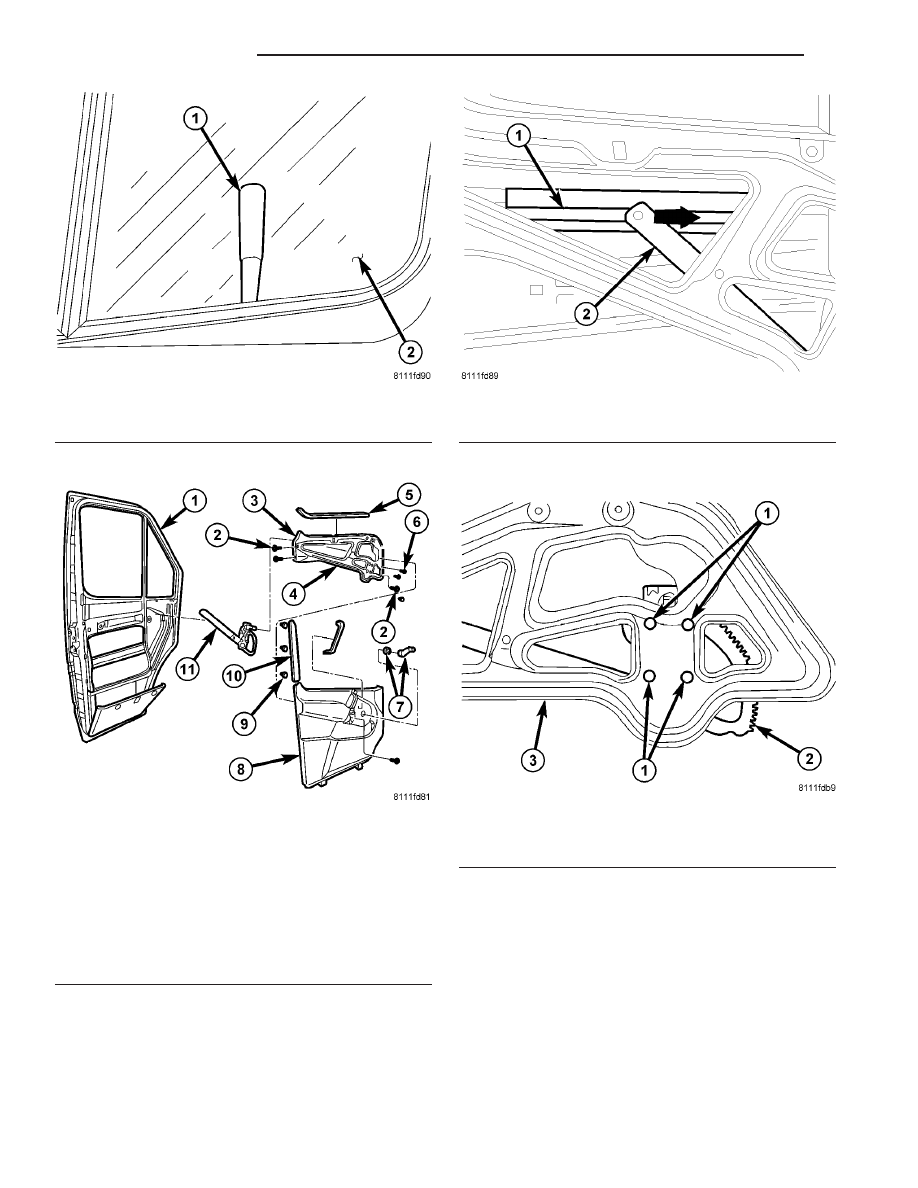

Fig. 26 GLASS SUPPORT

1 - WOOD WEDGE (or equivalent)
2 - WINDOW GLASS

Fig. 27 MANUAL REGULATOR ASSEMBLY

1 - DOOR
2 - CARRIER PLATE BOLTS
3 - CARRIER PLATE
4 - REGULATOR ASSEMBLY
5 - SEALING STRIP
6 - REGULATOR RIVETS (4)
7 - WINDOW CRANK/TRIM RING
8 - TRIM PANEL
9 - CLIPS
10 - WINDOW FRAME MOLDING
11 - REGULATOR

Fig. 28 LIFT ARM

1 - GLASS GUIDE RAIL
2 - LIFT ARM

Fig. 29 MANUAL REGULATOR FASTENERS

1 - RIVETS (4)
2 - REGULATOR
3 - CARRIER PLATE

23 - 22

DOOR - FRONT

VA

DOORS - REAR

TABLE OF CONTENTS

page

page

CHECK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 25

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 29

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 30

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

INSIDE HANDLE ACTUATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

CHECK

REMOVAL

(1) Open door and disengage check arm from

receiver. (Fig. 1)

(2) Remove the screws and remove the check arm.
(3) Remove the d-pillar trim, if equipped. (Refer to

23

-

BODY/INTERIOR/D-PILLAR

TRIM

-

REMOVAL)

(4) Remove the rivets and remove the receiver.

INSTALLATION

(1) Install the receiver and replace the rivets.

(2) Install d-pillar trim, if equipped. (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - INSTALLA-
TION)

(3) Install check arm and screws.
(4) Tighten the screws to 10 N·m (89 in. lbs.).

DOOR

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Open door and disengage check arm from

receiver. (Fig. 2)

(3) Using a grease pencil or equivalent, mark the

outline of the door hinges on the door to aid in instal-
lation.

(4) Support door with a suitable lifting device.
(5) Remove the bolts and remove the door. (Fig.

3)

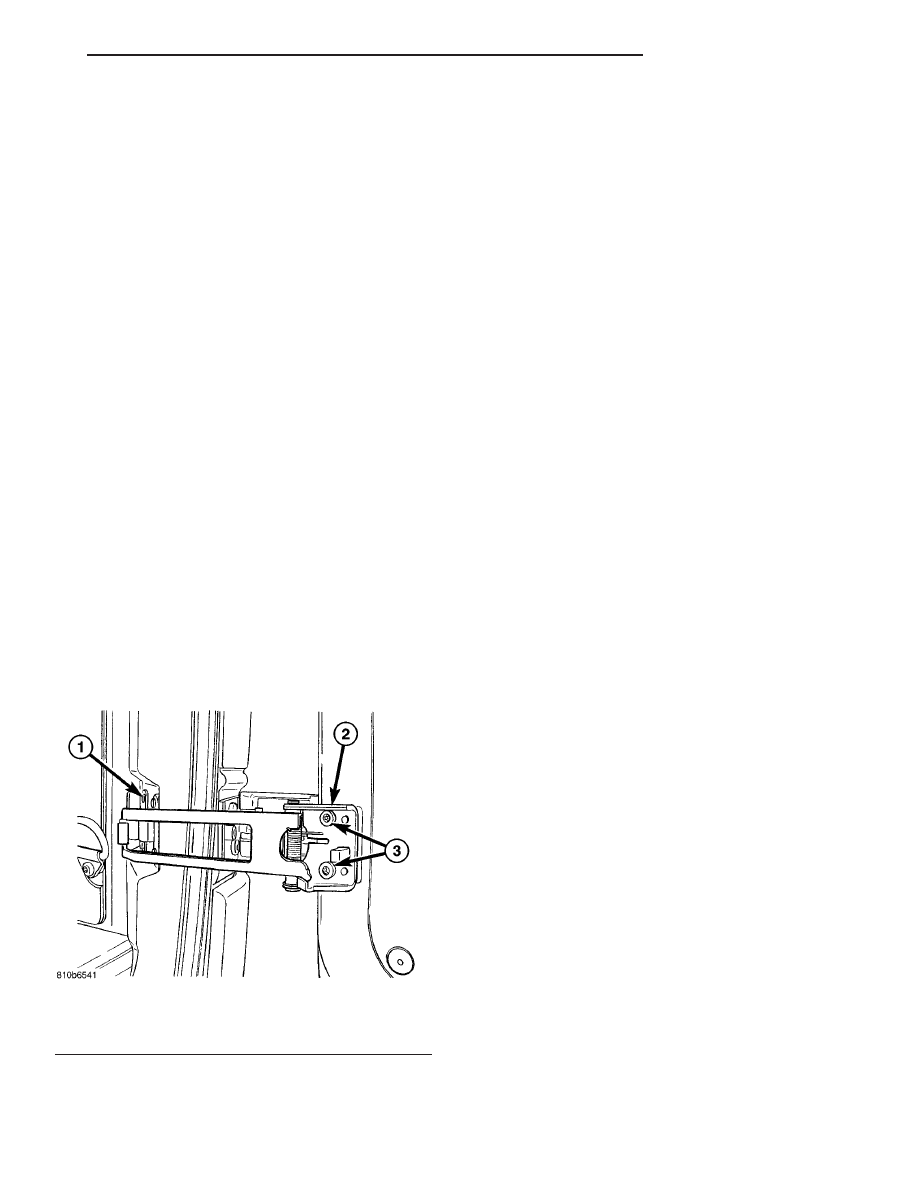

Fig. 1 DOOR CHECK

1 - RECEIVER
2 - DOOR CHECK
3 - SCREWS

VA

DOORS - REAR

23 - 23

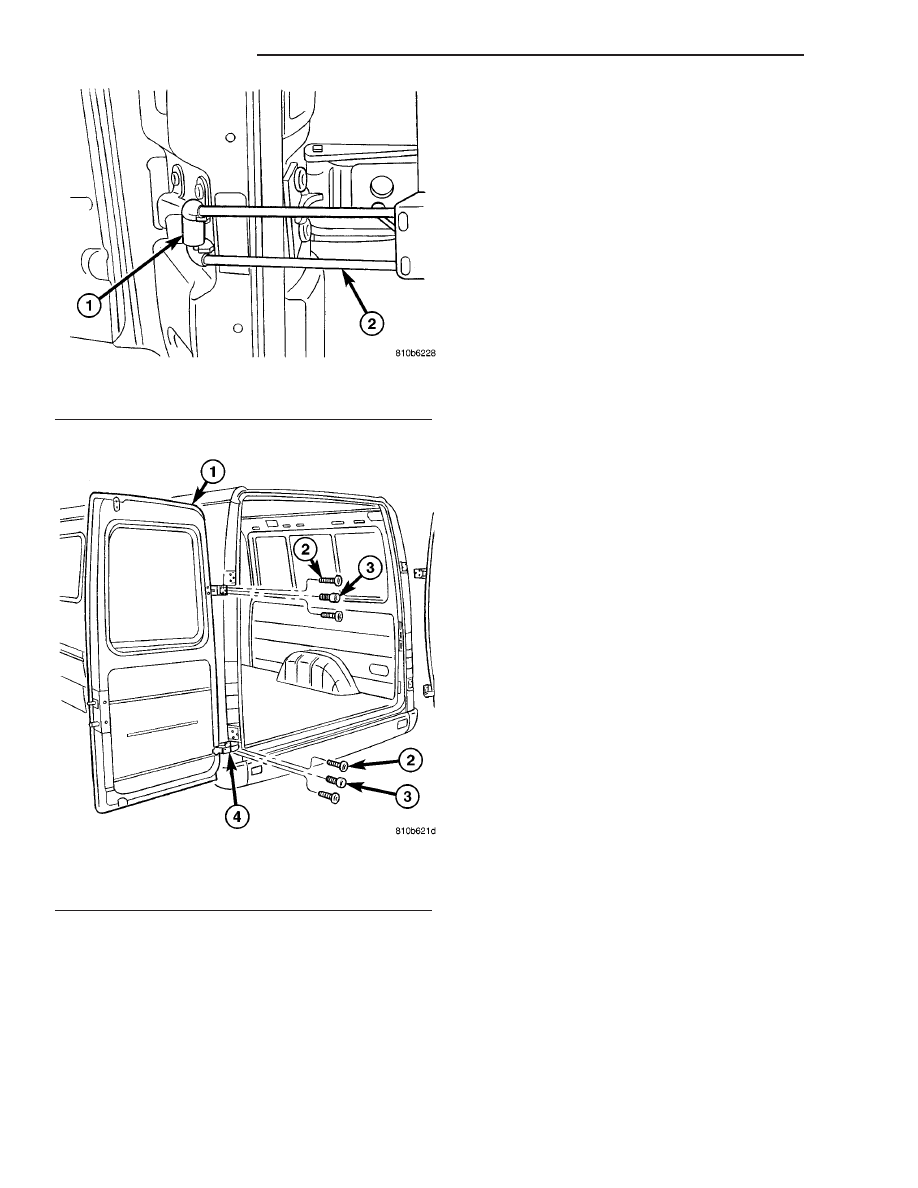

Fig. 2 CHECK STRAP

1 - RECEIVER
2 - DOOR CHECK

Fig. 3 DOOR HINGES

1 - DOOR
2 - TORX BOLTS (2 PER HINGE)
3 - ALLEN BOLTS (1 PER HINGE)

23 - 24

DOORS - REAR

VA

DISASSEMBLY

RIGHT DOOR

(1) Remove door. (Refer to 23 - BODY/DOORS -

REAR/DOOR - REMOVAL)

(2) Remove trim panel (20) (Fig. 4). (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL)

(3) Remove latch assembly (14). (Refer to 23 -

BODY/DOORS - REAR/LATCH - REMOVAL)

(4) Remove screws (21) from door handle (20).
(5) Slide door handle (20) to right and remove.
(6) Remove rivets (15) and remove closing wedge

(16).

(7) Remove bolts (2) and remove top closing wedge

(1).

(8) Remove bolts (9) and remove door check (10).

(Refer to 23 - BODY/DOORS - REAR/CHECK -
REMOVAL)

(9) Remove the bolts (3) and remove the door

hinges (4). (Refer to 23 - BODY/DOORS - REAR/
HINGE - INSTALLATION)

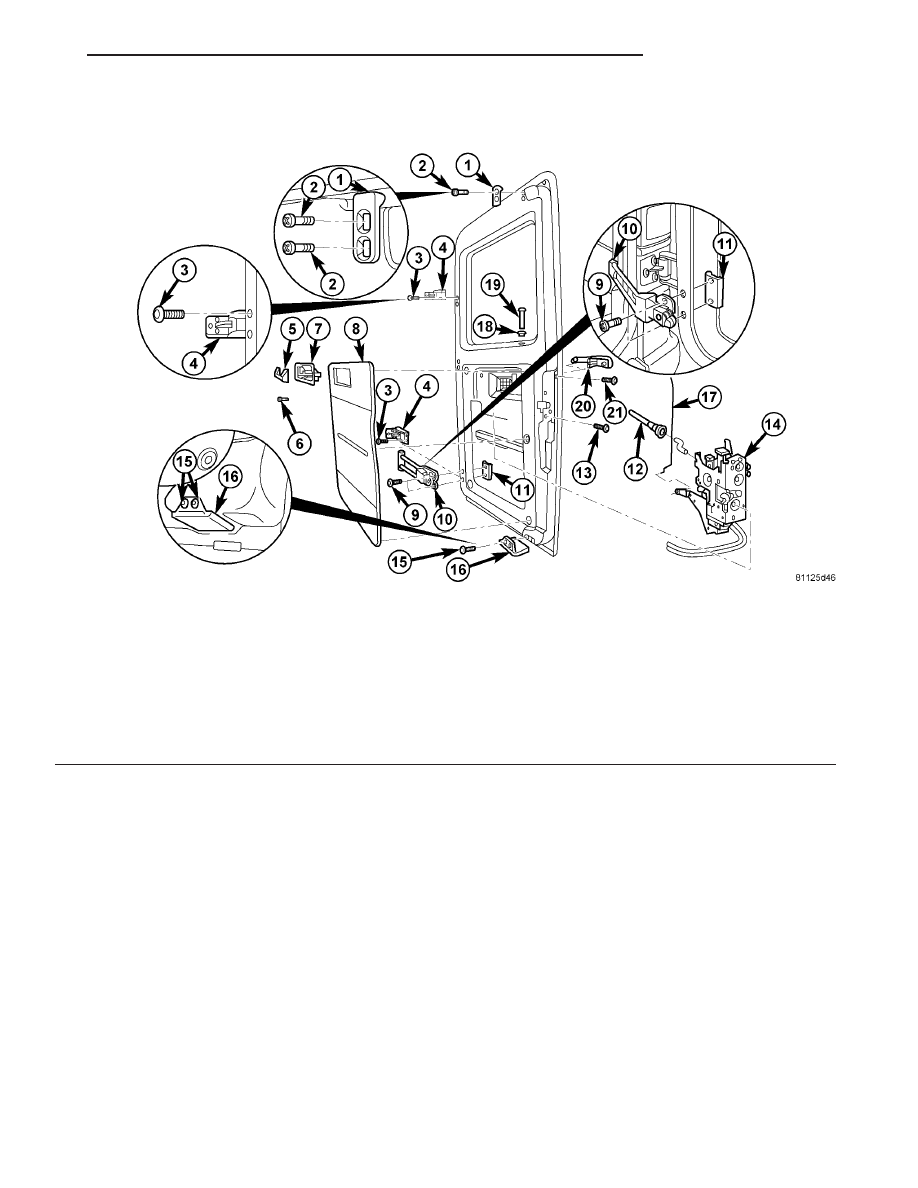

Fig. 4 RIGHT DOOR

1 - TOP CLOSING WEDGE

12 - DOOR LOCK LINKAGE

2 - BOLTS

13 - BOLTS (3)

3 - BOLTS (2)

14 - LATCH ASSEMBLY

4 - DOOR HINGE

15 - RIVETS (2)

5 - PANEL

16 - BOTTOM CLOSING WEDGE

6 - SCREW

17 - LOCKING ROD

7 - INNER ACTION

18 - GROMMET

8 - PANELING

19 - LOCKING KNOB

9 - BOLTS (2)

20 - EXTERIOR DOOR HANDLE

10 - DOOR CHECK

21 - SCREW

11 - THREADED PLATE
