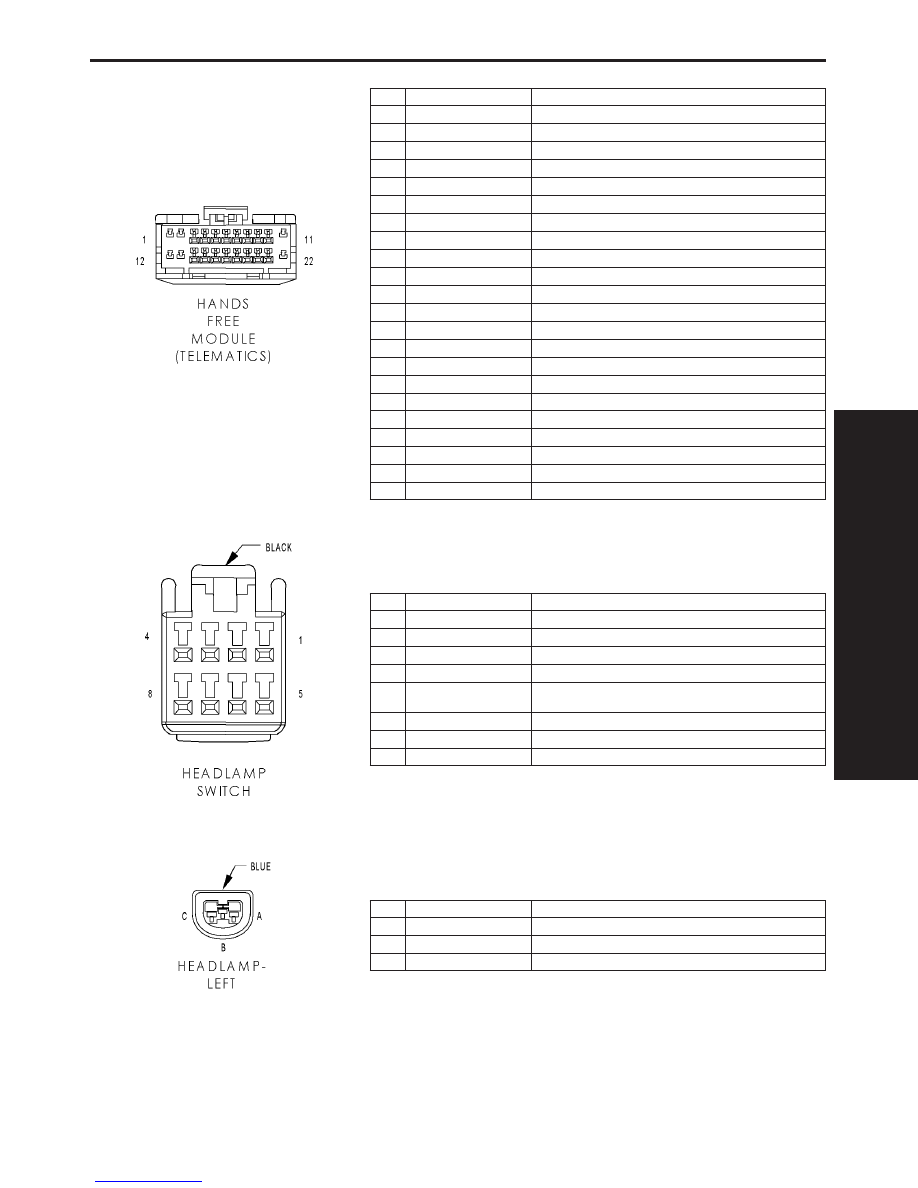

HANDS FREE MODULE (TELEMATICS) - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

-

-

4

-

-

5

X722 18LB/DG

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X703 18DG/OR

LEFT AUDIO OUTPUT

9

X704 18DG/YL

RIGHT AUDIO OUTPUT

10

X795 18DG

HANDS FREE AUDIO OUTPUT COMMON

11

-

-

12

-

-

13

-

-

14

D25 20WT/VT

PCI BUS

15

X730 18GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 18DG/LB

MICROPHONE 1 IN (+)

17

X792 18LB/DG

MICROPHONE IN (-)

18

X735 22NA

HANDSFREE MICROPHONE SHIELD

19

-

-

20

X793 18DG/YL

HANDSFREE MICROPHONE HSD FEED

21

X835 18OR/GY

SENSOR GROUND

22

Z970 18BK

GROUND

HEADLAMP SWITCH - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

4

Z407 20BK/OR

GROUND

5

L89 20WT/YL (FOG
LAMPS)

FOG LAMP RELAY OUTPUT

6

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

7

L115 20WT/YL

HEADLAMP SWITCH RETURN

8

L116 20WT/LG

HEADLAMP SWITCH SIGNAL

HEADLAMP-LEFT - BLUE 3 WAY

CAV

CIRCUIT

FUNCTION

A

L43 18WT/DB

LEFT LOW BEAM OUTPUT

B

Z345 18BK/LB

GROUND

C

L33 18WT/LG

LEFT HIGH BEAM OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

581

CONNECTOR PINOUTS

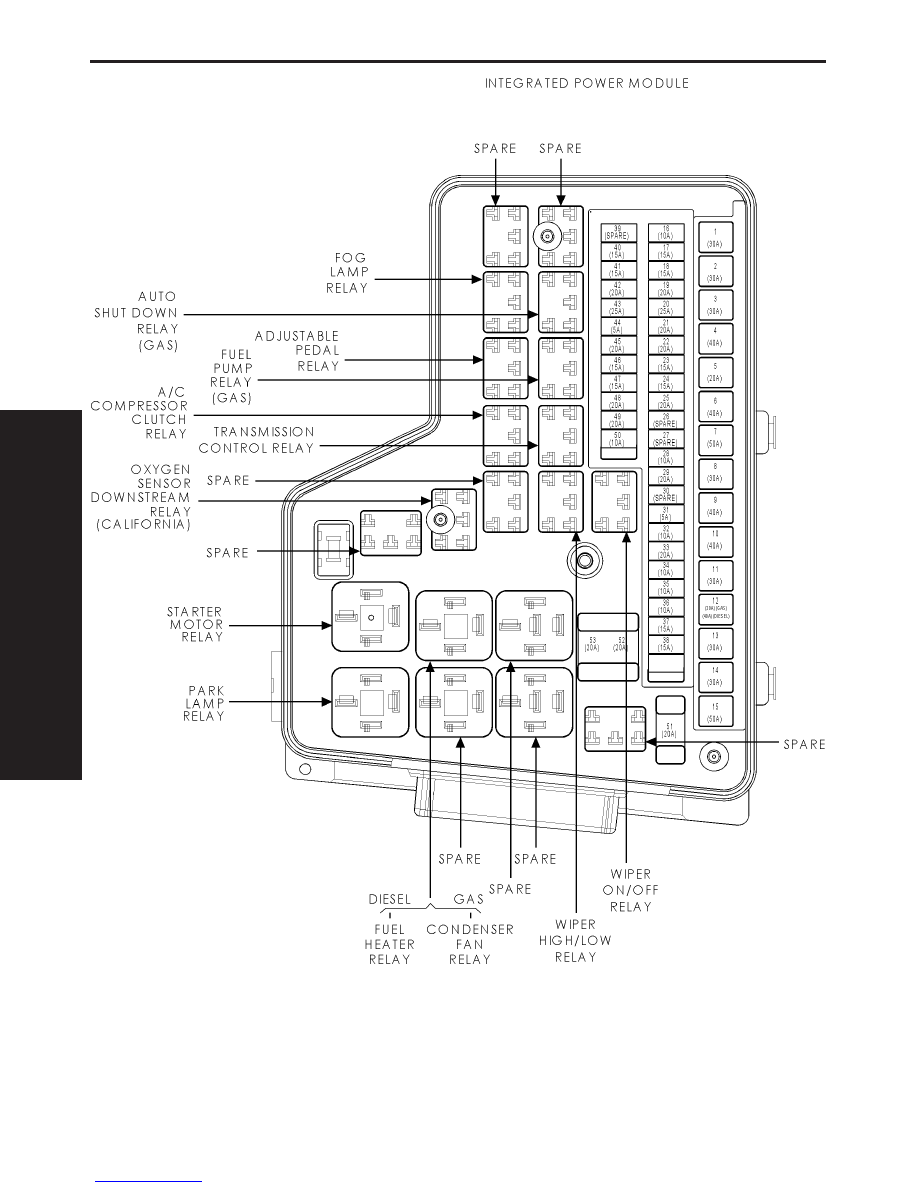

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

582

CONNECTOR PINOUTS

HEATED MIRROR RELAY - 5 WAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN)

86

C110 20DB/LB

DEFOGGER RELAY CONTROL

87

C16 16 DB/GY

HEATED MIRROR RELAY OUTPUT

87A

-

-

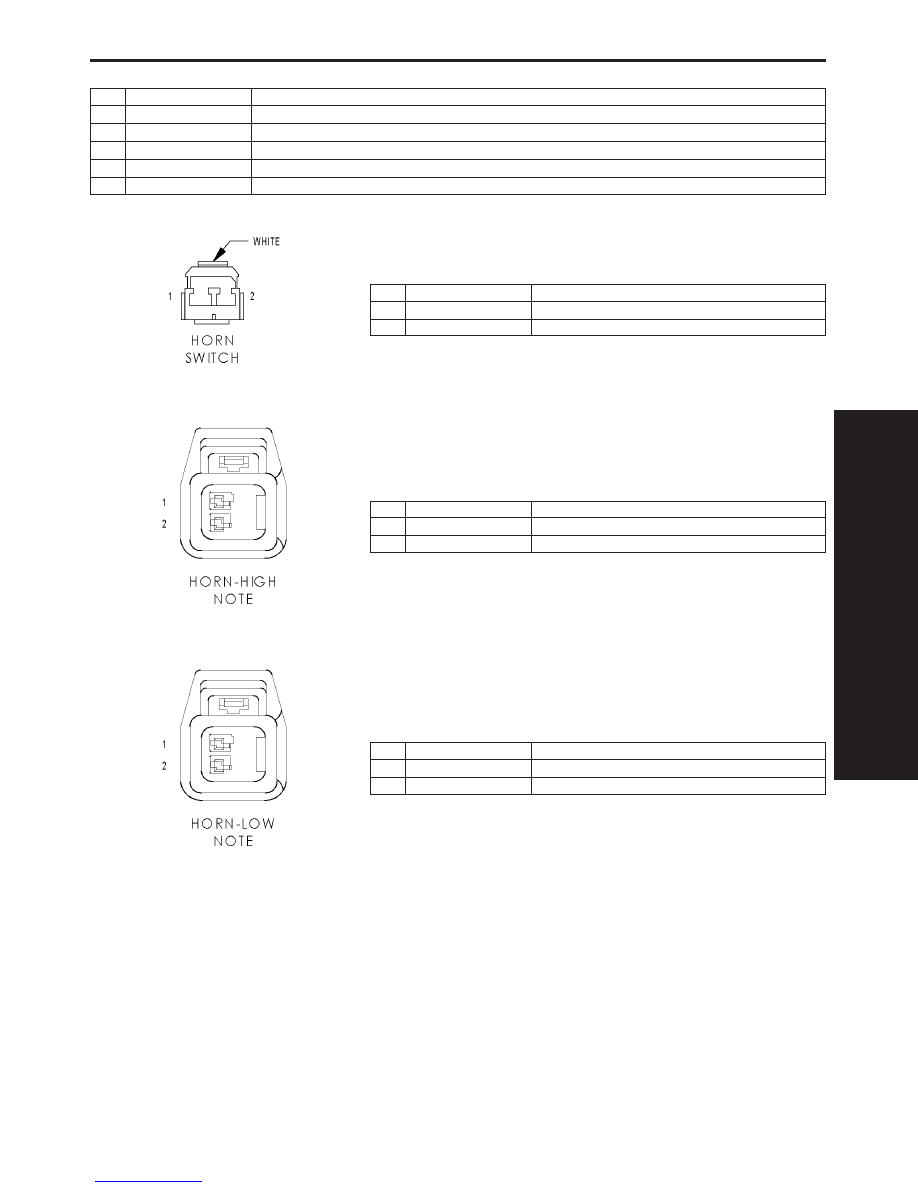

HORN SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

-

-

HORN-HIGH NOTE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z299 18BK/OR

GROUND

HORN-LOW NOTE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z298 18BK/DB

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

583

CONNECTOR PINOUTS

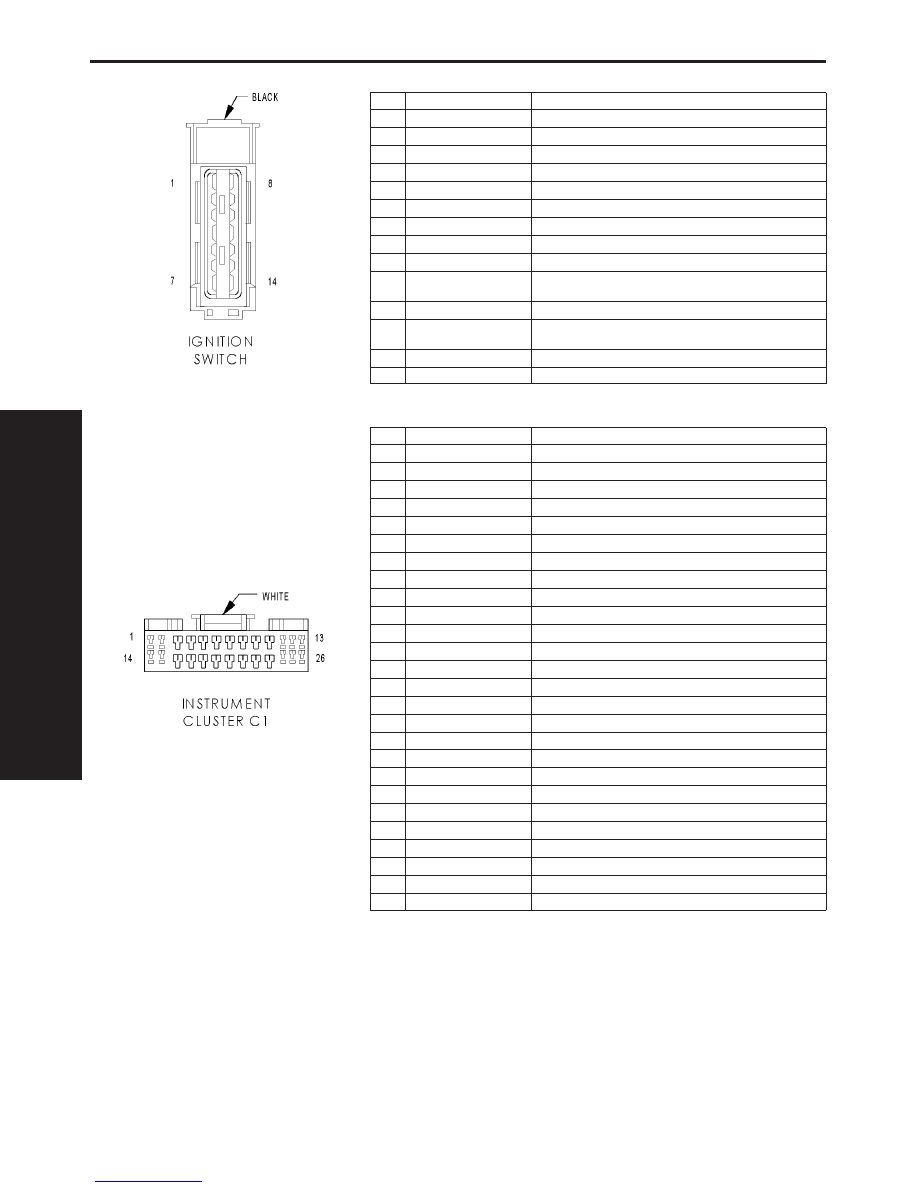

IGNITION SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

A970 10RD

FUSED B(+)

2

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

3

F951 16PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

A951 16RD

FUSED B(+)

5

G15 20VT/TN

KEY IN IGNITION SWITCH SENSE

6

Z943 20BK

GROUND

7

A921 16RD

FUSED B(+)

8

C7 10DB

BLOWER MOTOR FEED

9

F982 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

F991 10PK/YL (POWER
WINDOWS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

A981 14RD

FUSED B(+)

12

A991 10RD (POWER WIN-
DOWS)

FUSED B(+)

13

T751 16YL

FUSED IGNITION SWITCH OUTPUT (START)

14

F922 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

INSTRUMENT CLUSTER C1 - WHITE 26 WAY

CAV

CIRCUIT

FUNCTION

1

P1 18TN/LG (SLT)

DOOR UNLOCK DRIVER LEFT FRONT

2

A941 18RD

FUSED B(+)

3

K32 18DB/YL

BTSI SOLENOID CONTROL

4

-

-

5

-

-

6

-

-

7

E16 20OR/GY

PANEL LAMPS DRIVER

8

E14 20OR/TN

PANEL LAMPS DRIVER

9

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

10

P393 18LG (SLT)

DOOR LOCK DRIVER LEFT DOORS

11

P392 18LG/DB (SLT)

DOOR LOCK DRIVER RIGHT DOORS

12

-

-

13

Z921 18BK

GROUND

14

Z108 20BK/LG

GROUND

15

M288 18YL/GY

FUSED B(+)

16

P85 20LG/WT (SLT+)

HEATED SEAT SWITCH SUPPLY

17

M228 18YL/LB (SLT)

COURTESY LAMP DRIVER

18

L14 20WT/TN

CARGO LAMP DRIVER

19

P301 20LG/OR (SLT+)

PANEL LAMPS DRIVER

20

E11 20OR/DB (SLT)

PANEL LAMPS DRIVER

21

M20 20YL/LB

COURTESY LAMPS DRIVER

22

M22 20YL/OR

COURTESY LAMPS DRIVER

23

P5 18TN/OR (SLT)

DOOR UNLOCK DRIVER LEFT REAR

24

G778 18VT/LB (SLT)

DOOR UNLOCK DRIVER RIGHT DOORS

25

A944 20RD

FUSED B(+)

26

A944 20RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

584

CONNECTOR PINOUTS
