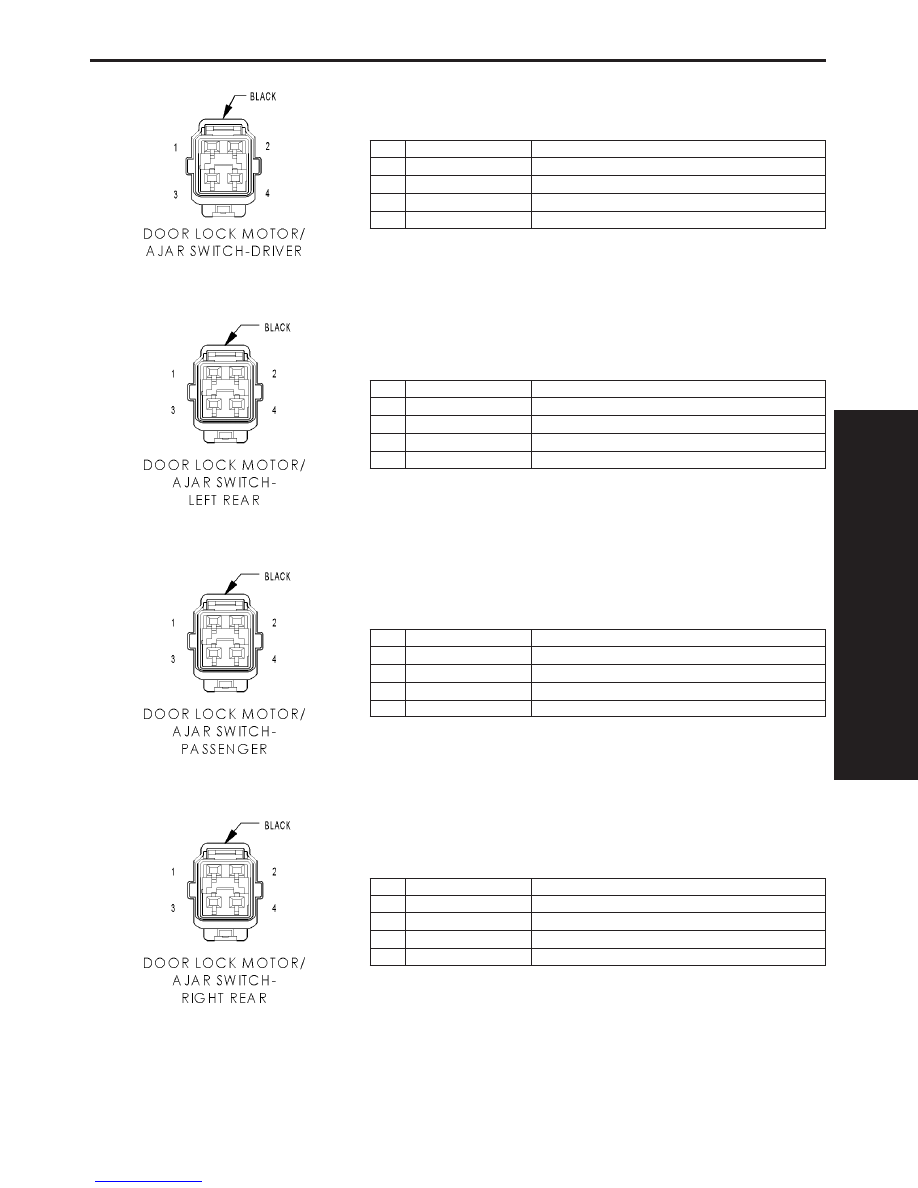

DOOR LOCK MOTOR/AJAR SWITCH-DRIVER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 18TN/LG

DOOR UNLOCK DRIVER LEFT FRONT

4

P393 18LG

DOOR LOCK DRIVER LEFT DOORS

DOOR LOCK MOTOR/AJAR SWITCH-LEFT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z79 20LG/BK

GROUND

3

P5 18TN/OR

DOOR UNLOCK DRIVER LEFT REAR

4

P393 18LG

DOOR LOCK DRIVER LEFT DOORS

DOOR LOCK MOTOR/AJAR SWITCH-PASSENGER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

G778 18VT/LB

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG/DB

DOOR LOCK DRIVER RIGHT DOORS

DOOR LOCK MOTOR/AJAR SWITCH-RIGHT REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/GY (VIRTUAL)

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z72 20LG/BK (VIRTUAL)

GROUND

3

G778 18TN/OR (VIRTUAL)

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG (VIRTUAL)

DOOR LOCK DRIVER RIGHT DOORS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

577

CONNECTOR PINOUTS

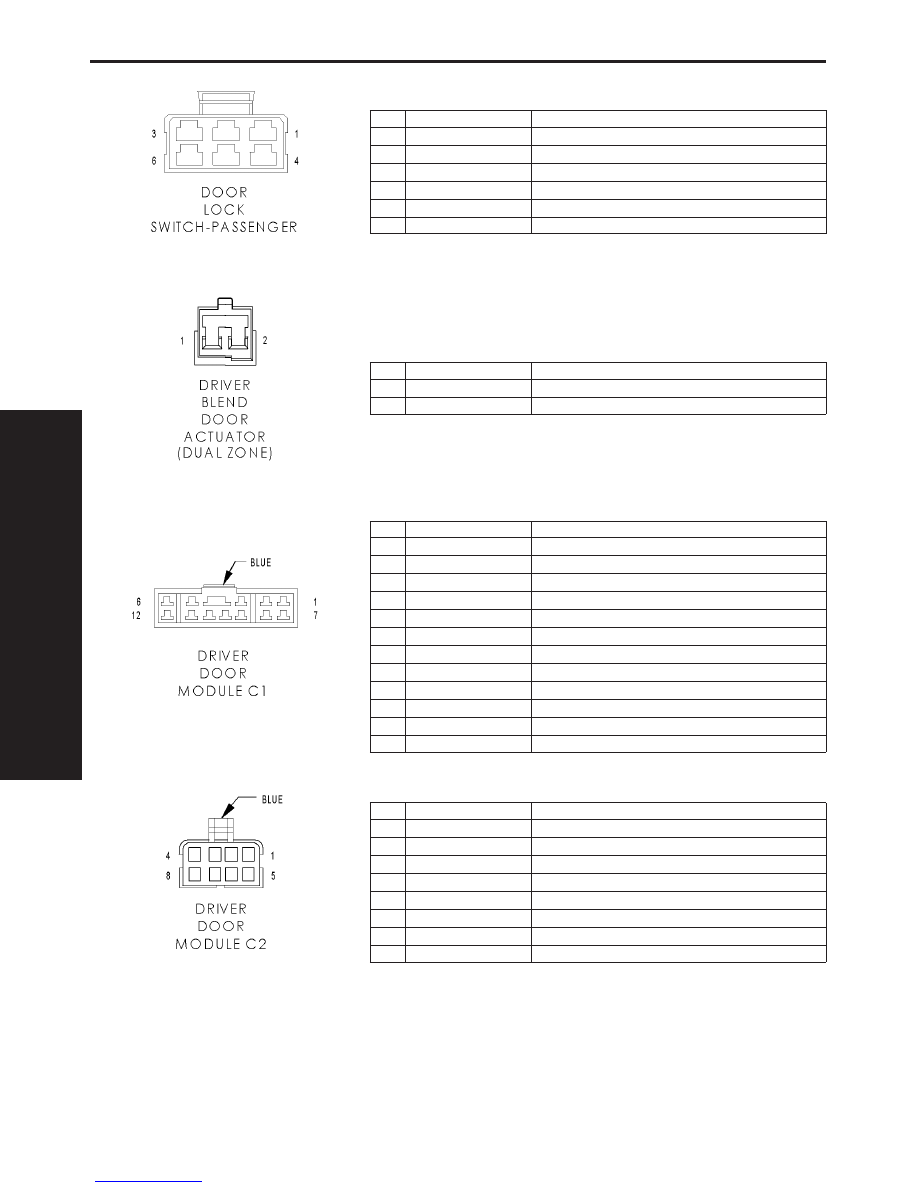

DOOR LOCK SWITCH-PASSENGER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

2

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

-

-

5

Z461 20BK/DG

GROUND

6

-

-

DRIVER BLEND DOOR ACTUATOR (DUAL ZONE)

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG

BLEND DOOR DRIVER

2

C34 20DB/LB

COMMON DOOR DRIVER

DRIVER DOOR MODULE C1 - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

3

Q16 14OR/TN

MASTER WINDOW SWITCH RIGHT FRONT (UP)

4

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

5

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER (UP)

6

Q26 14OR/GY

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

7

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

8

Z421 14BK/BR

GROUND

9

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

11

Z941 20BK

GROUND

12

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

DRIVER DOOR MODULE C2 - BLUE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 18TN/DG

LEFT MIRROR UP DRIVER

2

P195 18LG/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

3

A930 18RD

FUSED B(+)

4

P74 18TN/OR

RIGHT MIRROR LEFT DRIVER

5

Z461 20BK/DG

GROUND

6

P75 18TN/LG

LEFT MIRROR LEFT DRIVER

7

P72 18TN/GY

RIGHT MIRROR UP DRIVER

8

Q15 14OR/LB

POWER WINDOW SWITCH FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

578

CONNECTOR PINOUTS

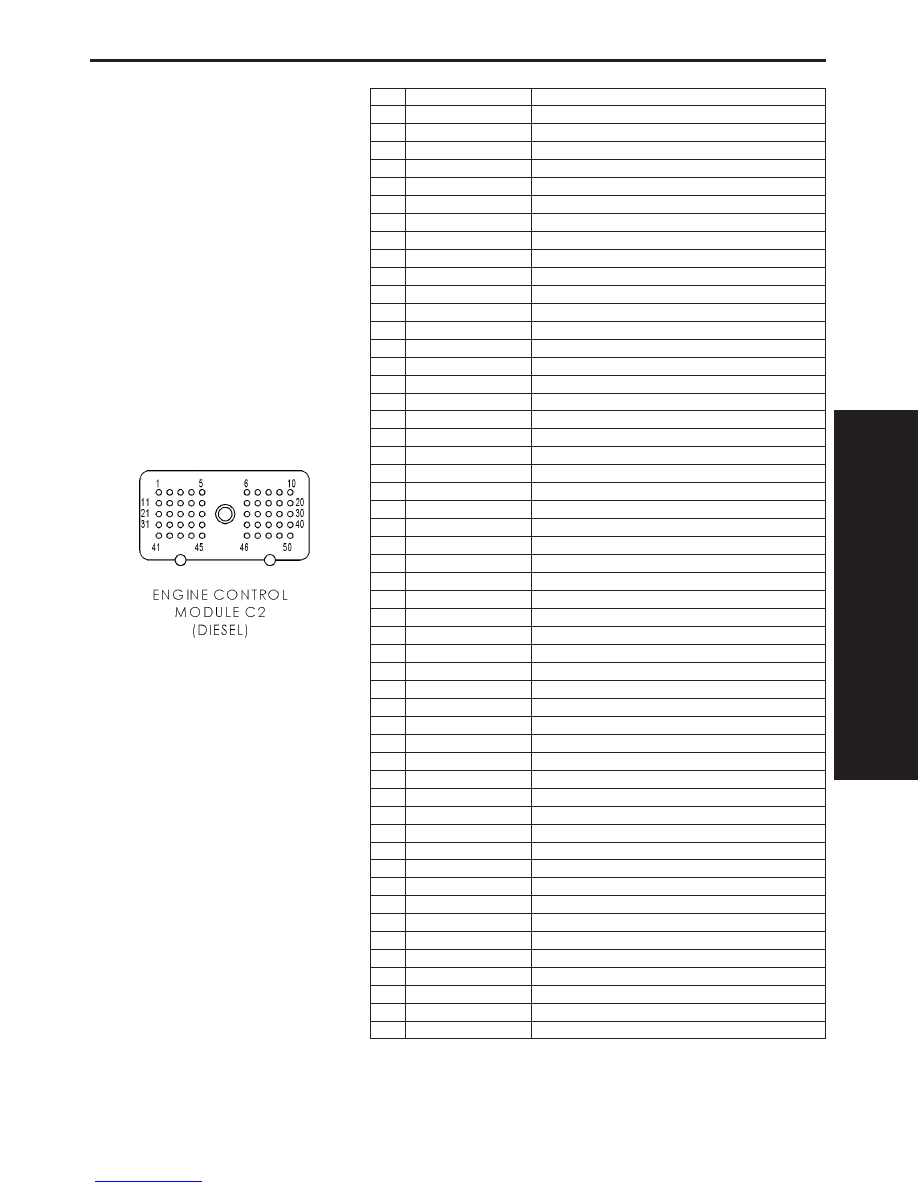

ENGINE CONTROL MODULE C2 (DIESEL) - 50 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K615 18VT/WT

INLET AIR TEMPERATURE SENSE

3

K615 18BR/WT (M/T)

INLET AIR TEMPERATURE SENSE

4

V35 18VT/OR (A/T)

S/C VENT CONTROL

5

K176 18BR/OR

INTAKE AIR HEATER RELAY NO 2 CONTROL

6

K174 18BR/YL

INTAKE AIR HEATER RELAY NO 1 CONTROL

7

V32 18VT/YL (A/T)

SPEED CONTROL SUPPLY

8

-

-

9

T41 18YL/DB (A/T)

PARK/NEUTRAL POSITION SWITCH SENSE (T41)

10

K161 18BR/LB

FAN SPEED SENSOR

11

B22 18DG/YL

VEHICLE SPEED SENSOR SIGNAL NO. 1

12

G6 18VT/GY

OIL PRESSURE SIGNAL

13

T6 18DG (A/T)

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

14

T118 18DG (A/T)

GOVERNOR PRESSURE SOLENOID CONTROL

15

T9 18DG/TN (A/T)

3-4 SOLENIOD CONTROL

16

D21 18WT/BR

SCI TRANSMIT (PCM)

16

D21 18PK (M/T)

SCI TRANSMIT

17

-

-

18

T38 18YL/BR (A/T)

GOVERNOR PRESSURE SENSOR SIGNAL

19

D20 18WT/LG

SCI RECEIVE (PCM)

20

A209 16RD

FUSED B(+)

21

Z902 16BK

GROUND

22

-

-

23

F856 18YL/PK

5 VOLT SUPPLY

24

K900 18DB/DG

SENSOR GROUND

25

T75 18YL/LB (A/T)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

26

N4 18DB/WT

FUEL LEVEL SENSOR SIGNAL

27

-

-

28

D25 18WT/VT

PCI BUS

29

T54 18DG/OR (A/T)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

30

A209 16RD

FUSED B(+)

31

T515 18YL/DB (A/T)

TRANSMISSION CONTROL RELAY CONTROL

32

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

33

K854 18VT/BR (M/T)

5 VOLT SUPPLY

34

V36 18VT/YL (A/T)

S/C VACUUM CONTROL

35

K616 18BR/YL

INLET AIR PRESSURE SENSE

36

V32 18VT/YL (M/T)

SPEED CONTROL SUPPLY

37

B29 18DG/WT

BRAKE SWITCH SIGNAL

38

-

-

39

-

-

40

A209 16RD

FUSED B(+)

41

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

42

-

-

43

K160 18BR/OR

PARK LOCKOUT SOLENOID CONTROL

44

T14 18DG/BR (A/T)

OUTPUT SPEED SENSOR SIGNAL

45

T13 18DG/VT (A/T)

SENSOR GROUND

46

V37 18VT

S/C SWITCH NO. 1 SIGNAL

47

K25 18DB/VT

BATT TEMP SIGNAL

48

K400 18BR/VT (M/T)

APPS NO.2 RETURN

49

Z902 16BK

GROUND

50

Z902 16BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

579

CONNECTOR PINOUTS

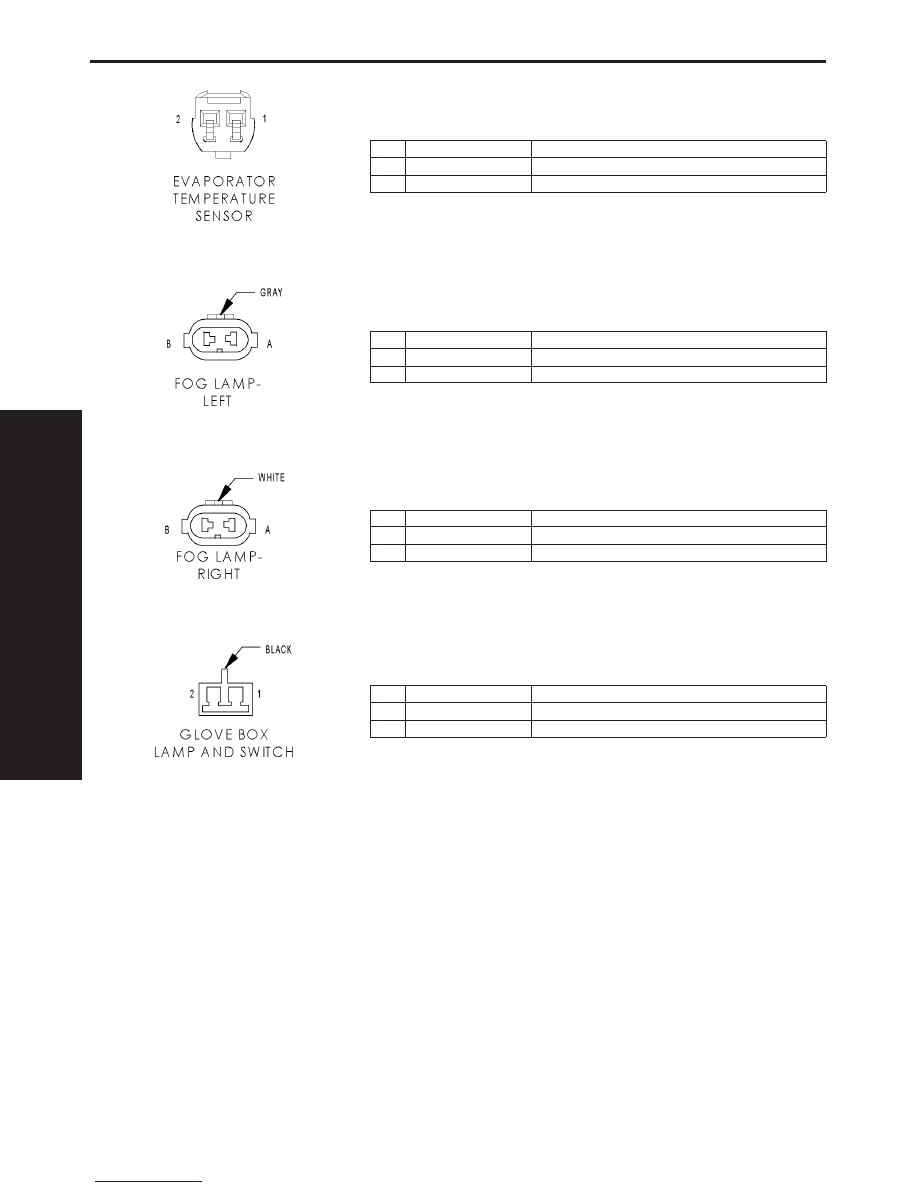

EVAPORATOR TEMPERATURE SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C121 20DB/DG

SENSOR GROUND

2

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

FOG LAMP-LEFT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z926 18BK

GROUND

B

L89 18WT/YL

FOG LAMP RELAY OUTPUT

FOG LAMP-RIGHT - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z926 18BK

GROUND

B

L89 18WT/YL

FOG LAMP RELAY OUTPUT

GLOVE BOX LAMP AND SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z328 20BK/TN

GROUND

2

M228 18YL/LB

COURTESY LAMP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

580

CONNECTOR PINOUTS
