COMPONENT LOCATIONS

8.1

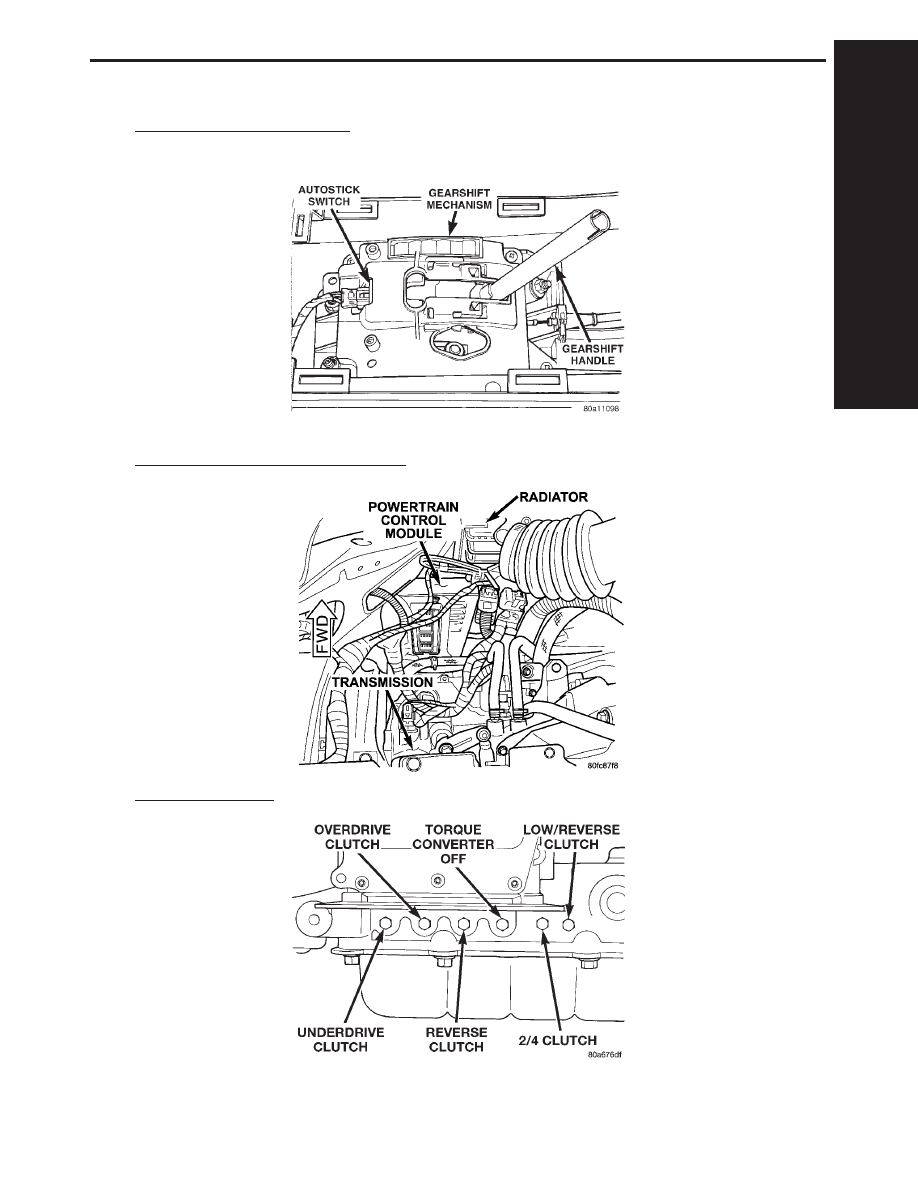

AUTOSTICK - IF EQUIPPED

8.2

POWERTRAIN CONTROL MODULE

8.3

PRESSURE PORT

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

183

COMPONENT LOCATIONS

8.4

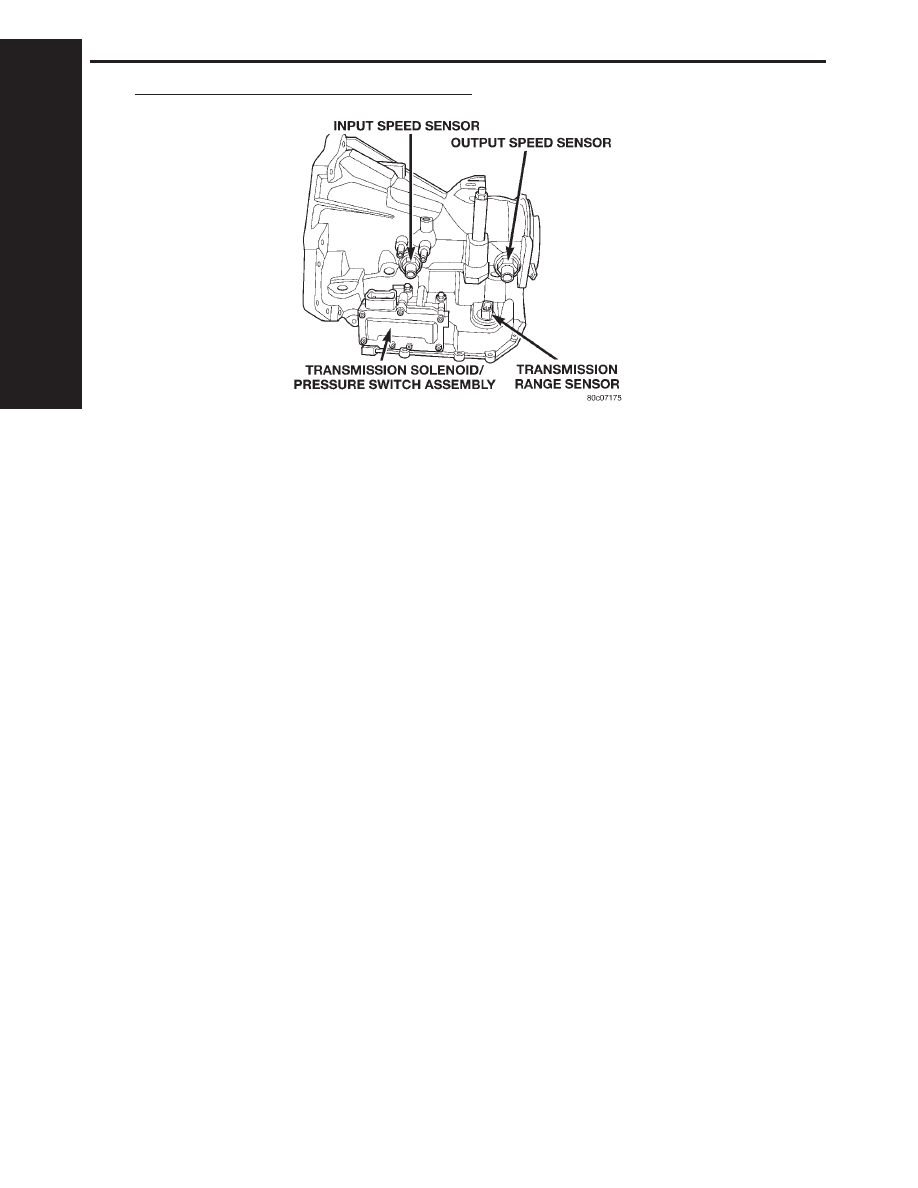

TRANSMISSION COMPONENT LOCATIONS

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

184

COMPONENT LOCATIONS

9.0

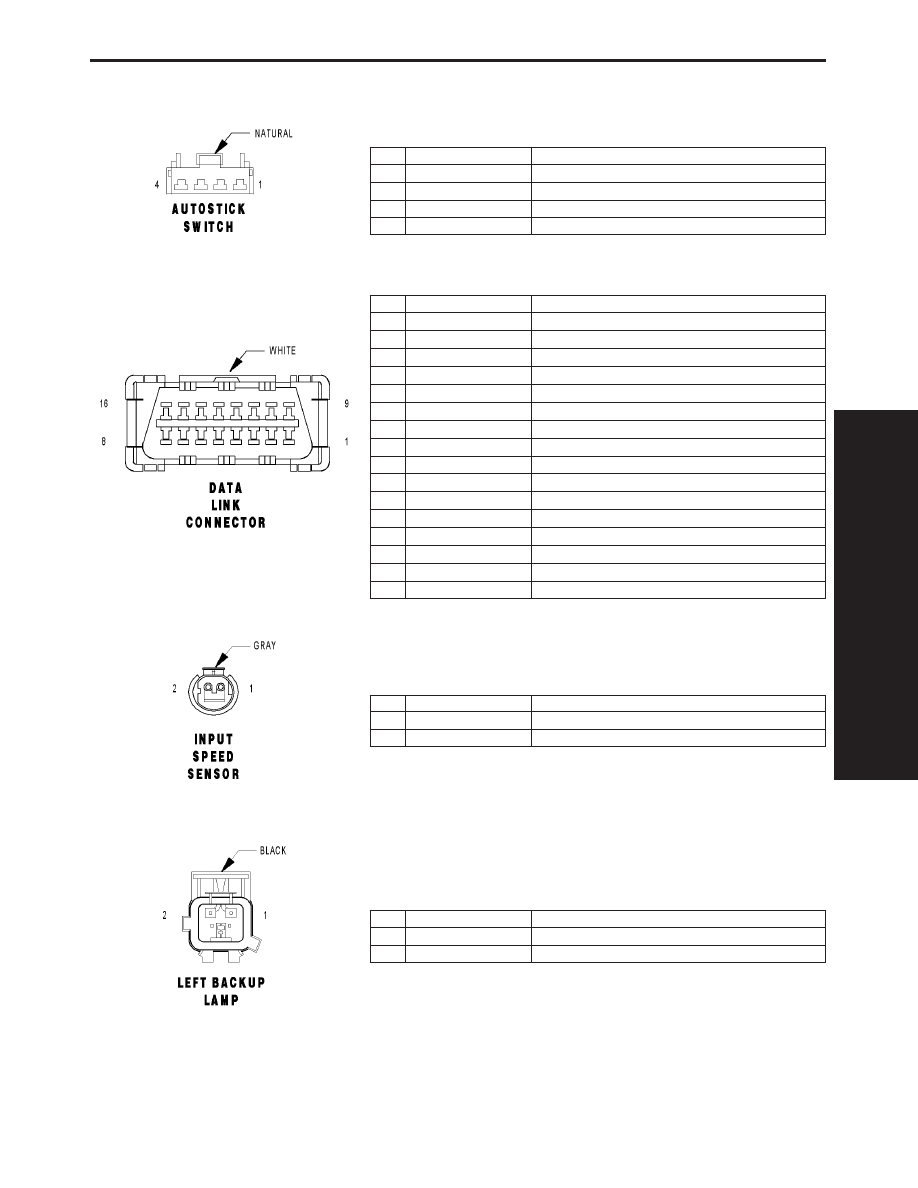

CONNECTOR PINOUTS

AUTOSTICK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

T44 20YL/LB

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

2

T5 20LG/LB

AUTOSTICK UPSHIFT SWITCH SIGNAL

3

Z1 20BK

GROUND

4

F11 20RD/WT

IGNITION SWITCH OUTPUT (OFF-RUN-START)

DATA LINK CONNECTOR - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (PCM)

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT (PCM)

8

-

-

9

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

INPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

LEFT BACKUP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L1 20VT/BK

BACKUP LAMP FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
