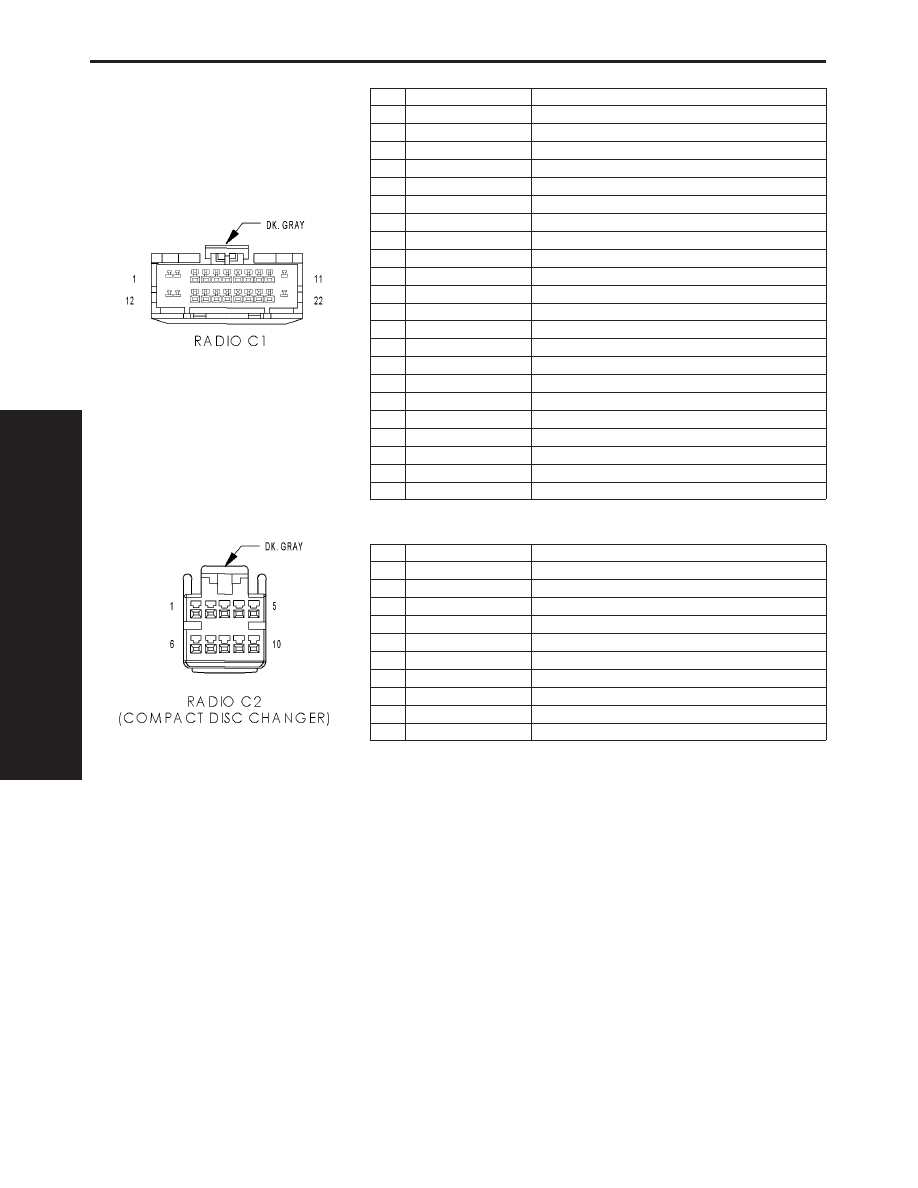

RADIO C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

M11 16PK/LB

FUSED B(+)

2

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 20OR

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20VT

RIGHT FRONT SPEAKER (+)

8

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

9

X55 20BR/RD

LEFT FRONT SPEAKER (-)

10

X53 20DG

LEFT FRONT SPEAKER (+)

11

Z9 16BK

GROUND

12

-

-

13

-

-

14

D25 20VT/YL

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 20BR/YL

LEFT REAR SPEAKER (+)

19

X57 20BR/LB

LEFT REAR SPEAKER (-)

20

X58 20DB/OR

RIGHT REAR SPEAKER (-)

21

X52 20DB/WT

RIGHT REAR SPEAKER (+)

22

-

-

RADIO C2 (COMPACT DISC CHANGER) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

24GY/WT

AUDIO OUT RIGHT

2

24BK/OR

GROUND

3

22BK

SHIELD GROUND

4

24VT/YL

PCI BUS

5

24RD

FUSED IGNITION SWITCH OUTPUT

6

24DG/WT

AUDIO OUT LEFT

7

22BK/YL

GROUND

8

-

-

9

24OR/YL

PANEL LAMPS DIMMER SIGNAL

10

22GY/YL

B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS

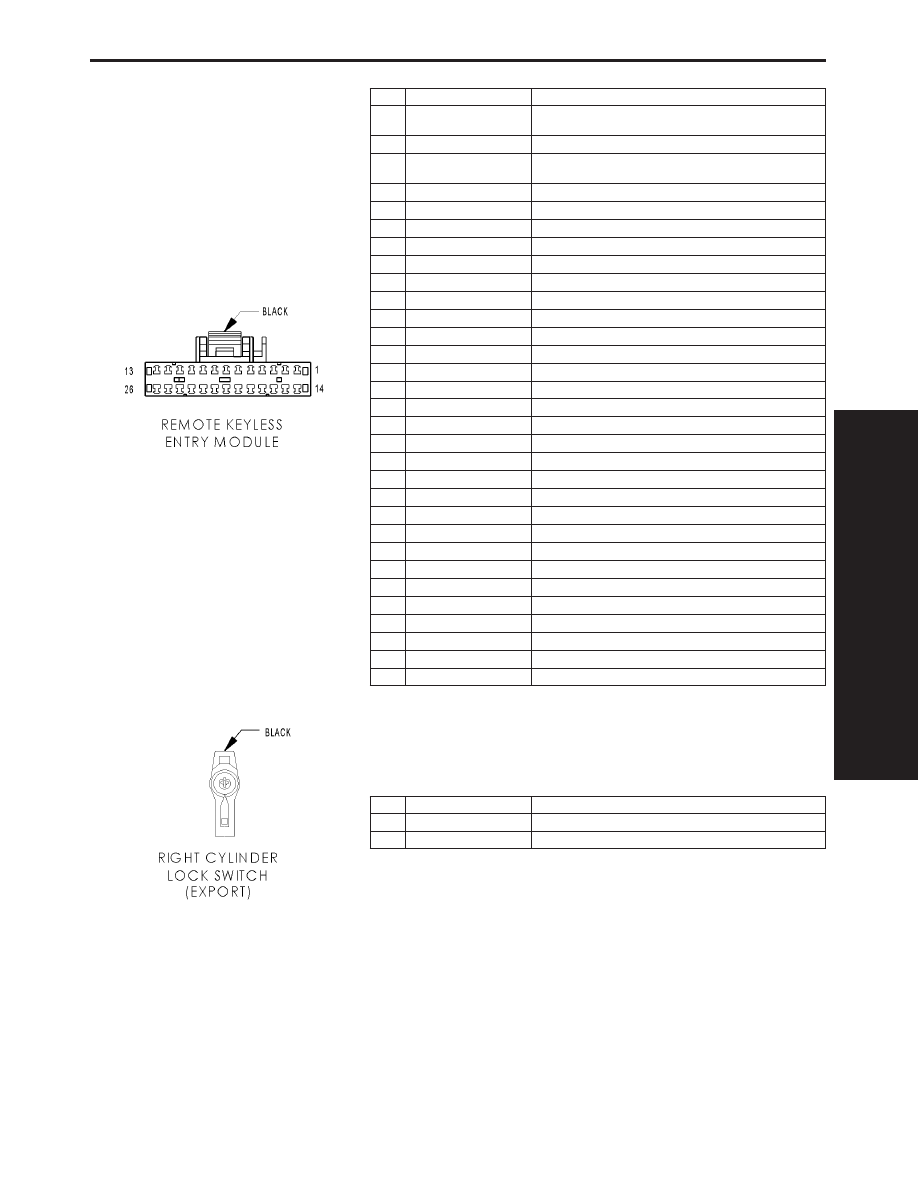

REMOTE KEYLESS ENTRY MODULE - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT (EXCEPT EX-
PORT)

DIMMER SWITCH LOW BEAM OUTPUT

1

L63 18DG/RD (EXPORT)

LEFT TURN SIGNAL

2

L7 18BK/YL (EXCEPT EX-
PORT)

PARK LAMP SWITCH OUTPUT

2

L62 18BR/RD (EXPORT)

RIGHT TURN SIGNAL

3

F35 18RD

FUSED B(+)

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK

DRIVER DOOR UNLOCK RELAY OUTPUT

6

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

7

M9 20LB/OR

PASSENGER DOOR AJAR/RKE SENSE

8

Z2 18BK/LG

GROUND

9

M1 18PK

FUSED B(+)

10

P97 20LG (LHD)

LEFT DOOR SWITCH MUX

10

P96 20LG/BK (RHD)

RIGHT DOOR SWITCH MUX

11

P96 20LG/BK (LHD)

RIGHT DOOR SWITCH MUX

11

P97 20LG (RHD)

LEFT DOOR SWITCH MUX

12

Z1 20BK

GROUND

13

-

-

14

Q33 20BR/LB

DECKLID RELEASE RELAY CONTROL

15

X5 22WT/RD (EXPORT)

SIREN CONTROL

16

Q2 16LG/BK

DECKLID RELEASE RELAY OUTPUT

17

G69 20BK/OR

VTSS INDICATOR DRIVER

18

X3 22BK/RD

HORN RELAY CONTROL

19

D25 20VT/YL

PCI BUS

20

G120 18WT/DB (EXPORT)

INTRUSION SENSOR SIGNAL

21

-

-

22

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

G70 20BR/TN (EXPORT)

HOOD AJAR SWITCH SENSE

24

G71 20VT/BK

DECKLID SECURITY SWITCH SENSE

25

G75 20TN/BK (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

25

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

26

-

-

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 18LG

RIGHT DOOR SWITCH MUX

2

Z14 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

259

CONNECTOR PINOUTS

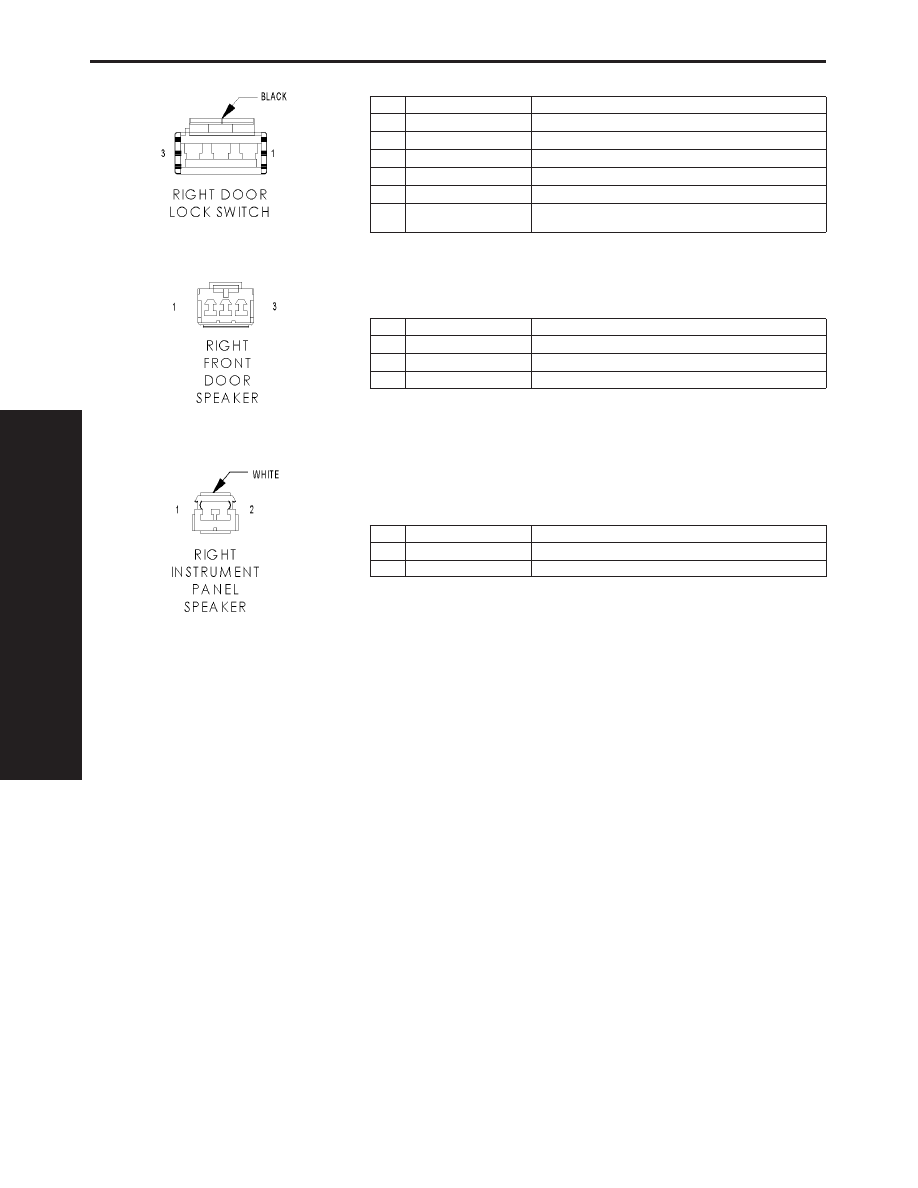

RIGHT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P96 20LG/BK

RIGHT DOOR SWITCH MUX

2

P96 18LG (ALARM)

RIGHT DOOR SWITCH MUX

3

Z14 20BK/YL

GROUND

3

Z14 18BK (ALARM)

GROUND

3

Z14 20BK/YL (EXCEPT
ALARM)

GROUND

RIGHT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

2

-

-

3

X54 20VT

RIGHT FRONT SPEAKER (+)

RIGHT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X54 20VT

RIGHT FRONT SPEAKER (+)

2

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

260

CONNECTOR PINOUTS

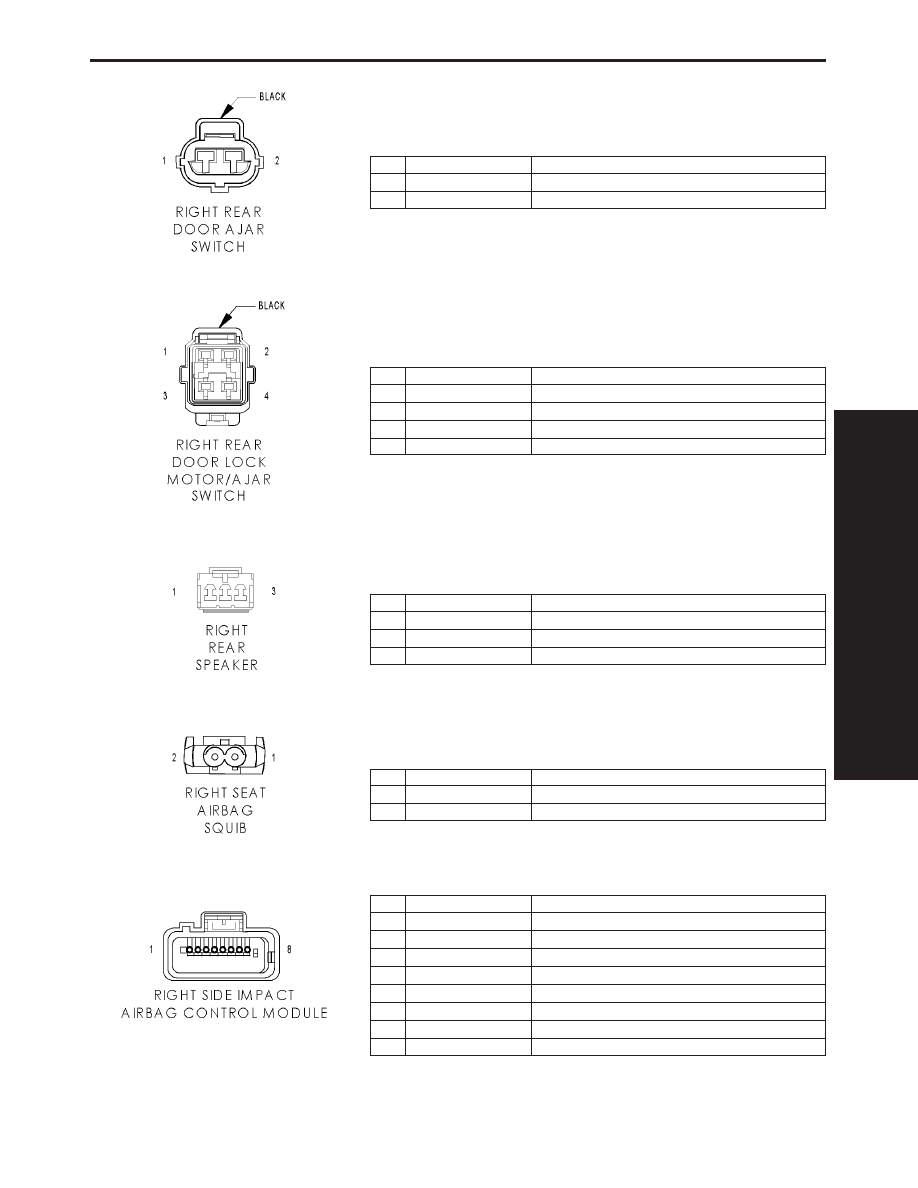

RIGHT REAR DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

RIGHT REAR DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/OR

PASSENGER DOOR AJAR/RKE SENSE

2

Z1 20BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 20DB/WT

RIGHT REAR SPEAKER (+)

2

-

-

3

X58 20DB/OR

RIGHT REAR SPEAKER (-)

RIGHT SEAT AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB LINE 2

2

R34 18WT

RIGHT SEAT SQUIB LINE 1

RIGHT SIDE IMPACT AIRBAG CONTROL MODULE - 8 WAY

CAV

CIRCUIT

FUNCTION

1

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

R34 20OR/YL

RIGHT SEAT SQUIB LINE 1

4

R32 20YL/OR

RIGHT SEAT SQUIB LINE 2

5

Z6 20BK/PK

GROUND

6

-

-

7

-

-

8

D25 20VT/YL

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

261

CONNECTOR PINOUTS
