Fig. 21 DYNAMIC SIDE IMPACT REINFORCEMENT TO FRONT HINGE PILLAR

23 - 116

BODY STRUCTURE

PL/SRT-4

STRUCTURAL ADHESIVE LOCATIONS (Continued)

WELD LOCATIONS

SPECIFICATIONS - WELD LOCATIONS

INDEX

DESCRIPTION

FIGURE

FRONT SUSPENSION STRUT TOWER TO SIDE COWL AND DASH PANEL

22

FRONT SIDE COWL AND FRONT RAIL ASSEMBLY TO RAIL EXTENSION

23

FRONT SUSPENSION STRUT TOWER, FENDER SIDE SHIELD, SIDE RAIL AND

REINFORCEMENTS

24

FRONT SIDE RAIL ASSEMBLY, COWL SIDE TO DASH PANEL

25

FRONT SIDE RAIL TO REAR COWL SIDE

26

UPPER DASH PANEL TO DASH PANEL

27

COWL SIDE PANEL, PLENUM TO FRONT SIDE RAIL

28

RADIATOR CLOSURE ASSEMBLY TO FRONT SIDE RAIL

29

FRONT FENDER SIDE SHIELD, SIDE RAIL AND FRONT SUSPENSION STRUT TOWER

30

FRONT HINGE PILLAR ASSEMBLY

31

CENTER PILLAR ASSEMBLY

32

COWL PLENUM AND REINFORCEMENT TO COWL TOP PANEL

33

COWL PLENUM REINFORCEMENT GUSSET TO COWL PLENUM PANEL

34

COWL PLENUM A/C BRACKET TO COWL PLENUM PANEL

35

COWL PLENUM BRAKE PEDAL SUPPORT BRACKET AND REINFORCEMENT, TO

COWL PLENUM PANEL AND REINFORCEMENT

36

WIPER MOTOR BRACKET TO COWL TOP PANEL

37

COWL TOP PANEL AND REINFORCEMENT TO COWL SIDE PANELS

38

INNER BODY SIDE TO OUTER BODY SIDE

39

INNER BODY SIDE TO OUTER BODY SIDE AND WHEELHOUSE

40

OUTER BODY SIDE TO INNER WINDSHIELD OPENING

41

OUTER BODY SIDE PANEL TO INNER WHEELHOUSE AND LOWER DECK REAR

CLOSURE

42

REAR RAIL ASSEMBLY

43

FRONT CROSSMEMBER AND CONSOLE BRACKET

44

INNER QUARTER PANEL TO OUTER WHEELHOUSE AND REINFORCEMENT

45

QUARTER PANEL WHEELHOUSE TO UPPER QUARTER PANEL AND EXTENSION

46

REAR INNER WHEELHOUSE ASSEMBLY

47

TAIL LAMP PANEL LOWER DECK CLOSURE ASSEMBLY

48

BODY SILL INNER PANEL TO FRONT FLOOR REINFORCEMENT

49

REAR FLOOR PAN TO BODY SIDE SILL EXTENSION AND REAR WHEELHOUSE

50

FENDER TO WELD BRACKET

51

DECK OPENING LOWER REINFORCEMENT TO REAR LOWER DECK CLOSURE

PANEL

52

REAR FLOOR PAN TO REAR SUSPENSION CROSSMEMBER, SEAT AND SPARE TIRE

ANCHOR

53

REAR FLOOR PAN TO REAR RAIL

54

PL/SRT-4

BODY STRUCTURE

23 - 117

DESCRIPTION

FIGURE

SHELF PANEL SUPPORT TO SHELF REINFORCEMENT

55

DASH PANEL TO FRONT FLOOR PAN

56

FLOOR PAN TO RAIL – FRONT SIDE REAR TO COWL SIDE

57

INNER AND OUTER BODY SIDE APERTURE TO COWL AND FRONT FLOOR PAN

58

OUTER BODY SIDE APERTURE TO ROOF PANEL AND ROOF RAILS

59

FRONT FENDER SUPPORT TO COWL AND OUTER BODY SIDE

60

OUTER BODY SIDE APERTURE TO SILL AND COWL SIDE PANEL

61

INNER AND OUTER BODY SIDE APERTURE TO SILL AND FLOOR PAN

62

OUTER BODY SIDE APERTURE TO ROOF PANEL AND REAR SHELF TO EXTENSION

63

LOWER DECK CLOSURE TO REAR FLOOR PAN

64

OUTER BODY SIDE APERTURE TO CENTER PILLAR

65

INNER WHEELHOUSE TO OUTER WHEELHOUSE

66

INNER WHEELHOUSE TO WHEELHOUSE EXTENSION

67

PANEL SHELF TO TROUGH AND WHEELHOUSE

68

RIGHT BODY SIDE APERTURE – FRONT

69

BODY SIDE APERTURE TO ROOF RAIL INNER AND REINFORCEMENT

70

FRONT UPPER LOAD BEAM BRACKET, WINDSHIELD FRAME AND PILLAR TO BODY

SIDE APERTURE

71

DRAIN TROUGH TO BODY SIDE APERTURE

72

FLOOR PAN EXTENSION, STRAP ASSEMBLY, REAR DOOR STRIKER RETAINER TO

BODY SIDE APERTURE

73

COWL TOP PANEL, COWL PLENUM AND COWL SIDE PANEL - RIGHT HAND DRIVE

ONLY

74

COWL TOP PANEL, DASH PANEL COWL PLENUM AND REINFORCEMENT - RIGHT

HAND DRIVE ONLY

75

BRACKETS, CLUTCH PEDAL, BRAKE PEDAL AND A/C SUPPORT TO DASH PANEL -

RIGHT HAND ONLY

76

BRACKETS, COWL PLENUM REINFORCEMENT AND EXTENSION AND COWL

PLENUM - RIGHT HAND ONLY

77

WIPER SYSTEM MOUNTING BRACKET, COWL PLENUM REINFORCEMENT AND

COWL TOP PANEL - RIGHT HAND DRIVE ONLY

78

DASH PANEL AND FLOOR PAN - RIGHT HAND DRIVE ONLY

79

23 - 118

BODY STRUCTURE

PL/SRT-4

WELD LOCATIONS (Continued)

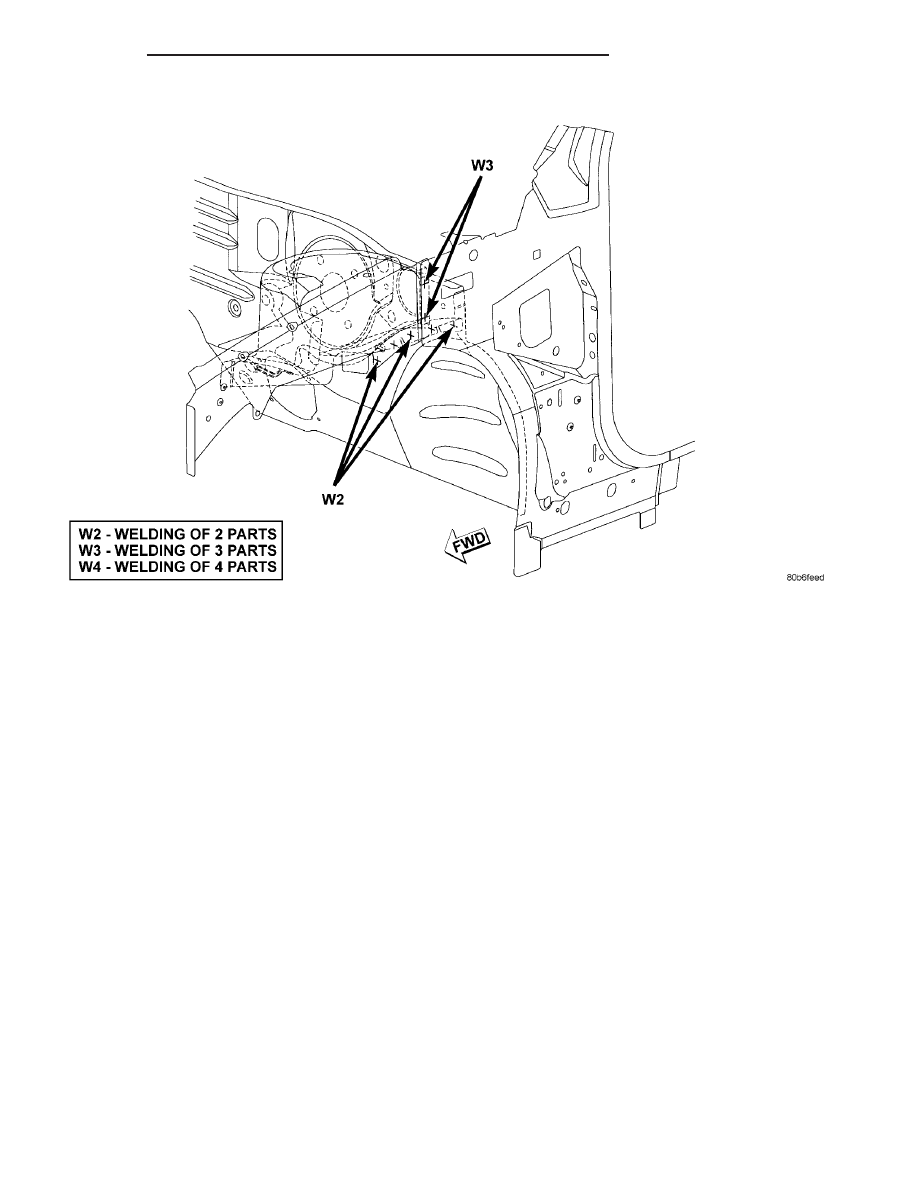

Fig. 22 FRONT SUSPENSION STRUT TOWER TO SIDE COWL AND DASH PANEL

PL/SRT-4

BODY STRUCTURE

23 - 119

WELD LOCATIONS (Continued)
