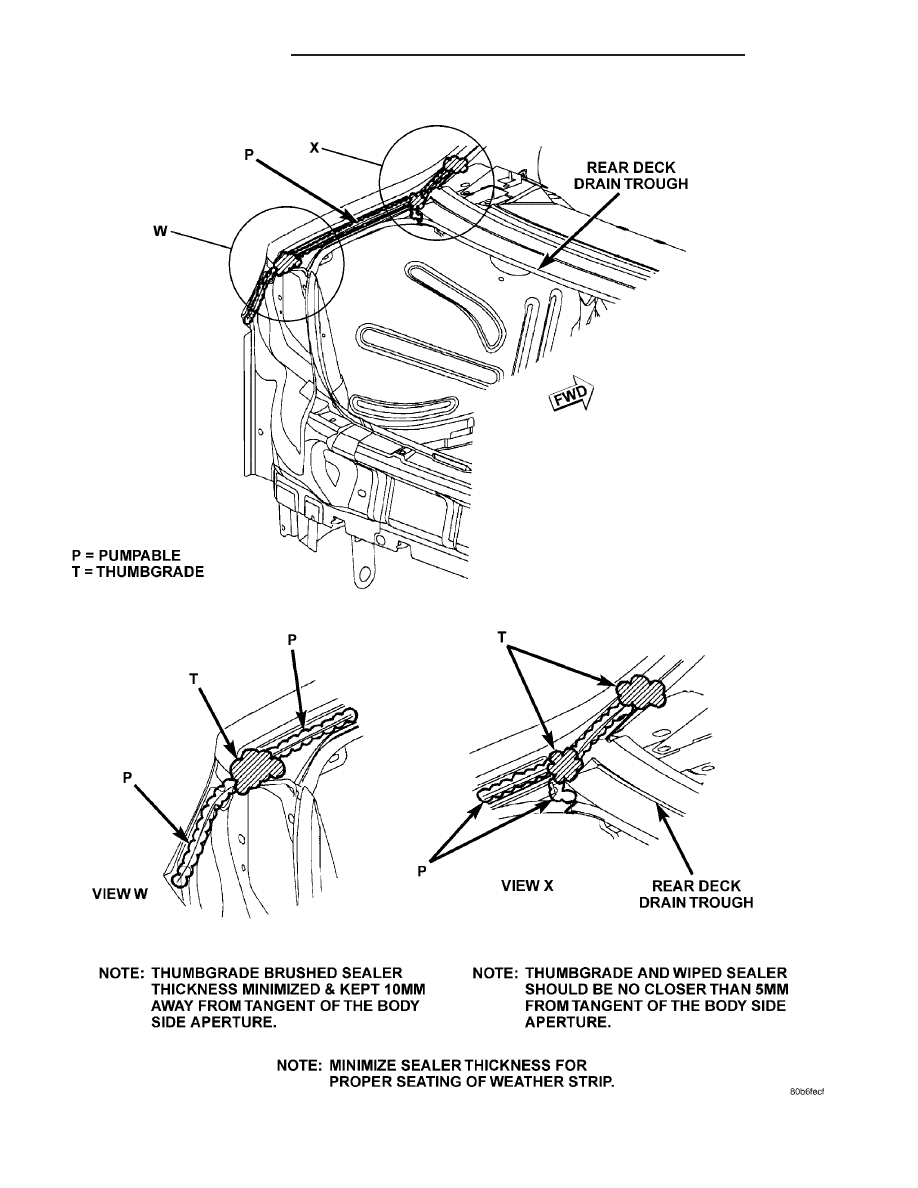

Fig. 13 TRUNK OPENING AREA

23 - 108

BODY STRUCTURE

PL/SRT-4

SEALER LOCATIONS (Continued)

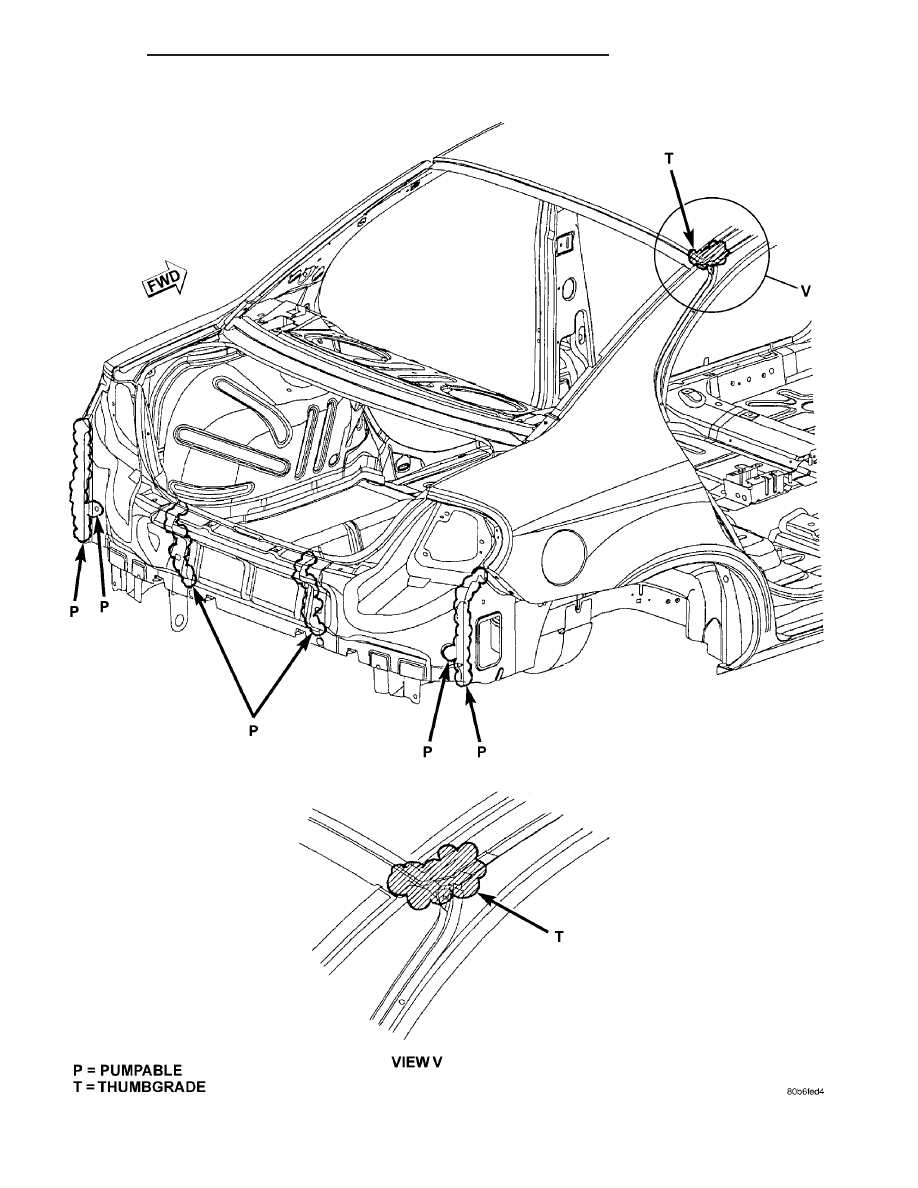

Fig. 14 TRUNK AREA

PL/SRT-4

BODY STRUCTURE

23 - 109

SEALER LOCATIONS (Continued)

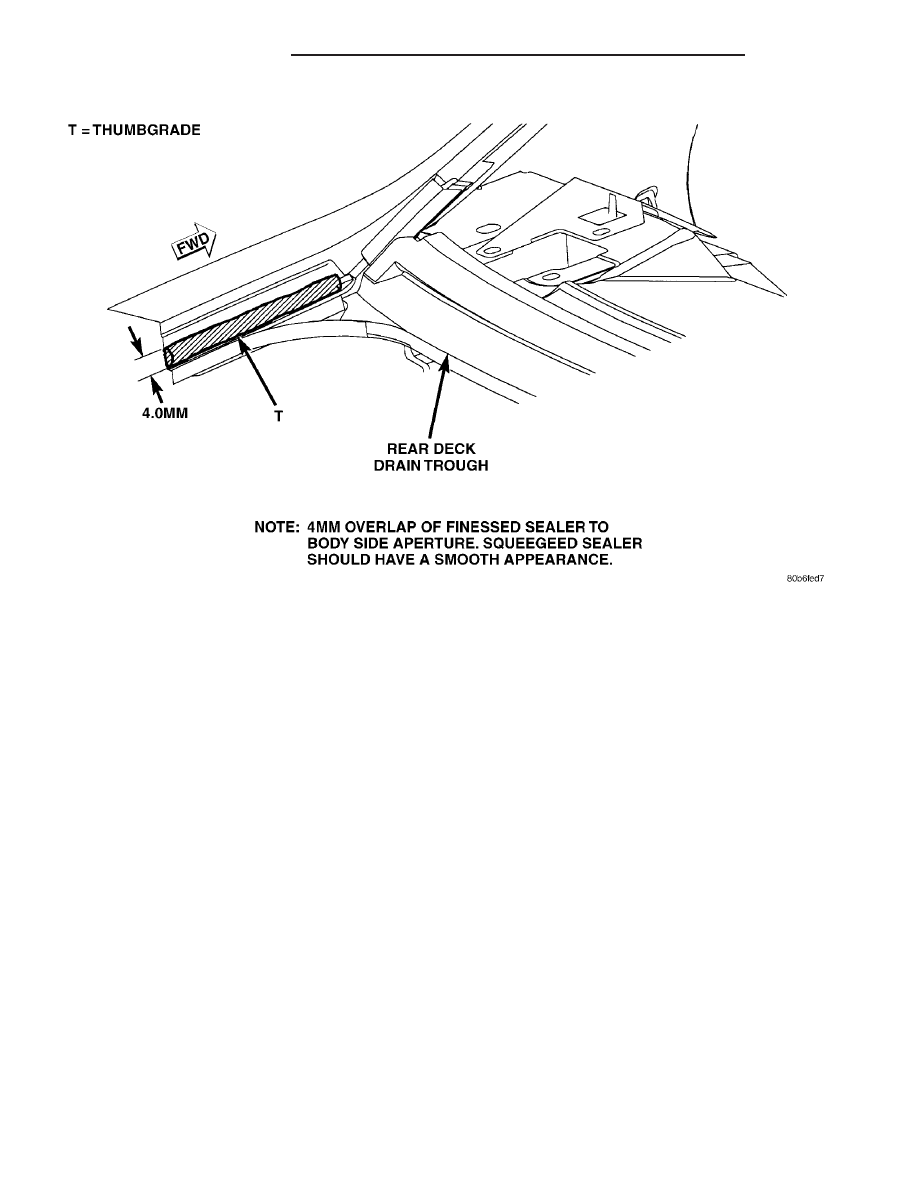

Fig. 15 TRUNK TROUGH AREA

23 - 110

BODY STRUCTURE

PL/SRT-4

SEALER LOCATIONS (Continued)

STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS

INDEX

DESCRIPTION

FIGURE

RAIL TO FRONT FLOOR PAN

17

ROOF BOW TO ROOF PANEL

18

CENTER PILLAR TO EXTENSION

19

RAIL TO REAR FLOOR PAN

20

DYNAMIC SIDE IMPACT REINFORCEMENT TO FRONT HINGE PILLAR

21

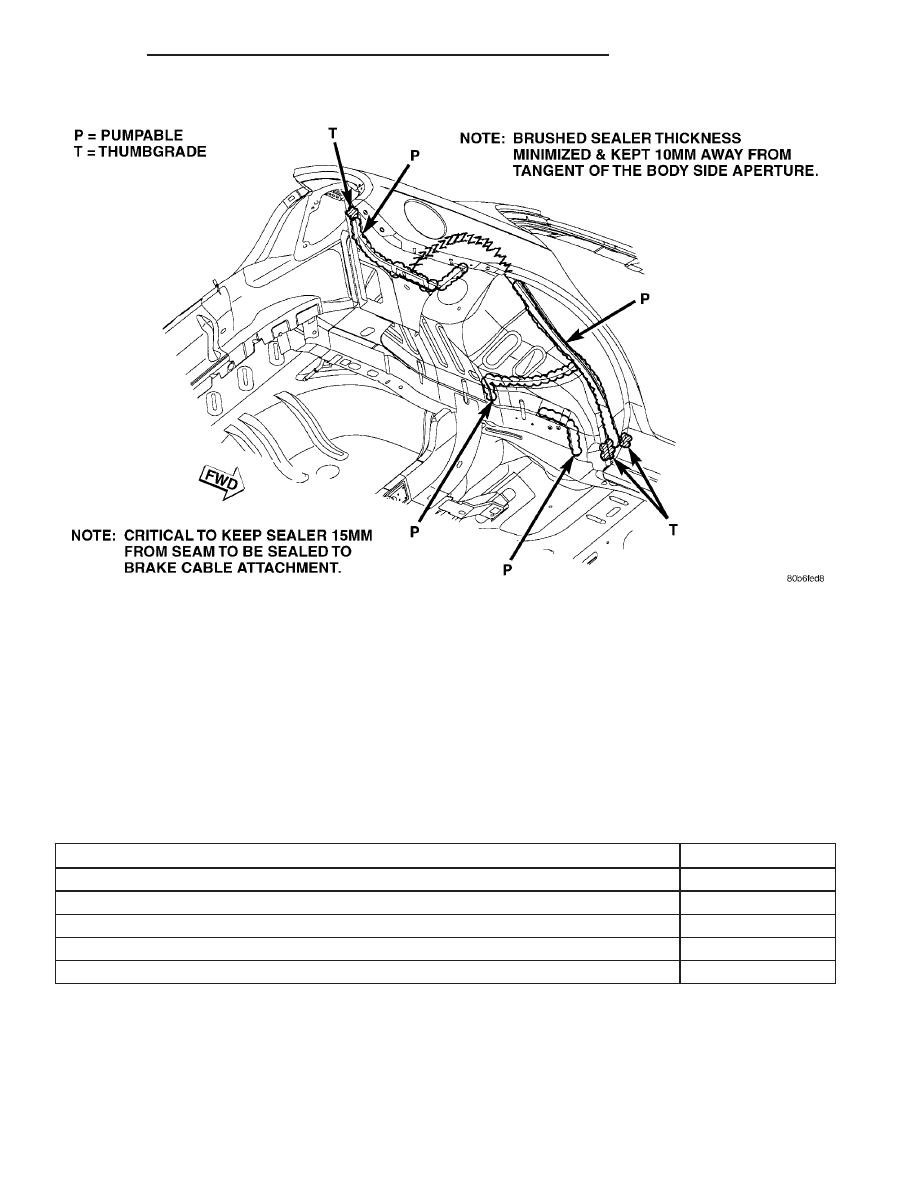

Fig. 16 TRUNK AND REAR WHEELHOUSE AREA

PL/SRT-4

BODY STRUCTURE

23 - 111

SEALER LOCATIONS (Continued)
