NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

(13) Remove dual retainer plate using Tool 6301

(Fig. 348).

(14) Remove regulator valve spring retainer (Fig.

349).

(15) Remove remaining retainers as shown in (Fig.

350).

(16) Remove valves and springs as shown in (Fig.

351).

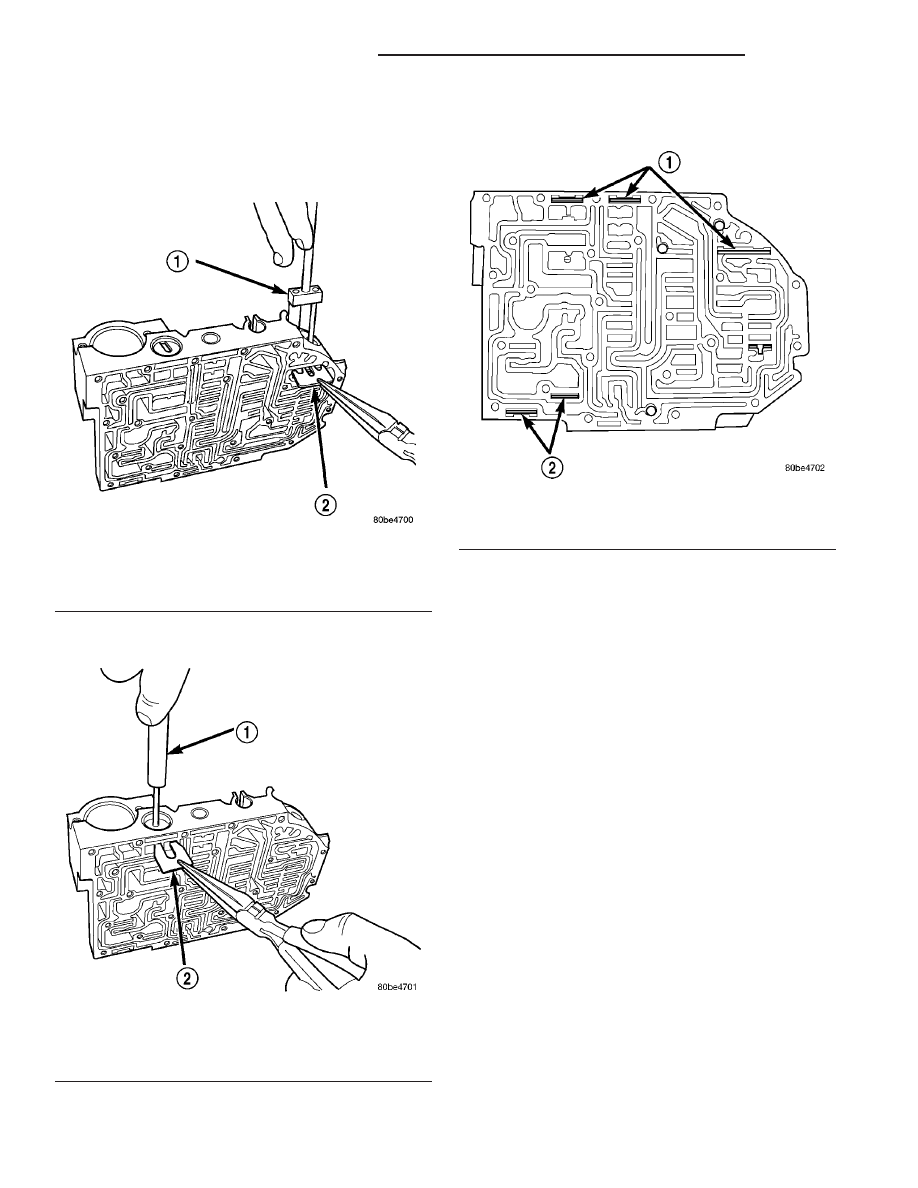

Fig. 348 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

Fig. 349 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 350 Valve Retainer Location

1 - RETAINER
2 - RETAINER

21 - 276

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

VALVE BODY (Continued)

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

351).

(2) Install regulator valve spring retainer (Fig.

352).

(3) Install dual retainer plate using Tool 6301 (Fig.

353).

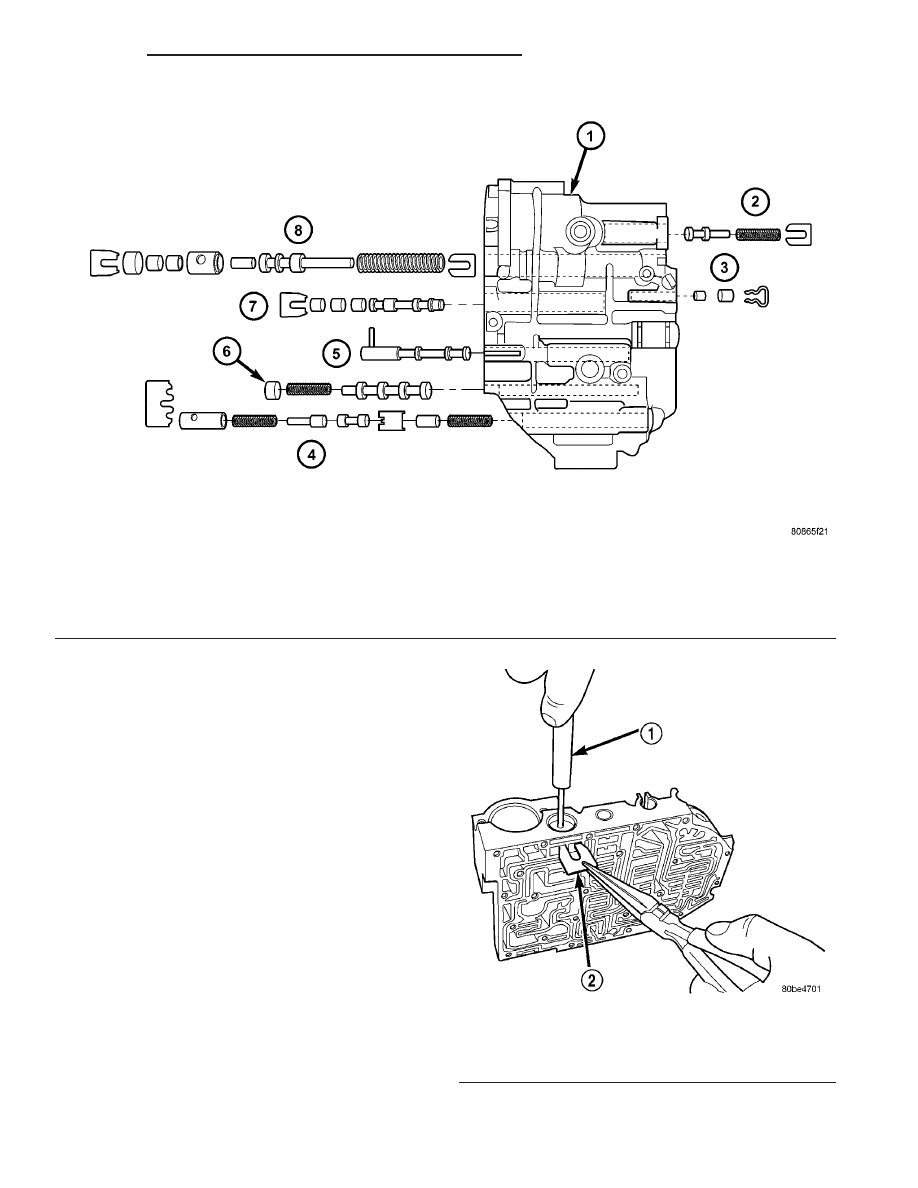

Fig. 351 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 352 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 277

VALVE BODY (Continued)

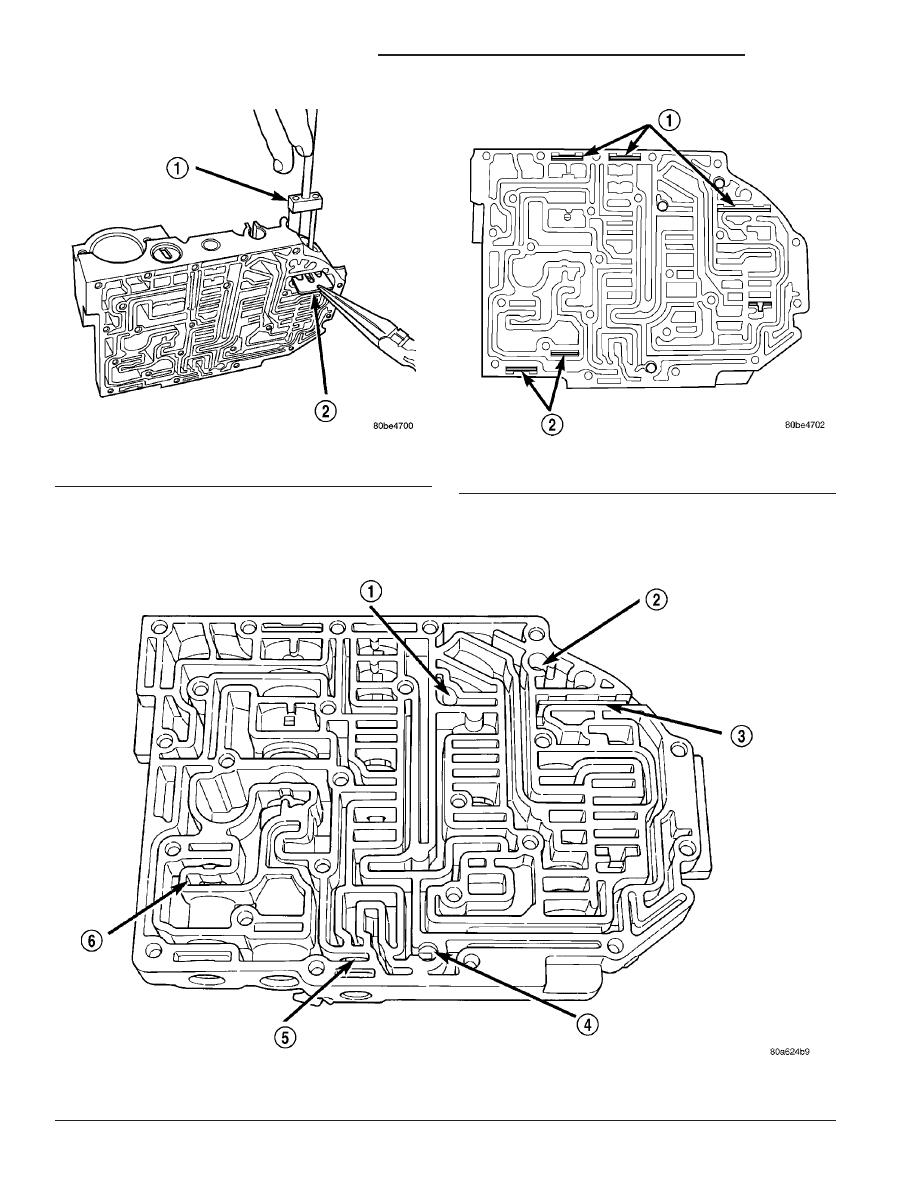

(4) Verify that all retainers are installed as shown

in (Fig. 354). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 355). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

Fig. 354 Valve Retainer Location

1 - RETAINER
2 - RETAINER

Fig. 355 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 353 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

21 - 278

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

VALVE BODY (Continued)

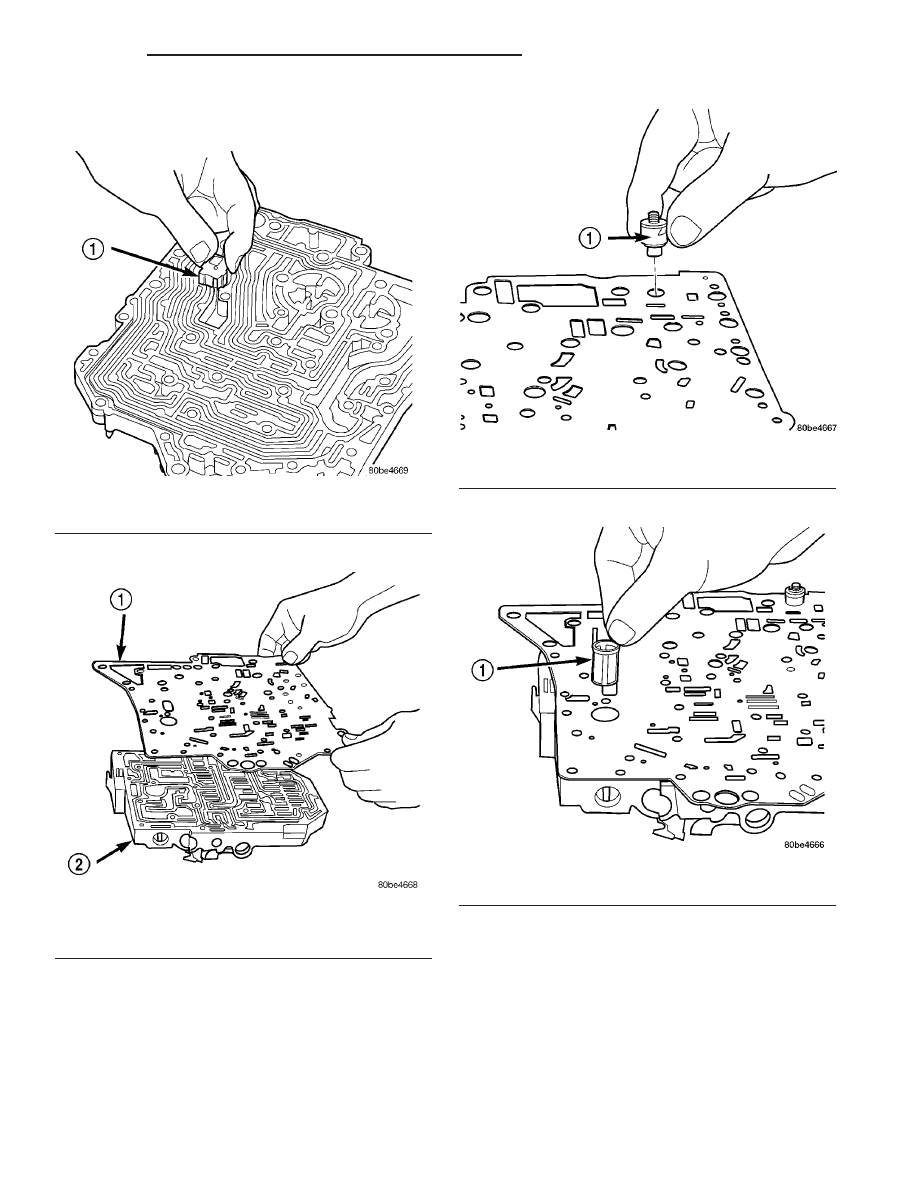

(6) Install thermal valve into transfer plate (Fig.

356).

(7) Install separator plate to valve body (Fig. 357).

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 358)

(9) Install oil screen to separator plate (Fig. 359).

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 360).

Fig. 356 Install Thermal Valve

1 - THERMAL VALVE

Fig. 357 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 358 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 359 Install Oil Screen

1 - OIL SCREEN

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 279

VALVE BODY (Continued)
