(14) Remove spring retainer, spring, and piston

(Fig. 221).

(15) Remove input hub tapered snap ring (Fig.

222) (Fig. 228).

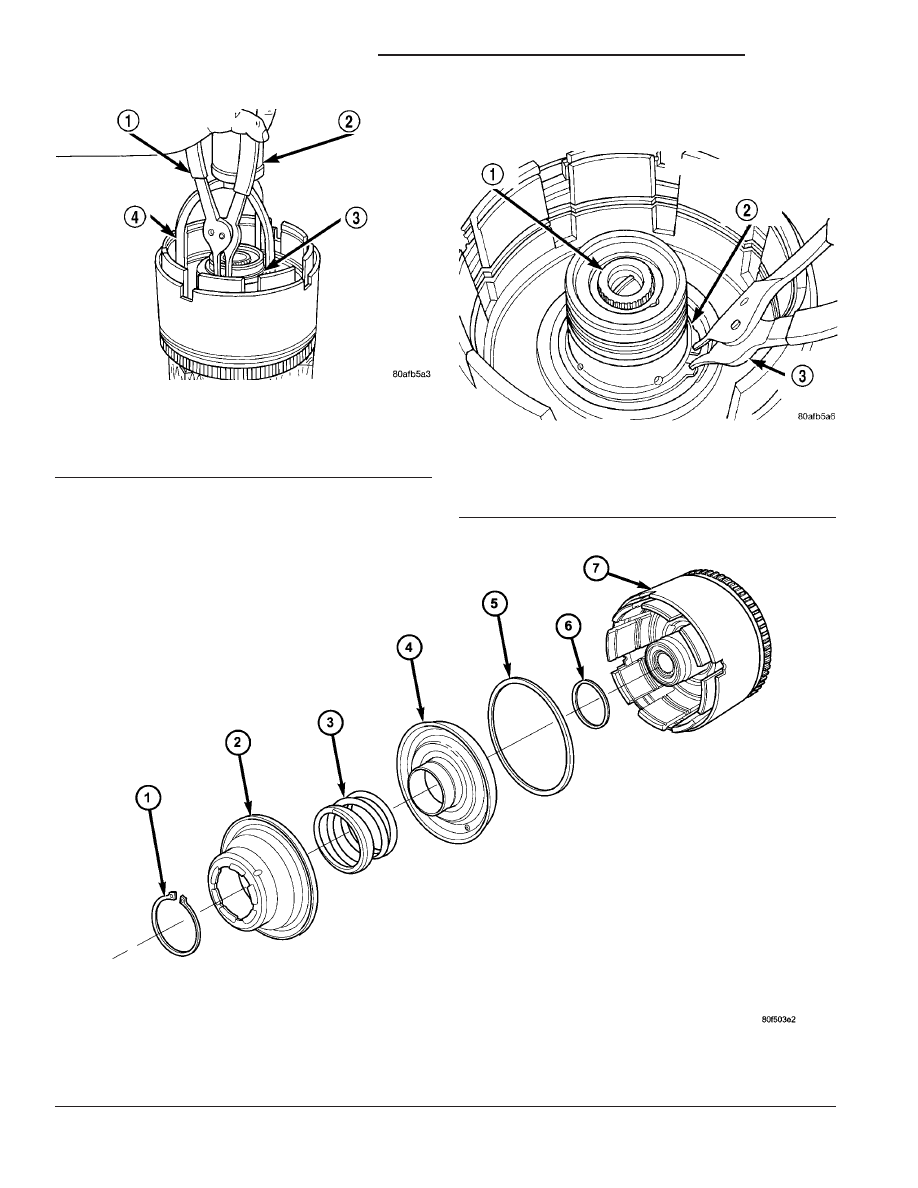

Fig. 220 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

Fig. 221 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 222 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

21 - 228

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

INPUT CLUTCH ASSEMBLY (Continued)

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 223).

(17) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 224).

(18) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 225).

(19) Remove input shaft to input clutch hub snap

ring (Fig. 226) (Fig. 228).

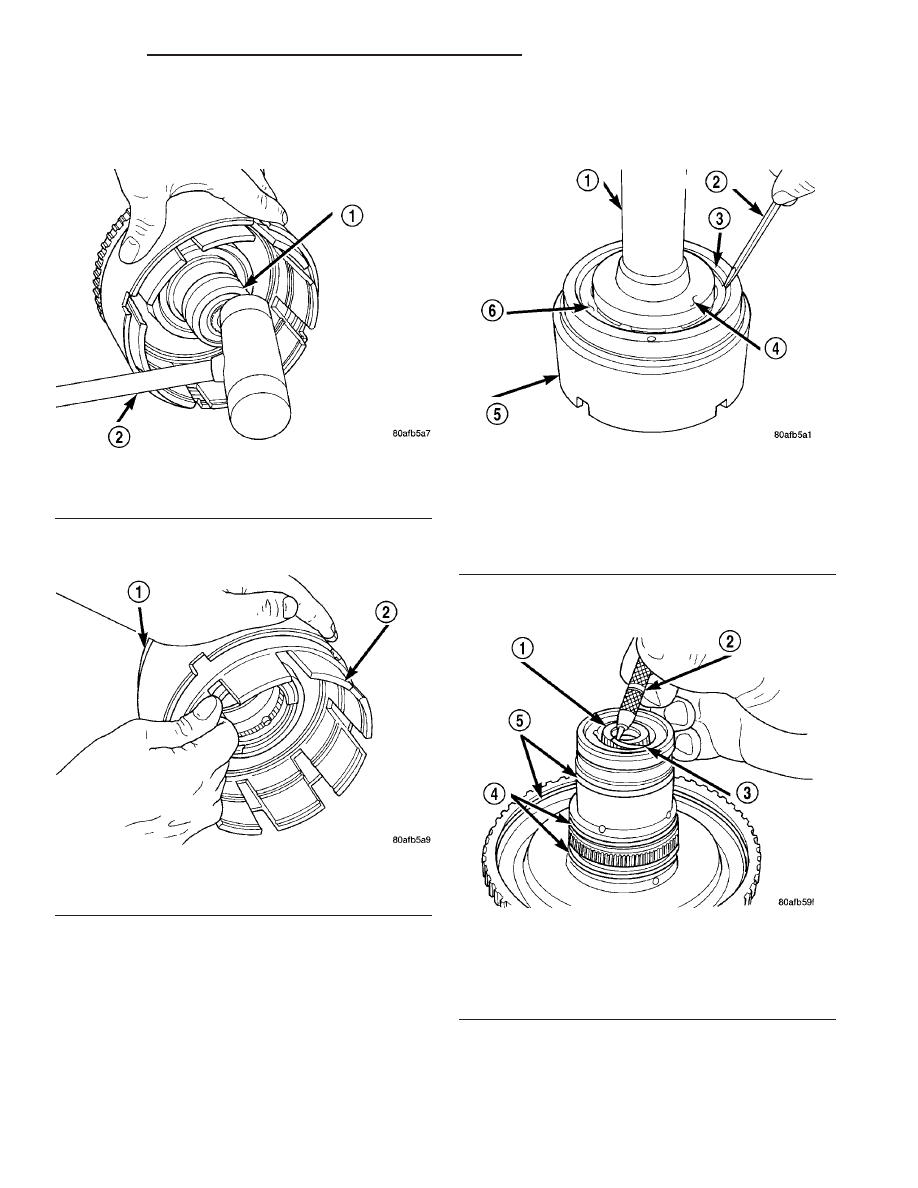

Fig. 223 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

Fig. 224 Pull Retainer from Piston

1 - OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 225 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

Fig. 226 Remove Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SHARP-POINTED TOOL
3 - SNAP RING
4 - O-RINGS
5 - SEALS

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 229

INPUT CLUTCH ASSEMBLY (Continued)

(20) Using a suitably sized socket and an arbor

press, remove input shaft from input shaft hub (Fig.
227).

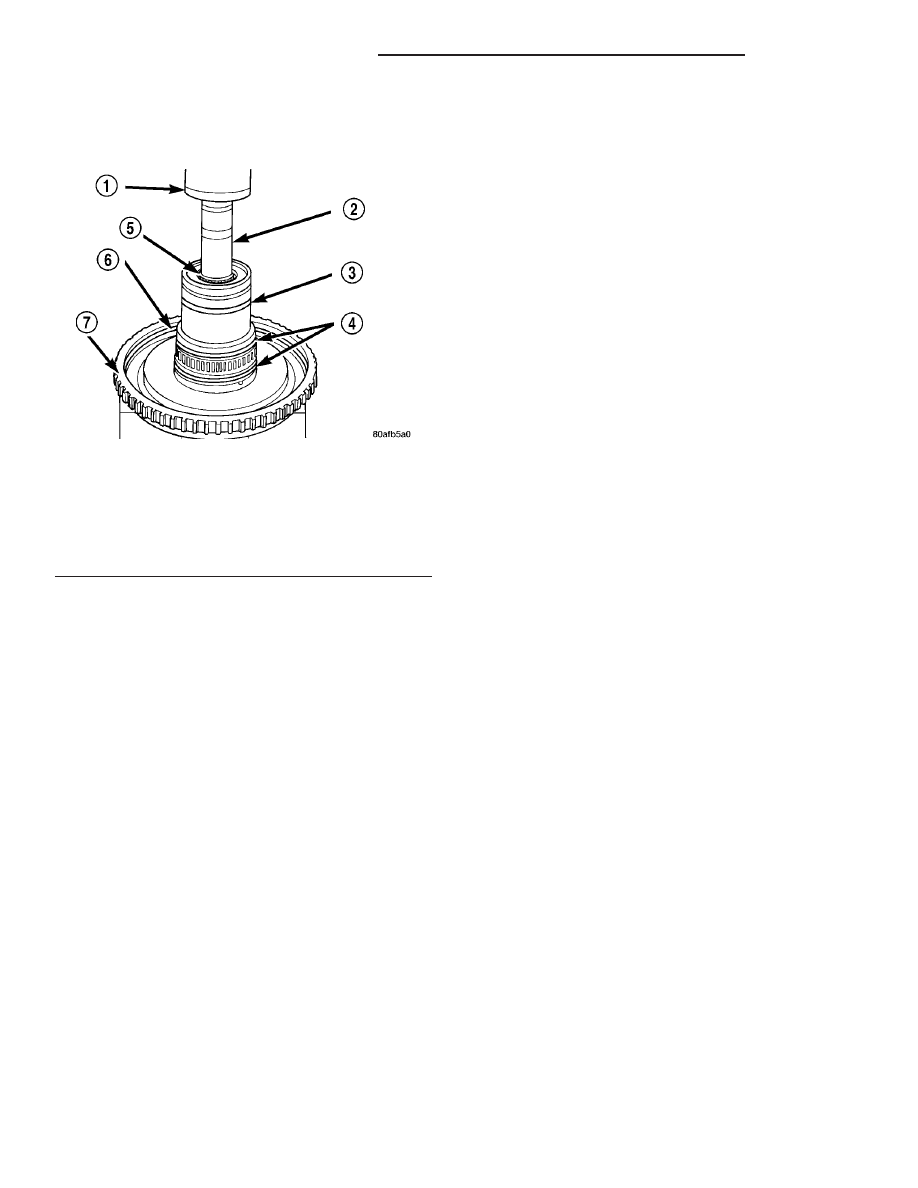

Fig. 227 Remove Input Shaft

1 - ARBOR PRESS RAM
2 - SOCKET
3 - SEAL
4 - O-RINGS
5 - INPUT SHAFT
6 - SEAL
7 - INPUT SHAFT HUB ASSEMBLY

21 - 230

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

INPUT CLUTCH ASSEMBLY (Continued)

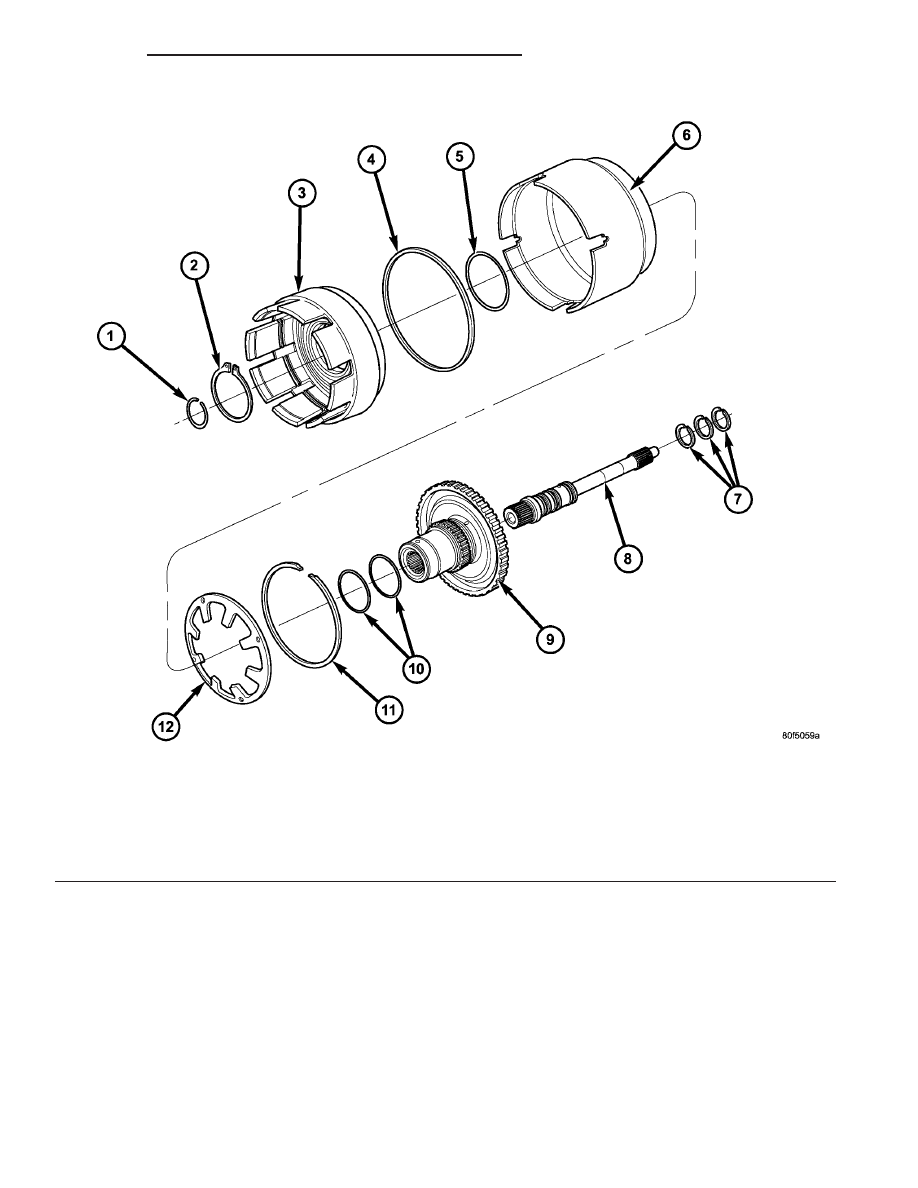

Fig. 228 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 231

INPUT CLUTCH ASSEMBLY (Continued)
