(18) Using Miller Special Tool L-4518, remove the

differential bearing race from the extension housing/
adapter plate.

(19) Using Miller Special Tool 6062A, remove the

differential bearing race from the bearing retainer
(Fig. 176) (Fig. 177).

DIFFERENTIAL SERVICE TOOLS

COMPONENT

REMOVER

INSTALLER

Diff. Bear. On
Retainer Side

5048, 5048-4
Collets,
L-4539-2
Button

5052, C-4171

Diff. Bear. On
Ext. Hous. Side

5048, 5048-3
Collets,
L-4539-2
Button

L-4410, C-4171

Diff. Race. On
Retainer Side

6062-A

6061, C-4171

Diff. Race. On
Ext. Hous. Side

L-4518

L-4520, C-4171

Extension
Housing Seal

7794-A, C-637
Slide Hammer

L-4520, C-4171

Bearing
Retainer Seal

794-A, C-637
Slide Hammer

L-4520, C-4171

ASSEMBLY

NOTE: Use Mopar

T

Silicone Rubber Adhesive Seal-

ant, or equivalent, on retainer and extension hous-
ing/adapter plate to seal to transaxle case.

(1) Position differential case to ring gear. Install

ring gear-to-differential case bolts and draw ring
gear into position (Fig. 178). Torque bolts to 95 N·m
(70 ft. lbs.).

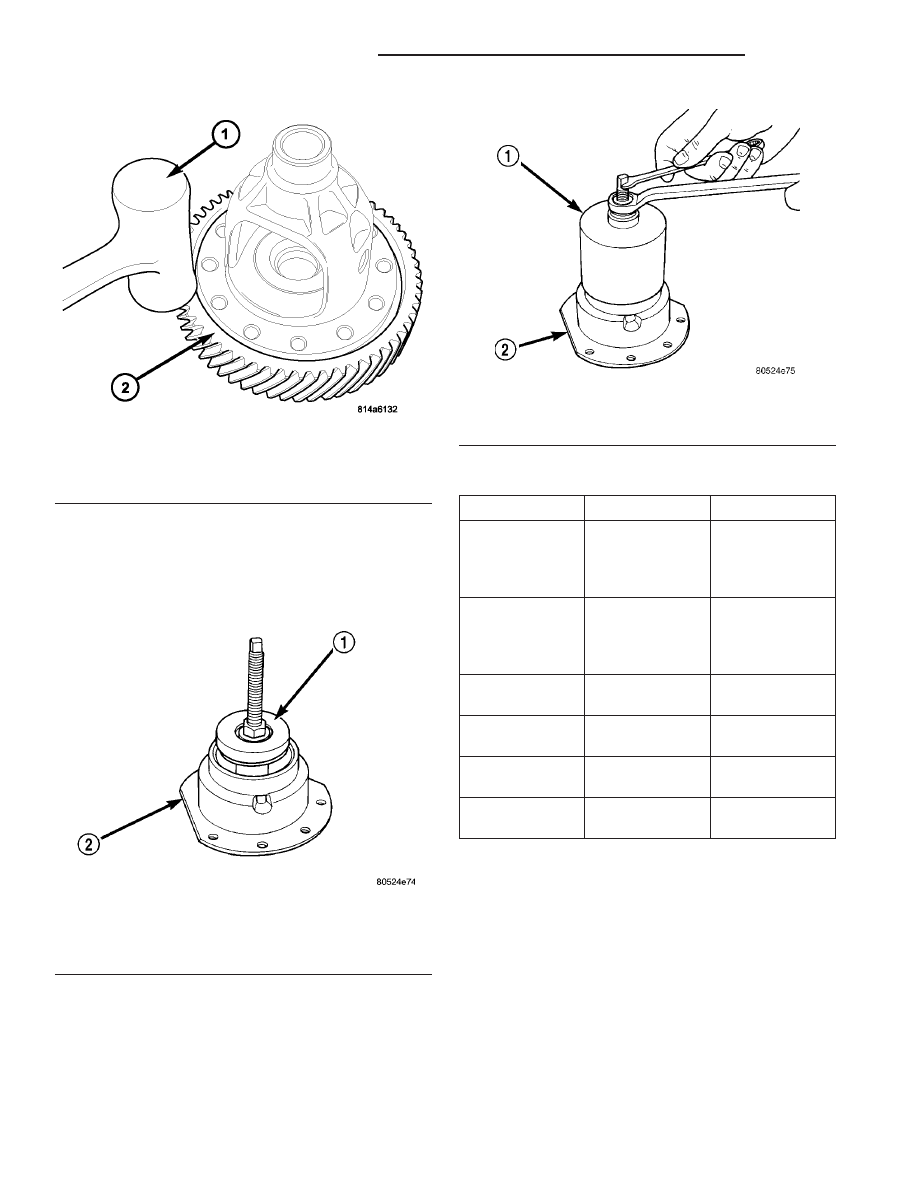

Fig. 175 Ring Gear Removal

1 - SOFT-FACED HAMMER
2 - RING GEAR

Fig. 176 Position Bearing Cup Remover Tool in

Retainer

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

Fig. 177 Remove Bearing Cup

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

21 - 208

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

FINAL DRIVE (Continued)

(2) Install side gear thrust washers (Fig. 179).

(3) Install differential side gears (Fig. 180).

(4) Install pinion gears and thrust washers 180°

apart (Fig. 181).

(5) Rotate pinion gears into position, ensuring the

anti-rotate tabs are located into the differential case
as shown (Fig. 182).

Fig. 178 Ring Gear Bolt Removal/Installation

1 - RING GEAR BOLTS

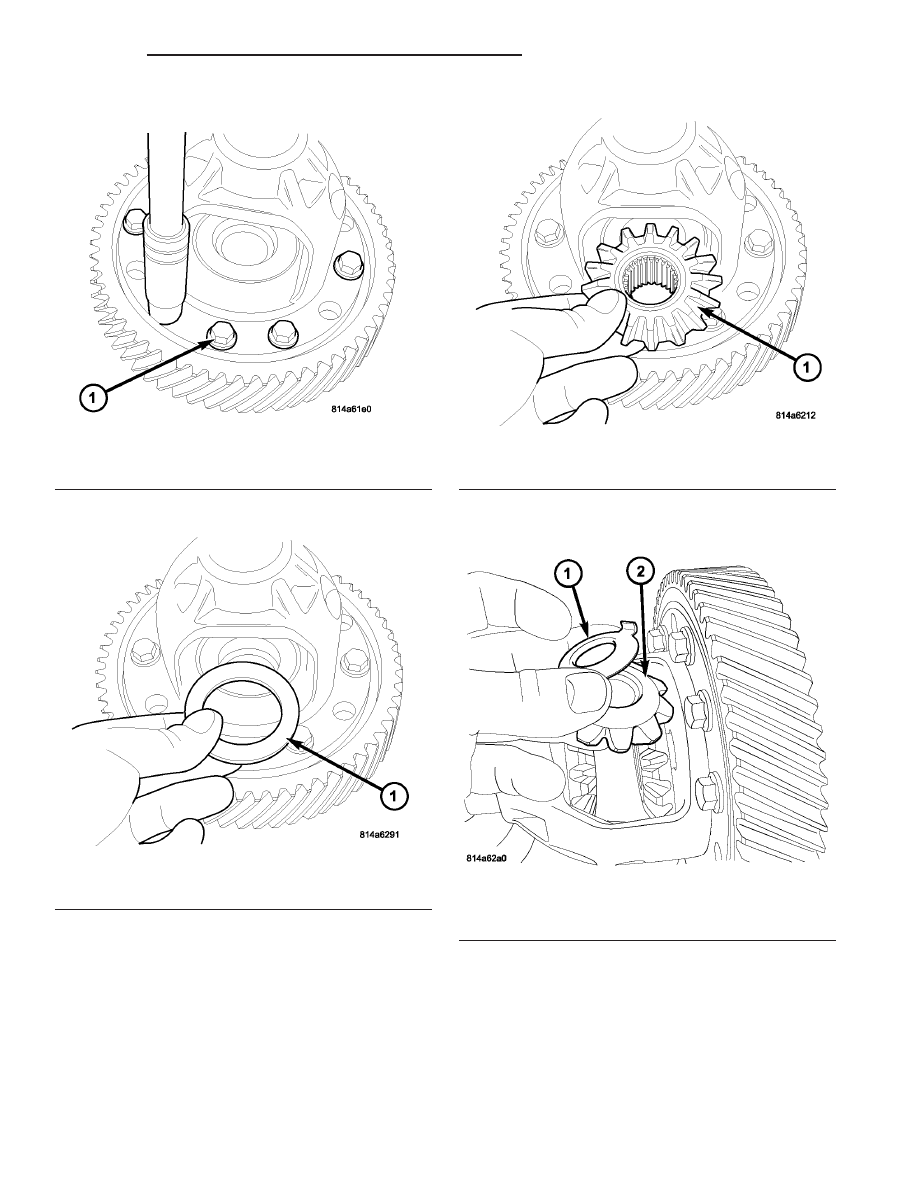

Fig. 179 Side Gear Washer

1 - SIDE GEAR THRUST WASHER

Fig. 180 Side Gear Removal/Installation

1 - SIDE GEAR

Fig. 181 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 209

FINAL DRIVE (Continued)

(6) Install pinion shaft (Fig. 183).

(7) Install pinion shaft retainer (Fig. 184).

(8) Install pinion shaft retainer/ring gear-to-differ-

ential case bolts (Fig. 185) and torque to 95 N·m (70
ft. lbs.).

(9) Position differential side bearing cone onto dif-

ferential as shown (Fig. 186).

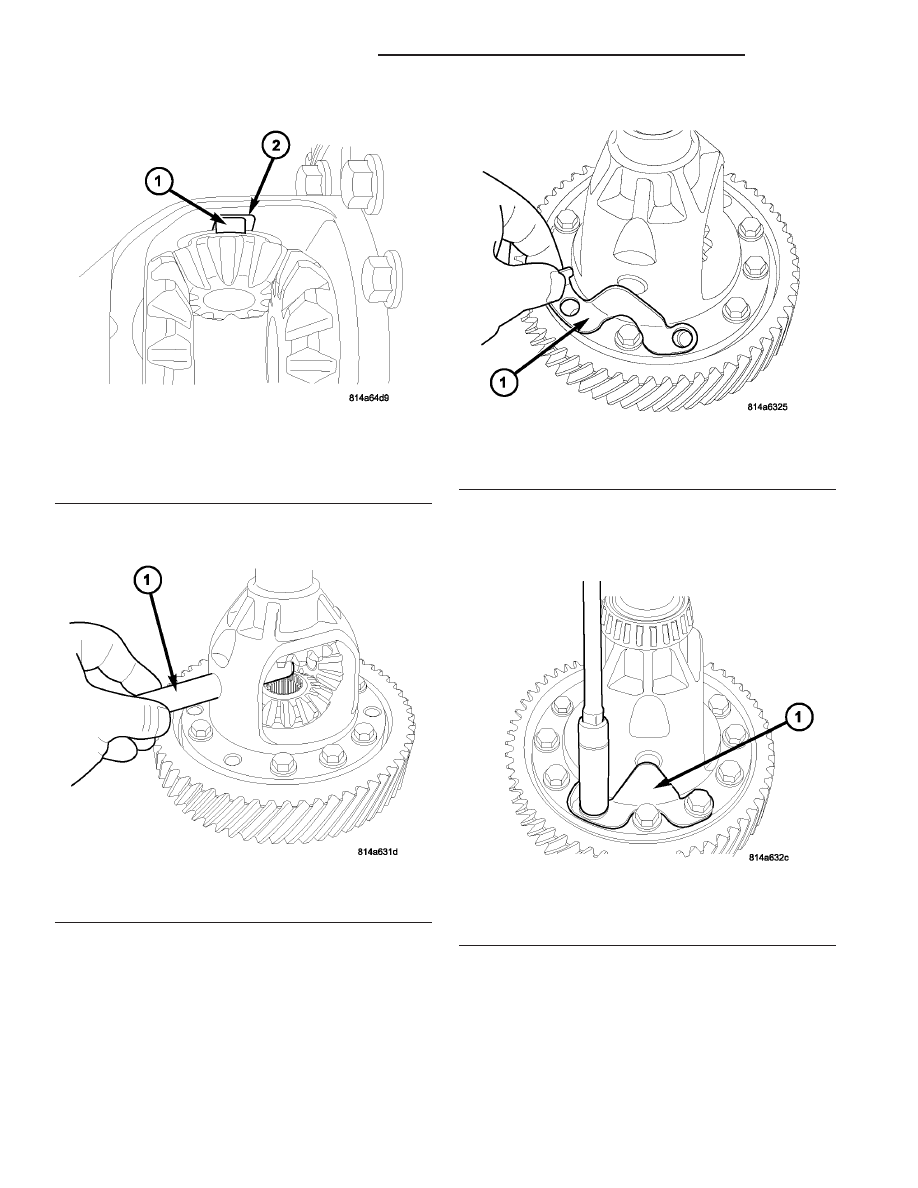

Fig. 182 Pinion Washer Anti-Rotate Tab

1 - ANTI-ROTATE TAB
2 - POCKET

Fig. 183 Pinion Shaft Removal/Installation

1 - PINION SHAFT

Fig. 184 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 185 Remove/Install Retainer/Ring Gear Bolt

1 - PINION SHAFT RETAINER

21 - 210

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

FINAL DRIVE (Continued)

(10) Using Tools 5052 and C-4171, install differen-

tial bearing to differential (ring gear side) (Fig. 187).

(11) Using Tools L-4410 and C-4171, install differ-

ential bearing to differential (ring gear side) (Fig.
188).

(12) Using Miller Special Tool 6061 and C-4171,

install differential bearing race to bearing retainer
(Fig. 189).

(13) Using Miller Special Tool L–4520 and C-4171,

install differential bearing cup to extension housing.

(14) Measure and adjust differential bearing pre-

load (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC

-

41TE/FINAL

DRIVE

-

ADJUSTMENTS) .

(15) Install differential assembly to case. Install

extension housing/adapter plate and bearing retainer.

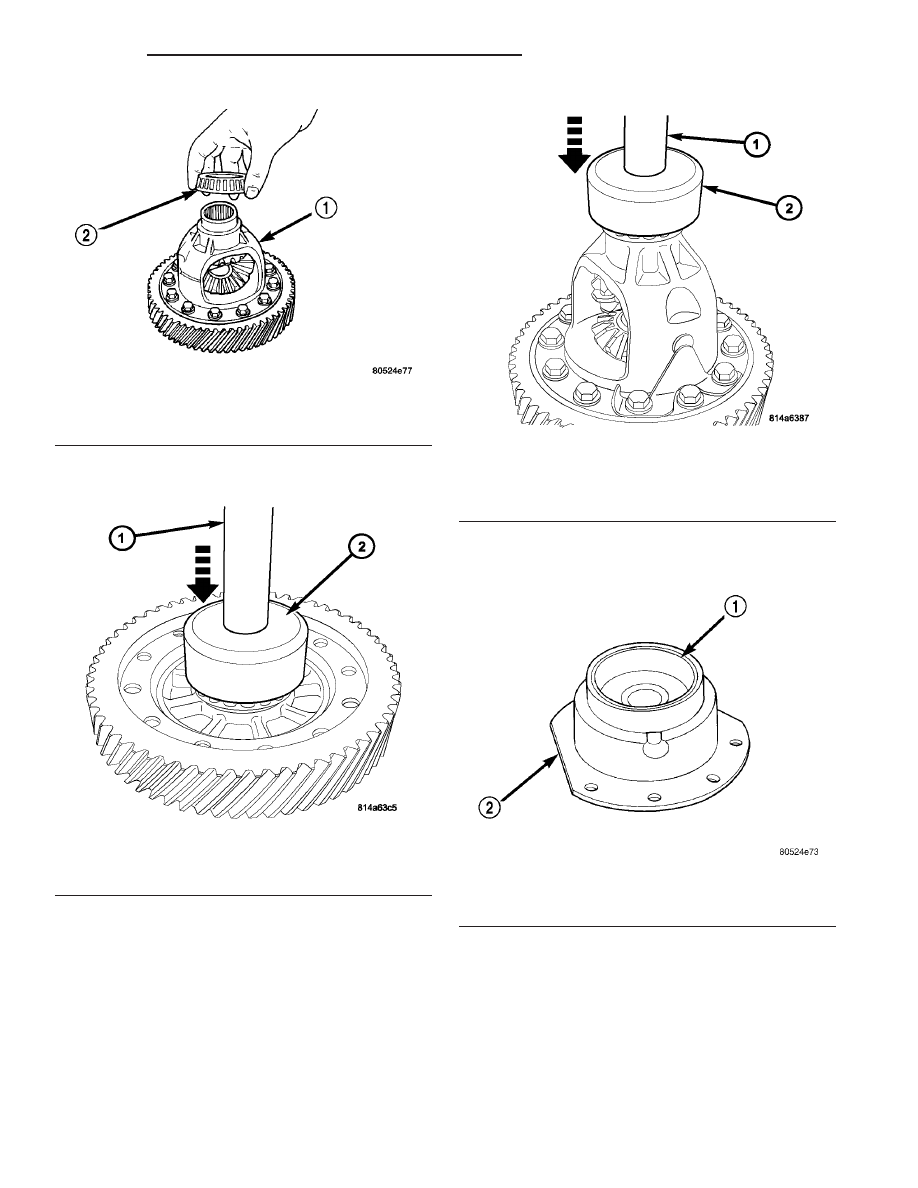

Fig. 186 Position Bearing Cone Onto Differential

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL BEARING

Fig. 187 Side Bearing Installation (Ring Gear Side)

1 - C-4171
2 - INSTALLER 5052

Fig. 188 Side Bearing Installation (Extension

Housing Side)

1 - TOOL C-4171
2 - TOOL L-4410

Fig. 189 Differential Bearing Retainer

1 - DIFFERENTIAL BEARING CUP
2 - DIFFERENTIAL BEARING RETAINER

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 211
