(65) Install oil filter and new o-ring (Fig. 149).

(66) Apply an 1/8” bead of Mopar

t ATF RTV (MS-

GF41) to oil pan and immediately install to case (Fig.
150).

(67) Install oil pan-to-case bolts and torque to 19

N·m (165 in. lbs.).

(68) Install solenoid/pressure switch assembly and

gasket to case (Fig. 151).

(69) Install and tighten solenoid/pressure switch

assembly-to-transaxle case bolts to 12 N·m (110 in.
lbs.) (Fig. 152).

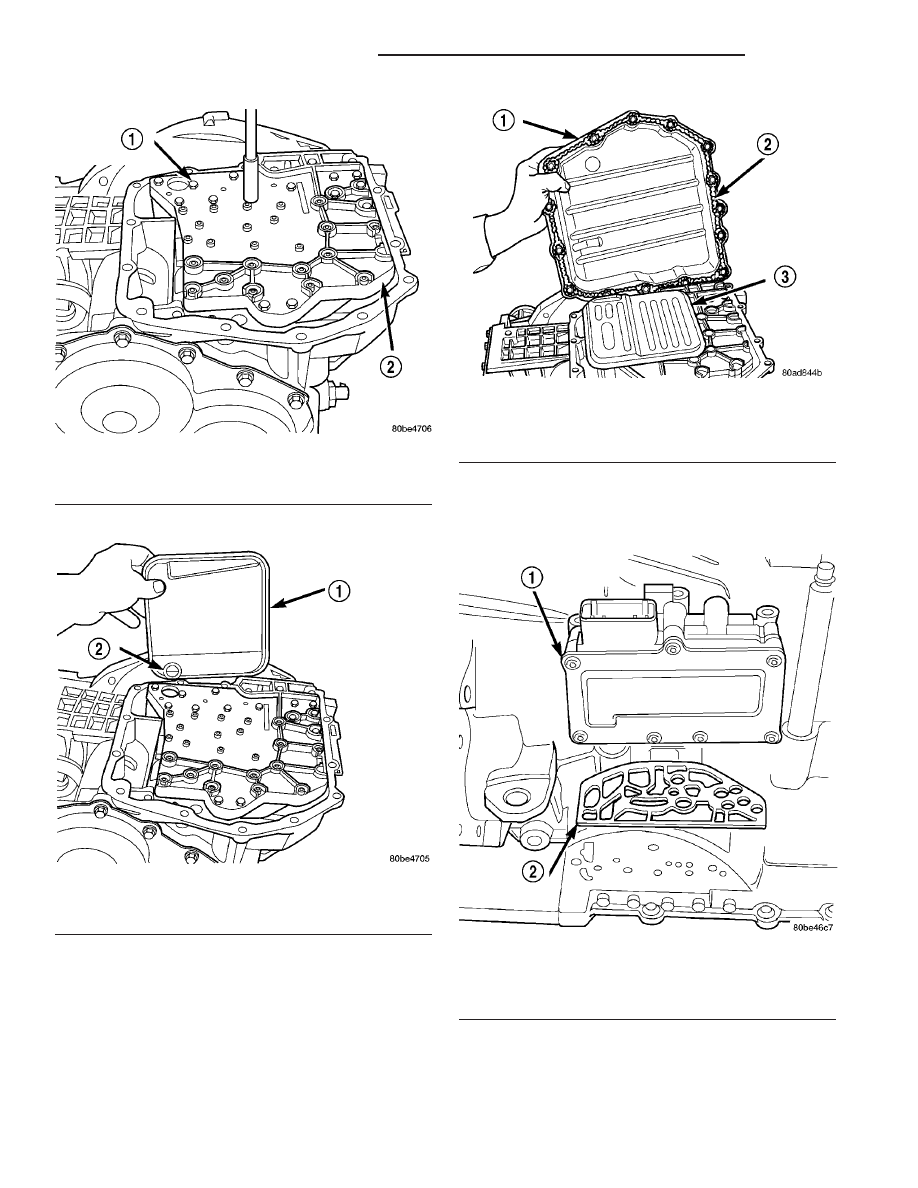

Fig. 148 Install Valve Body-to-Case Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 149 Install Oil Filter and O-Ring

1 - OIL FILTER
2 - O-RING

Fig. 150 Install Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41)

3 - OIL FILTER

Fig. 151 Solenoid/Pressure Switch Assembly and

Gasket

1 - SOLENOID/PRESSURE SWITCH ASSEMBLY
2 - GASKET

21 - 180

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

40TE AUTOMATIC TRANSAXLE (Continued)

(70) Install and torque input and output speed

sensors to case to 27 N·m (20 ft. lbs.).

INSTALLATION

(1) Install transaxle assembly to engine. Install

and torque transaxle-to-engine bolts to 108 N·m (80
ft. lbs.).

(2) Raise engine/transaxle assembly into position

with screw jack and wood block.

(3) Install and torque transaxle upper mount-to-

rail through-bolt to 118 N·m (87 ft. lbs.).

(4) Remove transmission jack and screw jack sup-

ports.

(5) Install torque converter-to-drive plate bolts and

torque to 88 N·m (65 ft. lbs.).

(6) Install converter dust shield.
(7) Install and torque right lateral bending brace-

to-transaxle bolt to 81 N·m (60 ft. lbs.).

(8) Install starter motor assembly.
(9) Install left lateral bending brace. Torque brace-

to-transaxle case bolts to 108 N·m (80 ft. lbs.). Torque
brace-to-engine bedplate bolt to 54 N·m (40 ft. lbs.).
Torque brace-to-intake manifold bolt to 28 N·m (200
in. lbs.).

(10) Install structural collar.
(11) Install power steering oil cooler.
(12) Install halfshafts.
(13) Lower vehicle.
(14) Install gearshift cable to mount. Secure cable

end to manual valve lever.

(15) Install solenoid/pressure switch assembly con-

nector.

(16) Connect input speed sensor connector.
(17) Connect output speed sensor connector.
(18) Connect oil cooler lines to transaxle. An audi-

ble ’click’ should be heard. Verify connection by pull-
ing

outward.

(Refer

to

7

-

COOLING/

TRANSMISSION - STANDARD PROCEDURE)

(19) Install air cleaner/throttle body assembly.
(20) Install battery tray.
(21) Install battery and hold down.
(22) Connect battery cables.
(23) Fill transaxle with suitable amount of fluid.

(Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - 41TE/FLUID - STANDARD PROCEDURE).

SCHEMATICS AND DIAGRAMS

4XTE TRANSAXLE HYDRAULIC SCHEMATICS

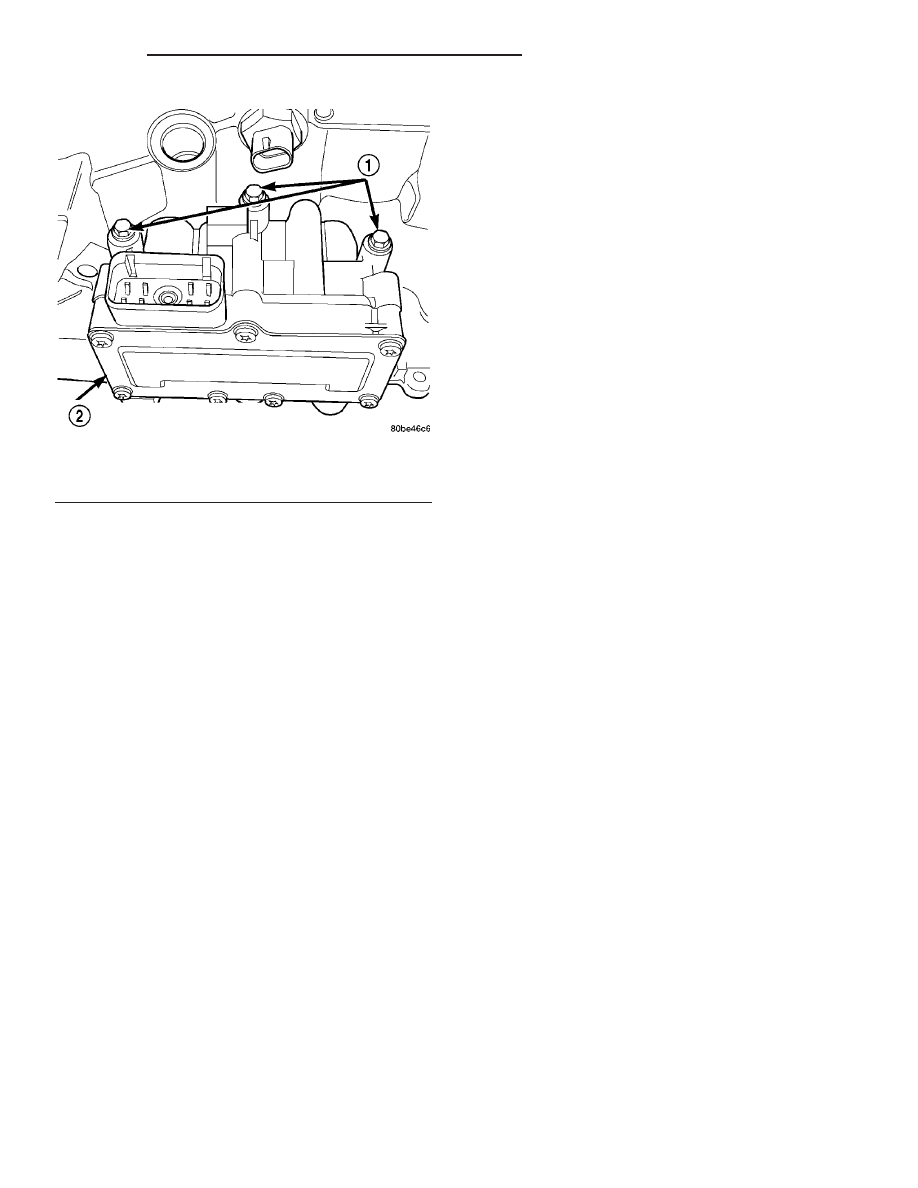

Fig. 152 Attaching Bolts

1 - BOLTS
2 - SOLENOID AND PRESSURE SWITCH ASSEMBLY

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 181

40TE AUTOMATIC TRANSAXLE (Continued)

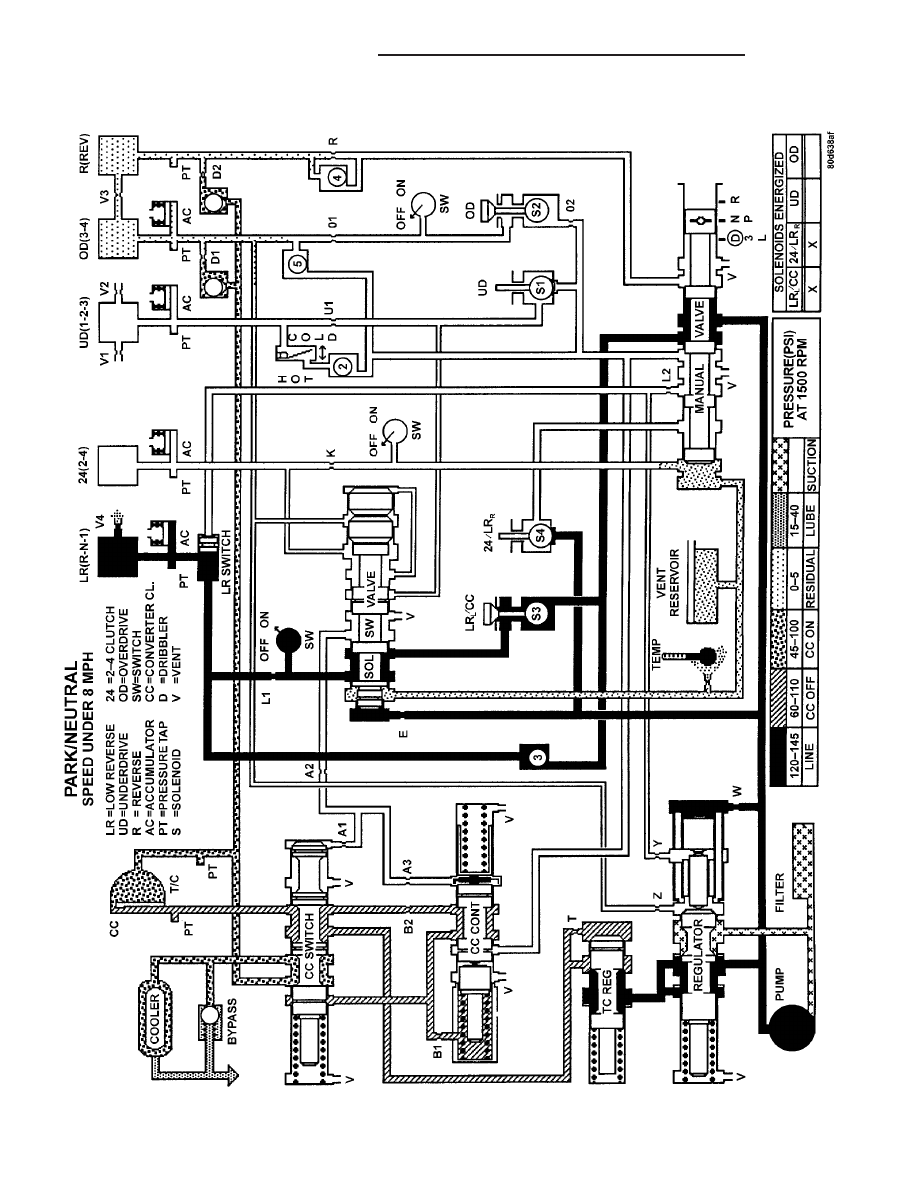

Park/Neutral

(Speed

Under

8

MPH)

21 - 182

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

40TE AUTOMATIC TRANSAXLE (Continued)

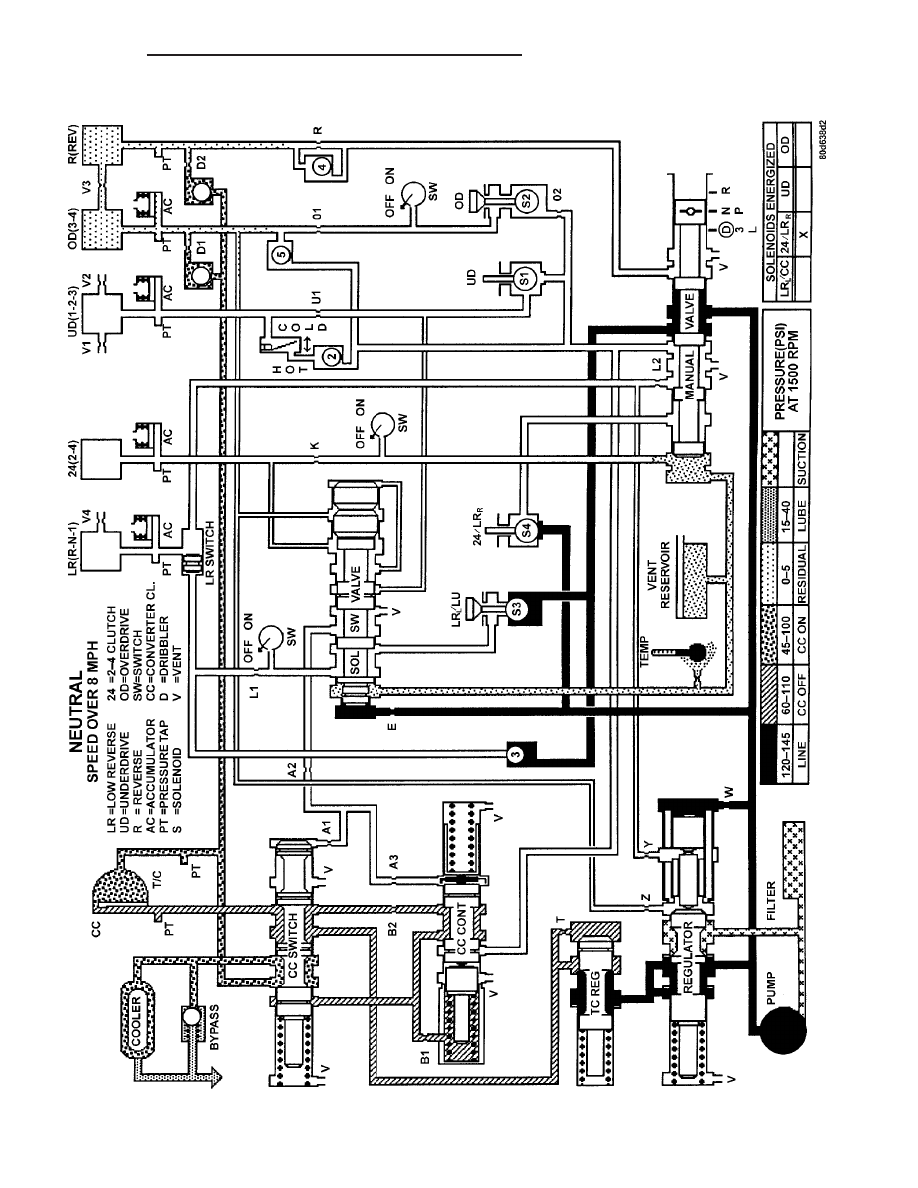

Neutral

(Speed

Over

8

MPH)

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 183

40TE AUTOMATIC TRANSAXLE (Continued)
