(2) Install 8486-4 button to intermediate shaft.

Using arbor press ram, press reverse gear and inter-
mediate roller bearing off of shaft, while holding
remaining assembly with hand (Fig. 156).

(3) Remove reverse gear blocker ring.
(4) Remove reverse gear needle bearing (Fig. 157).

(5) Remove 5/R synchro snap ring (Fig. 158).

(6) Remove 5/R synchro (Fig. 159).

(7) Remove 5th gear blocker ring (Fig. 160).

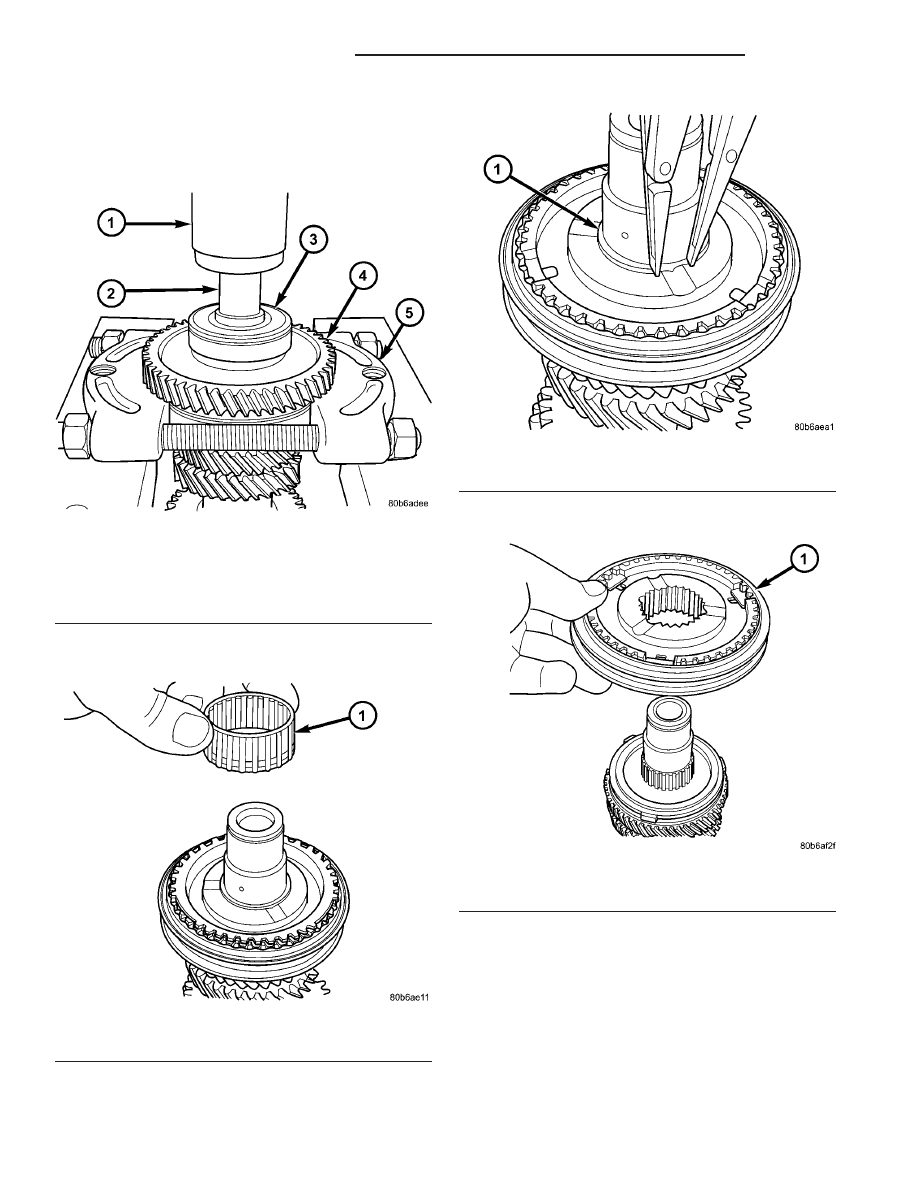

Fig. 156 Bearing and Reverse Gear Removal

1 - ARBOR PRESS RAM
2 - ADAPTER
3 - SEALED ROLLER BEARING
4 - REVERSE GEAR
5 - BEARING SPLITTER P-334

Fig. 157 Reverse Gear Needle Bearing

1 - NEEDLE BEARING

Fig. 158 5/R Synchro Snap Ring

1 - SNAP RING

Fig. 159 5/R Synchronizer

1 - 5/R SYNCHRO ASSEMBLY

21 - 116

T850 MANUAL TRANSAXLE

PL/SRT-4

INTERMEDIATE SHAFT (Continued)

(8) Remove 5th gear and needle bearing (Fig. 161)

(Fig. 162).

(9) Remove 3/4 cluster gear snap ring (Fig. 163).

(10) Install shaft assembly into fixture 8483, with

split collar 8483-3 oriented chamfer side up (Fig.
164). Place 8483-2 into position with chamfer side up
(Fig. 165).

Fig. 160 5th Gear Blocker Ring

1 - 5th GEAR BLOCKER RING

Fig. 161 5th Gear Removal/Installation

1 - 5TH GEAR
2 - NEEDLE BEARING

Fig. 162 5th Gear Needle Bearing Removal/

Installation

1 - 5TH GEAR NEEDLE BEARING

Fig. 163 3/4 Cluster Gear Snap Ring

1 - SNAP RING

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 117

INTERMEDIATE SHAFT (Continued)

(11) Using an arbor press, press intermediate shaft

out of 3/4 cluster gear (Fig. 166).

(12) Remove intermediate shaft from fixture and

remove 3/4 cluster gear from shaft (Fig. 167).

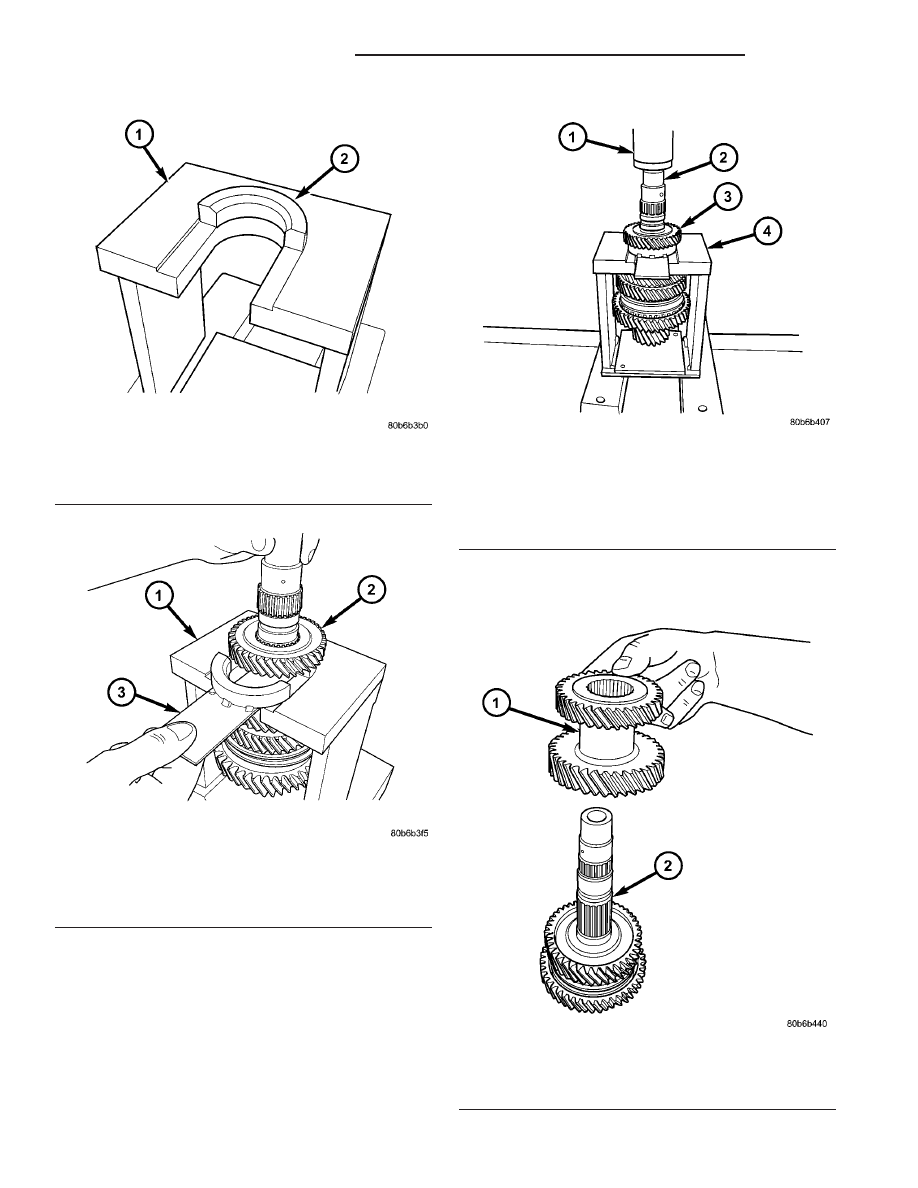

Fig. 164 Fixture 8483

1 - FIXTURE 8483
2 - COLLAR 8483-3

Fig. 165 Loading Intermediate Shaft

1 - FIXTURE 8483
2 - 3/4 CLUSTER GEAR
3 - COLLAR 8483-2

Fig. 166 Press Intermediate Shaft Out of 3/4 Cluster

Gear

1 - ARBOR PRESS RAM
2 - INTERMEDIATE SHAFT
3 - 3/4 CLUSTER GEAR
4 - FIXTURE 8483

Fig. 167 3/4 Cluster Gear

1 - 3/4 CLUSTER GEAR
2 - INTERMEDIATE SHAFT

21 - 118

T850 MANUAL TRANSAXLE

PL/SRT-4

INTERMEDIATE SHAFT (Continued)

(13) Remove 2nd gear and needle bearing (Fig.

168) (Fig. 169).

(14) Remove 2nd gear reactor ring (Fig. 170).

(15) Remove 2nd gear friction cone (Fig. 171).

(16) Remove 2nd Gear outer blocker ring (Fig.

172).

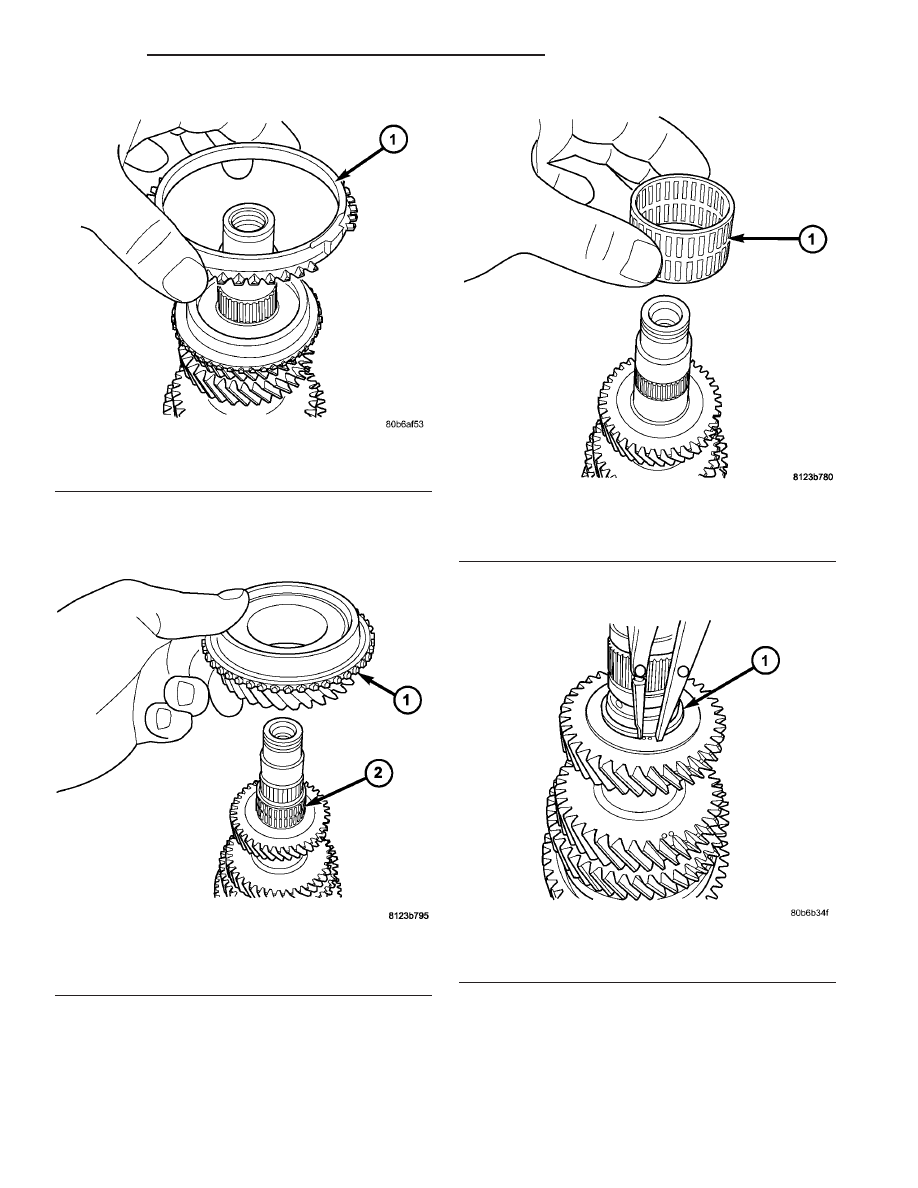

Fig. 168 2nd Gear Removal/Installation

1 - 2ND GEAR
2 - NEEDLE BEARING

Fig. 169 2nd Gear Needle Bearing Removal/

Installation

1 - NEEDLE BEARING

Fig. 170 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

Fig. 171 2nd Gear Friction Cone

1 - 2ND GEAR FRICTION CONE

PL/SRT-4

T850 MANUAL TRANSAXLE

21 - 119

INTERMEDIATE SHAFT (Continued)
