Dodge Neon / Neon SRT-4. Manual - part 301

STANDARD PROCEDURE - POWER STEERING
PUMP INITIAL OPERATION

WARNING:

THE

FLUID

LEVEL

SHOULD

BE

CHECKED AND ADJUSTED WITH THE ENGINE OFF
TO PREVENT INJURY FROM MOVING ENGINE COM-
PONENTS.

CAUTION: Use only Mopar

T

ATF+4 Automatic Trans-

mission Fluid (MS-9602) in the power steering sys-
tem. Do not overfill.

(1) Fill the power steering fluid reservoir to the

proper level, then let the fluid settle for at least two
minutes. (Refer to 19 - STEERING/PUMP/FLUID -
STANDARD PROCEDURE - POWER STEERING
FLUID LEVEL CHECKING)

(2) Start the engine and let run for a few seconds,

then turn the engine off.

(3) Add fluid if necessary. Repeat the above proce-

dure until the fluid level remains constant after run-
ning the engine.

(4) Raise the front wheels off the ground.
(5) Start the engine. Slowly turn the steering

wheel right and left, lightly contacting the wheel
stops.

(6) Add power steering fluid if necessary.
(7) Lower the vehicle and turn the steering wheel

slowly from lock to lock.

(8) Stop the engine. Check the fluid level and refill

as required.

(9) If the fluid is extremely foamy, allow the vehi-

cle to stand a few minutes and repeat the above pro-
cedure.

REMOVAL

REMOVAL - POWER STEERING PUMP (2.0L
ENGINE)

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Remove battery cable from the negative post on

the battery.

(2) Siphon as much fluid as possible from the

power steering fluid reservoir.

(3) Remove the power steering pump drive belt

from the power steering pump pulley. (Refer to 7 -
COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL)

(4) Remove the hose clamp securing the return

hose to the power steering fluid reservoir. Slide the
hose off the end of the reservoir fitting (Fig. 3).

(5) Back out the tube nut securing the power

steering fluid pressure hose to the power steering
pump (Fig. 3), then remove the hose from the pump.

(6) Remove the mounting bolt securing the support

bracket to the rear of the power steering pump (Fig.
4).

(7) Loosen the two mounting bolts securing the

support bracket to the engine block (Fig. 4).

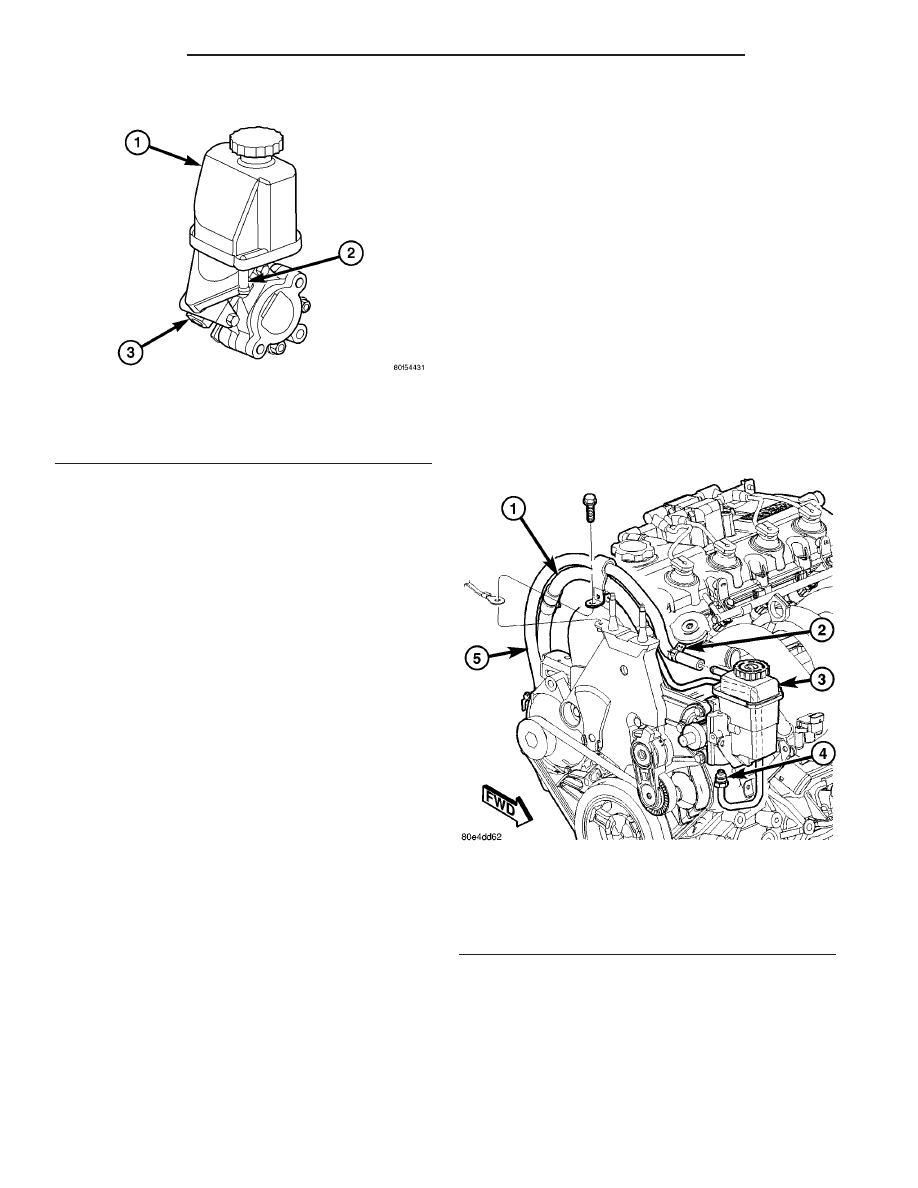

Fig. 2 Power Steering Pump - 2.4L Turbo

1 - RESERVOIR
2 - RETURN FITTING
3 - PRESSURE FITTING

Fig. 3 Power Steering Hoses At Pump - 2.0L Engine

1 - PRESSURE HOSE
2 - HOSE CLAMP
3 - POWER STEERING PUMP AND RESERVOIR
4 - TUBE NUT
5 - RETURN HOSE

19 - 36

PUMP

PL/SRT-4

PUMP (Continued)

(8) Remove the three mounting bolts holding the

power steering pump to the cast bracket (Fig. 5).
Access to the mounting bolts can be achieved through
the holes in the pump pulley.

NOTE: It may be necessary to remove the screw
holding the A/C line routing clamp to the radiator
upper closure panel (Fig. 6).

(9) Remove the power steering pump with reser-

voir from the engine.

(10) For transferal of the power steering pump

pulley, (Refer to 19 - STEERING/PUMP - DISAS-
SEMBLY).

REMOVAL - 2.4L TURBO ENGINE

(1) Siphon as much fluid as possible from power

steering fluid reservoir.

(2) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(3) Remove right front tire and wheel assembly.
(4) Remove accessory drive belt splash shield.
(5) Remove accessory drive belt. (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELT

-

REMOVAL)

(6) Remove upper (of three) mounting bolt secur-

ing power steering pump in place (Fig. 9).

(7) Lower vehicle.
(8) Remove bolt securing fluid pressure hose rout-

ing clamp to engine (Fig. 7).

(9) Remove clamp securing fluid return hose to

pump reservoir (Fig. 8), then remove hose from res-
ervoir fitting. Cap off hose end and reservoir fitting.

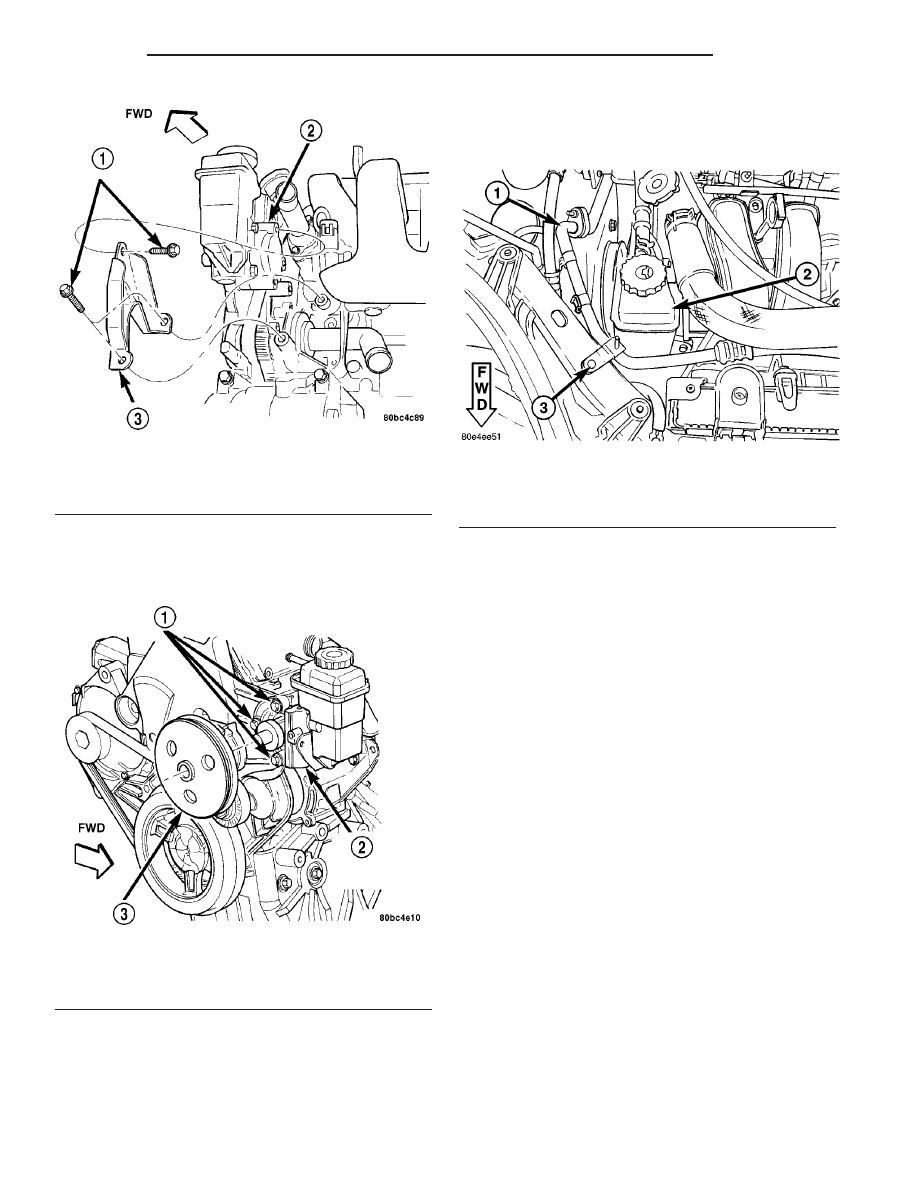

Fig. 4 Power Steering Pump Support Bracket

1 - MOUNTING BOLTS
2 - POWER STEERING PUMP
3 - SUPPORT BRACKET

Fig. 5 Power Steering Pump Mounting Bolts

1 - MOUNTING BOLTS
2 - POWER STEERING PUMP
3 - PULLEY

Fig. 6 A/C Line Routing Near Power Steering Pump

1 - A/C LINE
2 - POWER STEERING PUMP RESERVOIR
3 - ROUTING CLAMP SCREW

PL/SRT-4

PUMP

19 - 37

PUMP (Continued)

(10) Back out tube nut securing fluid pressure

hose to power steering pump and remove hose from
pump (Fig. 8). Cap off hose end and pump pressure
port.

(11) Remove two remaining (lower) mounting bolts

securing power steering pump in place (Fig. 9).

(12) Remove lower bolt and loosen (do not remove)

upper bolt securing stamped steel support bracket to
engine block (Fig. 10).

(13) Remove power steering pump with pulley and

reservoir attached.

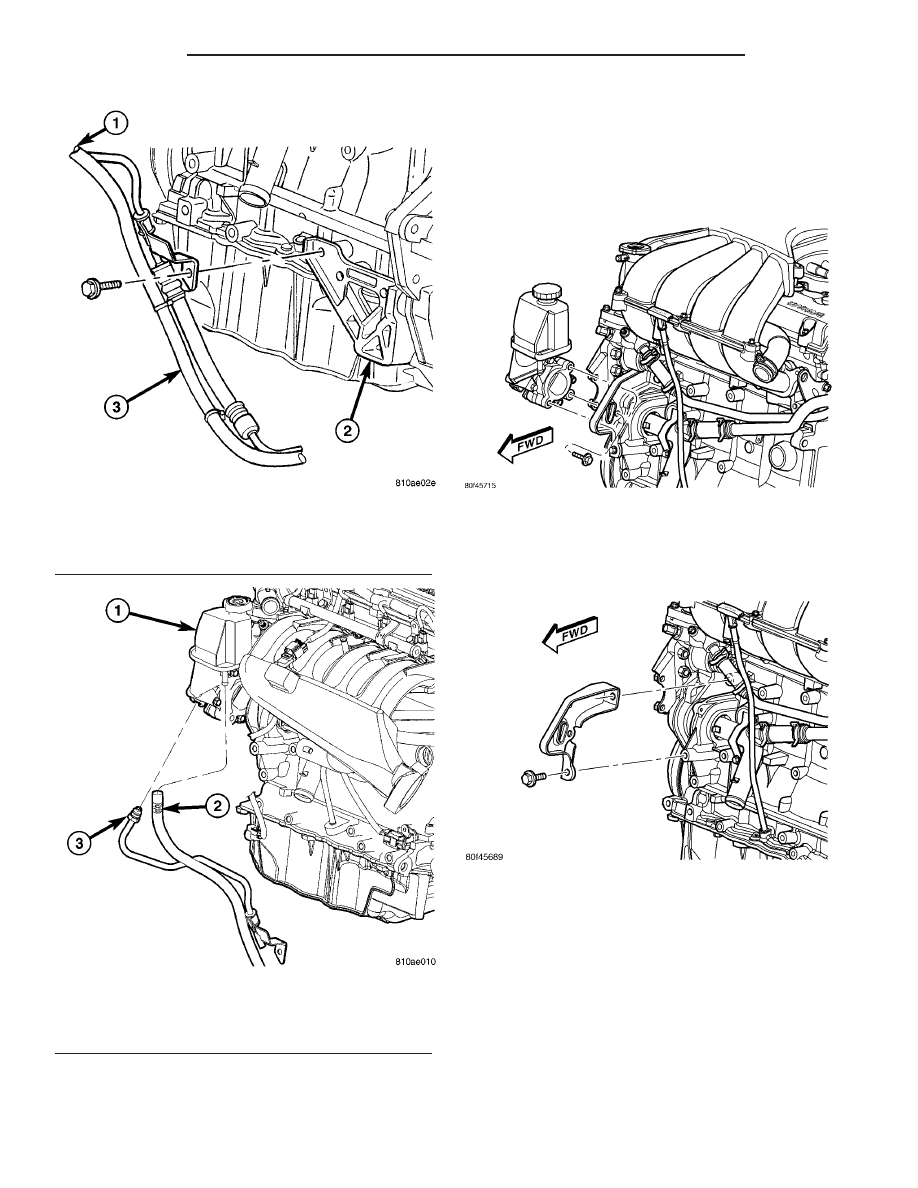

Fig. 7 Power Steering Hoses At Engine - 2.4L Turbo

1 - TO POWER STEERING PUMP
2 - ENGINE
3 - PRESSURE/RETURN HOSE ASSEMBLY

Fig. 8 Power Steering Hoses At Pump - 2.4L Turbo

1 - POWER STEERING PUMP
2 - RETURN HOSE CLAMP
3 - PRESSURE HOSE TUBE NUT

Fig. 9 Pump Mounting - 2.4L Turbo

Fig. 10 Bracket Mounting To Engine - 2.4L Turbo

19 - 38

PUMP

PL/SRT-4

PUMP (Continued)

DISASSEMBLY - POWER STEERING PUMP
(PULLEY)

NOTE: The only serviceable part of the power steer-
ing pump is the pulley. Use the following procedure
for removal of the pulley from the pump.

NOTE: The power steering pump must be removed
from the vehicle for power steering pump pulley
service. (Refer to 19 - STEERING/PUMP - REMOVAL)

CAUTION: Use care when removing and installing
the power steering pump pulley. It is made of plas-
tic composite, except for the center shank. The spe-
cial tools are to be used in the shank area only as
described in the following procedure.

CAUTION: Do not hammer on the power steering
pump pulley or shaft to remove the power steering
pump pulley. Damage to the pulley and the power
steering pump can occur.

(1) Install Puller, Special Tool C-4333, or an equiv-

alent, on the steering pump pulley as shown (Fig.
11). Tighten the puller screw drive and remove the
pulley from the power steering pump shaft.

NOTE: Replace the power steering pump pulley if it
is cracked or loose.

(2) Remove the puller from the power steering

pump pulley.

NOTE: For installation of the pulley, (Refer to 19 -
STEERING/PUMP - ASSEMBLY).

ASSEMBLY - POWER STEERING PUMP
(PULLEY)

CAUTION: Use care when removing and installing
the power steering pump pulley. It is made of plas-
tic composite, except for the center shank. The spe-
cial tools are to be used in the shank area only as
described in the following procedure.

(1) Place the power steering pump pulley squarely

on end of the power steering pump shaft. Mount
Installer, Special Tool C-4063, or an equivalent, in
the internal threads of the power steering pump
shaft and against power steering pump pulley (Fig.
12).

(2) Ensuring that the installer and the pulley

remain aligned with pump shaft, turn the installer
outer nut and force the pulley onto the power steer-
ing pump shaft until it is flush with the end of the
pump shaft. Once the pulley is flush with the end of
the shaft, the installer outer nut will no longer be
able to turn.

(3) Remove the installer from the power steering

pump.

(4) Install the power steering pump back on the

engine. (Refer to 19 - STEERING/PUMP - INSTAL-
LATION)

INSTALLATION

INSTALLATION - POWER STEERING PUMP
(2.0L ENGINE)

(1) Install the power steering pump with reservoir

and pulley on the engine and install the three
mounting bolts securing the pump to the cast bracket

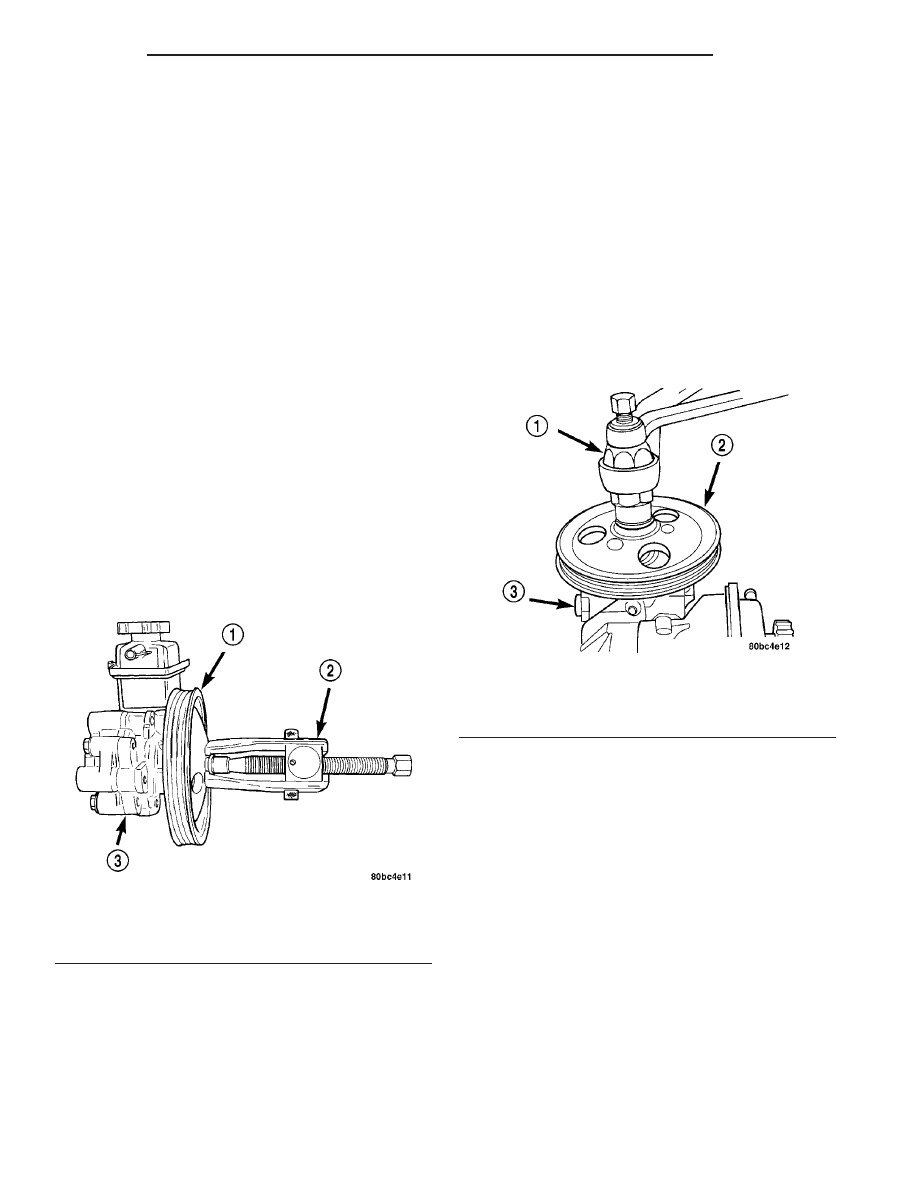

Fig. 11 Pulley Removal

1 - PULLEY
2 - C-4333
3 - POWER STEERING PUMP

Fig. 12 Pulley Installation

1 - C-4063
2 - PULLEY
3 - POWER STEERING PUMP

PL/SRT-4

PUMP

19 - 39

PUMP (Continued)
