Dodge Neon / Neon SRT-4. Manual - part 277

REAR FASCIA

REMOVAL

(1) Release decklid lock and open decklid.
(2) Remove screws and screw pin fasteners attach-

ing fascia in the trunk (Fig. 7).

(3) Raise vehicle on hoist.
(4) Disconnect license lamp.
(5) Remove splash shield from fascia in the wheel

opening area.

(6) From under license plate area, remove fasten-

ers attaching lower fascia.

(7) Remove nuts attaching fascia to lower quarter

panels.

(8) Remove fascia from vehicle.

INSTALLATION

(1) Position fascia on vehicle.
(2) Install nuts attaching fascia to lower quarter

panels (Fig. 7).

(3) From under license plate area, install fasteners

attaching lower fascia.

(4) Install splash shield in the wheel opening area.
(5) Connect license lamp.
(6) Lower vehicle.
(7) Install screws and screw pin fasteners attach-

ing fascia in the trunk.

(8) Close decklid.

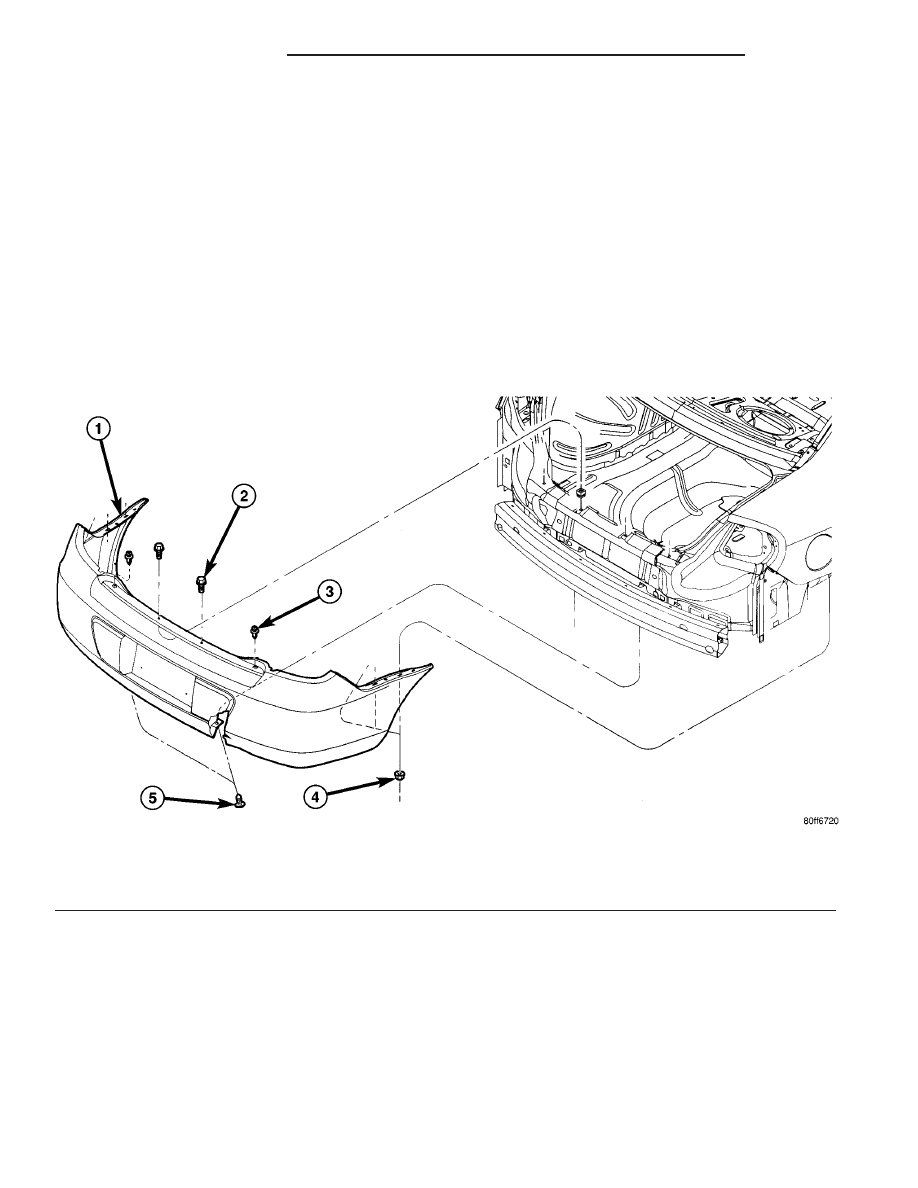

Fig. 7 REAR FASCIA

1 - REAR FASCIA
2 - BOLTS (2)
3 - SCREW PIN FASTENERS (2)

4 - QUARTER PANEL NUTS (3 PER SIDE)
5 - PUSH PIN FASTENERS (2)

13 - 6

FRAME & BUMPERS

PL/SRT-4

REAR BUMPER
REINFORCEMENT

REMOVAL

(1) Remove rear fascia (Fig. 8).
(2) Support bumper reinforcement on a suitable

lifting device.

(3) Remove screws attaching reinforcement to rear

closure panel.

(4) Remove bumper reinforcement from vehicle.

INSTALLATION

(1) Position bumper reinforcement to vehicle.
(2) Install screws attaching reinforcement to rear

closure panel.

(3) Install rear fascia.

FRAME

SPECIFICATIONS

FRAME DIMENSIONS

Structural dimensions are listed in metric mea-

surements. All dimensions are from center to center
of Principal Locating Point (PLP), or from center to
center of PLP and fastener location.

INDEX

DESCRIPTION

FIGURE

ENGINE COMPARTMENT TOP VIEW

9

ENGINE COMPARTMENT SIDE AND BOTTOM VIEW

10

FORWARD FRAME AND CROSSMEMBER

11

REAR FRAME SECTION SIDE AND BOTTOM VIEW

12

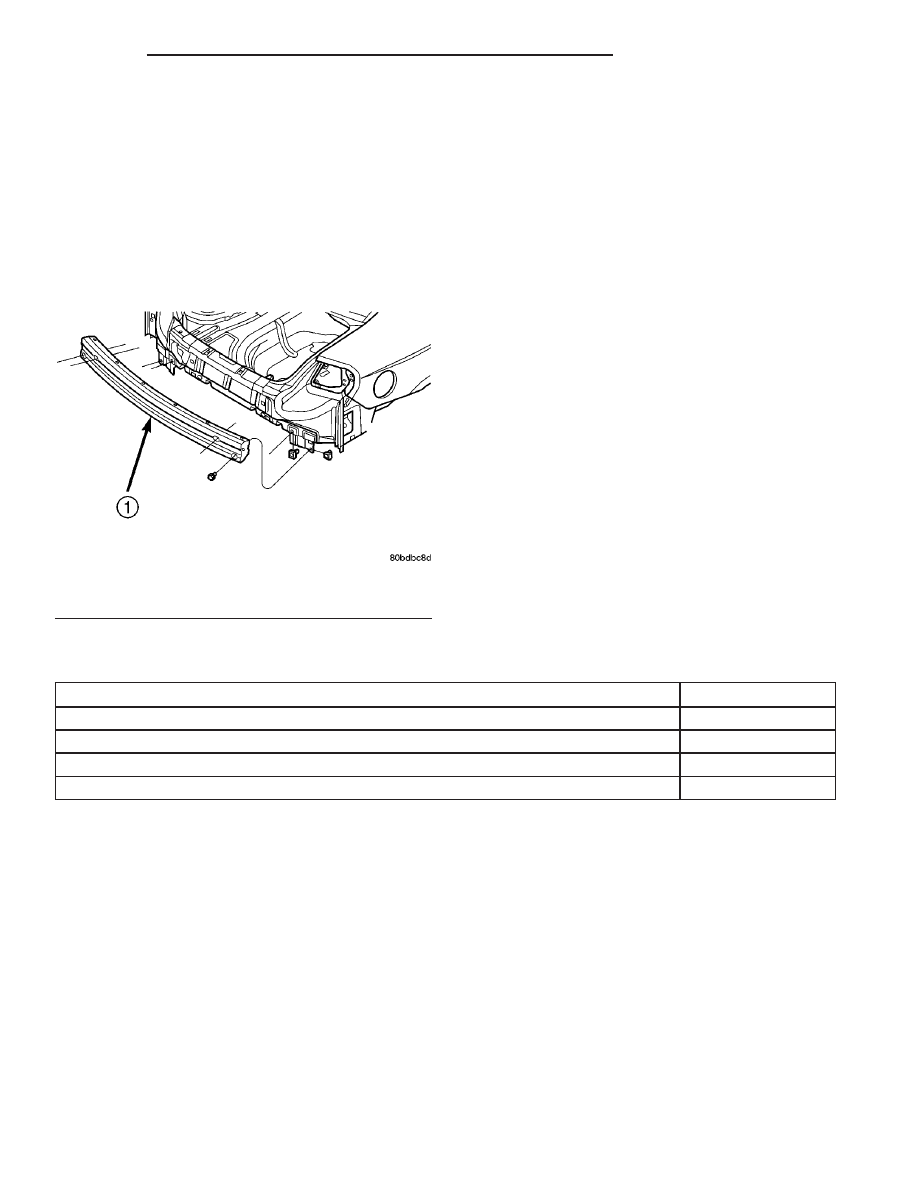

Fig. 8 Rear Bumper Reinforcement

1 - REAR BUMPER REINFORCEMENT

PL/SRT-4

FRAME & BUMPERS

13 - 7

Fig.

10

ENGINE

COMP

AR

TMENT

SIDE

AND

BOTT

OM

VIEW

13 - 8

FRAME & BUMPERS

PL/SRT-4

FRAME (Continued)

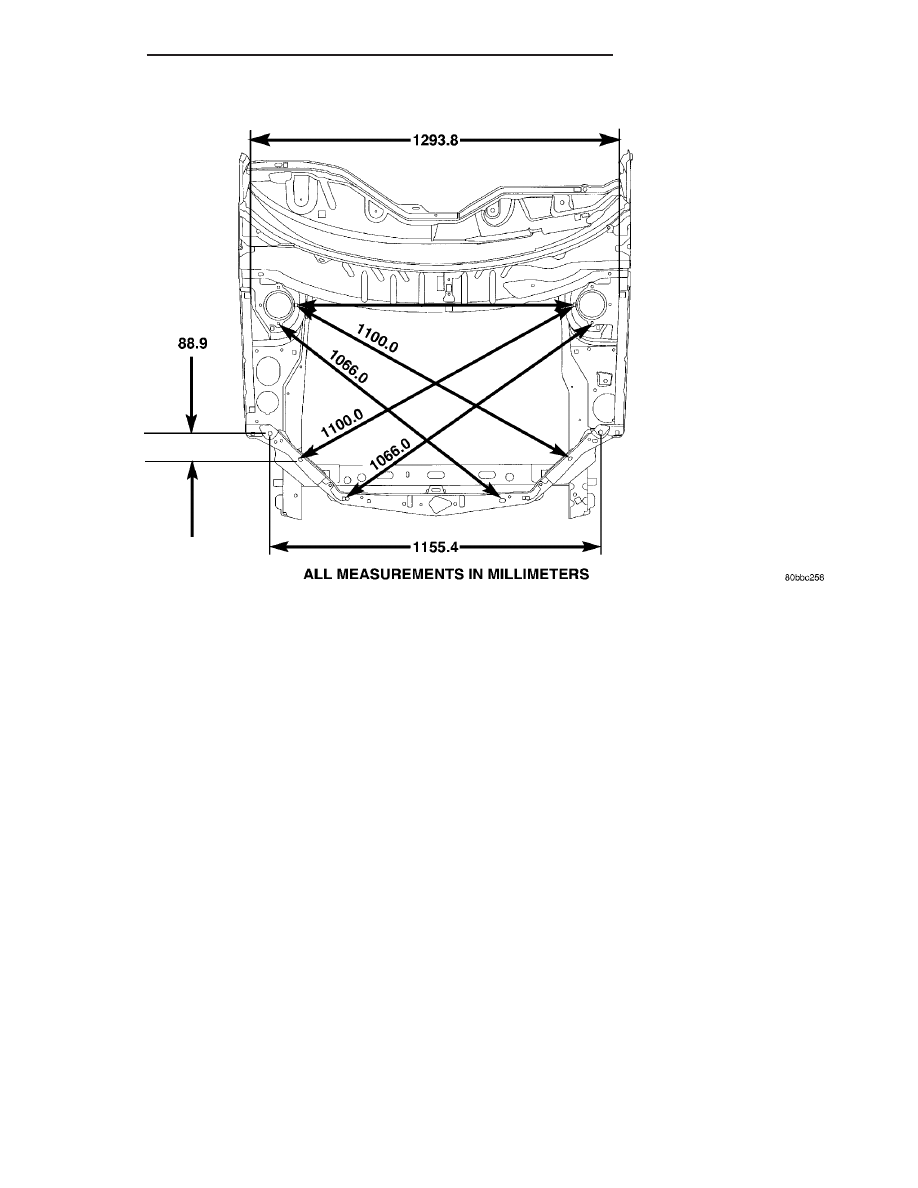

Fig. 9 ENGINE COMPARTMENT TOP VIEW

PL/SRT-4

FRAME & BUMPERS

13 - 9

FRAME (Continued)
