over loads by a fuse in the fuse block and a thermal
breaker within the wiper motor. This protects the cir-
cuitry of the wiper system and the vehicle. The wiper
motor has permanent magnet fields.

Pulse wipe is accomplished by holding stalk lever

in the WASH position momentarily. The wiper blades
then sweep once or twice after the WASH at low
speed and then return to the previous wiper switch
mode.

The wiper system completes the wipe cycle when

the switch is turned OFF. The blades park in the
lowest portion of the wipe pattern.

Push down on the wiper lever to the mist position

to activate a single wipe to clear off road mist or
spray from a passing vehicle. As long as the lever is
held down, the wipers will continue to operate on low
speed.

WASHER SYSTEM

To use the washer, pull the stalk lever toward you

and hold while spray is desired. If the stalk lever is
pulled while in the delay range, the wiper will oper-
ate for two wipe cycles (±1) after the stalk lever is
released, and then resume the intermittent interval
previously selected.

The wash function can be accessed in the OFF

position of the wiper control switch. Pulling the
washer stalk lever rearward when the switch is in
the OFF position will operate the wipers and washer
motor pump continuously until the stalk lever is

released. Releasing the stalk lever will stop the
washer pump but the wipers will complete the cur-
rent wipe cycle followed by an average of two more
wipe cycles (±1) before the wipers park and the mod-
ule turns off.

Fluid, gravity fed from the reservoir, is forced by

the pump through rubber hoses to the hood mounted
nozzles which direct the fluid to the windshield.

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - WIPER
CONDITIONS

The following is a list of general wiper motor sys-

tem problems, the tests that are to be performed to
locate the faulty part, and the corrective action to be
taken.

Whatever the problem, disconnect motor wire har-

ness and clean the terminals, then connect motor
wire harness and test.

Refer to Wiring Diagrams for circuit information

and connector call-outs.

MOTOR WILL NOT OPERATE ALL SWITCH
POSITIONS

(1) Check fuse 1, in the fuse block (Fig. 2).

(a) If fuse is OK, go to Step 2.
(b) If fuse is defective, replace and check motor

operation in all switch positions.

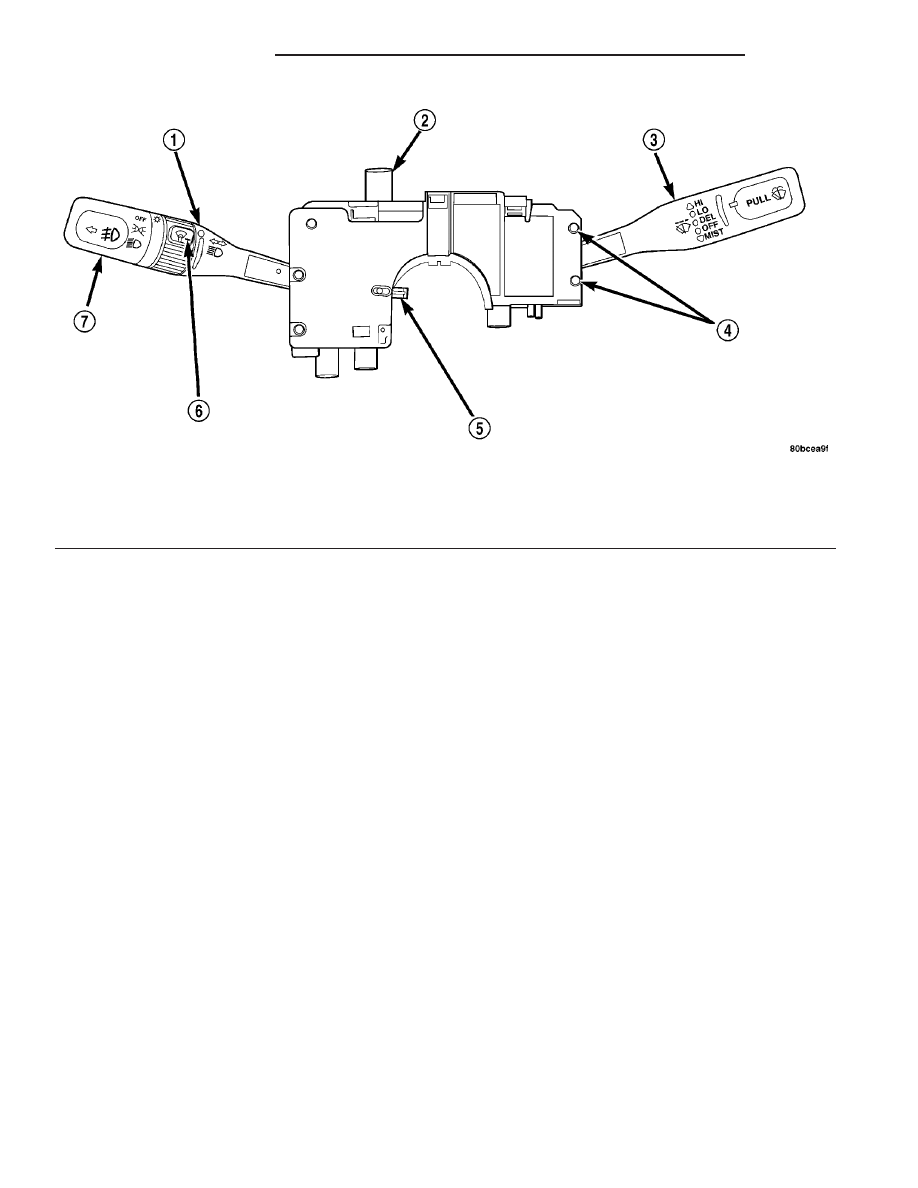

Fig. 1 WINDSHIELD WIPER/WASHER SWITCH LOCATION

1 - TURN SIGNAL CONTROL STALK

5 - CANCELLING CAM

2 - HAZARD WARNING SWITCH

6 - PANEL DIMMER/INTERIOR LIGHT SWITCH

3 - WINDSHIELD WIPER/WASHER CONTROL

7 - EXTERIOR LIGHTING CONTROL/FOG LAMP

4 - WINDSHIELD WIPER/WASHER SWITCH RETAINING SCREWS

8R - 2

WIPERS/WASHERS

PL/SRT-4

WIPERS/WASHERS (Continued)

(c) If motor is still inoperative and the fuse does

not blow, go to Step 2.

(d) If replacement fuse blows, go to Step 6.

(2) Disconnect motor harness connector.
(3) Check motor low speed. Using two jumper

wires, connect one jumper wire between the battery
positive terminal and terminal 4 of the motor connec-
tor. Connect the other jumper wire to the battery
negative terminal and terminal 1 of the motor (Fig.
3). Check motor high speed, connect the positive
jumper wire to terminal 5 of the motor connector.
Connect the negative jumper wire to terminal 1 of
the motor.

(a) If motor does not run in high or low speed go

to Step 4.

(b) If motor does run, go to Step 5.

(4) Using an ohmmeter, check for good ground at

terminal 1 of the motor. If OK, replace motor. If not
repair the ground circuit as necessary.

(5) Check terminal 2 of wiper switch connector for

continuity to ground. If OK, go to Step 6. If not OK,
repair the ground circuit as necessary.

(6) Using a voltmeter, with wiper switch con-

nected, connect negative lead to terminal 1 of the
motor. Connect the positive lead to terminal 4 of the
wiper switch connector (Fig. 4).

(a) If no voltage, repair wiring as necessary. If

OK, go to Step b.

(b) Check wiper switch low speed. Connect volt-

meter positive lead to terminal 6 of the wiper
switch connector. Move wiper stalk to LOW posi-
tion. If no voltage, replace switch.

(c) Check wiper switch high speed, connect volt-

meter positive lead to terminal 5 of the wiper
switch connector. Move wiper stalk to HIGH posi-
tion. If no voltage, replace switch.
(7) Disconnect motor connector and replace fuse 1

in fuse block.

(a) If fuse does not blow, replace motor.
(b) If fuse blows, disconnect wiper switch and

replace fuse.

(c) If fuse does not blow, replace switch.
(d) If fuse blows, repair wiring as necessary.

MOTOR OPERATES SLOWLY AT ALL SPEEDS

(1) Remove wiper arms and cowl screen. Discon-

nect motor linkage from motor. Connect an ammeter
between battery positive terminal and terminal 4 of
the motor connector. Turn wiper motor on and check
ampere reading.
If motor runs and ammeter reading is more than 6
amps, go to Step 2. If less than 6 amps, go to Step 3.

(2) Using an ohmmeter, check the high and low

circuits for a short to ground. Refer to Wiring Dia-
grams.

(3) Check to see if wiper linkage or pivots are

binding or caught.

WIPERS RUN AT HIGH SPEED WITH SWITCH IN
LOW SPEED POSITION OR WIPERS RUN AT LOW
SPEED WITH SWITCH IN HIGH SPEED POSITION.

(1) Check for crossed wires in the motor pigtail

wire connector. Refer to Wiring Diagrams.

(2) Check for crossed wires in harness connector

from wiper switch to motor.

(3) If OK, replace wiper switch.

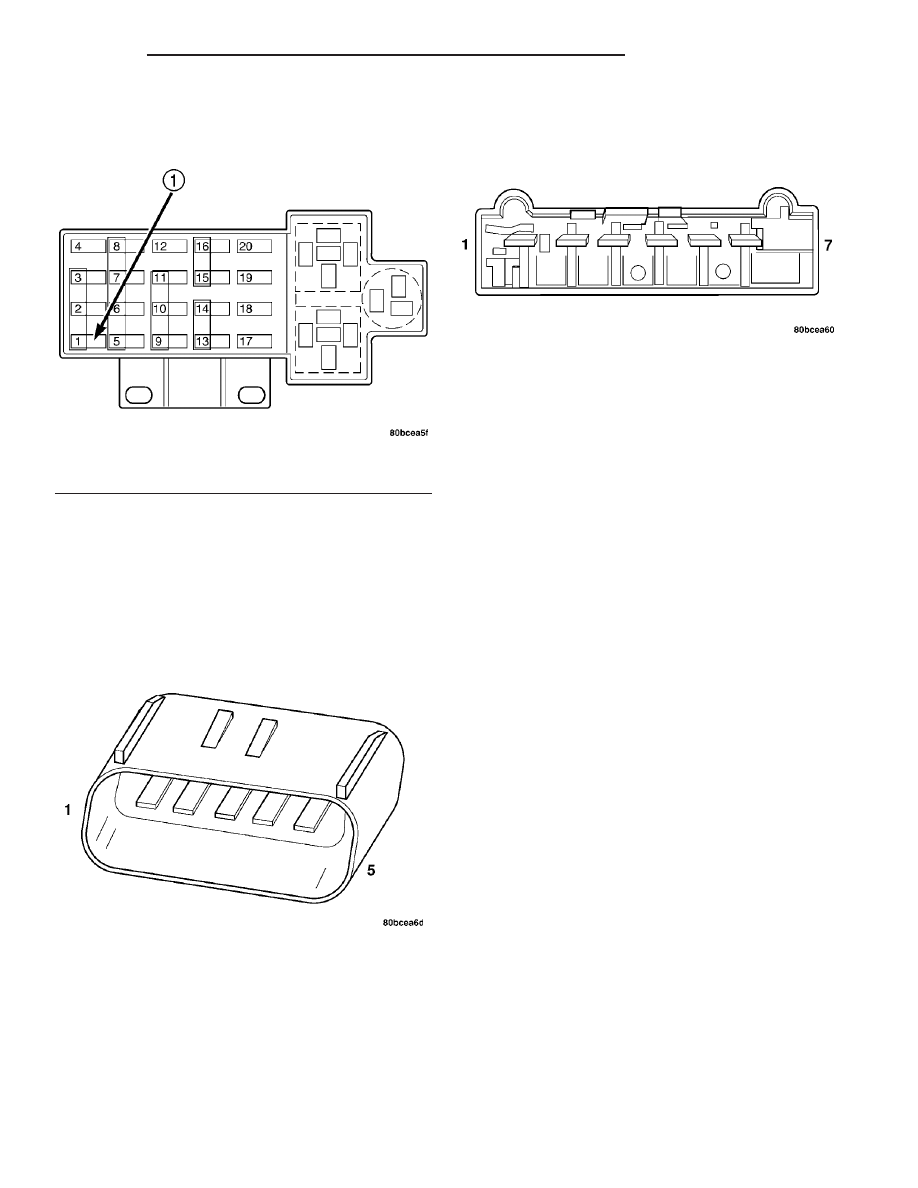

Fig. 2 FUSE BLOCK

1 - FUSE 1 WIPER

Fig. 3 WINDSHIELD WIPER MOTOR CONNECTOR

Fig. 4 WIPER/WASHER SWITCH CONNECTOR

PL/SRT-4

WIPERS/WASHERS

8R - 3

WIPERS/WASHERS (Continued)

WIPERS WILL OPERATE CONTINUOUSLY WITH
THE SWITCH IN THE INTERMITTENT POSITION -
WHEN WIPER SWITCH IS TURNED OFF, WIPERS
STOP WHEREVER THEY ARE WITHOUT
RETURNING TO PARK POSITION.

(1) Check at terminal 1 of the motor for a good

ground.

(2) Turn ignition switch OFF. Disconnect the wiper

switch harness connector. Using an ohmmeter with
the motor in the park position, check for continuity
between terminal 2 of the wiper switch harness con-
nector (Fig. 5) and terminal 1 of the motor. If conti-
nuity, replace wiper switch. If no continuity, repair
wiring as necessary.

WIPERS DO NOT OPERATE WHEN WASHER
MOTOR IS ENGAGED (PULSE WIPE) OR WIPERS
DO OPERATE IN INTERMITTENT POSITION.

Check for a good ground at terminal 1 of the motor

and at wiper switch terminal 2. If OK, replace wiper
switch. If not OK, repair wiring as necessary.

DIAGNOSIS AND TESTING - WASHER SYSTEM

Whenever a windshield washer malfunction occurs,

first verify that the washer pump wire harness is
properly connected to all connectors before starting
normal diagnosis and repair procedures. Refer to the
WASHER SYSTEM DIAGNOSIS table.

WASHER SYSTEM DIAGNOSIS

CONDITION

POSSIBLE CAUSE

CORRECTION

PUMP RUNS NO FLUID
FLOWING.

1. NO FLUID IN THE
RESERVOIR.

1. FILL RESERVOIR.

2. NOZZLE PLUGGED
OR FROZEN.

2. THAW AND CHECK FLOW IF BLOCKED

3. BROKEN, LOOSE OR
PINCHED HOSE.

3. CHECK FLOW THROUGH HOSE CONNECTIONS.

4. FAULTY PUMP.

4. APPLY BATTERY VOLTAGE TO MOTOR
TERMINALS, REPLACE IF PUMP DOES NOT RUN.

SYSTEM OPERATES
INTERMITTENTLY.

1. LOOSE WIRE
CONNECTION.

1. CHECK WIRE CONNECTIONS.

2. FAULTY SWITCH.

2. DISCONNECT WIRE HARNESS USE VOLTMETER
TO CHECK SWITCH.

SYSTEM OUTPUT IS
LOW.

1. PINCHED HOSE.

1. CHECK FLOW THROUGH HOSE CONNECTION.

2. HOSE BLOCKED.

2. DISCONNECT HOSE AT NOZZLE AND Y
CONNECTOR CHECK FOR FLOW. REPLACE AS
NECESSARY.

Fig. 5 WINDSHIELD WIPER SWITCH HARNESS

CONNECTOR

8R - 4

WIPERS/WASHERS

PL/SRT-4

WIPERS/WASHERS (Continued)

WASHER HOSES

REMOVAL

For damaged or plugged washer hose, remove the

effected piece of hose and replace, routing hose the
same way as removed (Fig. 6).

WASHER NOZZLE

DESCRIPTION

There are two hood mounted washer nozzles. The

right and left nozzles have common aims and can be
installed in either hood hole. The nozzles can not be
aimed.

OPERATION

Each nozzle emits a fan spray into the wiper pat-

tern. If the nozzle performance is unsatisfactory they
cannot be adjusted.

To adjust front washer nozzle(s):
• Insert a pin into the nozzle ball and move so

that it sprays into the proper pattern area.

NOTE: The spray is aimed towards the top of the
pattern area. When proceeding down the road at
speed, the spray will hit the windshield lower than
when the vehicle is at rest.

REMOVAL

(1) Open hood.
(2) Disconnect the washer hose from the underside

of the washer nozzle.

(3) Using a plastic body filler spreader or equiva-

lent (credit card), gently place it underneath the
front of the washer nozzle. Be careful not to damage
the hood seal underneath the nozzle.

(4) Rock the nozzle back and forth slightly to

release it from the hood panel.

INSTALLATION

(1) Position nozzle over hole in hood panel and

firmly snap into place. Make sure the seal is present
and not damaged.

(2) Connect hose to nozzle on underside of hood.
(3) After connecting hose, check for proper system

function and to assure leak free connections by actu-
ating the washer system switch from inside of vehi-
cle. Verify nozzle aim.

WASHER PUMP MOTOR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Raise vehicle on hoist.
(3) Disconnect the wire connector from the reser-

voir pump.

(4) Disconnect the washer hose at the pump and

drain the reservoir.

(5) Gently pry pump away from reservoir and out

of grommet. Care must be taken not to puncture res-
ervoir.

(6) Remove rubber grommet from reservoir. If

replacing the pump, discard the old washer pump
grommet. If replacing the reservoir only, reuse the
old washer pump grommet.

INSTALLATION

NOTE: Make sure to use new grommet when install-
ing new washer pump.

(1) Install the rubber grommet into the reservoir.

If replacing the pump, discard the old washer pump
grommet. If replacing the reservoir only, reuse the
old washer pump grommet.

(2) Position pump in hole and firmly snap into the

grommet. Care must be taken not to puncture reser-
voir.

(3) Connect the washer hose at the pump and fill

the reservoir.

(4) Connect the wire connector to the reservoir

pump.

(5) Lower vehicle from hoist.
(6) Connect the battery negative cable.

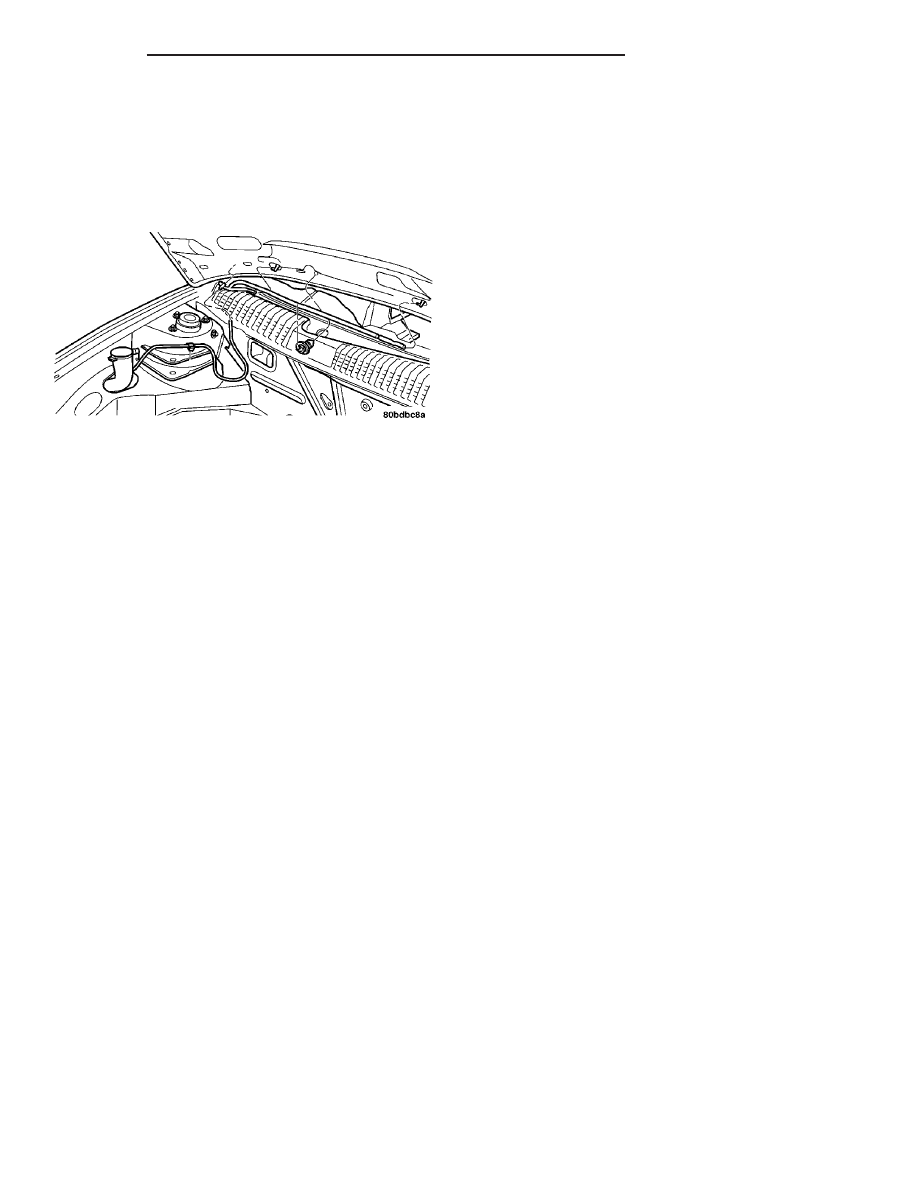

Fig. 6 WASHER HOSE

PL/SRT-4

WIPERS/WASHERS

8R - 5
