3.

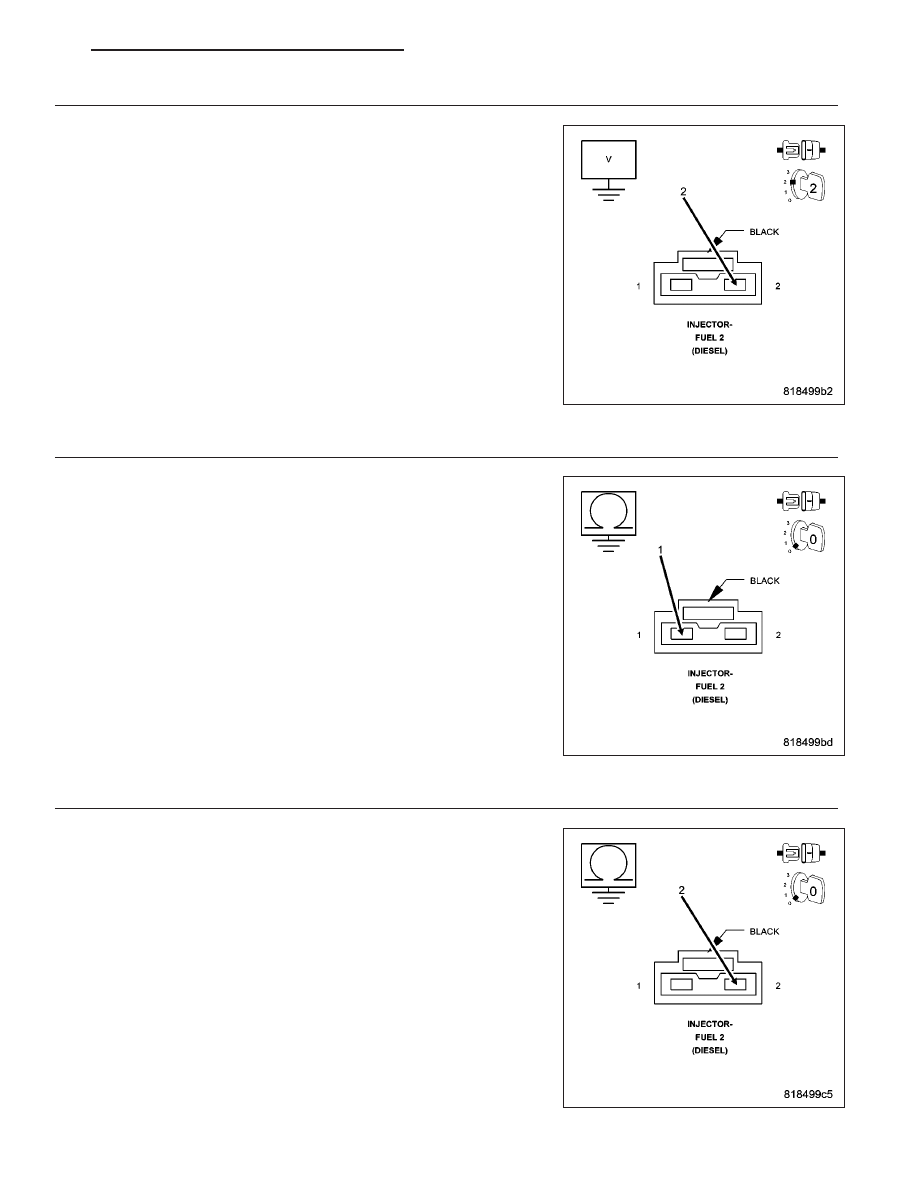

(K612) FUEL INJECTOR 2 LOW-SIDE CONTROL CIRCUIT SHORTED TO VOLTAGE

NOTE: The jumper wire should still be in place.
Measure the voltage of the (K612) Fuel Injector 2 Low-Side Control cir-
cuit in the Fuel Injector 2 harness connector.

Is there any voltage present?

Yes

>> Repair the (K612) Fuel Injector 2 Low-Side Control circuit

for a short to voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 4

4.

(K663) FUEL INJECTOR HIGH-SIDE COMMON CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Remove the jumper wire in the Main Relay Connector.

Measure the resistance between ground and the (K663) Fuel Injector
High-Side Common circuit in the Fuel Injector 2 harness connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 5

No

>> Repair the (K663) Fuel Injector High-Side Common circuit

for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

5.

(K612) FUEL INJECTOR 2 LOW-SIDE CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K612) Fuel Injector 2
Low-Side Control circuit in the Fuel Injector 2 harness connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 6

No

>> Repair the (K612) Fuel Injector 2 Low-Side Control circuit

for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1019

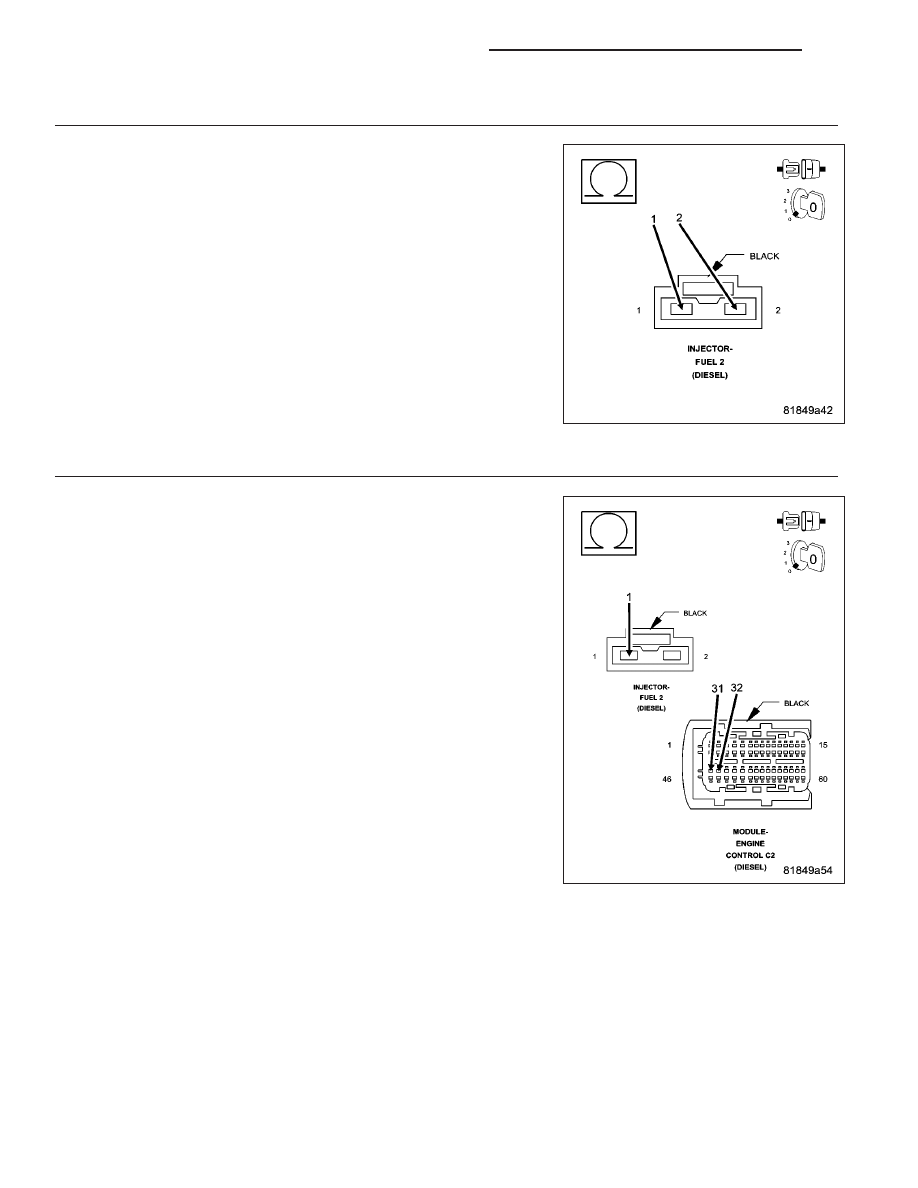

6.

(K663) FUEL INJECTOR HIGH-SIDE COMMON CIRCUIT SHORTED TO (K612) FUEL INJECTOR 2
LOW-SIDE CONTROL CIRCUIT

Measure the resistance between the (K663) Fuel Injector High-Side
Common circuit and the (K612) Fuel Injector 2 Low-Side Control circuit
in the Fuel Injector 2 harness connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 7

No

>> Repair the (K663) Fuel Injector High-Side Common circuit

for a short to the (K612) Fuel Injector 2 Low-Side Control
circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

7.

(K663) FUEL INJECTOR HIGH-SIDE COMMON CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K663) Fuel Injector High-Side Common
circuit between the Fuel Injector 2 harness connector and the Engine
Control Module harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 8

No

>> Repair the (K663) Fuel Injector High-Side Common circuit

for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1020

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

8.

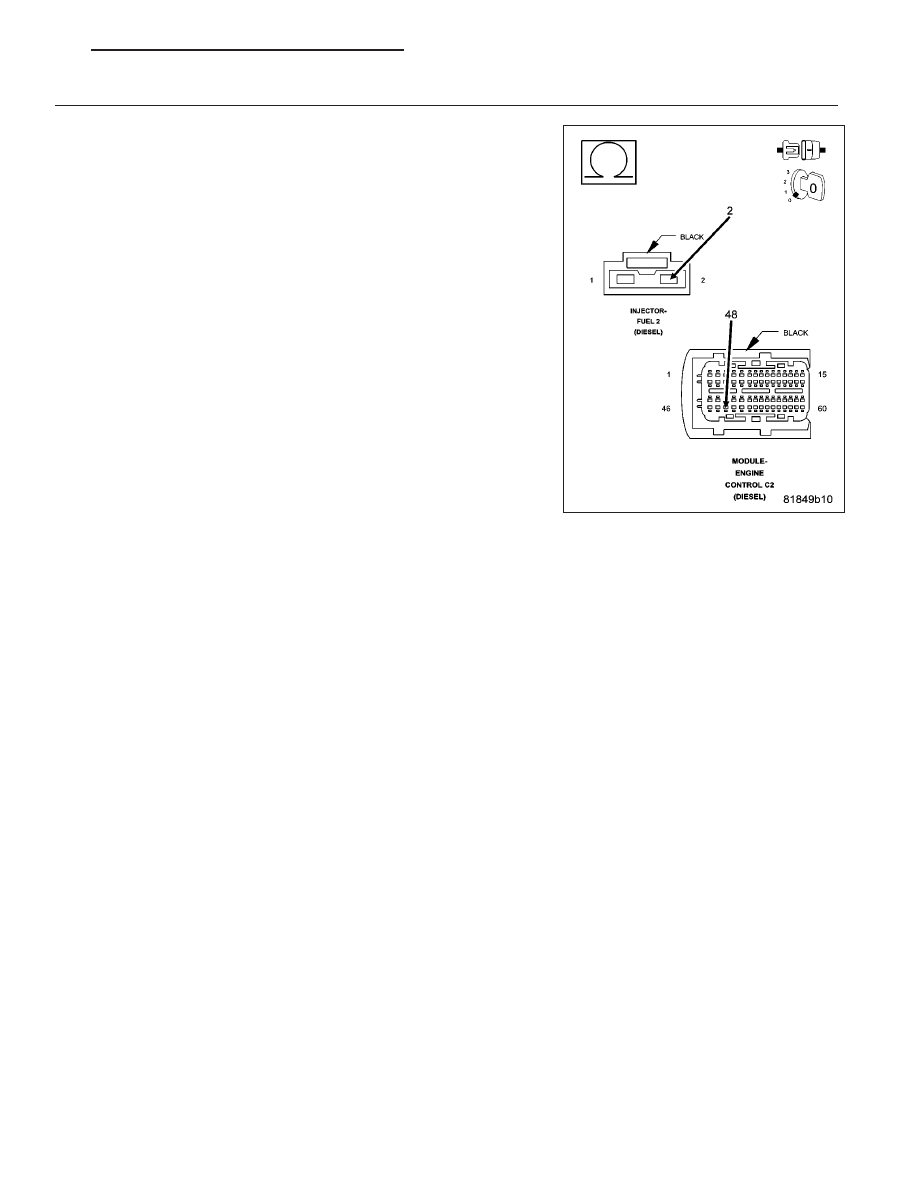

(K612) FUEL INJECTOR 2 LOW-SIDE CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K612) Fuel Injector 2 Low-Side Control
circuit between the Fuel Injector 2 harness connector and the Engine
Control Module harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Replace Fuel Injector 2 in accordance with the Service

Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Repair the (K612) Fuel Injector 2 Low-Side Control circuit

for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1021

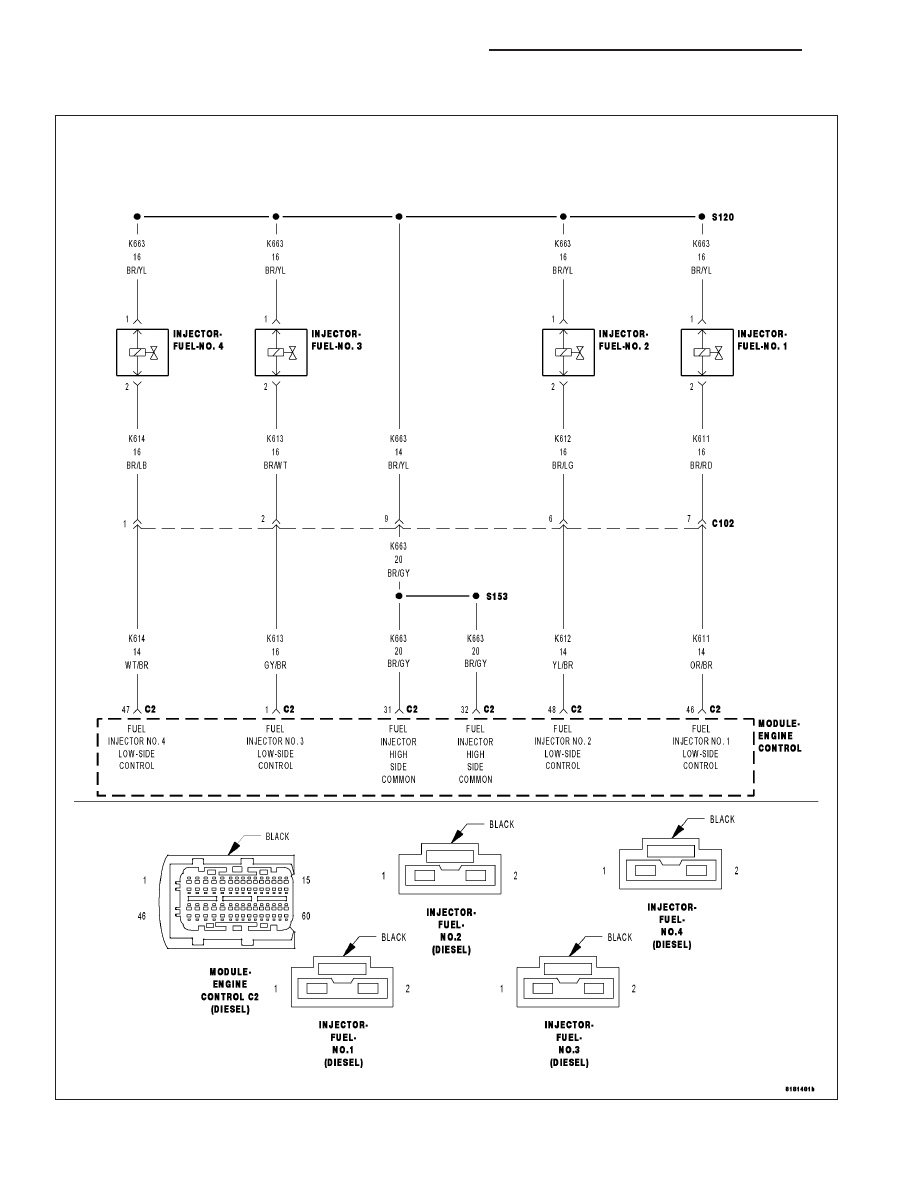

P0203-FUEL INJECTOR 3 CIRCUIT / OPEN

For a complete wiring diagram Refer to Section 8W
