P0072-AMBIENT AIR TEMPERATURE SIGNAL VOLTAGE TOO LOW

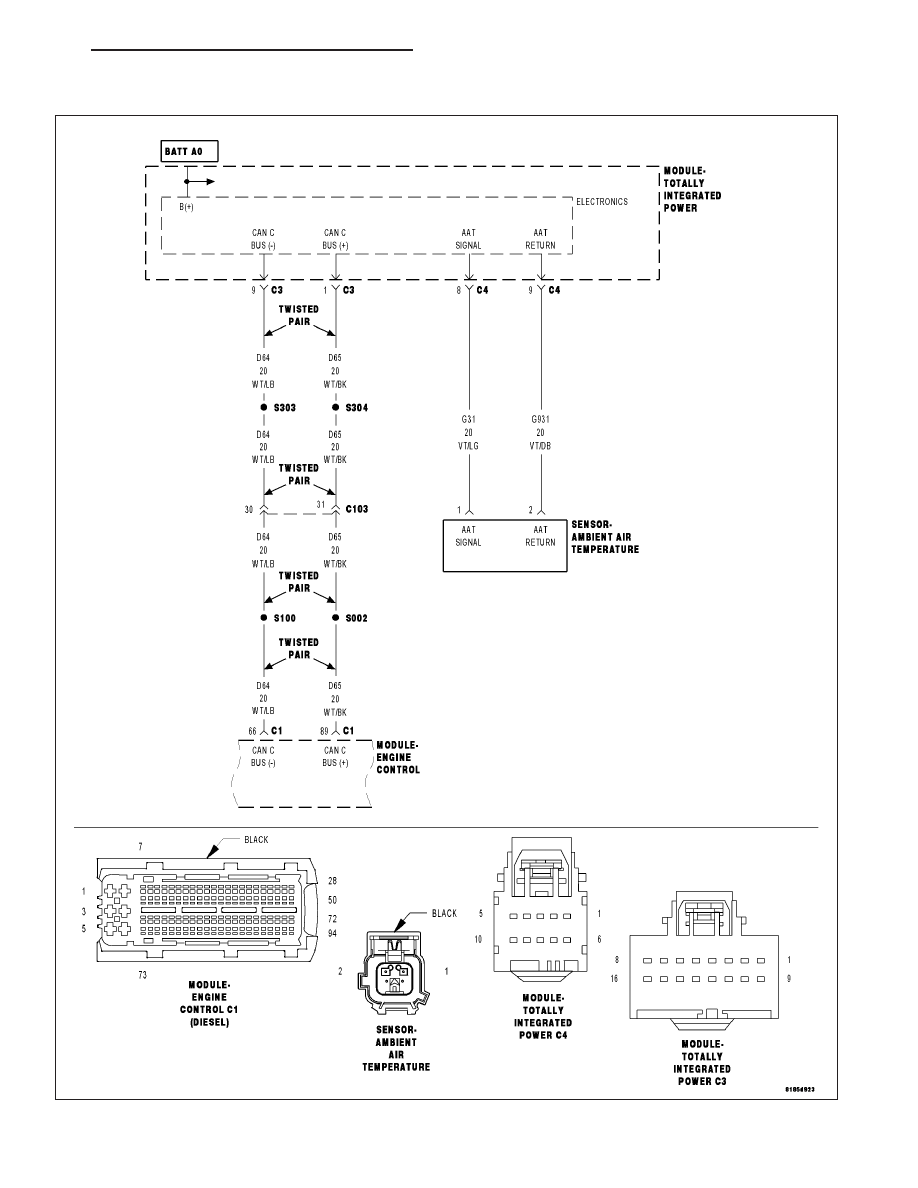

For a complete wiring diagram Refer to Section 8W

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 963

•

When Monitored:
With the ignition on.

•

Set Condition:
The Ambient Air Temperature Sensor signal is below 0.20 volts.

Possible Causes

(G31) AMBIENT AIR TEMP SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(G31) AMBIENT AIR TEMP SENSOR SIGNAL CIRCUIT SHORTED TO (G931) SENSOR GROUND

AMBIENT AIR TEMPERATURE SENSOR

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase TIPM DTCs.

Monitor the scan tool for TIPM DTCs for at least 2 minutes.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

AMBIENT AIR TEMPERATURE SENSOR

Turn the ignition off.

Disconnect the Ambient Air Temperature Sensor harness connector.

Turn the ignition on.

Monitor the scan tool for TIPM DTCs for at least 2 minutes.

Does the scan tool display P0073 AMB AIR TEMP SENSOR SIGNAL VOLTAGE TOO HIGH?

Yes

>> Replace the Ambient Air Temperature Sensor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

9 - 964

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

3.

(G31) AMBIENT AIR TEMP SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the TIPM harness connectors.

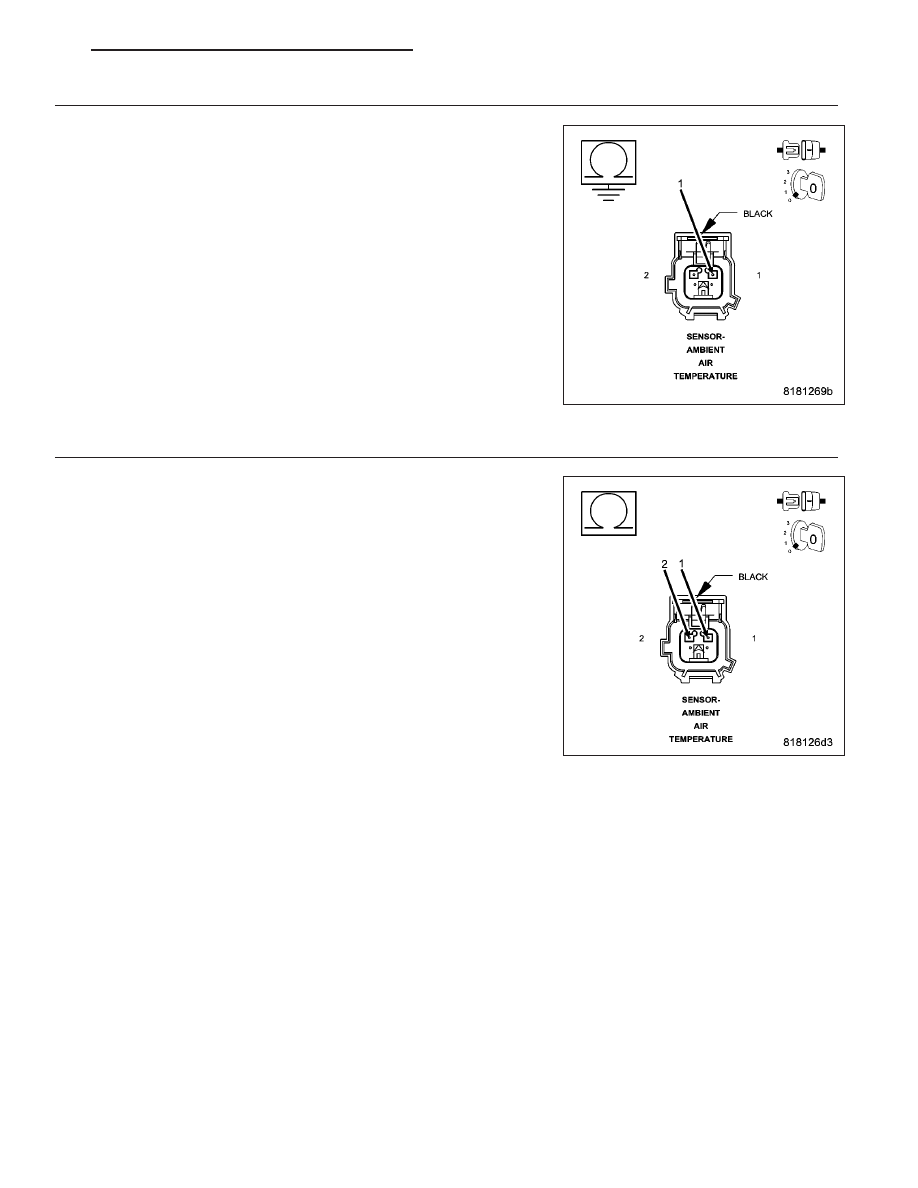

Measure the resistance between ground and the (G31) Ambient Air
Temperature Sensor Signal circuit.

Is the resistance above 1000 ohms?

Yes

>> Go To 4

No

>> Repair the (G31) Ambient Air Temperature Sensor Signal

circuit for a short to ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

4.

(G31) AMBIENT AIR TEMP SENSOR SIGNAL CIRCUIT SHORTED TO (G931) SENSOR GROUND

Turn the ignition off.

Measure the resistance between the (G31) Ambient Air Temperature
Sensor Signal circuit and the (G931) Sensor Ground circuit.

Is the resistance above 1000 ohms?

Yes

>> Replace and program the TIPM in accordance with the Ser-

vice Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the (G31) Ambient Air Temperature Sensor Signal

circuit for a short to the (G931) Sensor Ground circuit.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 965

P0073-AMBIENT AIR TEMPERATURE SIGNAL VOLTAGE TOO HIGH

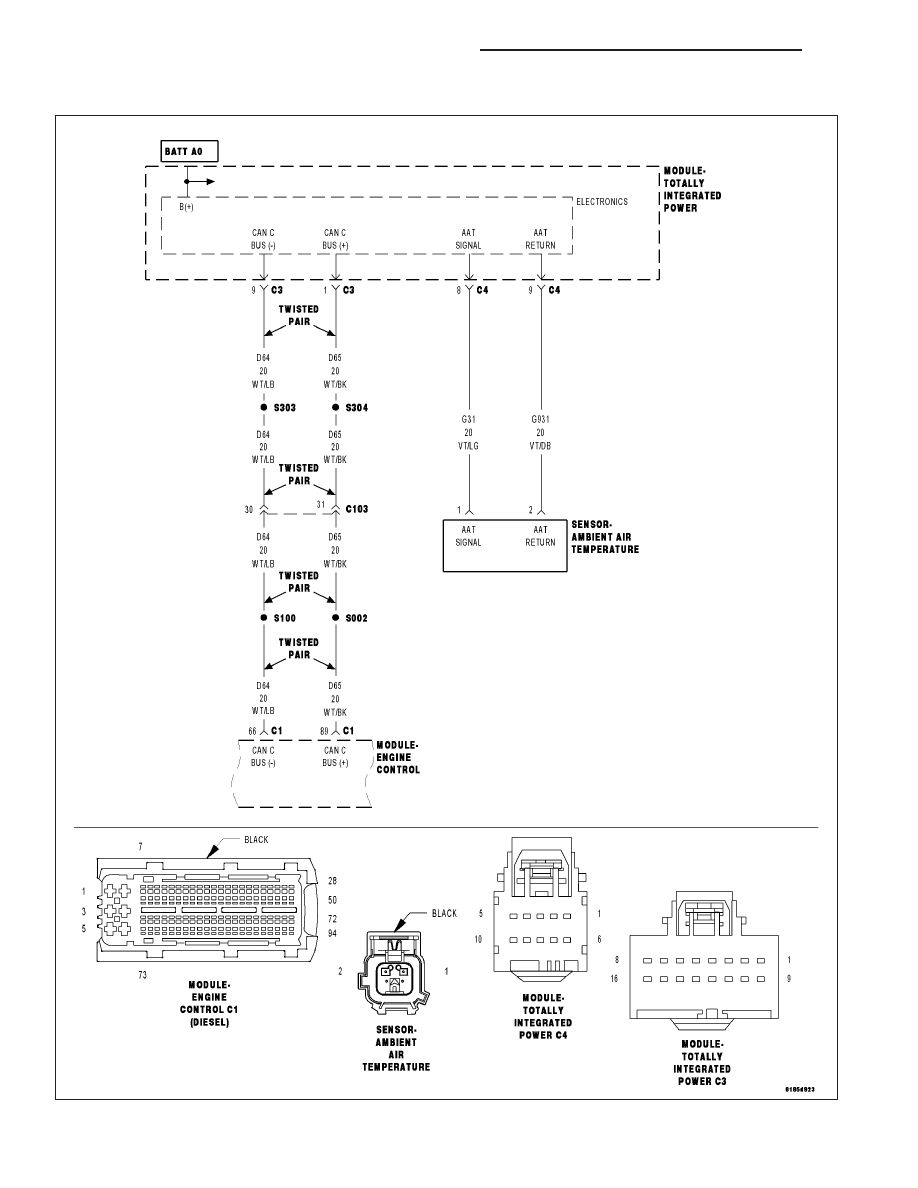

For a complete wiring diagram Refer to Section 8W
