5.

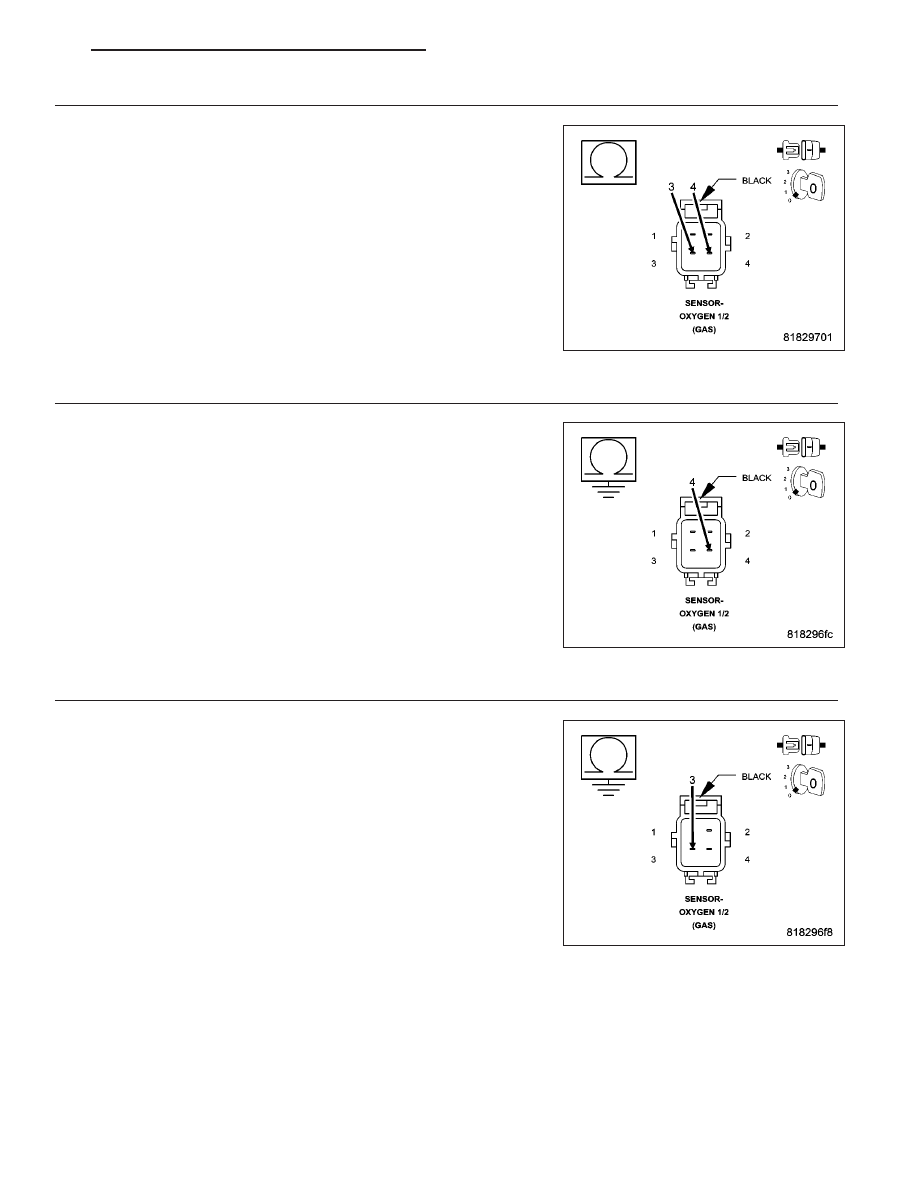

(K141) O2 1/2 SIGNAL CIRCUIT SHORTED TO THE (K904) O2 1/2 RETURN CIRCUIT

Turn the ignition off.

Measure the resistance between the (K141) O2 1/2 Signal circuit and
the (K904) O2 1/2 Return circuit the Oxygen Sensor 1/2 harness con-
nector.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (K141) O2 1/2 Signal circuit for a short to the

(K904) O2 1/2 Return.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 6

6.

(K141) O2 1/2 SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (K141) O2 1/2 Signal
circuit in the Oxygen Sensor 1/2 harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K141) O2 1/2 Signal circuit for a short to

ground.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 7

7.

(K904) O2 1/2 RETURN CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K904) O2 1/2 Return
circuit in the Oxygen Sensor 1/2 harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K904) O2 1/2 Return circuit for a short to

ground.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 8

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 747

8.

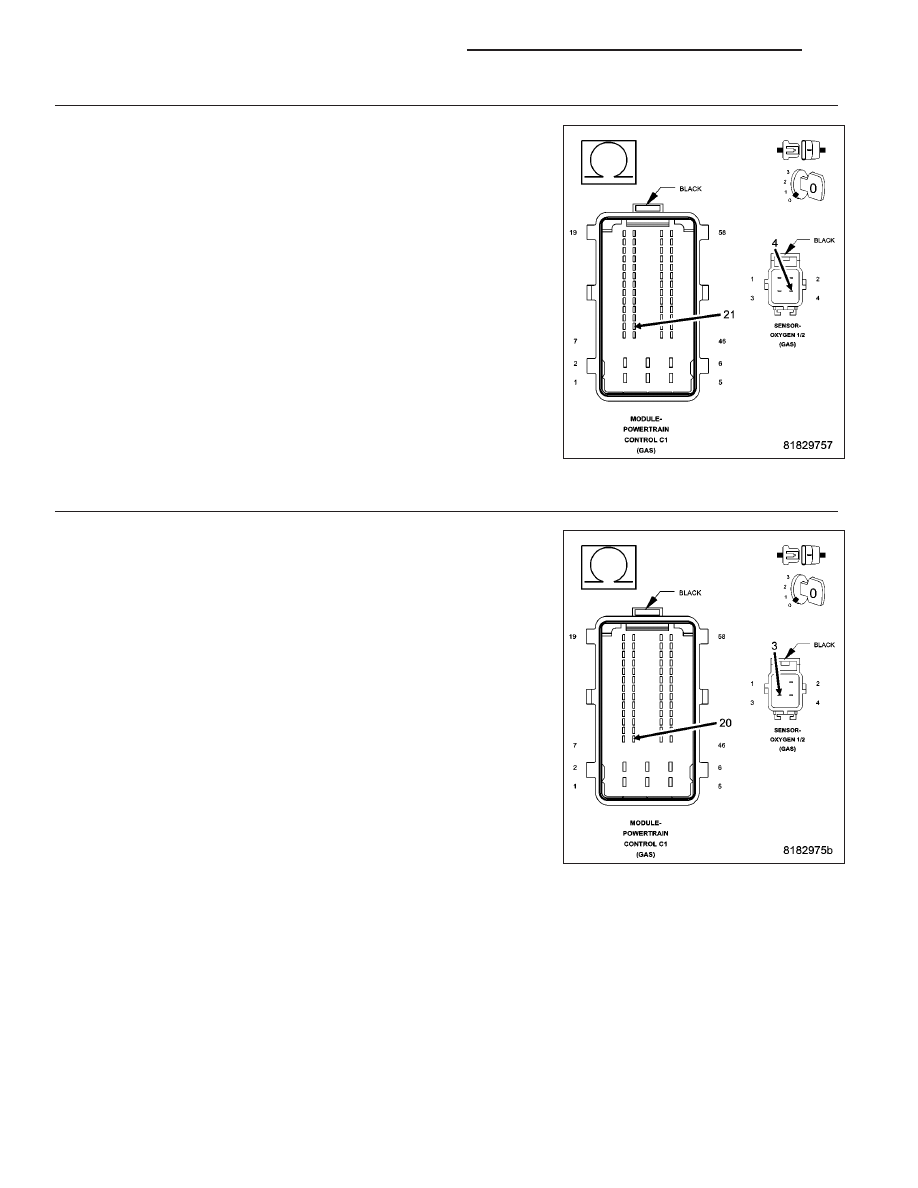

(K141) O2 1/2 SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K141) O2 1/2 Signal circuit between the
Oxygen Sensor 1/2 harness connector to the Powertrain Control Module
(PCM) harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 9

No

>> Repair the (K141) O2 1/2 Signal circuit for an open circuit

or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9.

(K904) O2 1/2 RETURN CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K904) O2 1/2 Return circuit between the
Oxygen Sensor 1/2 harness connector to the Powertrain Control Module
(PCM) harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 10

No

>> Repair the (K904) O2 1/2 Return circuit for an open circuit

or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 748

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

10.

OXYGEN SENSOR 1/2

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Oxygen Sensor 1/2
and the Powertrain Control Module (PCM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the Oxygen Sensor 1/2 in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 749

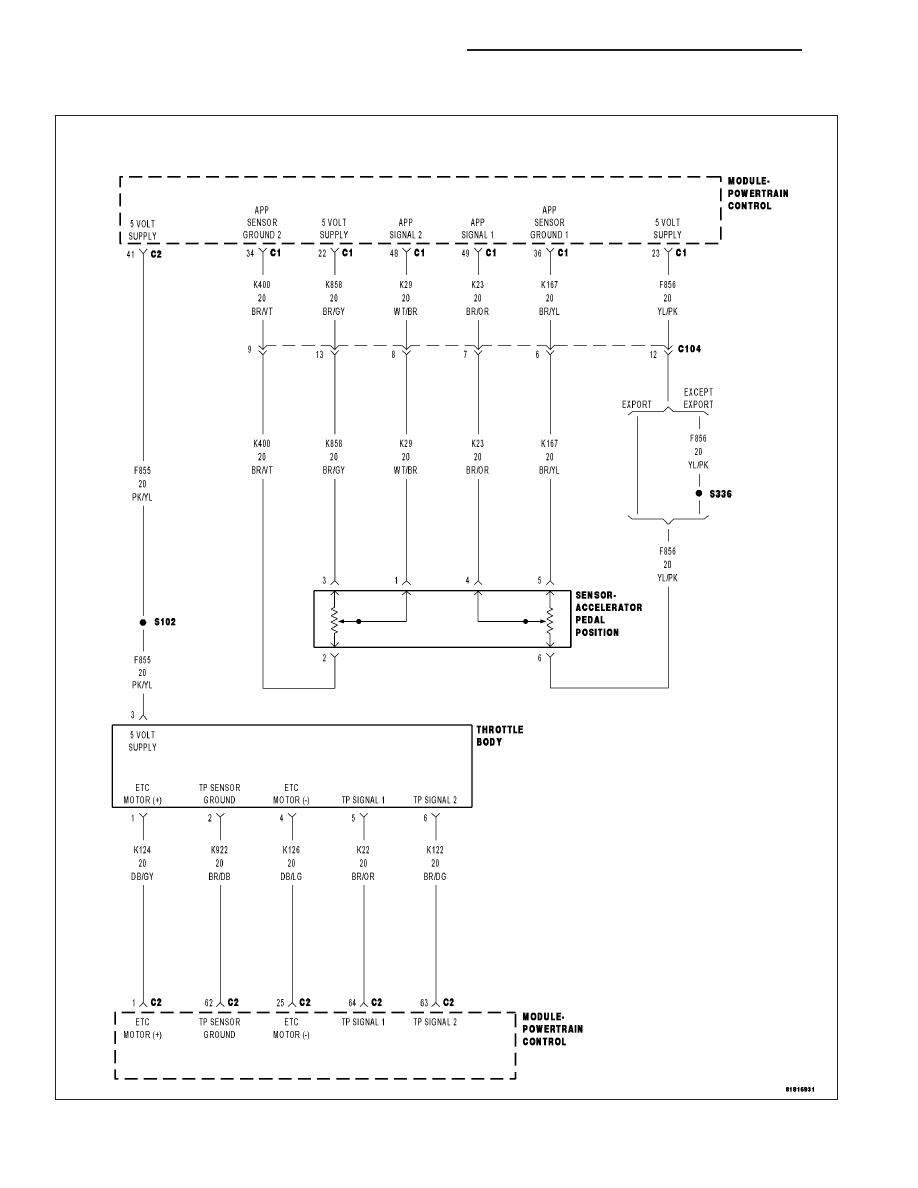

P2100-ELECTRONIC THROTTLE CONTROL MOTOR CIRCUIT

For a complete wiring diagram Refer to Section 8W.
