P0632-ODOMETER NOT PROGRAMMED IN PCM

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
The vehicle mileage is not programed into the PCM. One Trip Fault. Three good trips to turn off the MIL.

Possible Causes

MILEAGE NOT PROGRAMMED IN THE POWERTRAIN CONTROL MODULE (PCM)

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

MILEAGE NOT PROGRAMMED IN THE POWERTRAIN CONTROL MODULE (PCM)

Ignition on, engine not running.

With a scan tool, Clear DTCs.

Using the scan tool, program the vehicle mileage into the Powertrain Control Module (PCM).

Start the engine and allow it to reach normal operating temperature.

With a scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Replace and program the Powertrain Control Module (PCM) in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Test complete.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 571

P0633-SKIM SECRET KEY NOT STORED IN PCM

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
The Secret Key information has not been programmed into the PCM. One Trip Fault. Three good trips to turn
off the MIL.

Possible Causes

SECRET KEY INFORMATION NOT PROGRAMMED IN THE POWERTRAIN CONTROL MODULE (PCM)

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

SECRET KEY INFORMATION NOT PROGRAMMED IN THE POWERTRAIN CONTROL MODULE (PCM)

Ignition on, engine not running.

Using the scan tool, program the Secret Key information into the Powertrain Control Module (PCM) using the PCM
Replaced function in the WCM.

Start the engine and allow it to reach normal operating temperature.

NOTE: If the engine will not start, crank the engine for 15 seconds. Crank at least 2 times with the ignition
switch returning to the off position each time.
With a scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Replace and program the Powertrain Control Module (PCM) in accordance with the Service Information.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Test complete.

Perform the PCM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 572

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

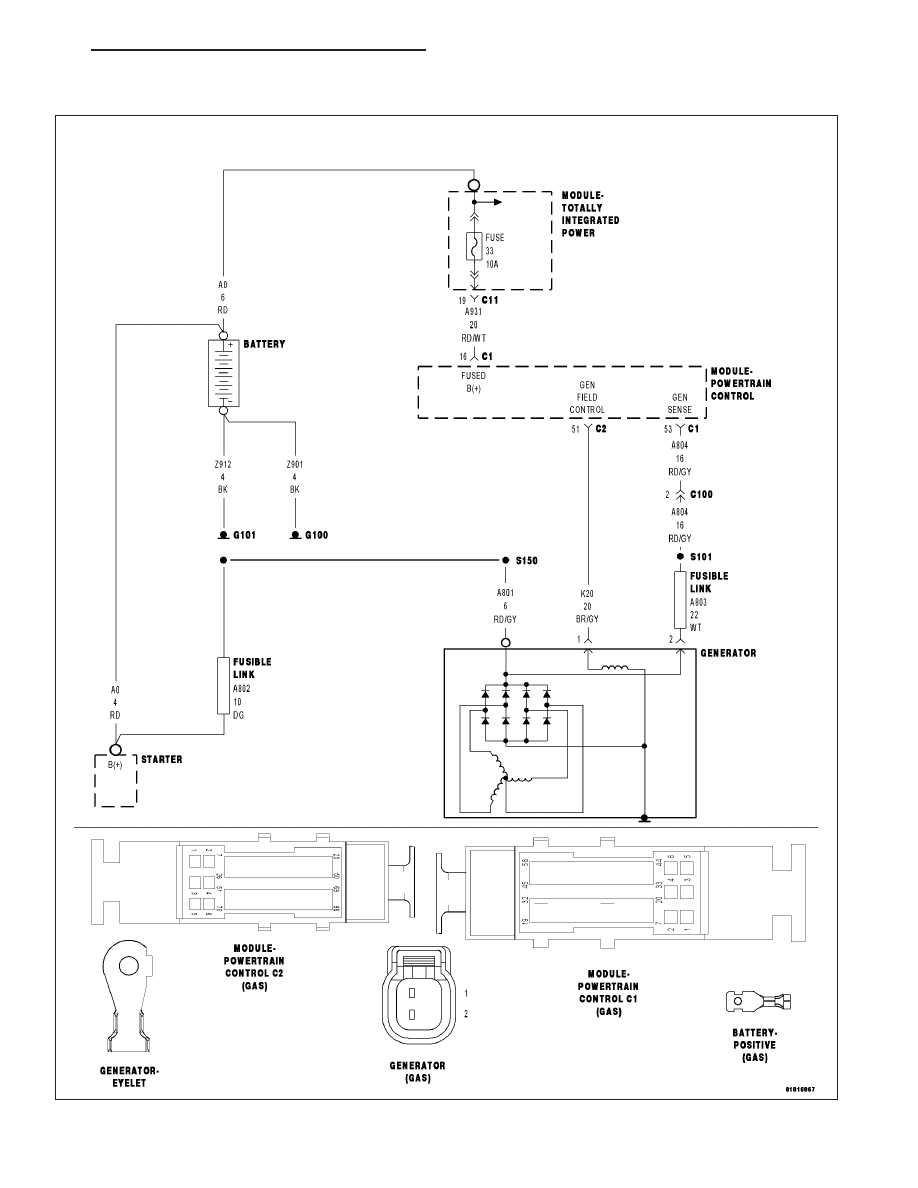

P063A-GENERATOR VOLTAGE SENSE CIRCUIT

For a complete wiring diagram Refer to Section 8W

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 573

•

When Monitored:
With the engine running and battery voltage greater than 10.4 volts.

•

Set Condition:
The PCM detects no change when attempting to regulate the generator output.

Possible Causes

INTERMITTENT DTC

(A804) GEN SENSE CIRCUIT SHORTED TO VOLTAGE

(A804) GEN SENSE CIRCUIT SHORTED TO GROUND

(A804) GEN SENSE CIRCUIT OPEN OR HIGH RESISTANCE

GENERATOR

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Start the engine and allow it reach operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(A804) GEN SENSE CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Generator connector.

Disconnect the Powertrain Control Module (PCM) connector.

Turn the ignition on.

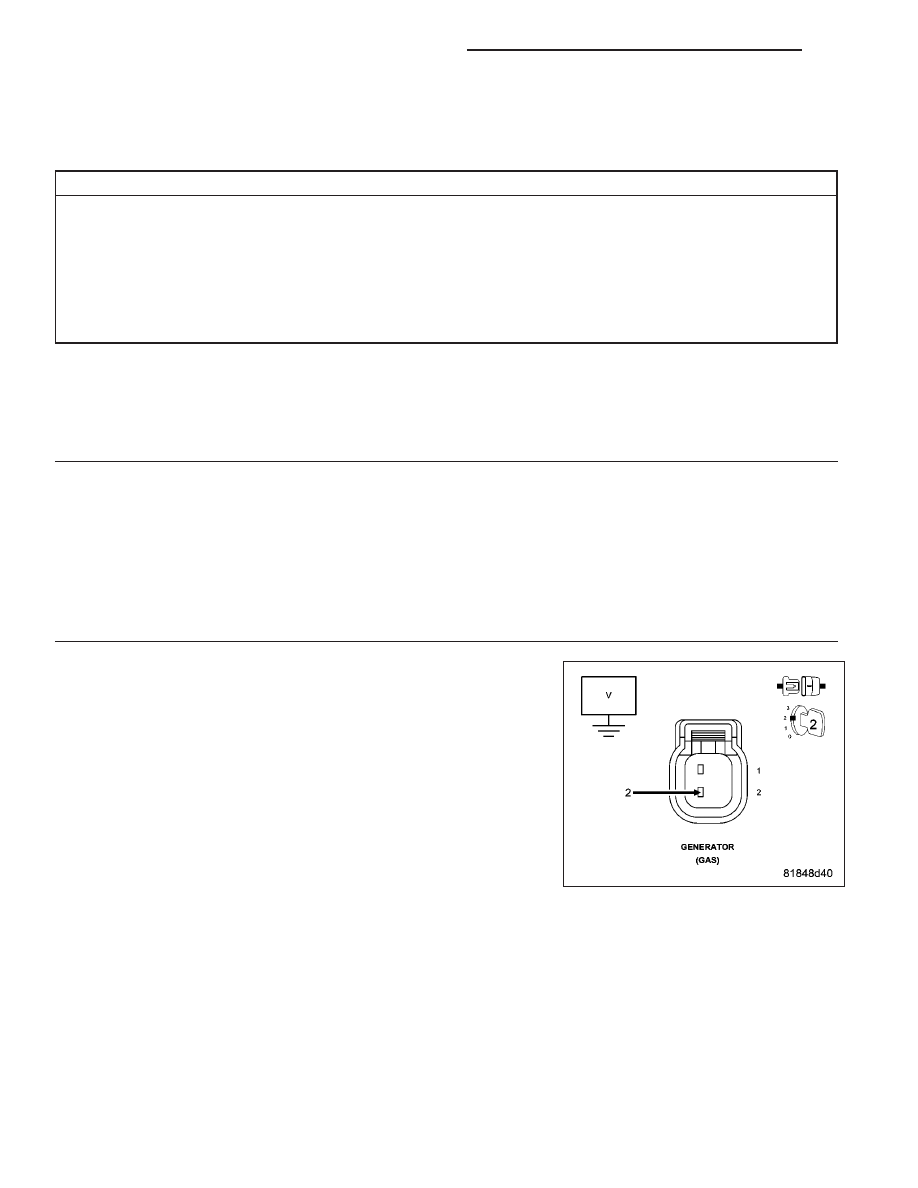

Measure the voltage of the (A804) Gen Sense circuit in the Generator
harness connector.

Is there any voltage present?

Yes

>> Repair the (A804) Gen Sense circuit for a short to voltage.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 3
