POWER DISTRIBUTION

DESCRIPTION

The power distribution system for this vehicle consists of the following components:

•

Totally Integrated Power Module (TIPM)

•

Fuse Block

OPERATION

The power distribution system for this vehicle is designed to provide safe, reliable, centralized, and convenient to
access, distribution of the electrical current required to operate all of the many standard and optional factory-in-
stalled electrical and electronic powertrain, chassis, safety, comfort and convenience systems. At the same time,
these systems were designed to provide centralized locations for conducting diagnosis of faulty circuits, and for
sourcing the additional current requirements of many aftermarket vehicle accessory and convenience items.

These power distribution systems also incorporate various types of circuit control and protection features, including:

•

Fuses

•

Fuse cartridges

•

Fusible links

•

Automatic resetting circuit breakers

•

Relays

•

Flashers

•

Timers

•

Circuit splice blocks.

8W - 97 - 2

8W-97 POWER DISTRIBUTION

PM

CIGAR LIGHTER/POWER OUTLET

DESCRIPTION

INSTRUMENT PANEL MOUNTED

An instrument panel mounted cigar lighter/power outlet receptacle is optional equipment on this model. On models
equipped with the optional Smoker’s Package, the cigar lighter knob and heating element are included. On models
without the Smoker’s Package, the cigar lighter receptacle is equipped with a snap fit plastic cap and is treated as
an auxiliary power outlet. The cigar lighter receptacle is installed in the instrument panel accessory switch bezel,
which is located near the bottom of the instrument panel center stack area, below the radio. The cigar lighter base
is secured by a snap fit within the center lower bezel. This power outlet has a constant 12 volt battery feed.

The cigar lighter receptacle is serviced with the accessory switch bezel and if defective, the entire switch bezel must
be replaced. The plastic cap and the knob and heating element unit are available for service replacement. These
components cannot be repaired and, if faulty or damaged, they must be replaced.

FRONT CONSOLE AND REAR CARGO MOUNTED

A front console mounted power outlet is standard equipment and a rear cargo area power outlet is optional equip-
ment on this model. The front console mounted power outlet is mounted near the front of the console just in front
of the cup holders. This outlet can be used as a cigar lighter or power outlet, but only has 12 volt battery voltage
when the ignition is in the ON or ACC positions. The rear power outlet is installed in the right rear quarter trim
panel, near the spare tire jack (2). The power outlet base and mount are secured by a snap fit within the quarter
trim panel. A plastic protective cap snaps into the power outlet base when the power outlet is not being used, and
hangs from the power outlet base mount by an integral bail strap while the power outlet is in use. While the power
outlet is very similar to a cigar lighter base unit, it does not include the two small spring-clip retainers inside the
bottom of the receptacle shell that are used to secure the cigar lighter heating element to the insulated contact. It
has 12 volt battery voltage when the ignition is in the ON or ACC positions.

OPERATION

CIGAR LIGHTER/POWER OUTLET

The cigar lighter consists of two major components: a knob and heating element unit, and the cigar lighter base or
receptacle shell. The receptacle shell is connected to ground, and an insulated contact in the bottom of the shell is
connected to battery current.

The cigar lighter knob and heating element are encased within a spring-loaded housing, which also features a slid-
ing protective heat shield. When the knob and heating element are inserted in the receptacle shell, the heating
element resistor coil is grounded through its housing to the receptacle shell. If the cigar lighter knob is pushed
inward, the heat shield slides up toward the knob exposing the heating element, and the heating element extends
from the housing toward the insulated contact in the bottom of the receptacle shell.

Two small spring-clip retainers are located on either side of the insulated contact inside the bottom of the receptacle
shell. These clips engage and hold the heating element against the insulated contact long enough for the resistor
coil to heat up. When the heating element is engaged with the contact, battery current can flow through the resistor
coil to ground, causing the resistor coil to heat.

When the resistor coil becomes sufficiently heated, excess heat radiates from the heating element causing the
spring-clips to expand. Once the spring-clips expand far enough to release the heating element, the spring-loaded
housing forces the knob and heating element to pop back outward to their relaxed position. When the cigar lighter
knob and element are pulled out of the receptacle shell, the protective heat shield slides downward on the housing
so that the heating element is recessed and shielded around its circumference for safety.

POWER OUTLET

The power outlet base or receptacle shell is connected to ground, and an insulated contact in the bottom of the
shell is connected to battery current. The power outlet receives battery voltage from a fuse in the Totally Integrated
Power Module (TIPM) through a fuse in the fuse block when the ignition is in the ON or ACC positions.

PM

8W-97 POWER DISTRIBUTION

8W - 97 - 3

REMOVAL

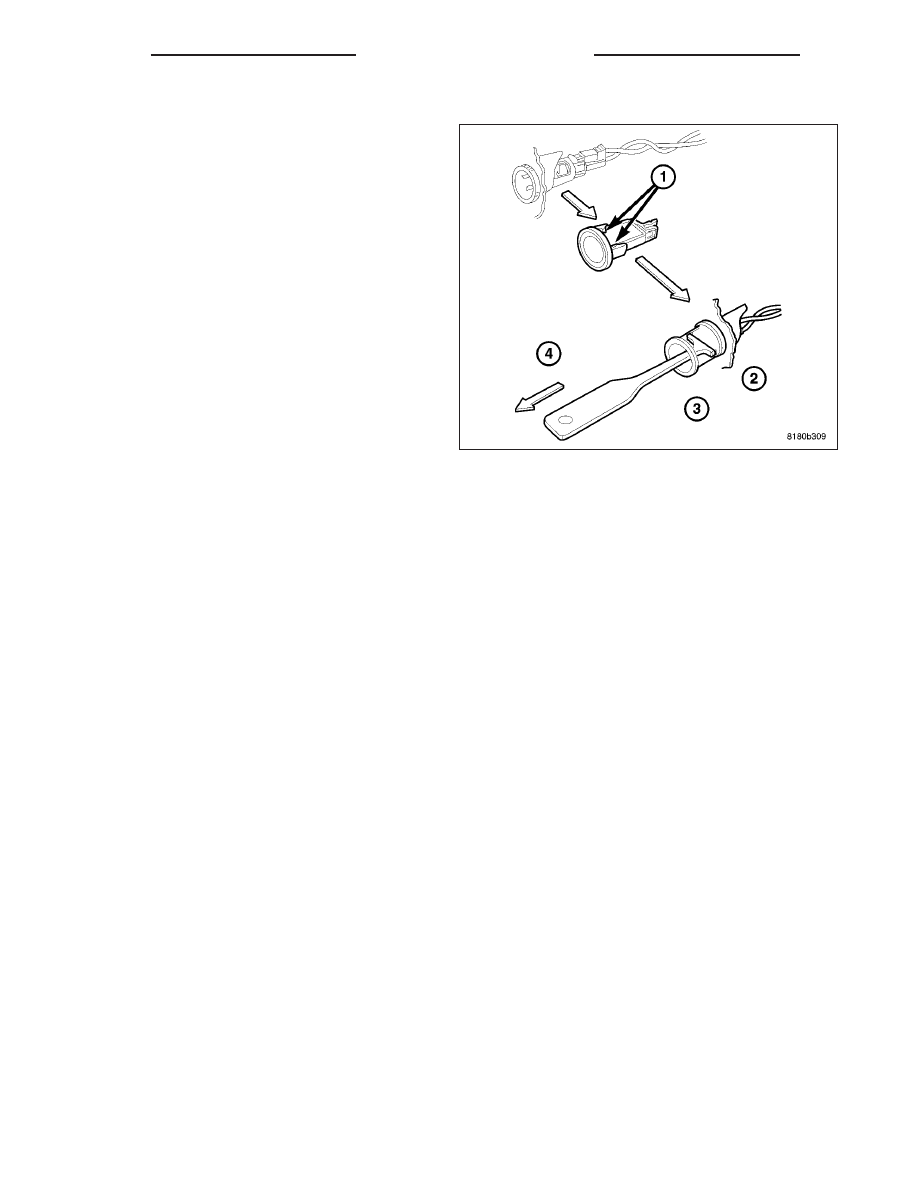

1. Disconnect and isolate the battery negative cable.

2. Look inside and note position of the retaining

bosses (1).

3. Using special tool 9857 Power Outlet Remover.

Insert the tool forcing the bosses out of base.

4. Pull out the base through mounting ring (4) by gen-

tly rocking the tool (3).

5. Disconnect the base wires.

6. Set base aside and remove base mount ring.

INSTALLATION

1. Position mount ring to the instrument panel and feed the wires through ring. Index the cap and the mount ring

with the index tab at 9 o’clock to the key in the instrument panel. Install the ring.

2. Connect wires to base. Orient base alignment rib at 11 o’clock to mate the groove in mount ring at the same

location

3. Push base into the bezel till it locks.

4. Install cigar lighter cap.

5. Connect the battery negative cable.
