PASSENGER AIRBAG COVER

REMOVAL

1. Open hood.

2. Disconnect and isolate the battery negative cable.

WARNING: Wait two minutes for the airbag system reserve capacitor to discharge before beginning any air-
bag system or component service. Failure to do so may result in accidental airbag deployment, personal
injury or death.

3. Remove the passenger airbag from the instrument panel (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER

AIRBAG - REMOVAL).

4. Unhook the trim cover from the passenger airbag by lifting the cover over the hook and latch retainers.

INSTALLATION

1. Install the passenger airbag trim cover over the hook and loop retainers on the passenger airbag.

2. Install the passenger airbag in the instrument panel (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER AIR-

BAG - INSTALLATION).

WARNING: Do not connect the battery negative cable (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNOSIS
AND TESTING - AIRBAG SYSTEM). Personal injury or death may result if the system test is not performed
first.

PM

RESTRAINTS - SERVICE INFORMATION

8O - 401

REAR CENTER SEAT BELT AND RETRACTOR

REMOVAL

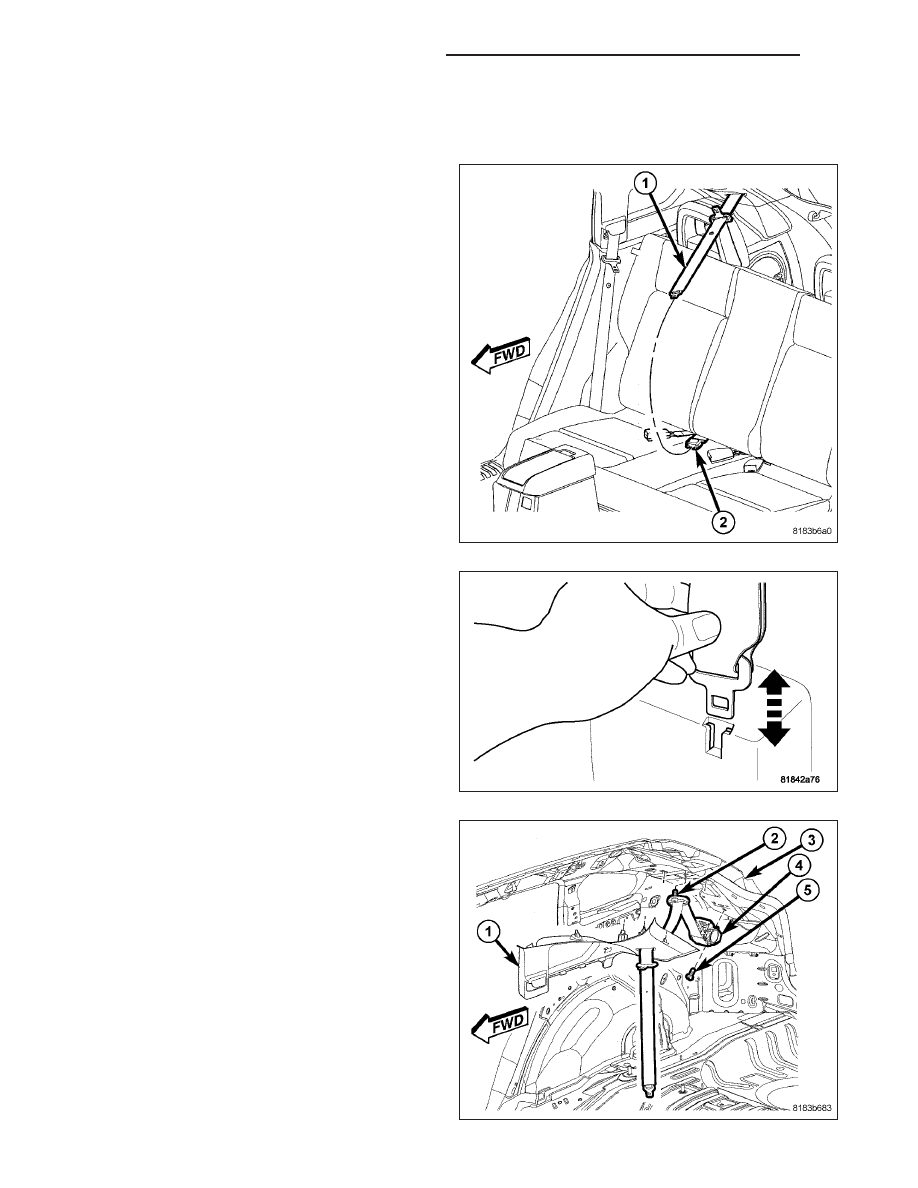

1. If center rear seatbelt (1) is latched to its anchor,

detach the Quick Connect Anchor by depressing
tab (2).

2. If seatbelt is unlatched from its anchor then remove

it from its stowage slot on the right quarter trim
panel.

3. Remove C-pillar upper trim panel (1) (Refer to 23 -

BODY/INTERIOR/C-PILLAR TRIM - REMOVAL).

4. Feed seatbelt webbing through C-pillar upper trim

panel.

5. Remove the rear center seatbelt upper turning loop

bolt (2).

6. Remove the rear center seatbelt retractor retaining

bolt (5) from the D-pillar (3).

7. Remove rear center seatbelt retractor (4) from the

vehicle.

8O - 402

RESTRAINTS - SERVICE INFORMATION

PM

INSTALLATION

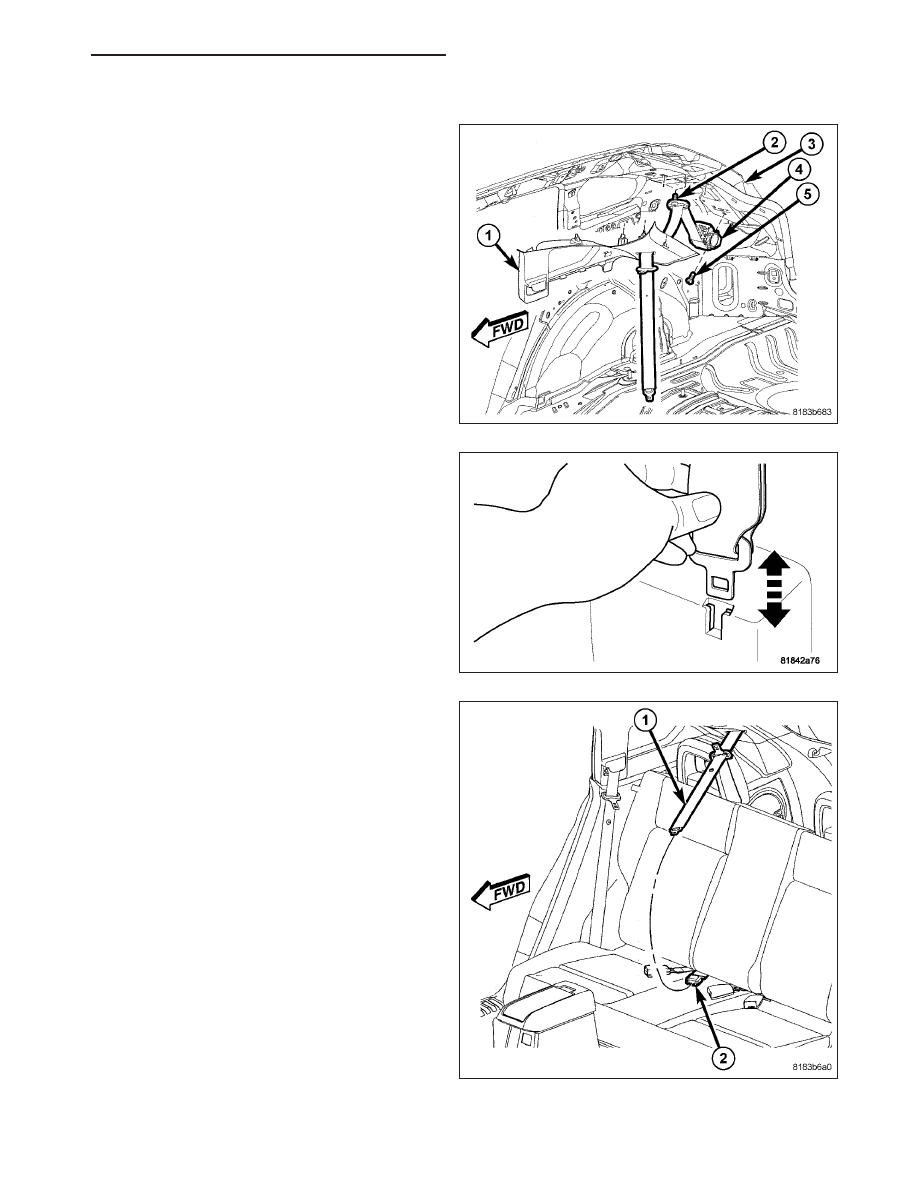

1. Position rear center seatbelt retractor into hollow in

the D-pillar (3).

2. Install the rear center seatbelt retractor retaining

bolt (5). Tighten bolt to 40 N·m (29.5 ft. lbs.).

3. Feed seatbelt webbing through upper C-pillar trim

panel.

4. Install the upper C-pillar trim panel (Refer to 23 -

BODY/INTERIOR/UPPER

C-PILLAR

TRIM

-

INSTALLATION).

5. If replacing the seatbelt into the latch stowage,

place into slot and push down.

6. If latching seatbelt (1) to anchor (2), attach Quick

Connect Anchor (2).

PM

RESTRAINTS - SERVICE INFORMATION

8O - 403

REAR SEAT BELT AND RETRACTOR

REMOVAL

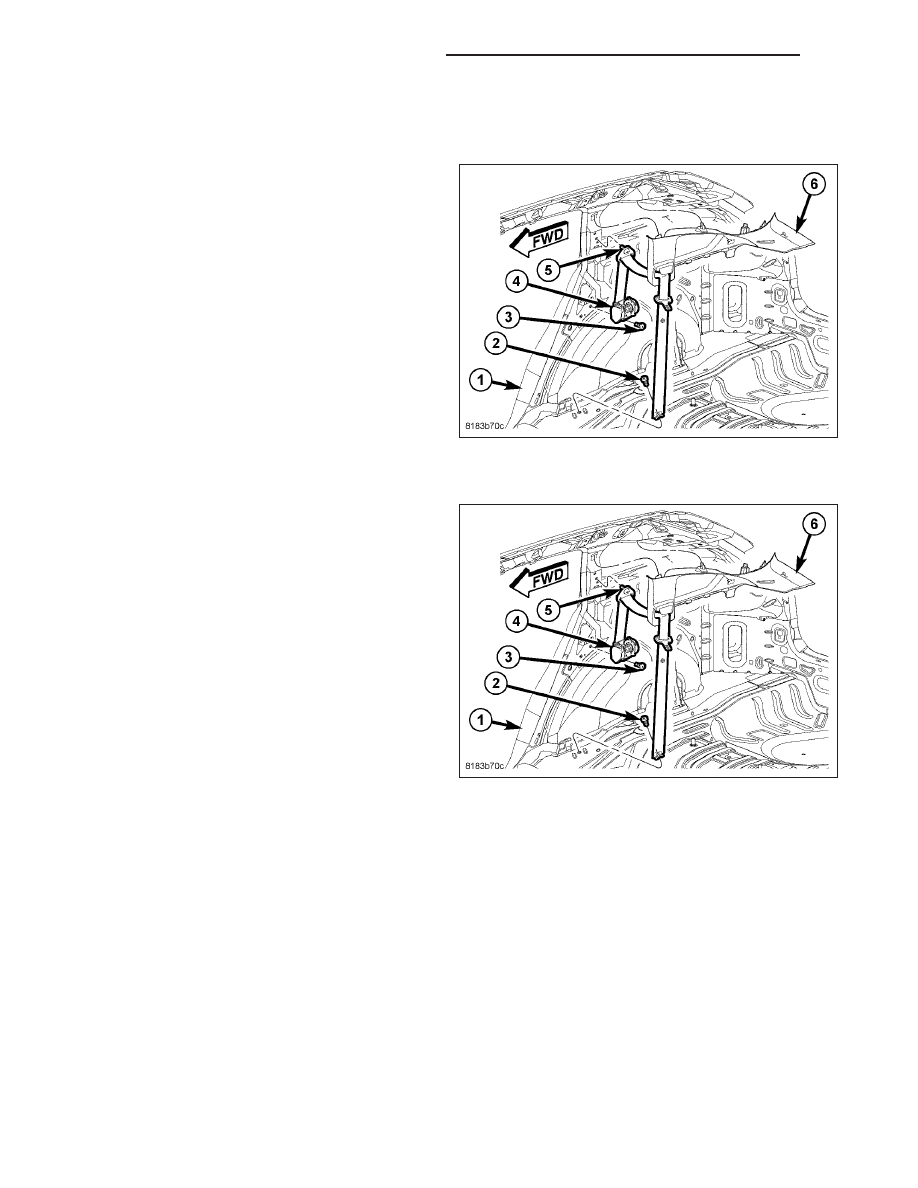

1. Remove the upper C-pillar trim (6) (Refer to 23 -

BODY/INTERIOR/UPPER

C-PILLAR

TRIM

-

INSTALLATION).

2. Remove the rear quarter panel trim (Refer to 23 -

BODY/INTERIOR/REAR QUARTER PANEL TRIM -
INSTALLATION).

3. Remove the rear outer seatbelt anchor bolt (2).

4. Feed the seatbelt webbing through the upper C-pil-

lar trim panel (6).

5. Remove the upper seatbelt turning loop bolt (5).

6. Remove the rear outer seatbelt retractor retaining

bolt (3).

7. Remove the rear outer seatbelt retractor (4) from

the C-pillar (1).

INSTALLATION

1. Position the rear outer seatbelt retractor (4) into the

C-pillar (1).

2. Install the rear outer seatbelt retractor retaining bolt

(3). Tighten bolt to 40 N·m (29.5 ft. lbs.).

3. Install the upper seatbelt turning loop bolt (5).

Tighten bolt to 40 N·m (29.5 ft. lbs.).

4. Feed the seatbelt webbing through the upper C-pil-

lar trim panel (6).

5. Install the rear outer seatbelt anchor bolt (2).

Tighten bolt to 40 N·m (29.5 ft. lbs.).

6. Install the rear quarter panel trim (Refer to 23 -

BODY/INTERIOR/REAR QUARTER PANEL TRIM -
INSTALLATION).

7. Install upper C-pillar trim (6) (Refer to 23 - BODY/

INTERIOR/UPPER C-PILLAR TRIM - INSTALLA-
TION).

8O - 404

RESTRAINTS - SERVICE INFORMATION
