B2212-OCCUPANT CLASSIFICATION MODULE INTERNAL

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 293

•

When Monitored:
While the IGN status is RUN or signal not available, while the CAN bus system voltage is between 10 and 16
volts, and during the OCS Verification Test.

•

Set Condition:
This DTC will set if the module detects an internal failure.

Possible Causes

OCCUPANT CLASSIFICATION MODULE (ORC)

Diagnostic Test

1.

PERFORM THE OCCUPANT CLASSIFICATION MODULE VERIFICATION TEST

NOTE: Ensure that the passenger seat is empty.
Turn the ignition off, wait 10 seconds and turn ignition on.

With the scan tool, read OCM DTCs.

Did the DTC: B2212-OCCUPANT CLASSIFICATION MODULE INTERNAL reset?

Yes

>> Go To 2

No

>> Perform the *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

2.

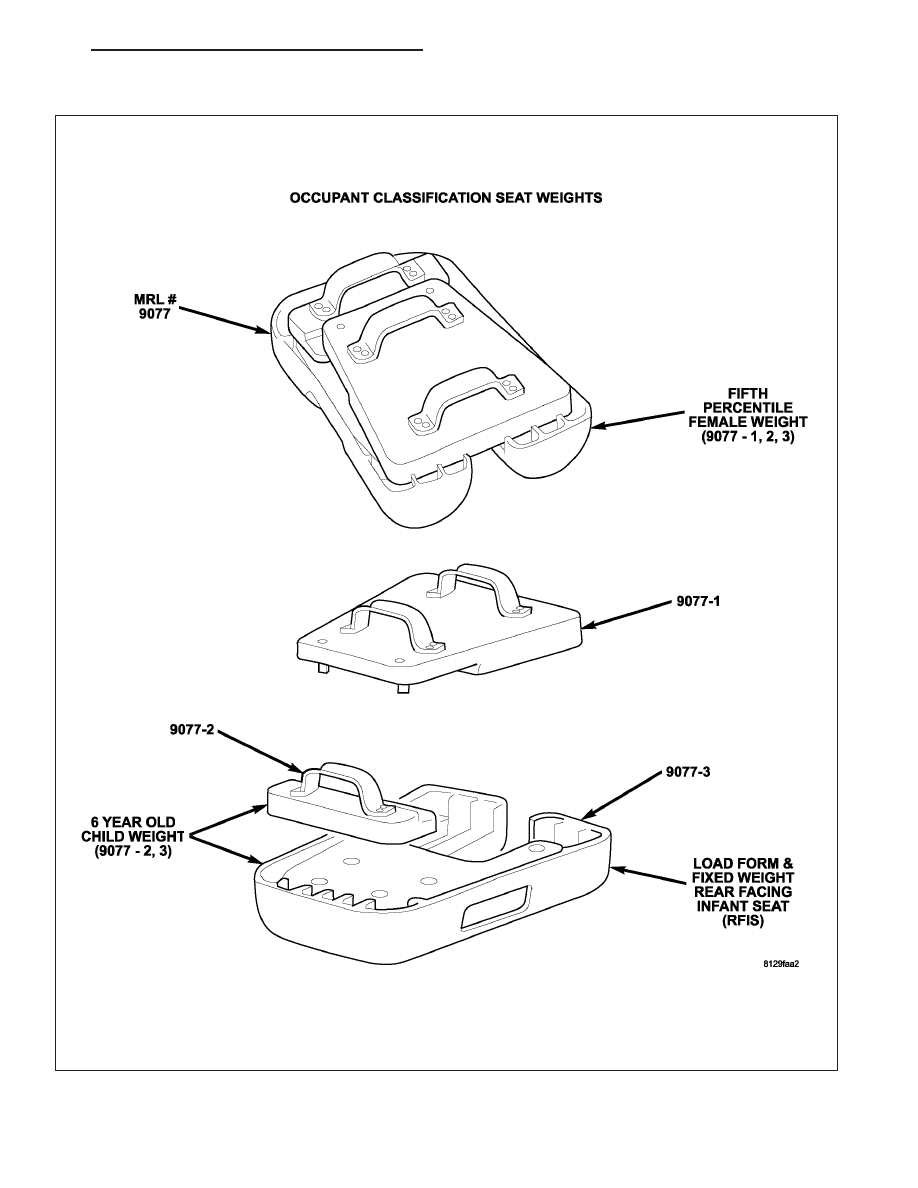

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes - B2212 is ACTIVE

Go To 3

Yes - other DTCs ACTIVE

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No

>> Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

3.

VERIFY SENSOR TORQUE

Verify that the passenger seat is empty.

Verify that all of the Seat Weight Sensor mounting screws are tightened to torque specification. Refer to Group 23
for specifications.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module

8O - 294

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes - B2212 is ACTIVE

Replace the Occupant Classification Module in accordance with the service information.

Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Yes - other DTCs ACTIVE

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No

>> Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 295

B223D-OCCUPANT CLASSIFICATION MODULE DTC PRESENT

•

When Monitored:
With the ignition on.

•

Set Condition:
This DTC will set if the ORC receives a bus message with the active OCM DTC Present bit set.

Possible Causes

ACTIVE DTC IN OCCUPANT CLASSIFICATION MODULE

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B223D-OCCUPANT CLASSIFICATION MODULE DTC IS ACTIVE

With the scan tool, read the OCCUPANT RESTRAINT CONTROLLER active DTCs.

Does the scan tool display active: B223D-OCCUPANT CLASSIFICATION MODULE?

Yes

>> Go To 2

No

>> With the scan tool, perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

2.

ACTIVE DTC IN OCCUPANT CLASSIFICATION MODULE

With the scan tool, read the OCCUPANT CLASSIFICATION MODULE active DTCs.

Are there any active DTC present?

Yes

>> Refer to the symptom list for problems related to the OCCUPANT CLASSIFICATION MODULE (OCM).

No

>> Go To 3

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Instructions.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.
