B2201-CALIBRATION MISMATCH

•

When Monitored:
With the Ignition on.

•

Set Condition:
This DTC will be set when the VIN stored in the PCM does not match the VIN stored in the Occupant
Restraint Controller (ORC). The ORC does not support a stored B2201 DTC.

Possible Causes

INCORRECT PCM

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B2201-CALIBRATION MISMATCH IS ACTIVE

Turn the ignition on.

With the scan tool, read ORC DTCs.

NOTE: Ensure the battery is fully charged.

Does the scan tool display active: B2201-CALIBRATION MISMATCH?

Yes

>> Go To 2

No

>> Test Complete.

2.

CHECK VIN IN PCM

With the scan tool compare the VIN that is programmed into the PCM to the VIN stored in the ORC.

Does the VIN programmed into the PCM match the VIN stored in the ORC?

Yes

>> Go To 3

No

>> Replace and program the Powertrain Control Module in accordance with the service information. Ensure

the PCM is replaced with the correct vehicle line PCM.

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 281

B2205-ORIGINAL VIN MISSING/MISMATCH

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Occupant Restraint Controller will receive and monitor the VIN message from the PCM and record the VIN
if different from the last VIN.

Possible Causes

INCORRECT VIN PROGRAMMED IN PCM

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

VERIFY THAT DTC B2205-ORIGINAL VIN MISSING/MISMATCH

Turn the ignition on.

With the scan tool, read ORC DTCs.

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.

Does the scan tool display active : B2205-ORIGINAL VIN MISSING/MISMATCH?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition. Visually inspect the related wiring harness con-

nectors. Look for broken, bent, pushed out, or corroded terminals.

2.

CHECK VIN IN PCM

With the scan tool compare the VIN that is programmed into the PCM to the VIN on the vehicle.

Does the VIN programmed into the PCM match the vehicles VIN?

Yes

>> Go To 3

No

>> Replace the Powertrain Control Module in accordance with Service Information.

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

8O - 282

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

B2206-CURRENT VIN MISSING/MISMATCH

For a complete wiring diagram Refer to Section 8W.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 283

•

When Monitored:
During power-up, the ORC and OCM monitors the CAN bus for the VIN message.

•

Set Condition:
This DTC will set if the VIN information received from the PCM is different from the stored VIN.

Possible Causes

INCORRECT VIN PROGRAMMED INTO THE PCM

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: Troubleshoot any Ignition, Battery, Seat Weight Sensor, or OCM Internal DTCs BEFORE proceeding

NOTE: Ensure that the battery is fully charged.
With the scan tool, read DTCs.

Select the module and DTC type.

OCM-Active

Go To 2

OCM-Stored

Erase code with scan tool, test complete.

2.

CHECK THE VIN STORED IN THE PCM

With the scan tool, compare the VIN that is stored in the PCM to the VIN of the vehicle’s VIN plate.

Does the VIN stored in the PCM match the vehicle’s VIN?

Yes

>> Go To 3

No

>> Replace and Configure the Powertrain Control Module in accordance with the service information.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER - 5. Refer to (Refer to 9 - ENGINE - DIAG-
NOSIS AND TESTING).

3.

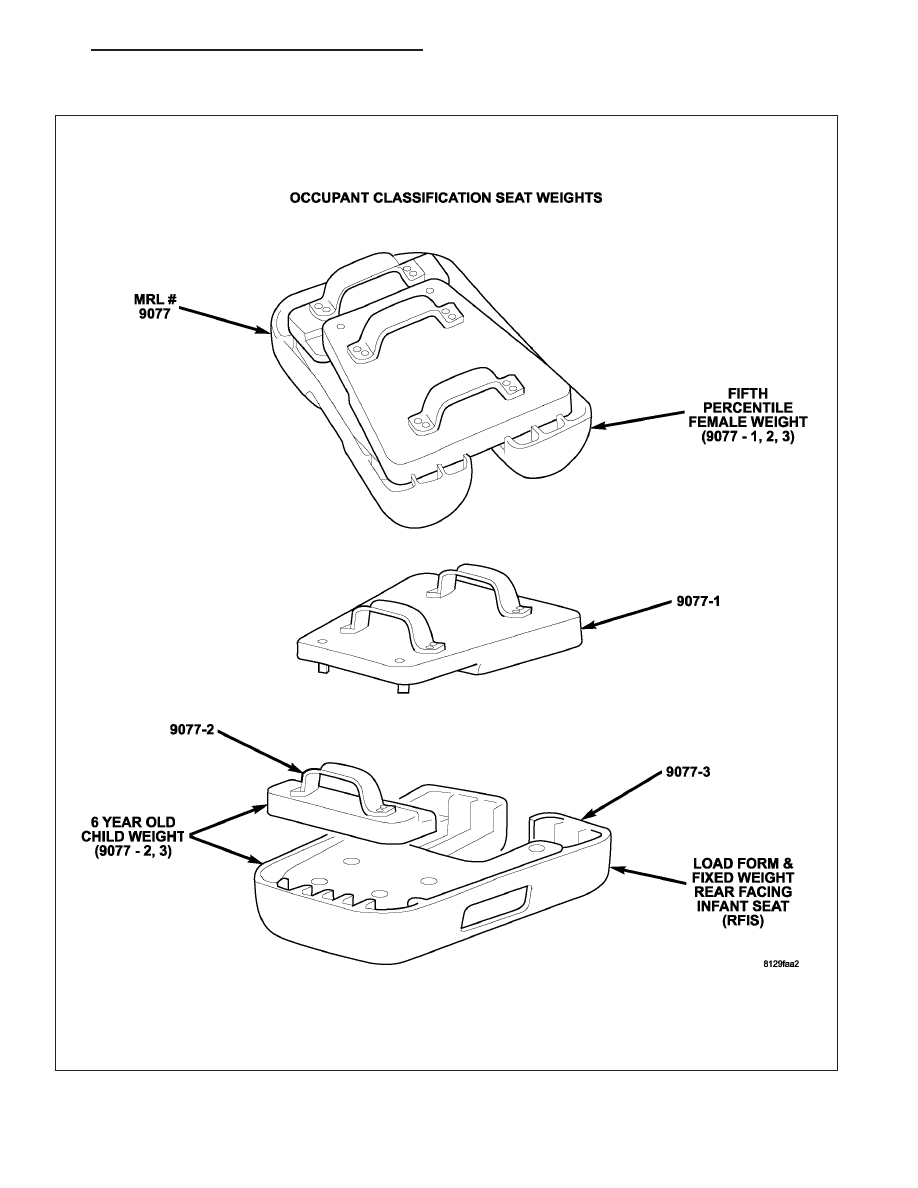

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

Verify that all of the Seat Weight Sensor mounting screws are tightened to torque specification. Refer to Group 23
for specification.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display active: B2206-CURRENT VIN MISSING/MISMATCH?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

No - But Other DTCs Present
