Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 209

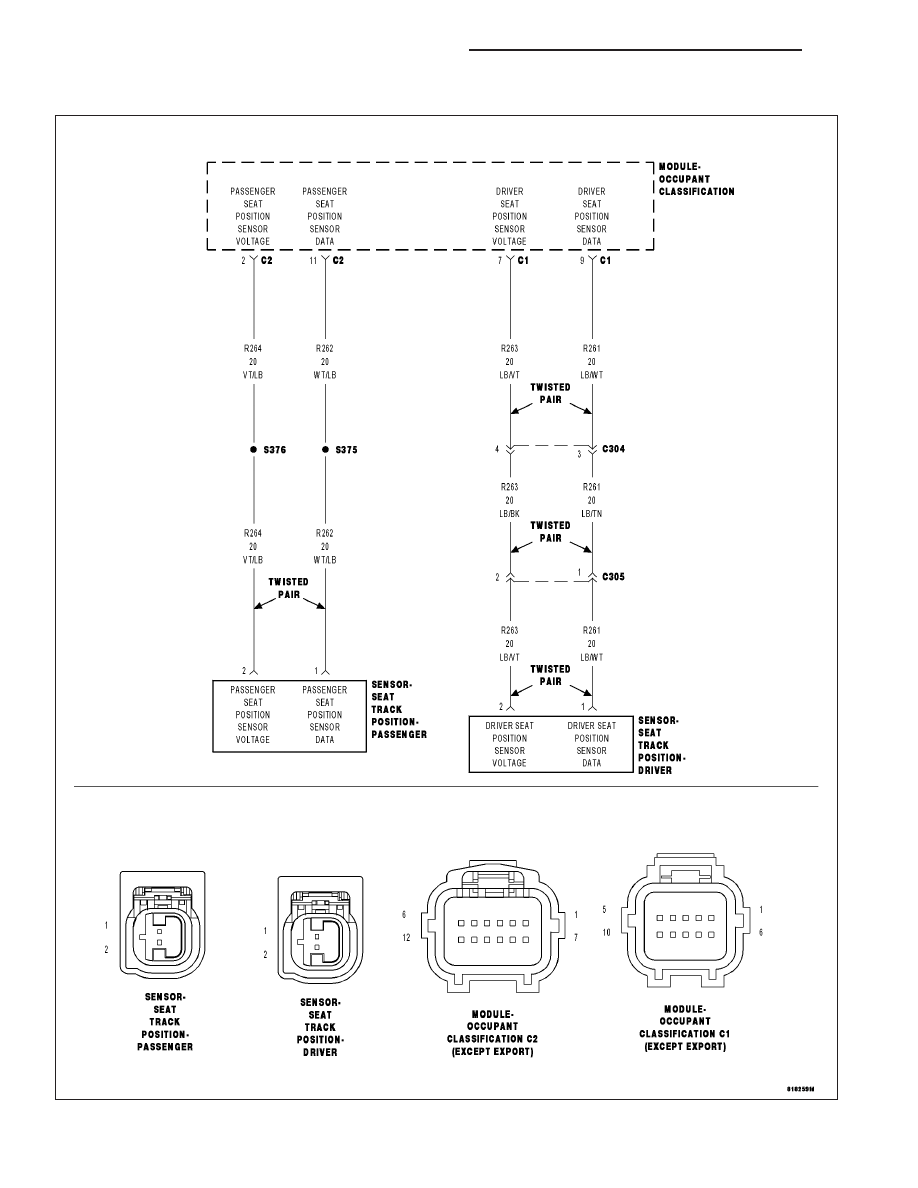

B1B91-DRIVER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH

For a complete wiring diagram Refer to Section 8W.

8O - 210

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
With the ignition on the OCM monitors the Seat Track Position Sensors (STPS) circuits.

•

Set Condition:
If the module detects current on the Seat Track Position Sensors circuits and the module is not configured for
STPS.

Possible Causes

SEAT TRACK POSITION SENSORS (STPS)

WIRING

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, AND BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.
Turn the ignition on.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT B1B91-DRIVER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH IS ACTIVE

With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Wait 2 minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B91-DRIVER SEAT TRACK POSITION SENSOR CONFIGURATION
MISMATCH?

Yes

>> Go To 3

No

>> Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-

SIS AND TESTING)

3.

VERIFY WIRING

Turn the ignition off.

Inspect the driver and passenger seat wiring for Seat Position Sensors.

Are Seat Position Sensor(s) present?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-
SIS AND TESTING)

No

>> Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-

SIS AND TESTING)

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 211

B1B92-PASSENGER SEAT TRACK POSITION SENSOR CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

8O - 212

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM
