Possible Causes

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT SHORT TO GROUND

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT SHORT TO VOLTAGE

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT OPEN

(P33) DOOR LOCK DRIVER CIRCUIT SHORT TO THE (P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT

INSTRUMENT CLUSTER

1.

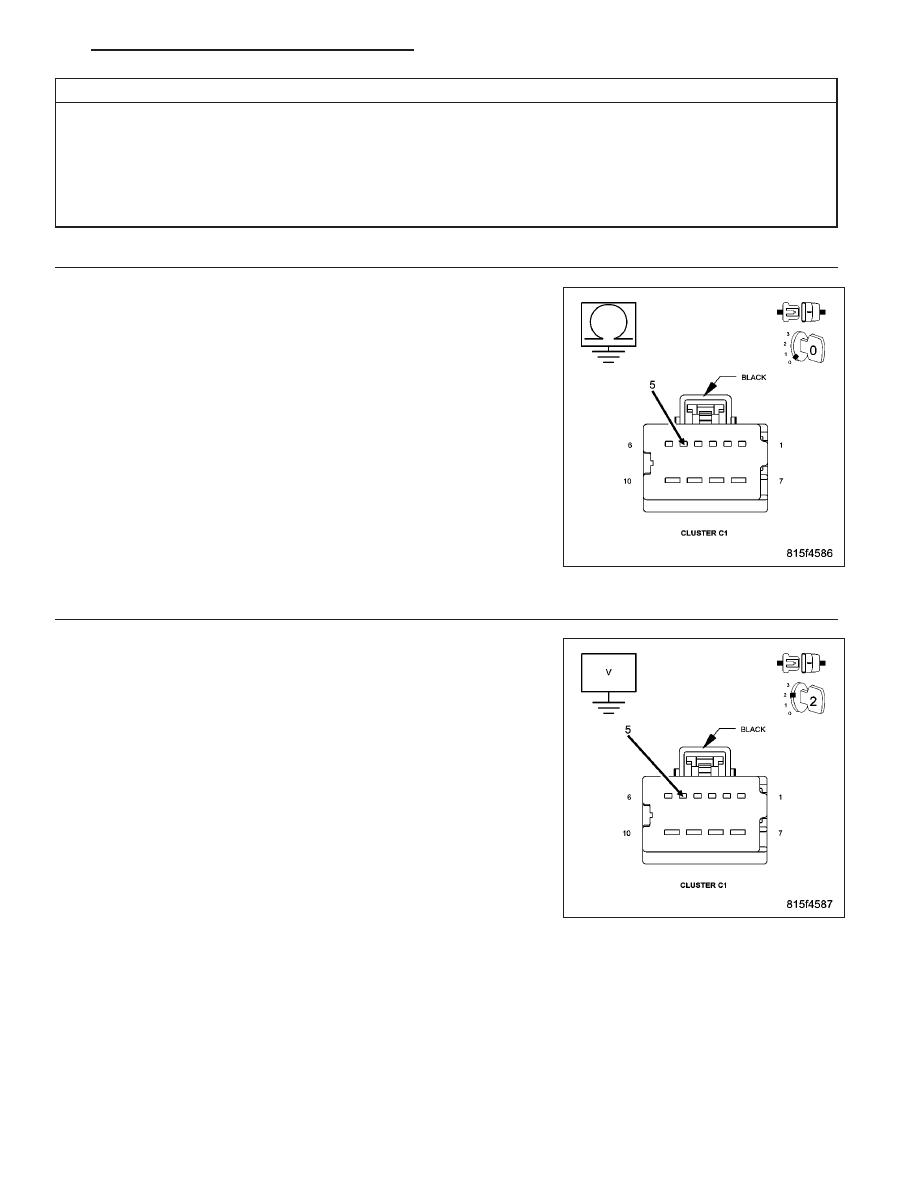

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between ground and the (P238) Driver Door
Unlock Driver circuit in the Cluster C1 connector.

Is the resistance below 1,000.0 ohms?

Yes

>> Repair the (P238) Driver Door Unlock Driver circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 2

2.

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT SHORTED TO BATTERY

Turn the ignition on.

Measure the voltage between ground and the (P238) Driver Door
Unlock Driver circuit in the Cluster C1 connector.

Is there any voltage present?

Yes

>> Repair the (P238) Driver Door Unlock Driver circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 3

PM

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 17

3.

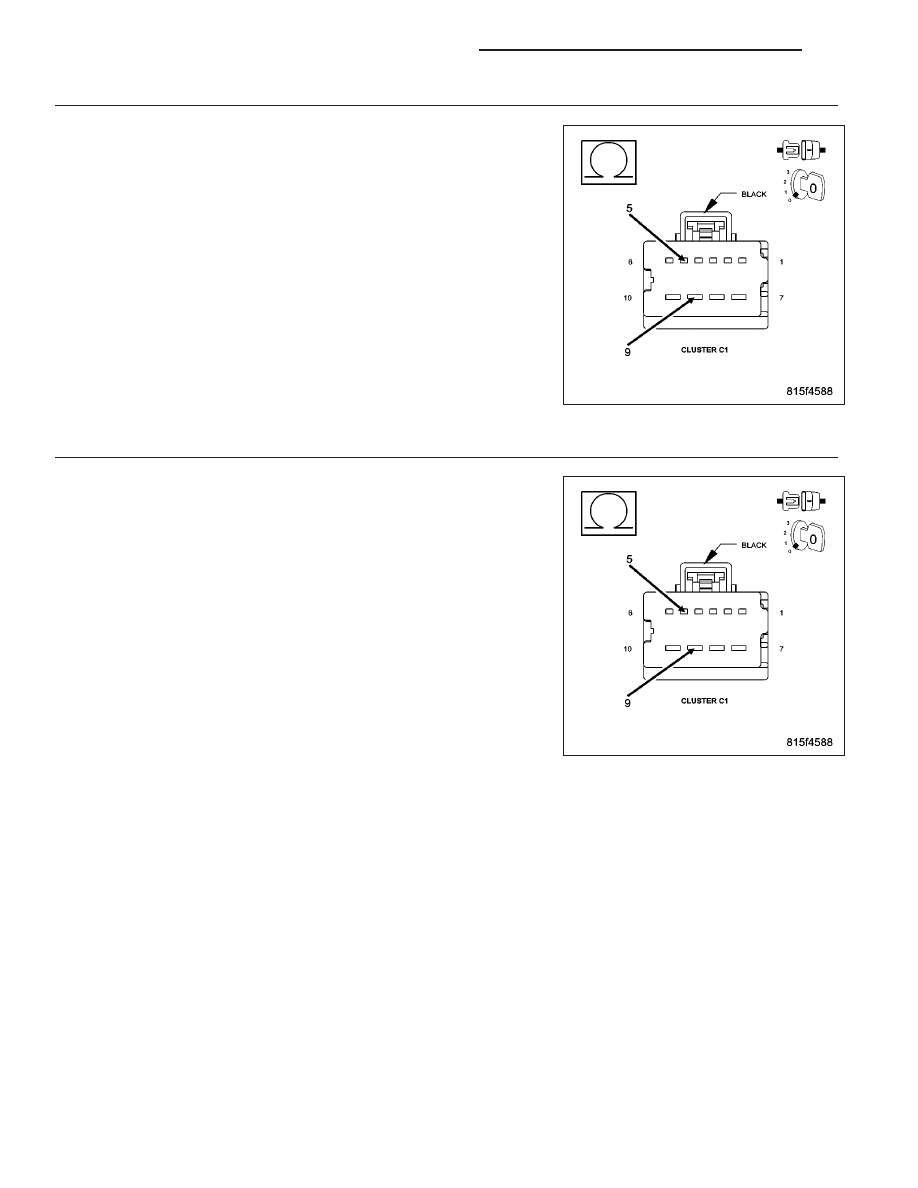

(P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT OPEN

Turn the ignition off.

Measure the resistance between the (P33) Door Lock Driver circuit and
the (P238) Driver Door Unlock Driver circuit in the Cluster C1 connector.

Is the resistance above 4.5 ohms?

Yes

>> Check and repair (if necessary) the (P33) Door Lock Driver

or the (P238) Driver Door Unlock Driver circuit for an open.
If the wiring is okay, replace the driver door latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 4

4.

(P33) DOOR LOCK DRIVER SHORTED TO THE (P238) DRIVER DOOR UNLOCK DRIVER CIRCUIT

Measure the resistance between the (P33) Door Lock Driver circuit and
the (P238) Driver Door Unlock Driver circuit in the Cluster C1 connector.

Is the resistance below 2.0 ohms?

Yes

>> Repair the (P33) Door Lock Driver for a short to the (P240)

Passenger Doors Unlock Driver circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Instrument Cluster in accordance with service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 18

POWER LOCKS - ELECTRICAL DIAGNOSTICS

PM

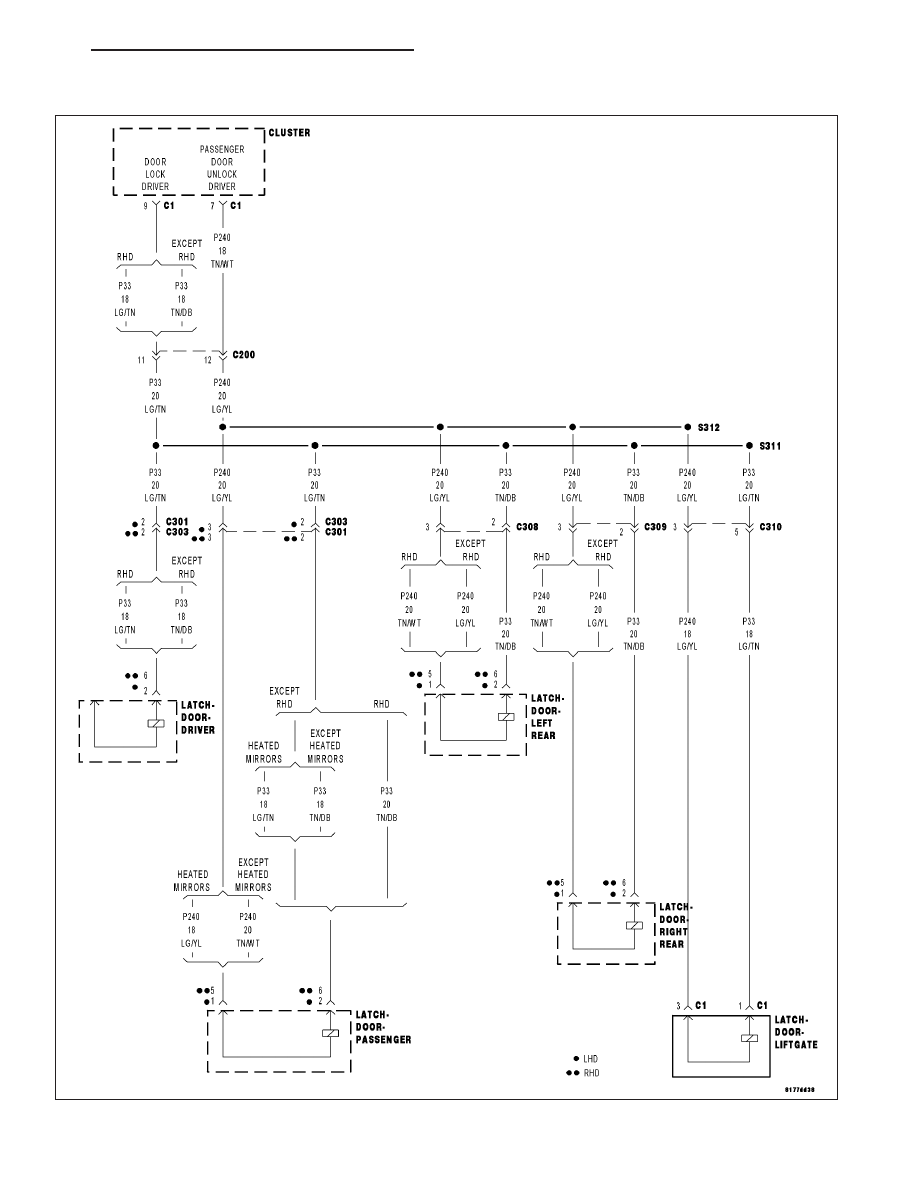

*DOOR LOCK CONTROL CIRCUIT PERFORMANCE – CLUSTER

For a complete wiring diagram Refer to Section 8W.

PM

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 19

Possible Causes

(P33) DOOR LOCK DRIVER CIRCUIT SHORT TO GROUND

(P33) DOOR LOCK DRIVER CIRCUIT SHORT TO VOLTAGE

(P33) DOOR LOCK DRIVER CIRCUIT OPEN

(P33) DOOR LOCK DRIVER CIRCUIT SHORT TO THE (P240) PASSENGER DOORS UNLOCK DRIVER
CIRCUIT

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the door locks several times.

Cycle the ignition from on to off.

Turn the ignition on.

With the scan tool, read DTC’s.

Are there any Door Lock related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list for problems relating to Power Door Locks

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

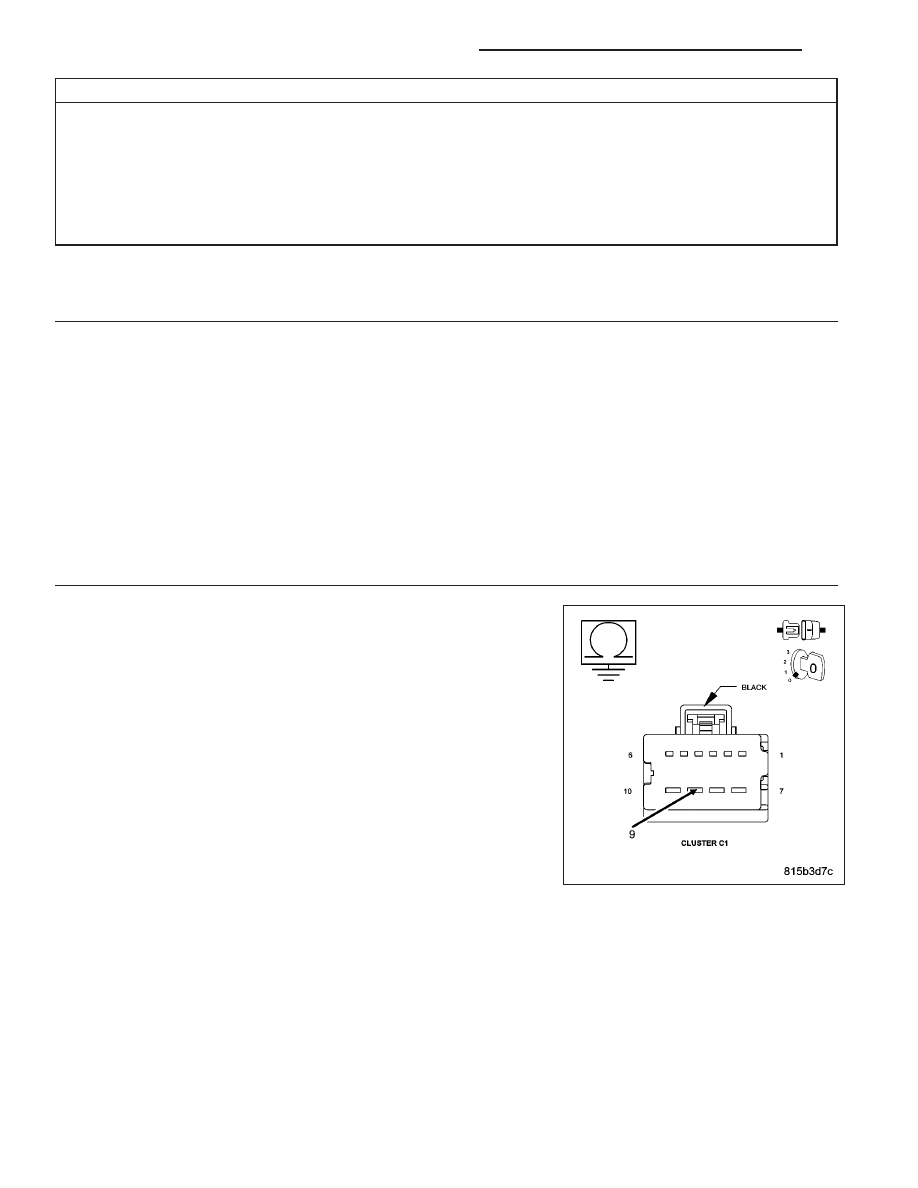

(P33) DOOR LOCK DRIVER CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between ground and the (P33) Door Lock
Driver circuit in the Cluster C1 connector.

Is the resistance below 1,000.0 ohms?

Yes

>> Repair the (P33) Door Lock Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 3

8N - 20

POWER LOCKS - ELECTRICAL DIAGNOSTICS
