POWER SYSTEMS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS. . . . 1
POWER LOCKS . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
POWER MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . 56

POWER TOP - SUNROOF - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 63

POWER WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . 75

POWER LOCKS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

B1800 DRIVER DOOR LOCK/UNLOCK

SWITCH CIRCUIT PERFORMANCE. . . . . . . . . . . 3

B1801 DRIVER DOOR LOCK/UNLOCK

SWITCH CIRCUIT LOW – CLUSTER . . . . . . . . . . 7

B1934–DRIVER DOOR LOCK/UNLOCK

SWITCH CIRCUIT STUCK – CLUSTER . . . . . . 10

*ALL PASSENGER DOORS UNLOCK

CONTROL CIRCUIT PERFORMANCE. . . . . . . . 13

*DRIVER DOOR UNLOCK CONTROL

CIRCUIT PERFORMANCE . . . . . . . . . . . . . . . . . . 16

*DOOR LOCK CONTROL CIRCUIT

PERFORMANCE – CLUSTER . . . . . . . . . . . . . . . 19

*ONE PASSENGER DOOR FAILS TO LOCK

AND UNLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

*DRIVER DOOR FAILS TO LOCK AND

UNLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

*ALL DOORS FAIL TO LOCK AND UNLOCK . . . 29
*ALL PASSENGER DOORS FAIL TO LOCK

AND UNLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

*ALL PASSENGER DOORS FAIL TO

UNLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

*ALL DOORS FAIL TO LOCK . . . . . . . . . . . . . . . . . 36
*DRIVER DOOR FAILS TO UNLOCK . . . . . . . . . . 38
*ONE SECONDARY DOOR LOCK

INOPERATIVE – RHD ONLY . . . . . . . . . . . . . . . . 40

PM

POWER SYSTEMS

8N - 1

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8N - 2

POWER LOCKS - ELECTRICAL DIAGNOSTICS

PM

B1800 DRIVER DOOR LOCK/UNLOCK SWITCH CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

PM

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 3

•

When Monitored:
Continuously

•

Set Condition:
When the Driver Door Lock Switch Mux circuit is below 1.5 volts or over 4.3 volts for 10 seconds, this code will
set.

Possible Causes

(P697) DRIVER DOOR LOCK SWITCH MUX CIRCUIT SHORT TO GROUND

(P697) DRIVER DOOR LOCK SWITCH MUX CIRCUIT OPEN

(P697) DRIVER DOOR LOCK SWITCH MUX CIRCUIT SHORT TO BATTERY

DOOR LOCK SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Driver Door Lock Switch in all positions several times.

Cycle the ignition from on to off.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display DRIVER DOOR LOCK/UNLOCK SWITCH CIRCUIT PERFORMANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

DOOR LOCK SWITCH SHORTED

With the scan tool, erase DTC’s.

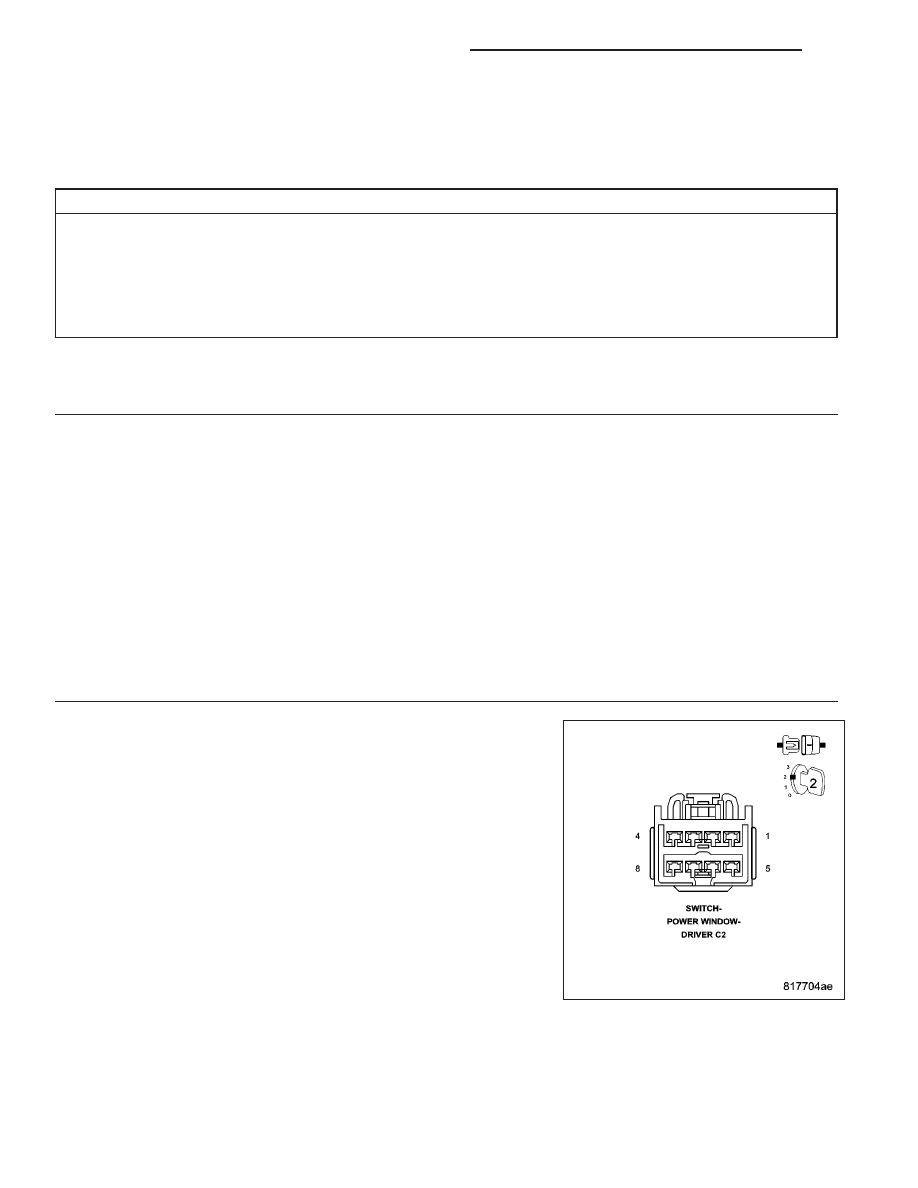

Disconnect the Driver Window/Door Lock Switch connector.

With the scan tool, read DTC’s.

Does the scan tool display DRIVER DOOR LOCK/UNLOCK
SWITCH CIRCUIT PERFORMANCE?

No

>> Replace the Driver Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

Yes

>> Go To 3

8N - 4

POWER LOCKS - ELECTRICAL DIAGNOSTICS

PM
