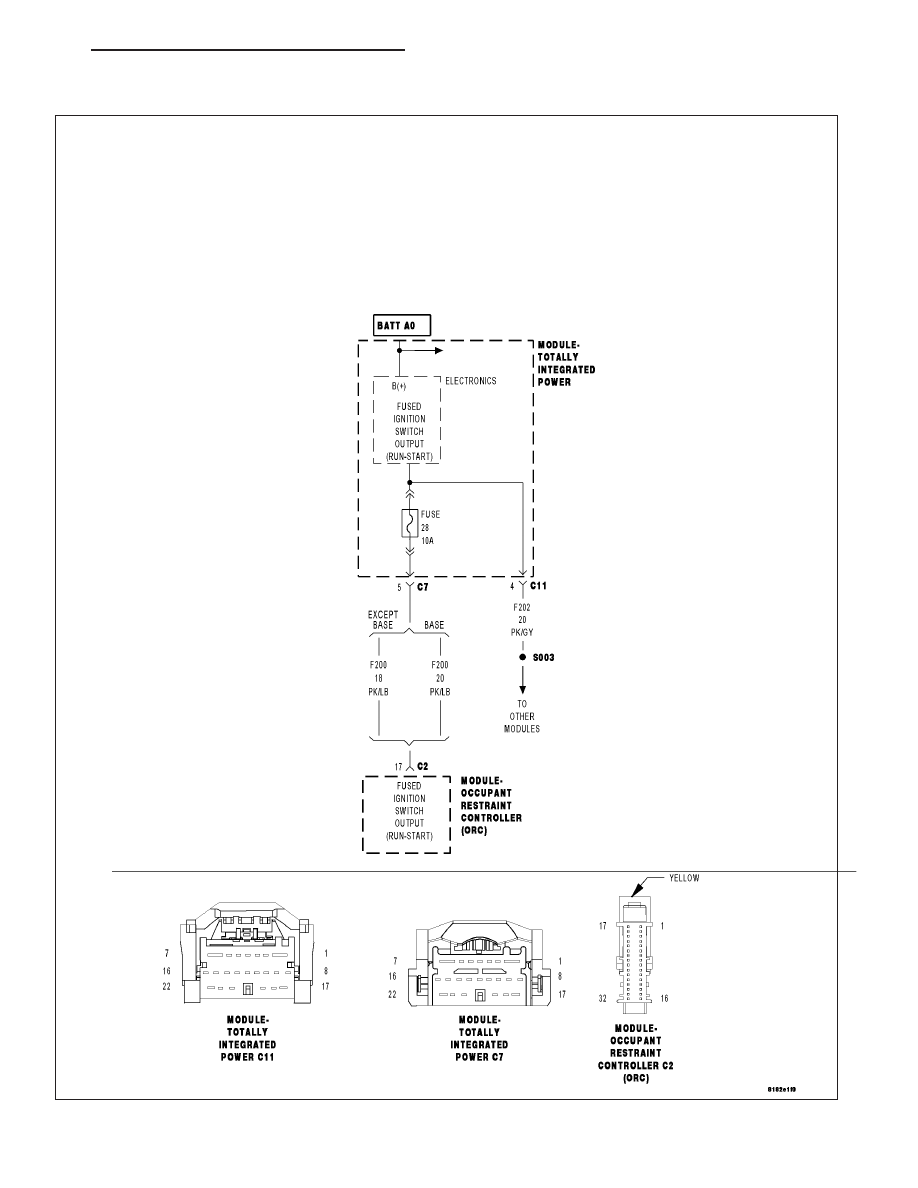

B2106-IGNITION RUN/START CONTROL CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

PM

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

8I - 9

•

When Monitored:
With the ignition on.

•

Set Condition:
(F200) Fused Ignition Switch Output (Run-Start) circuit open.

Possible Causes

TIPM

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Check all fuses.

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on, leaving the ignition on for a minimum of 10 seconds.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> This is an internal TIPM DTC. If this DTC is active, replace the TIPM in accordance with the service

information.

Perform BODY VERIFICATION TEST VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> If the DTC is stored, check for an intermittent condition. Using the wiring diagram/schematic as a guide,

visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded
terminals.

8I - 10

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

PM

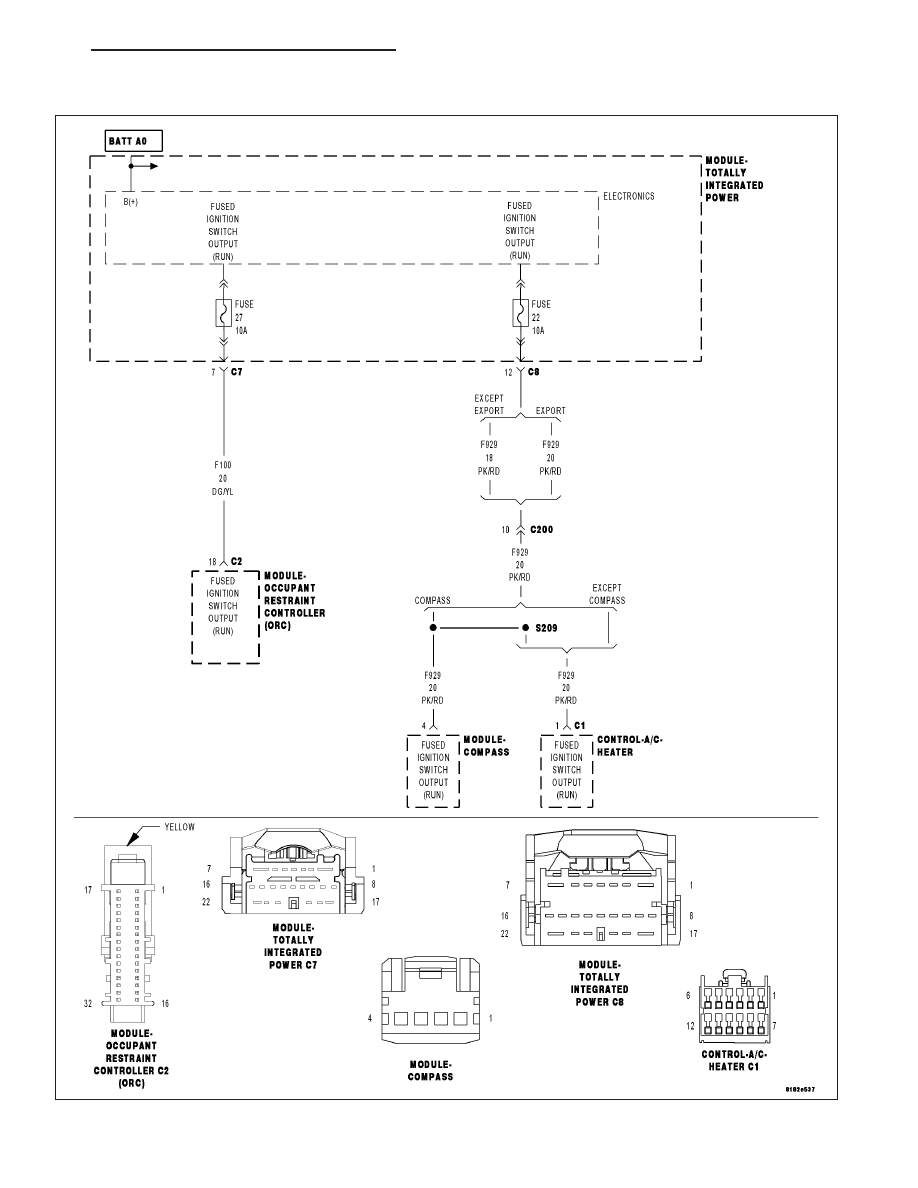

B2122-IGNITION RUN CONTROL 1 CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

8I - 11

•

When Monitored:
With the ignition on.

•

Set Condition:
Low voltage on the Fused Ignition Switch Output (RUN).

Possible Causes

TIPM

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Check all fuses. If any fuses are open, diagnose the appropriate circuit.

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on, leaving the ignition on for a minimum of 10 seconds.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> This is an internal TIPM DTC. If this DTC is active, replace the TIPM in accordance with the service

information.

Perform BODY VERIFICATION TEST VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> If the DTC is stored, check for an intermittent condition. Using the wiring diagram/schematic as a guide,

visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded
terminals.
