Possible Causes

(Z944) GROUND CIRCUIT OPEN

(F100) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN OR SHORTED

(F200) FUSED IGNITION SWITCH OUTPUT (RUN/START) CIRCUIT OPEN OR SHORTED

(D55) AND (D54) CAN B BUS CIRCUITS OPEN

OCCUPANT RESTRAINT CONTROLLER MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU View.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

2.

(Z944) GROUND CIRCUIT OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Occupant Restraint Controller Module C1 and C2 har-
ness connectors.

Connect the appropriate Load Tool ACM Adaptor to the ORC connec-
tors.

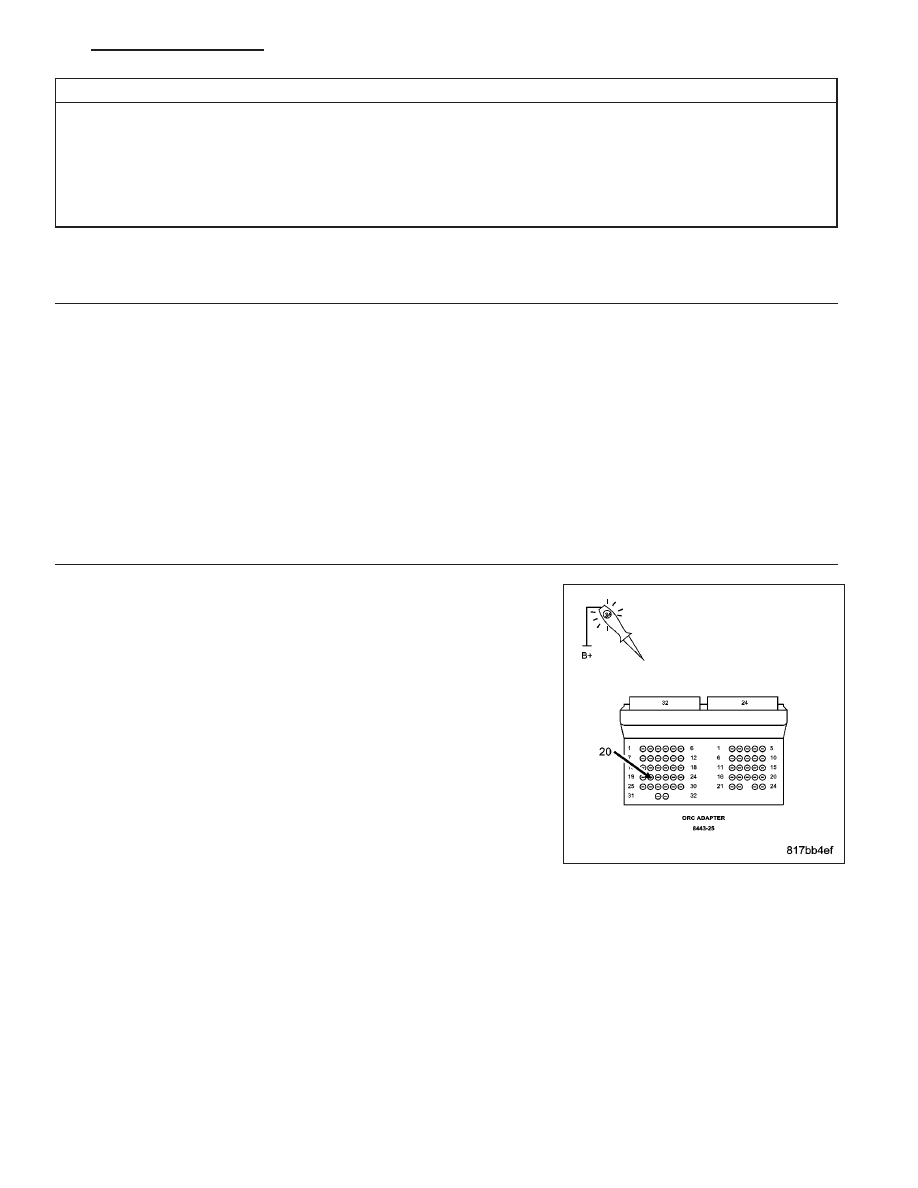

Using a 12-volt test light connected to 12-volts, check the (Z944)
ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (Z944) ground circuit for an open.

Perform the AIRBAG VERIFICATION TEST - VER 1.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 147

3.

(F100) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN OR SHORTED

NOTE: Check the TIPM for any ignition related DTCs before pro-
ceeding. If set (Refer to 8 - ELECTRICAL/IGNITION CONTROL -
DIAGNOSIS AND TESTING).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

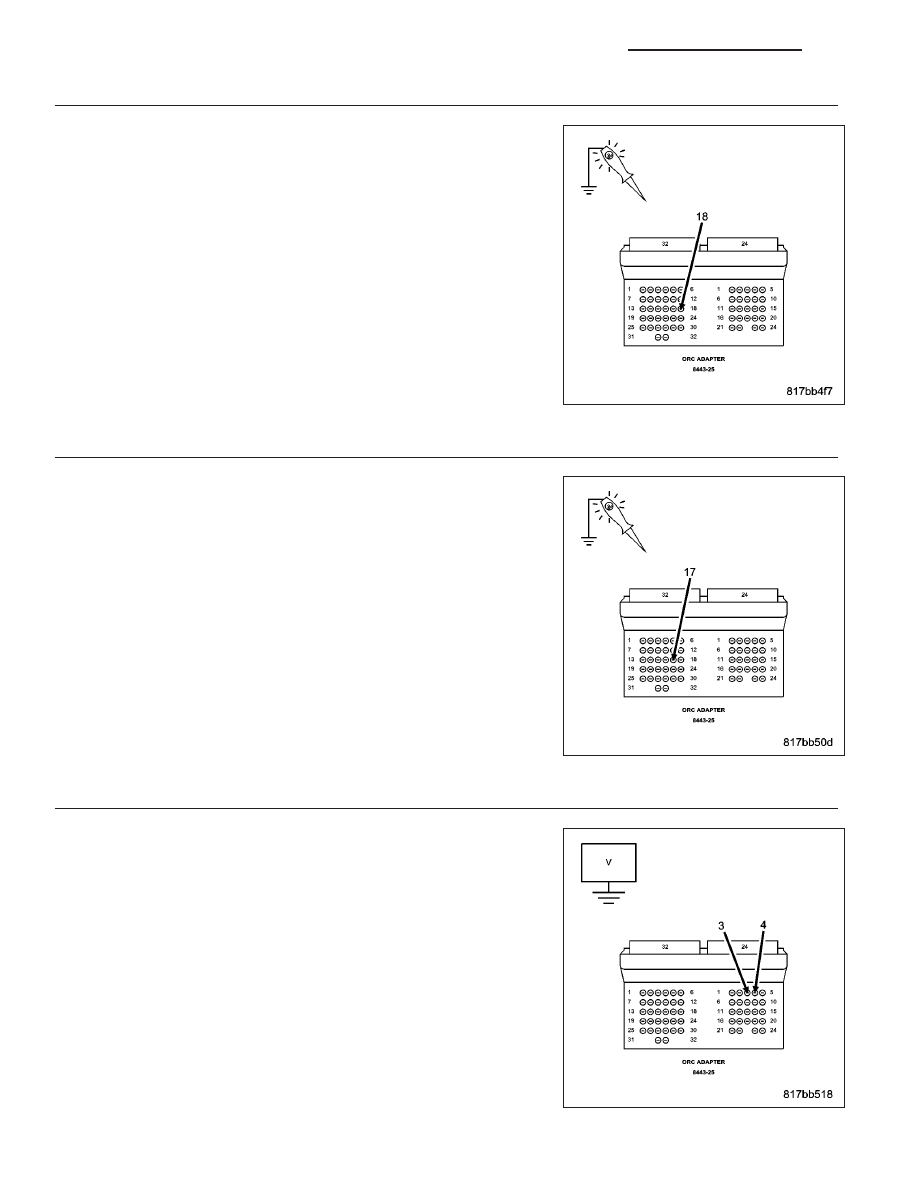

Using a 12-volt test light connected to ground, check the (F100) Fused
Ignition Switch Output (RUN) circuit.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the (F100) Fused Ignition Switch Output (RUN) cir-

cuit for an open or short.

Perform the AIRBAG VERIFICATION TEST - VER 1.

4.

(F200) FUSED IGNITION SWITCH OUTPUT (RUN/START) CIRCUIT OPEN OR SHORTED

Using a 12-volt test light connected to ground, check the (F200) Fused
Ignition Switch Output (RUN/START) circuit.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (F200) Fused Ignition Switch Output (RUN/

START) circuit for an open or short.

Perform the AIRBAG VERIFICATION TEST - VER 1.

5.

(D55) AND (D54) CAN B BUS CIRCUITS OPEN

WARNING: If the Occupant Restraint Controller is dropped at any
time, it must be replaced. Failure to take the proper precautions
could result in accidental airbag deployment and personal injury or
death.

NOTE: One open circuit will not cause this condition.
Measure the voltage between the (D54) CAN B Bus (-) circuit and
ground.

8E - 148

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

Measure the voltage between the (D55) CAN B Bus (+) circuit and ground.

Is there any voltage present on either circuit?

Yes

>> Replace the Occupant Restraint Controller Module in accordance with the service information.

Perform the AIRBAG VERIFICATION TEST - VER 1.

No

>> Repair the (D55) and (D54) CAN B Bus circuits for an open. Inspect the connector for damage.

Perform the AIRBAG VERIFICATION TEST - VER 1.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 149

*NO RESPONSE FROM PCM (POWERTRAIN CONTROL MODULE) (GPEC)

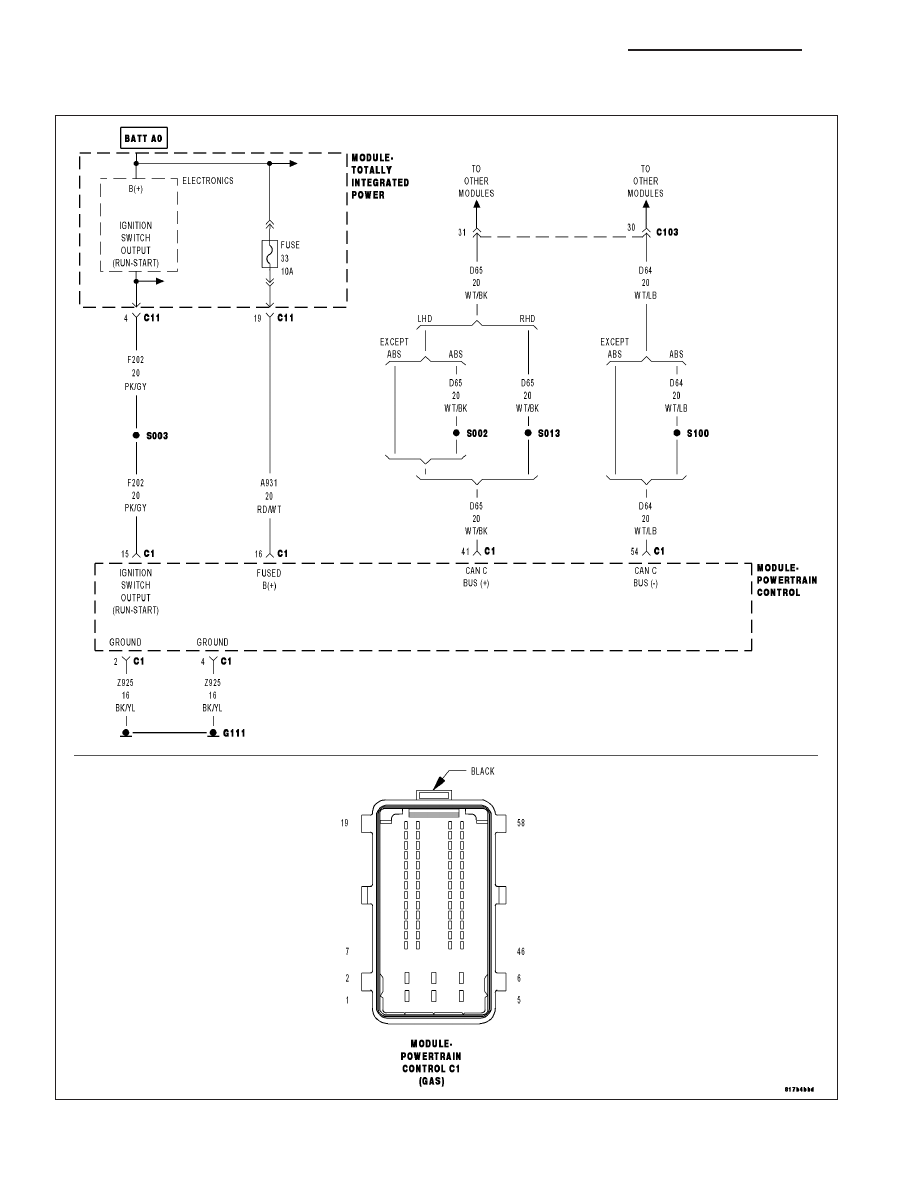

For a complete wiring diagram Refer to Section 8W.
