U0186-LOST COMMUNICATION WITH AUDIO AMPLIFIER (AMP)

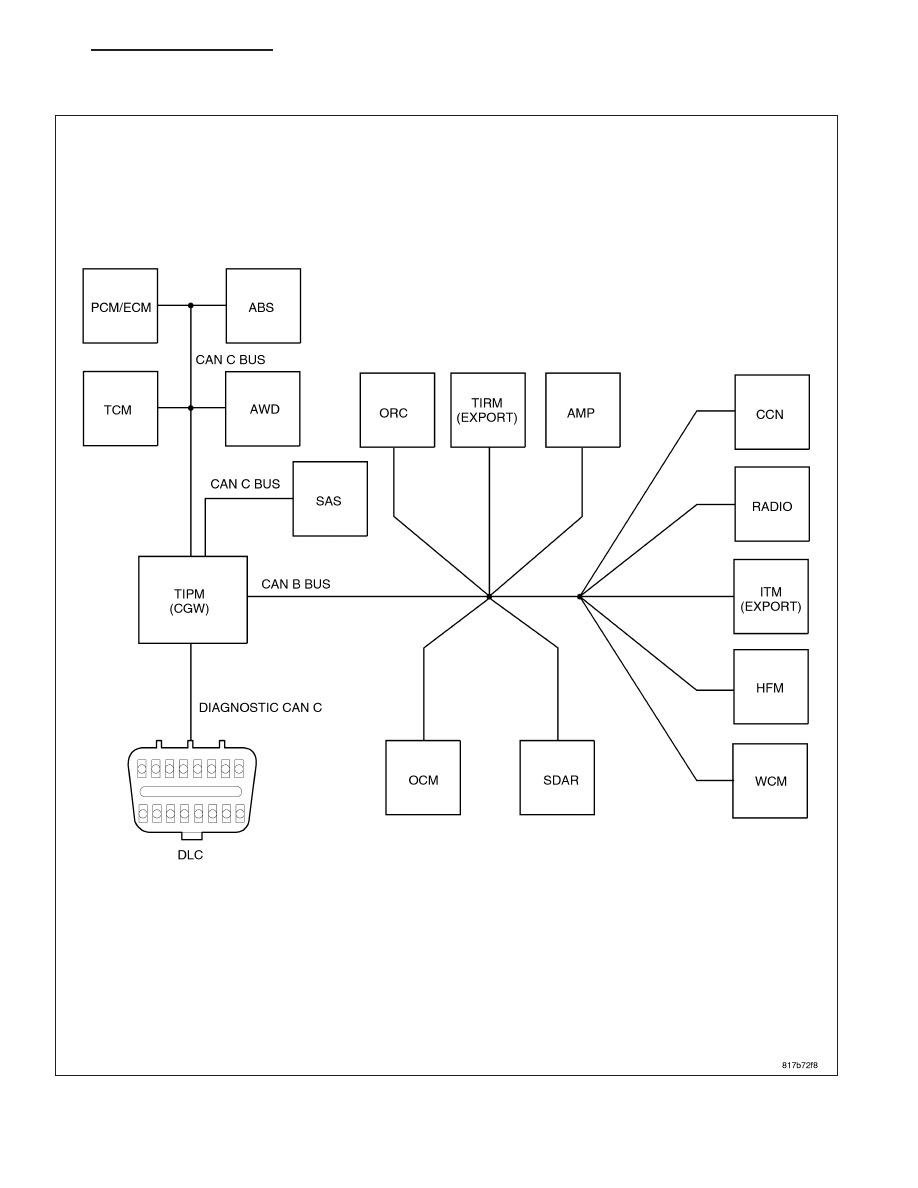

For a complete wiring diagram Refer to Section 8W.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 75

•

When Monitored:
With the ignition on.
Battery voltage between 10 and 16 volts.
IOD fuse installed.
TIPM is configured correctly.

•

Set Condition:
Bus messages not received from the Amplifier for approximately 2 to 5 seconds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTC’S RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

TIPM NOT CONFIGURED CORRECTLY

AMPLIFIER POWER AND GROUND

AMPLIFIER

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTC’s.

Is this DTC active?

Yes

>> Go To 2

No

>> Perform the Stored Lost Communication test procedure. (Refer to 8 - ELECTRICAL/ELECTRONIC

CONTROL MODULES - DIAGNOSIS AND TESTING).

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTC’S

With the scan tool, read active DTC’s from all modules.

NOTE: Check for TIPM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTC’s.

Does the scan tool display any active DTC’s to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Contents for a complete list of the symptoms.

No

>> Go To 3

3.

VERIFY THAT THE AMPLIFIER IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select ECU View.

Verify that the Amplifier is active on the bus.

Is the Amplifier active on the bus?

Yes

>> Go To 4

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for No

Response diagnostic procedures.

8E - 76

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTC’S

With the scan tool, select Network View and select Advanced.

Is there more than one module with active DTC’s “Logged Against” the Amplifier?

Yes

>> Replace/update the Amplifier in accordance with the service information.

Perform the BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE).

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform the appropriate VERIFICATION TEST.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 77

U0195-LOST COMMUNICATION WITH SDARS (SATELLITE RECEIVER)

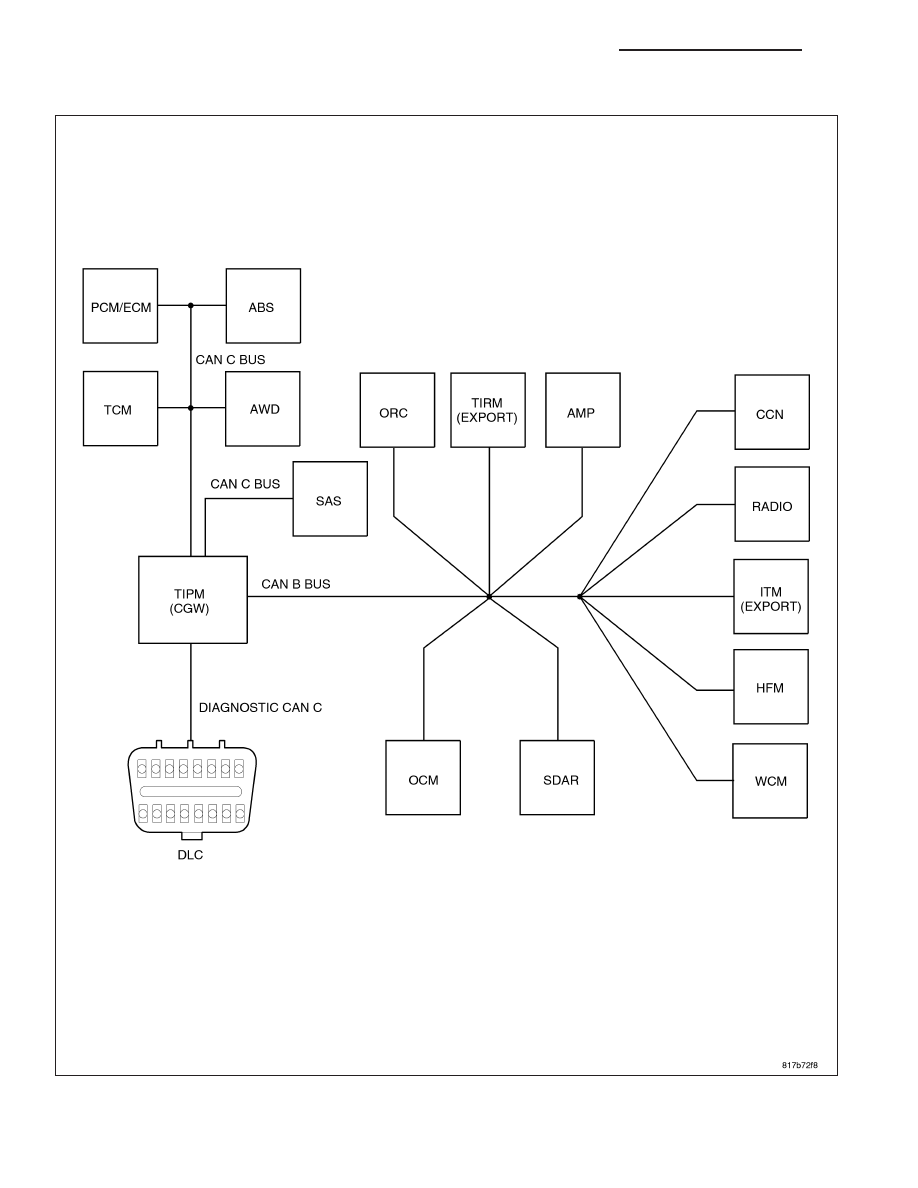

For a complete wiring diagram Refer to Section 8W.

8E - 78

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM
