ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 3

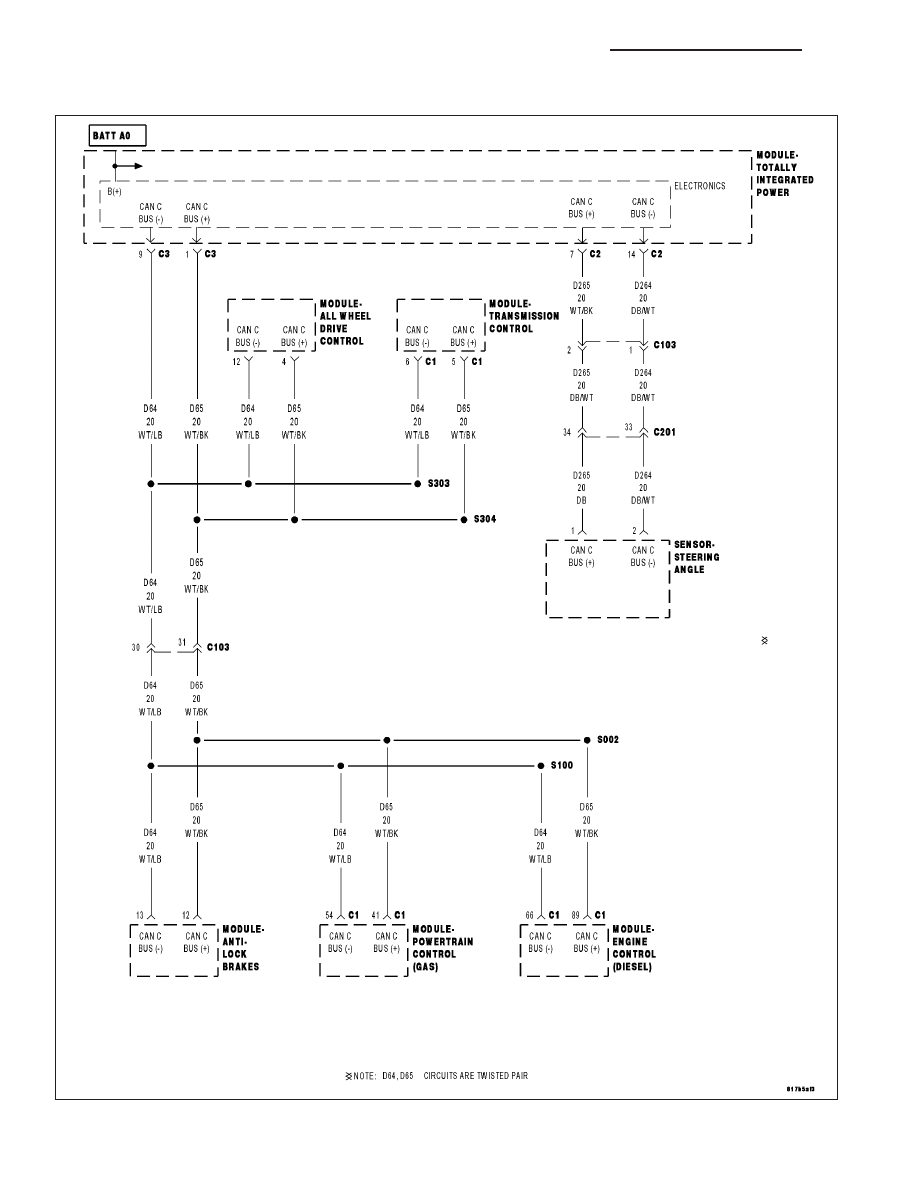

U0001-CAN C BUS CIRCUIT

For a complete wiring diagram Refer to Section 8W.

8E - 4

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
With the ignition on.

•

Set Condition:
The TIPM detects a short in either CAN C Bus circuit.

Possible Causes

(D65) CAN C BUS (+) CIRCUIT SHORTED TO GROUND

(D64) CAN C BUS (-) CIRCUIT SHORTED TO GROUND

(D65) CAN C BUS (+) CIRCUIT SHORTED TO VOLTAGE

(D64) CAN C BUS (-) CIRCUIT SHORTED TO VOLTAGE

(D65) CAN C BUS (+) CIRCUIT SHORTED TO (D64) CAN C BUS (-) CIRCUIT

ANTILOCK BRAKE MODULE

POWERTRAIN CONTROL MODULE

TRANSMISSION CONTROL MODULE (CVT)

ENGINE CONTROL MODULE (DIESEL ONLY)

STEERING ANGLE SENSOR

ALL WHEEL DRIVE CONTROL MODULE

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase TIPM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active TIPM DTC’s.

Does the scan tool display U0001–CAN C BUS CIRCUIT as active?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

2.

ANTILOCK BRAKE MODULE — INTERNAL SHORT

Turn the ignition off.

Disconnect the Antilock Brake Module harness connector.

Turn the ignition on.

With the scan tool, record and erase TIPM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active TIPM DTC’s.

Does the scan tool display U0001–CAN C BUS CIRCUIT as active?

Yes

>> Go To 3

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace the Antilock Brake Mod-

ule in accordance with the service information.

Perform ABS VERIFICATION TEST — VER 1.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 5

3.

POWERTRAIN CONTROL MODULE — INTERNAL SHORT

Turn the ignition off.

NOTE: If vehicle is not equipped with this module, answer yes to the question.
Disconnect the Powertrain Control Module C1 harness connector.

Turn the ignition on.

With the scan tool, record and erase TIPM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active TIPM DTC’s.

Does the scan tool display U0001–CAN C BUS CIRCUIT as active?

Yes

>> Go To 4

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Pow-

ertrain Control Module in accordance with the service information.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER - 5.

4.

TRANSMISSION CONTROL MODULE (CVT) — INTERNAL SHORT

Turn the ignition off.

NOTE: If vehicle is not equipped with this module, answer yes to the question.
Disconnect the Transmission Control Module C1 harness connector.

Turn the ignition on.

With the scan tool, record and erase TIPM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active TIPM DTC’s.

Does the scan tool display U0001–CAN C BUS CIRCUIT as active?

Yes

>> Go To 5

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace the Transmission Control

Module in accordance with the service information.

Perform the appropriate VERIFICATION TEST VER 1.

5.

ENGINE CONTROL MODULE (DIESEL ONLY) — INTERNAL SHORT

Turn the ignition off.

NOTE: If vehicle is not equipped with this module, answer yes to the question.
Disconnect the Engine Control Module C1 harness connectors.

Turn the ignition on.

With the scan tool, record and erase TIPM DTC’s.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read active TIPM DTC’s.

Does the scan tool display U0001–CAN C BUS CIRCUIT as active?

Yes

>> Go To 6

No

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Engine

Control Module in accordance with the service information.

Perform the ECM VERIFICATION TEST.

8E - 6
