3.

SPEAKER

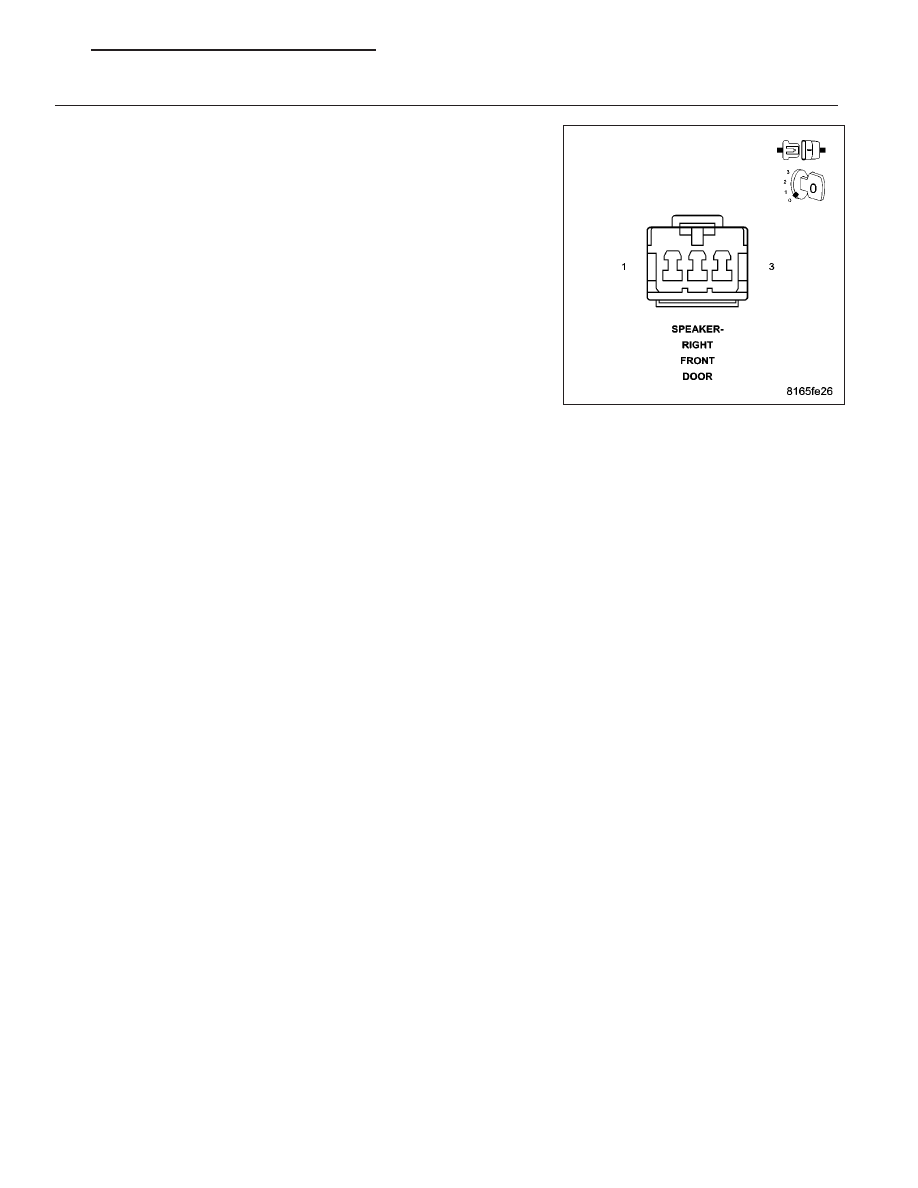

Turn the ignition off.

Disconnect the Front Right Audio Speaker.

Turn the ignition on.

Turn the radio on.

With the scan tool, clear all Audio DTC’s.

With the scan tool, read the DTC information.

Does the scan tool read: B1405-FRONT RIGHT AUDIO
SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Replace the speaker in accordance with the service infor-

mation.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 13

B1406-FRONT RIGHT AUDIO SPEAKER OUTPUT CIRCUIT HIGH

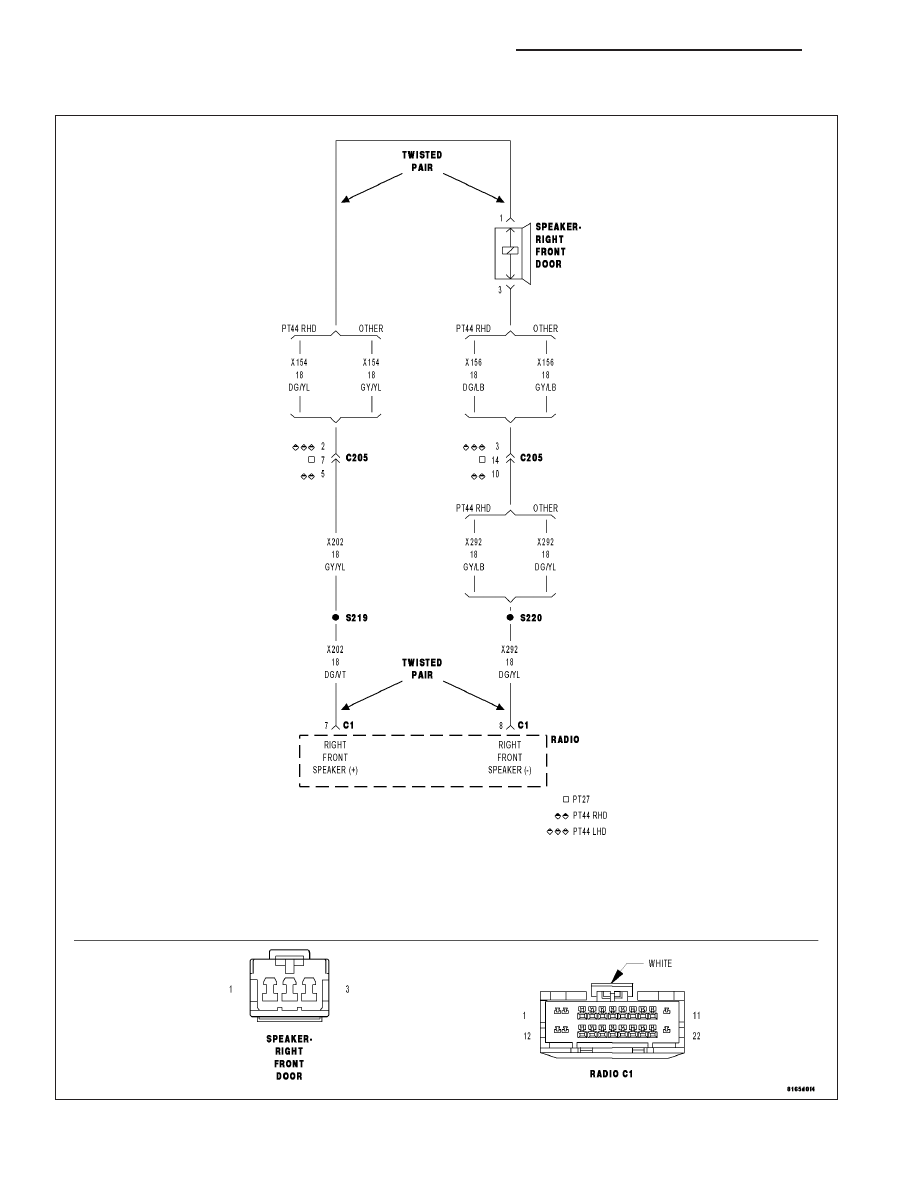

For a complete wiring diagram Refer to Section 8W.

8A - 14

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

Possible Causes

SPEAKER

(X202) SPEAKER OUTPUT CIRCUIT (+)

(X292) SPEAKER OUTPUT CIRCUIT (-)

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Radio DTCs.

Does the scan tool display active: B1406-FRONT RIGHT AUDIO SPEAKER OUTPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

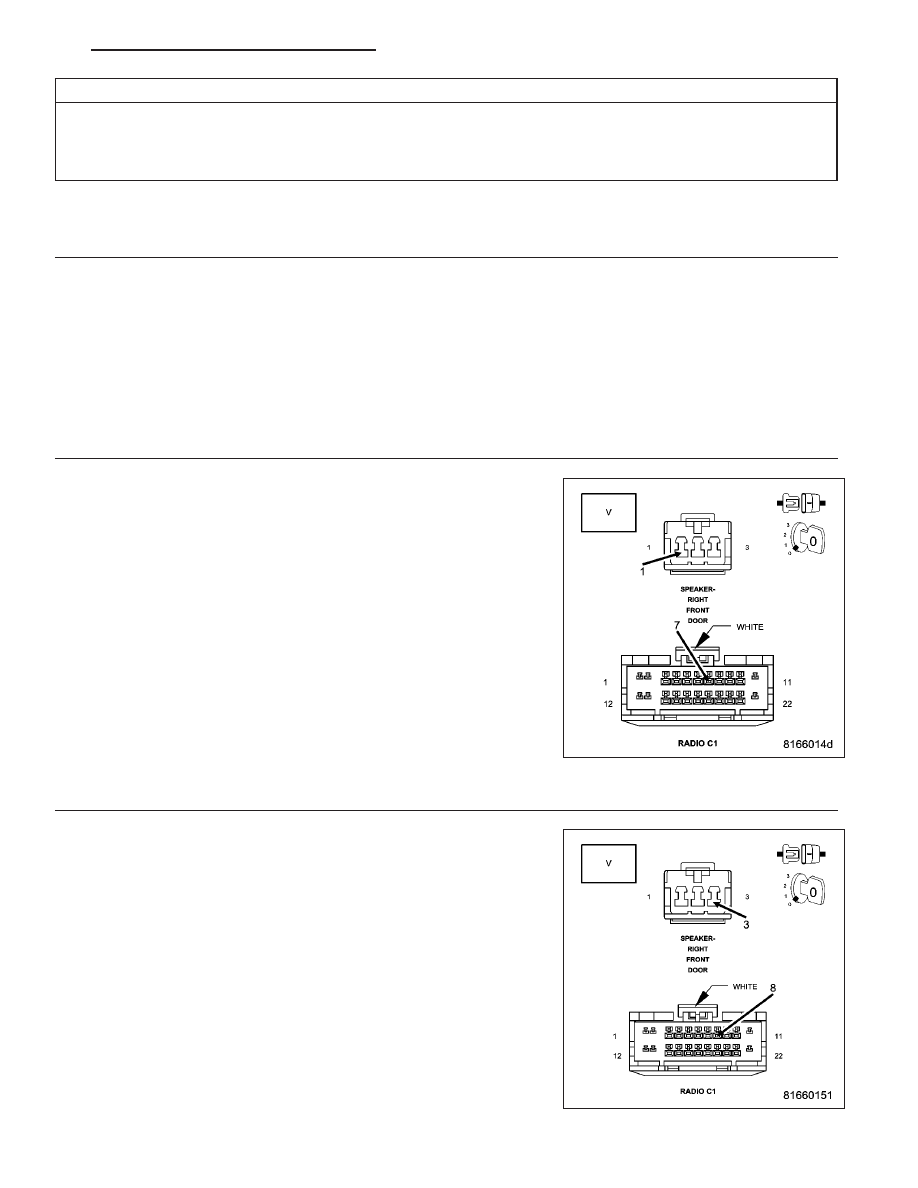

CHECK FOR VOLTAGE ON THE (X202) SPEAKER (+) CIRCUIT

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Right Rear Speaker harness connector.

Measure for voltage on the (X202) Speaker (+) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X202) Speaker (+) circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK FOR VOLTAGE ON THE (X292) SPEAKER (-) CIRCUIT

Measure for voltage on the (X292) Speaker (-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X292) Speaker (-) circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the radio in accordance with the service informa-

tion.

Perform BODY VERIFICATION TEST VER-1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 15

B1407-FRONT RIGHT AUDIO SPEAKER OUTPUT CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

8A - 16

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM
