When Monitored:

•

With the radio on.

•

Set Condition:

•

When the output circuit is open for more than three seconds. The Radio will not set the fault if the radio con-
firms an amplifier is on the BUS.

Possible Causes

SPEAKER

(X201) (X291) LEFT FRONT SPEAKER OUTPUT CIRCUIT

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, clear all Audio DTC’s.

Turn the radio on.

With the scan tool, read the DTC information.

Does the scan tool read: B1403-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

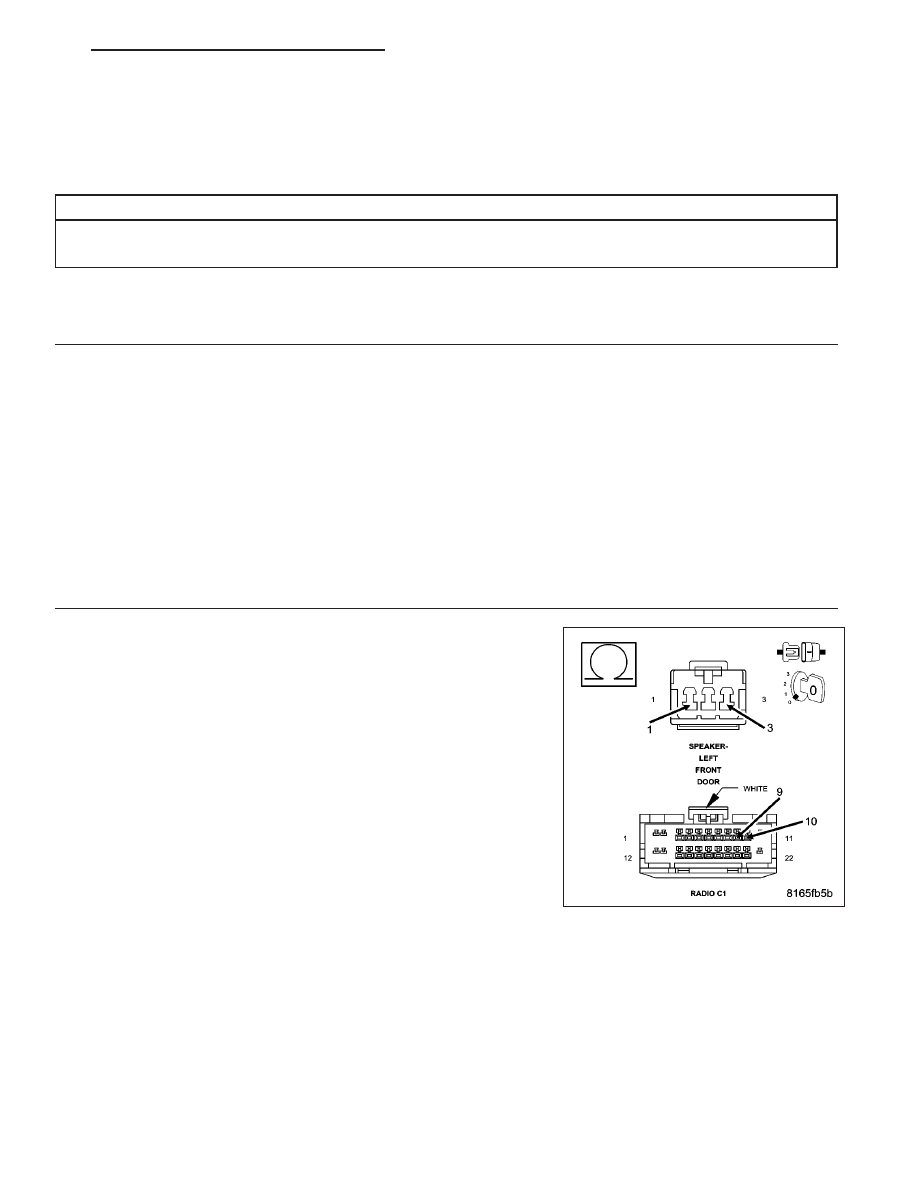

(X201) (X291) SPEAKER OUTPUT CIRCUITS

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Front Left Audio Speaker connector.

Measure the resistance of each speaker (X201)(+) and (X291)(-) circuit
between the radio and the speaker.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 3

No

>> Repair the applicable output speaker circuit for an open condition.

Perform the BODY VERIFICATION TEST VER 1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 9

3.

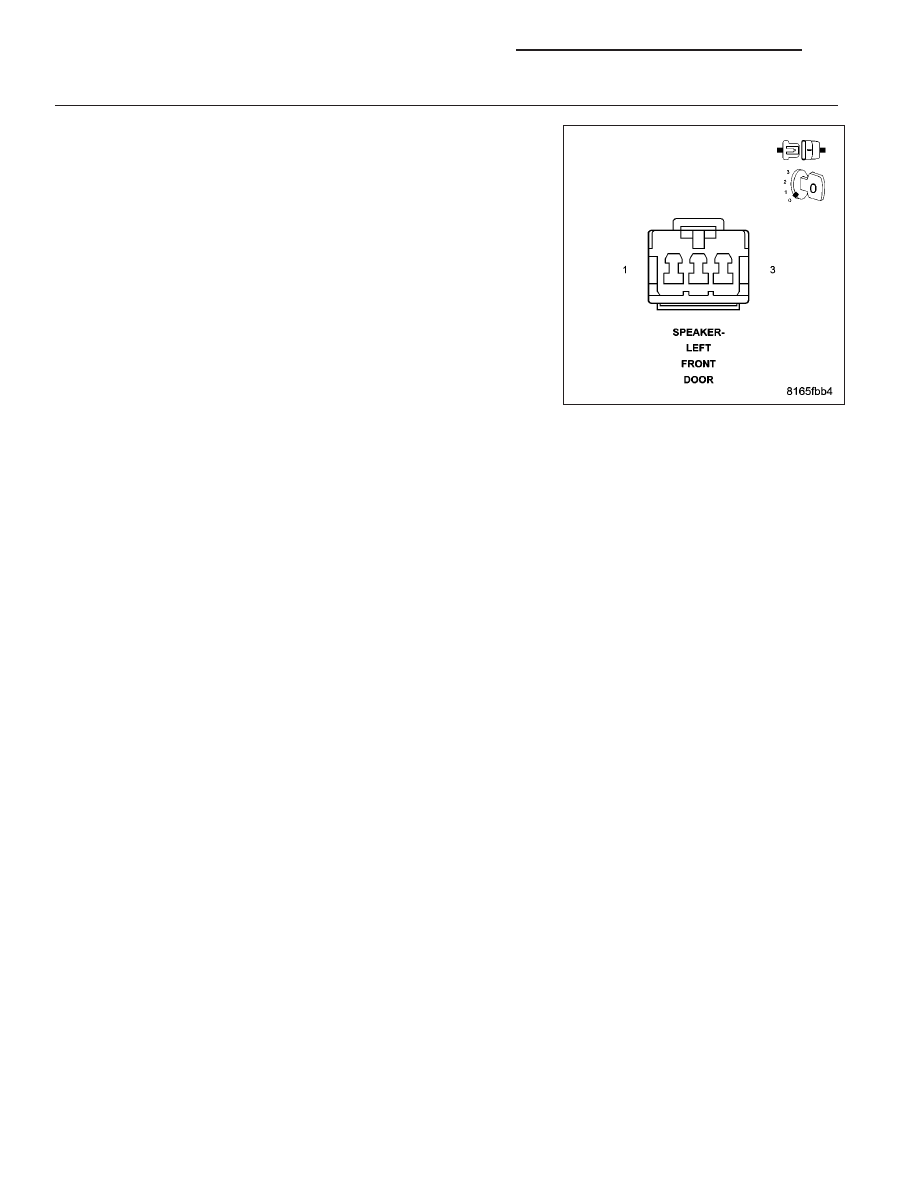

SPEAKER

Turn the ignition off.

Disconnect the Front Left Audio Speaker.

Turn the ignition on.

Turn the radio on.

With the scan tool, clear all Audio DTC’s.

With the scan tool, read the DTC information.

Does the scan tool read: B1403-FRONT LEFT AUDIO SPEAKER
OUTPUT CIRCUIT OPEN?

Yes

>> Replace the speaker in accordance with the service infor-

mation.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

8A - 10

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

B1405-FRONT RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW

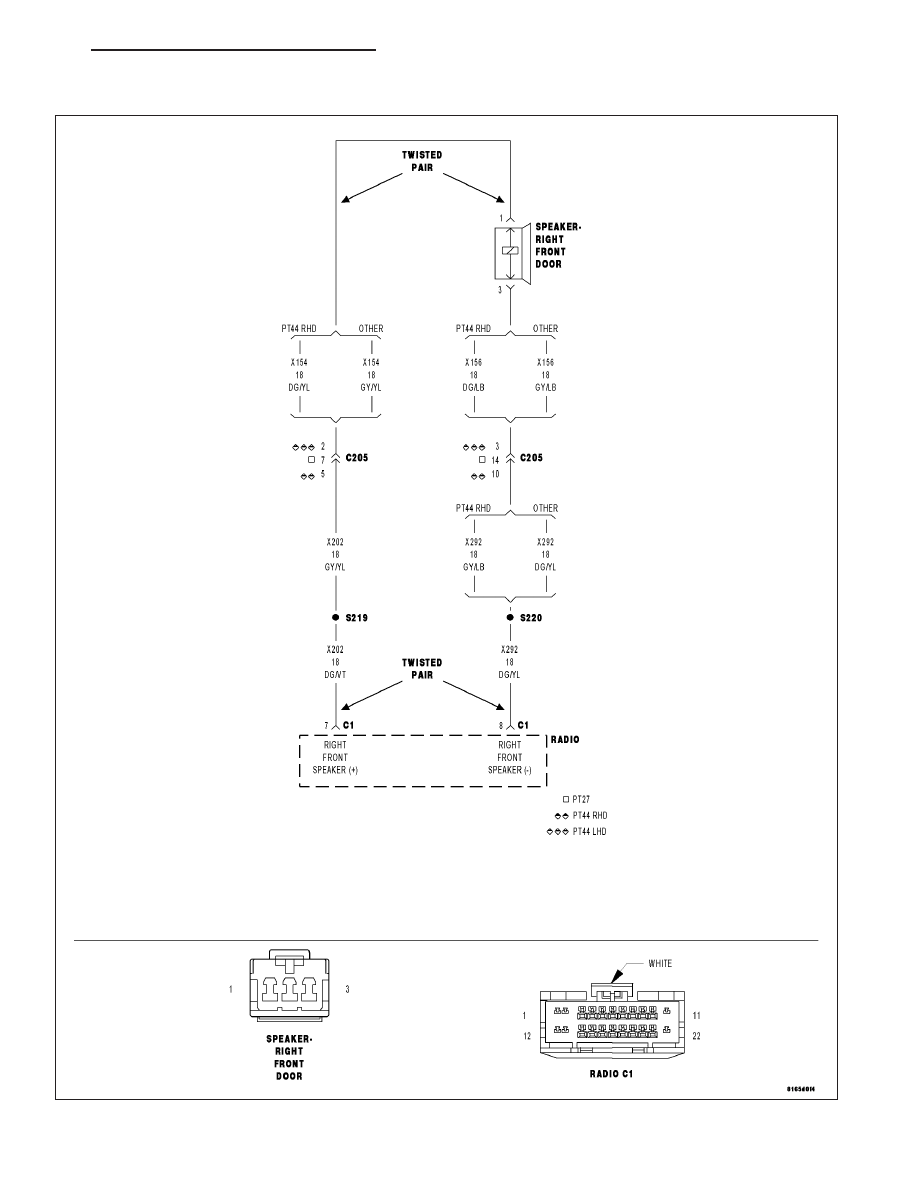

For a complete wiring diagram Refer to Section 8W.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 11

•

When Monitored:

•

With the radio on.

•

Set Condition:

•

When the output circuit is LOW for more than three seconds.

Possible Causes

SPEAKER

(X202) (X292) RIGHT FRONT SPEAKER OUTPUT CIRCUIT

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, clear all Audio DTC’s.

Turn the radio on.

With the scan tool, read the DTC information.

Does the scan tool read: B1405-FRONT RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

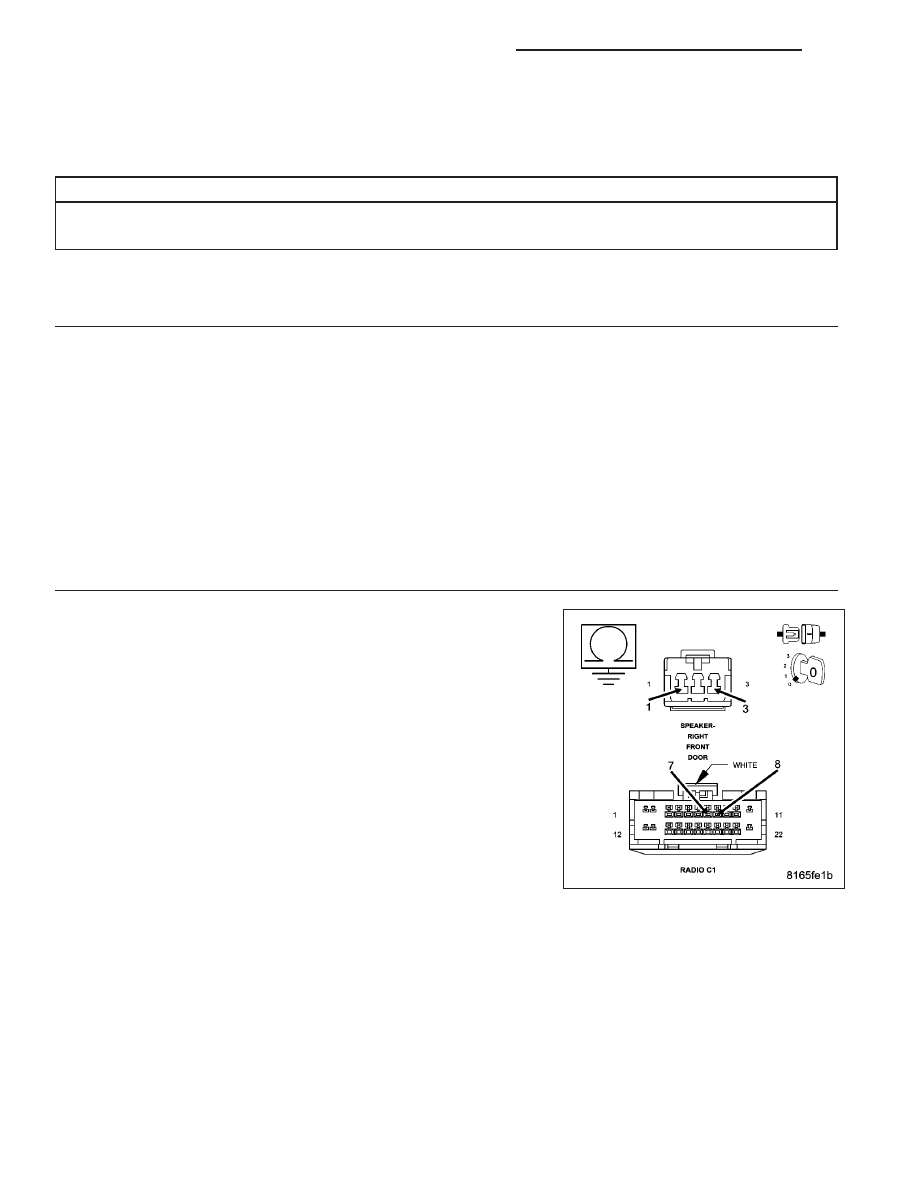

(X202) (X292) SPEAKER OUTPUT CIRCUITS

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Front Right Audio Speaker connector.

Measure the resistance between ground and each speaker (X202)(+)
and (X292)(-) circuit.

Is the resistance below 1000.0 ohms for each circuit?

Yes

>> Repair the applicable speaker (+) or (-) output circuit for a

short to ground condition.

No

>> Go To 3
