CONNECT

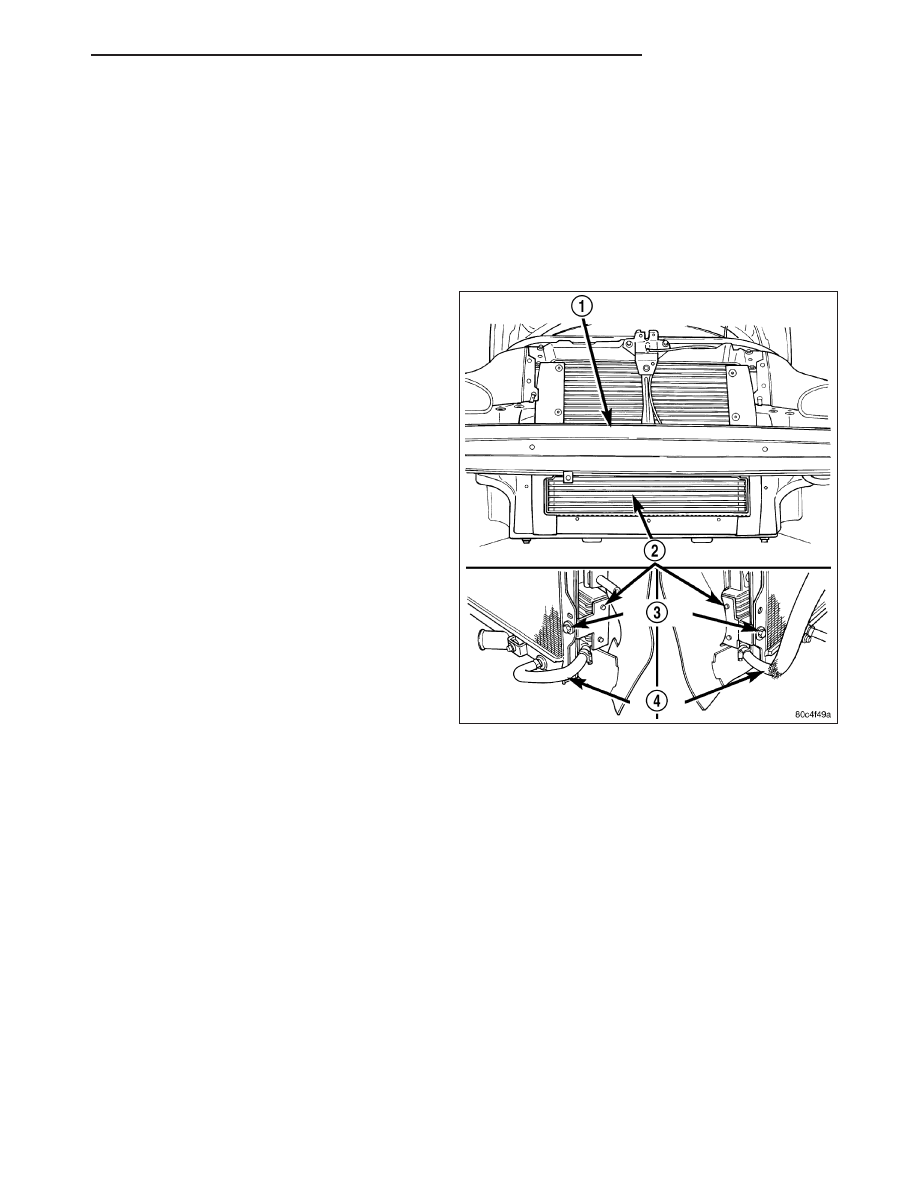

1. Align transmission cooler line (3) with quick con-

nect fitting while pushing straight into the fitting.

2. Push in on transmission cooler line until a “click” is

heard or felt.

3. Slide dust cap (4) down the transmission cooler

line and snap it over the quick connect fitting until it
is fully seated and rotates freely. Dust cap will only
snap over quick connect fitting when the transmis-
sion cooler line is properly installed.

NOTE: If dust cap will not snap into place, repeat
assembly step #2.

PM

TRANSMISSION

7 - 49

COOLER AUTOMATIC TRANSMISSION

DESCRIPTION

The automatic transmission cooler is located in the
front of the radiator and behind the front fascia and is
combined with the A/C condenser. The transmission
cooler is a heat exchanger that allows heat in the
transmission fluid to be transferred to the air passing
over the cooler fins.

The Transmission oil cooler/A/C condenser assembly
is equipped with quick connect fitting for the transmis-
sion oil cooler lines.

REMOVAL

1. Remove front fascia (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

FASCIA

-

REMOVAL).

2. Recover refrigerant (Refer to 24 - HEATING & AIR

CONDITIONING/PLUMBING - STANDARD PRO-
CEDURE).

3. Disconnect A/C lines.

4. Using Tool 9586 disconnect cooler line from the

combination

cooler

(Refer

to

7

-

COOLING/

TRANSMISSION - STANDARD PROCEDURE).

5. Remove combination cooler mounting bolts.

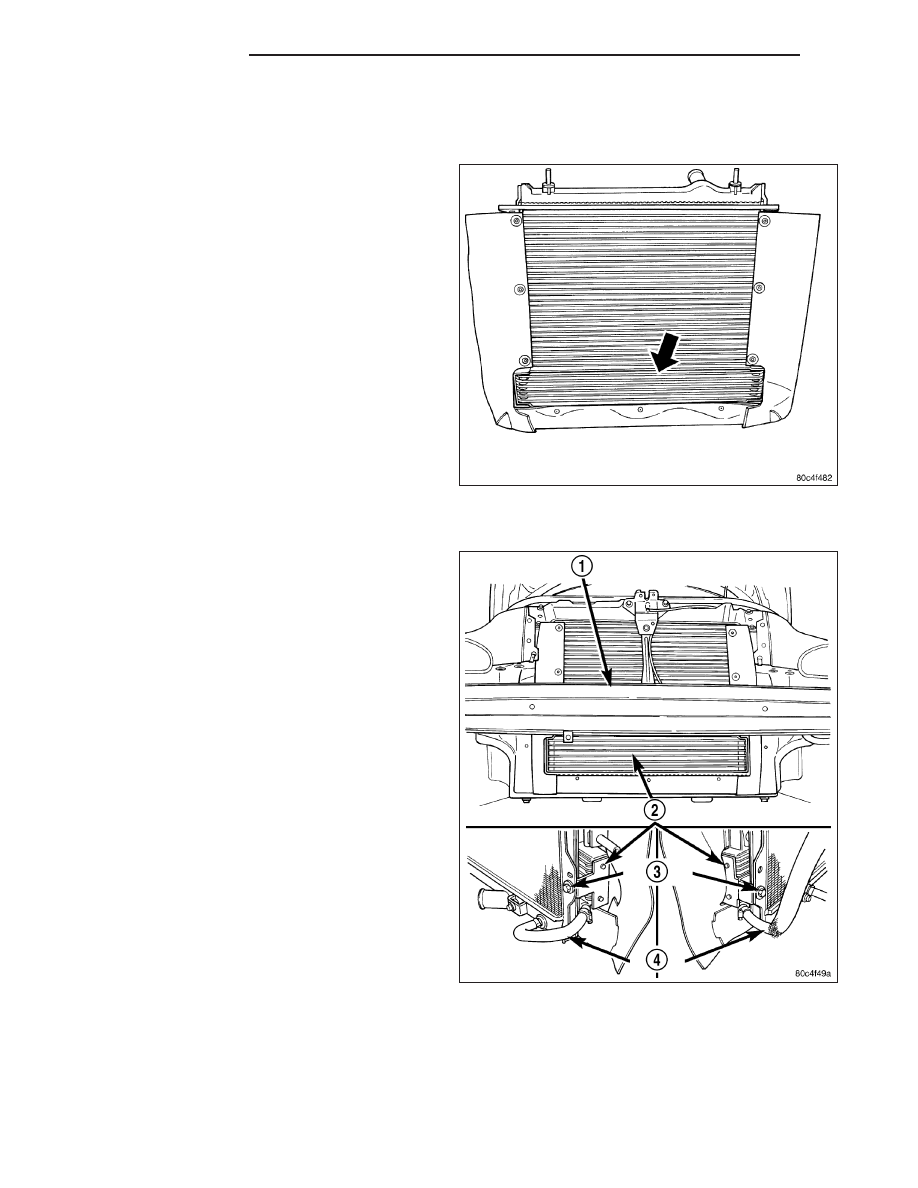

6. Remove combination cooler (2).

7 - 50

TRANSMISSION

PM

CLEANING

Check the external cooler for debris on the cooling fin surfaces. Clean as necessary.

INSPECTION

Inspect all hoses, tubes, clamps and connections for leaks, cracks, or damage. Replace as necessary. Use only
approved transmission oil cooler hoses that are molded to fit the space available.

Inspect external coolers for leaks, loose mounts, or damage. Replace as necessary.

INSTALLATION

1. Replace automatic transmission cooler hoses and

clamps.

2. Connect hoses to combination cooler (2) (Refer to

7

-

COOLING/TRANSMISSION

-

STANDARD

PROCEDURE).

3. Install combination cooler (2). Tighten screws to 8

N·m (70 in. lbs.).

4. Install radiator closure panel center brace.

5. Install upper radiator closure panel (Refer to 23 -

BODY/EXTERIOR/RADIATOR CROSSMEMBER -
INSTALLATION).

6. Install grille (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION).

7. Start engine and check transmission fluid level.

Adjust level as necessary.
