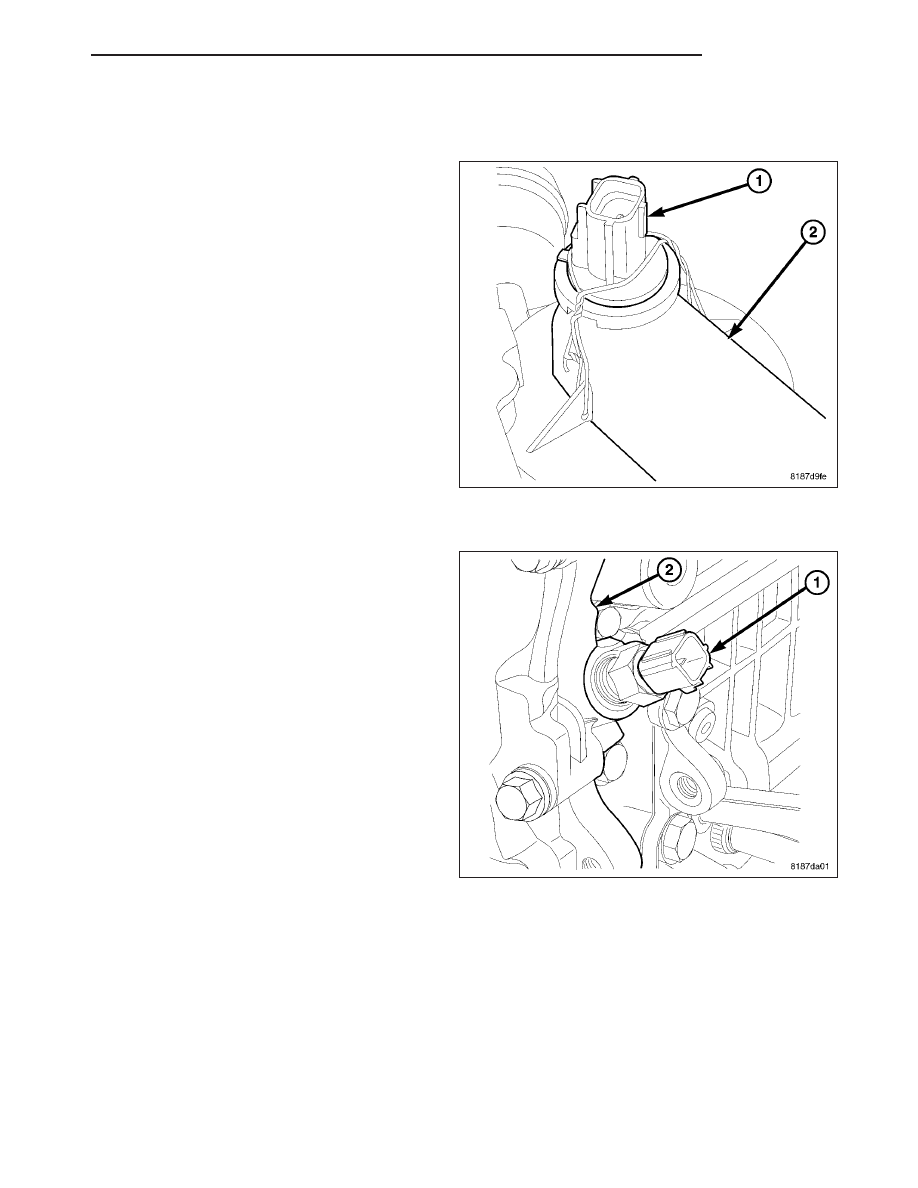

INSTALLATION

COOLANT ADAPTER MOUNTED

1. Install ECT Sensor (1). Make sure coolant sensor

is locked in place

2. Reconnect ECT Sensor electrical connector.

3. Fill cooling system (Refer to 7 - COOLING/ENGINE

- STANDARD PROCEDURE).

4. Connect negative battery cable.

CYLINDER HEAD MOUNTED

1. Install ECT Sensor (1). Tighten sensor to 19 N·m

(168 in. lbs.).

2. Reconnect ECT Sensor electrical connector.

3. Fill cooling system (Refer to 7 - COOLING/ENGINE

- STANDARD PROCEDURE).

4. Connect negative battery cable.

PM

ENGINE

7 - 33

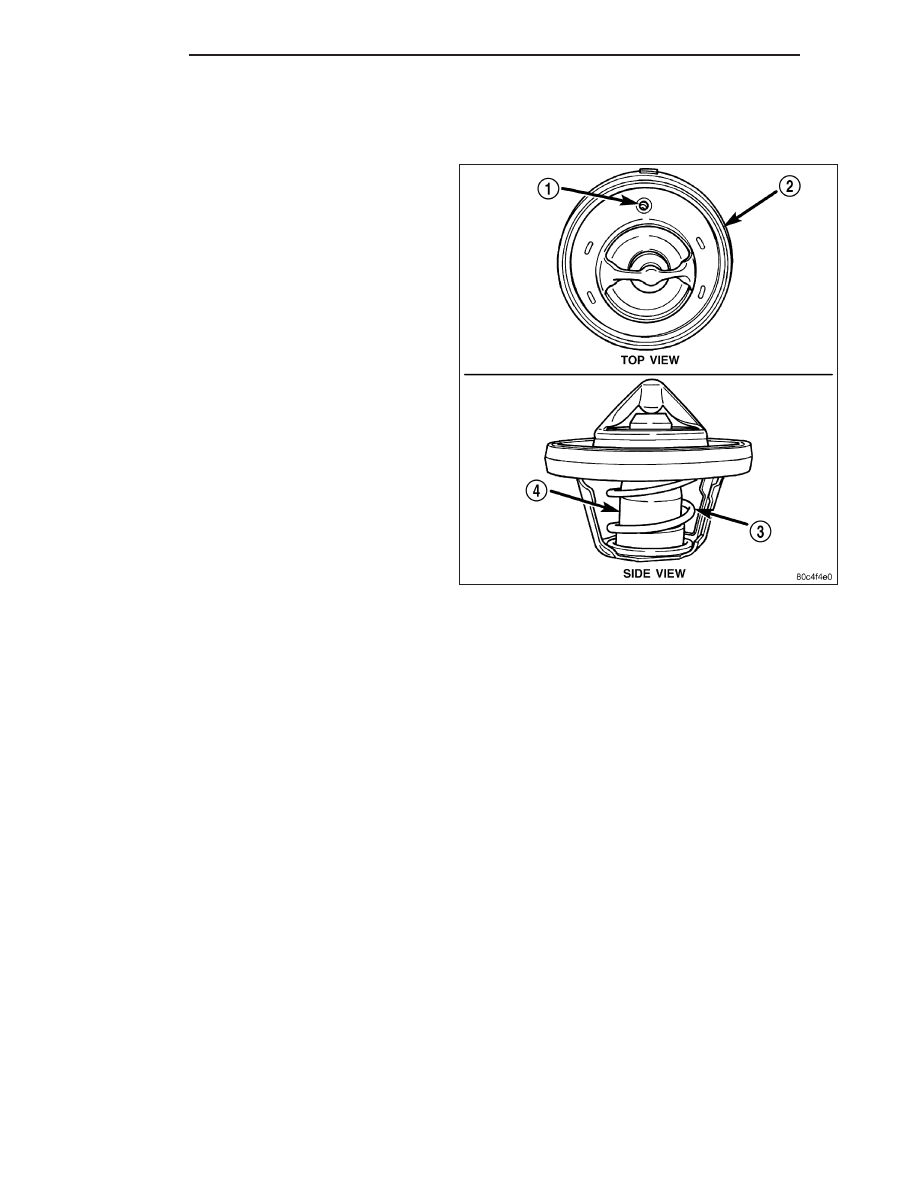

THERMOSTAT ENGINE COOLANT

DESCRIPTION

The primary thermostat is located on the front of the
water plenum in the thermostat housing/coolant inlet.
The thermostat has an air bleed vent located on its
flange. The air bleed vent (1) and the locator dimple
on thermostat seal provide for proper positioning of
thermostat in inlet housing.

The secondary thermostat is located in the cylinder
head under the water plenum.

OPERATION

The engine cooling thermostat is a wax pellet driven, reverse poppet choke type. The thermostat is designed to
provide the fastest warm up possible by preventing leakage through it and to guarantee a minimum engine oper-
ating temperature of 88 to 93°C (192 to 199°F).

The primary thermostat starts to open at 77° C (171° F) and is fully open at 89° C (193° F). The secondary ther-
mostat starts to open at 95° C (203°F) and is fully open at 108° C (226° F).

The thermostat is operated by a wax filled chamber (pellet) which is sealed. When coolant reaches a predetermined
temperature, the wax expands enough to overcome the closing spring and water pump pressure, which forces the
thermostat to open. Coolant leakage into the wax pellet will cause a thermostat to fail in the open position. Do not
attempt to free-up a stuck open thermostat.

If the thermostat is stuck open or allows coolant leakage through it, the engine will not operate at the proper tem-
perature for obtaining engine fuel efficiency, performance and emissions levels. If this condition occurs, a diagnostic
trouble code will be set and a MIL light will be turned on. Refer to the Powertrain Diagnostic Procedures manual for
further information and diagnostics provided.

DIAGNOSIS AND TESTING - ENGINE COOLANT THERMOSTAT

The thermostat is operated by a wax filled chamber (pellet) which is sealed. When heated coolant reaches a pre-
determined temperature the wax pellet expands enough to overcome the closing spring and water pump pressure,
which forces the valve to open. Coolant leakage into the pellet will cause a thermostat to fail open. Do not attempt
to free up a thermostat with a screwdriver.

Thermostat diagnostics is included in powertrain control module’s (PCM) programing for on-board diagnosis. The
malfunction indicator light (MIL) will illuminate and a diagnostic trouble code (DTC) will be set when an “open too
soon” condition occurs. Do not change a thermostat for lack of heater performance or temperature gauge position,
unless a DTC is present. For other probable causes, (Refer to 7 - COOLING/ENGINE - DIAGNOSIS AND TEST-
ING). Thermostat failing shut is the normal long term mode of failure, and normally, only on high mileage vehicles.
The temperature gauge will indicate this (Refer to 7 - COOLING/ENGINE - DIAGNOSIS AND TESTING).

7 - 34

ENGINE

PM

REMOVAL

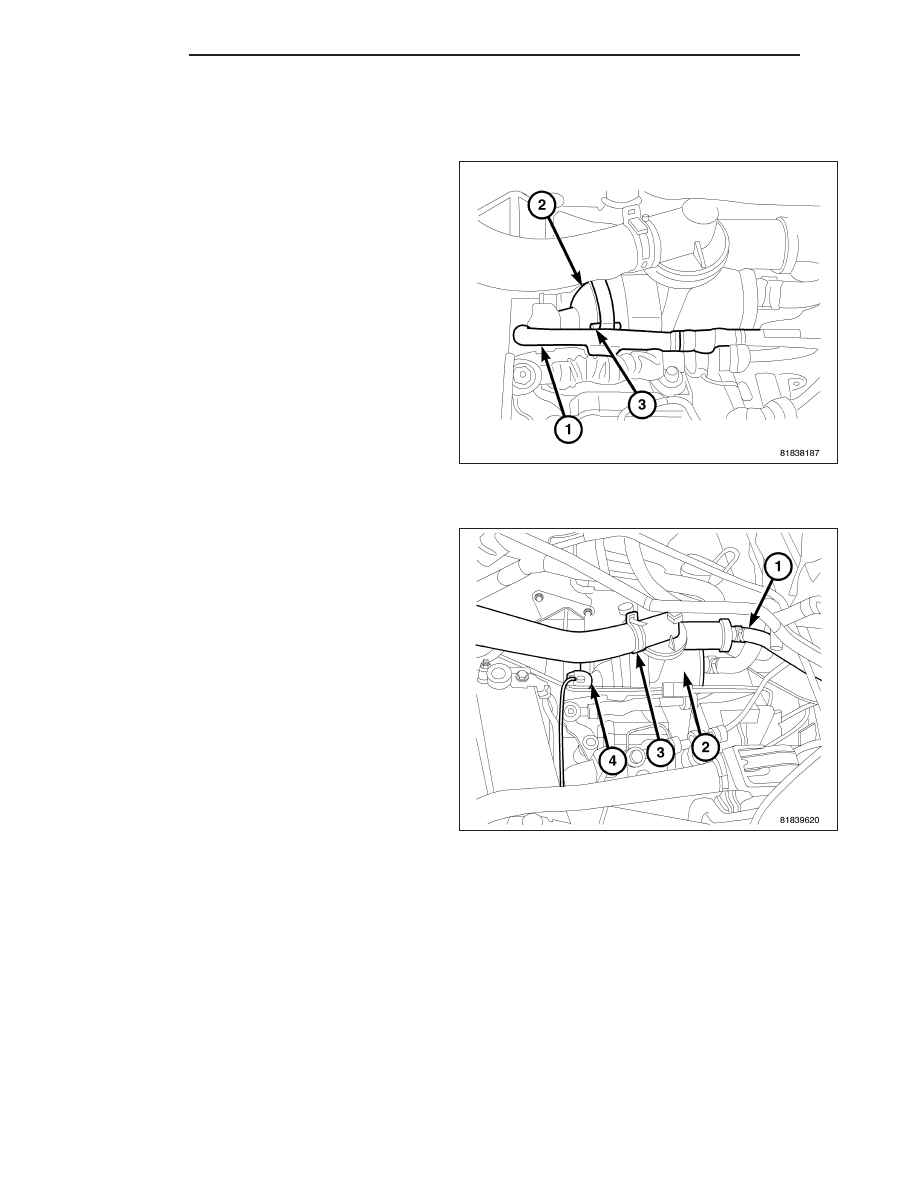

PRIMARY THERMOSTAT

1. Partially drain cooling system. (Refer to 7 - COOL-

ING - STANDARD PROCEDURE).

2. Remove air filter housing.

3. Disconnect coolant hose (1) from inlet housing (2).

4. Remove inlet housing bolts (3).

5. Remove thermostat assembly, and clean sealing

surfaces.

SECONDARY THERMOSTAT

1. Partially drain cooling system. (Refer to 7 - COOL-

ING - STANDARD PROCEDURE).

2. Remove air filter housing.

3. Disconnect coolant hoses (1) from rear of coolant

adapter (2).

4. Remove radiator hose (3).

5. Remove coolant hose (4) from front of coolant

adapter (2).

6. Remove coolant adapter mounting bolts.

7. Carefully slide coolant adapter off water pump inlet

tube and remove coolant adapter (2) and second-
ary thermostat.

PM

ENGINE

7 - 35

INSTALLATION

PRIMARY THERMOSTAT

1. Position thermostat into the water plenum, aligning

air bleed with the location notch on inlet housing
(2).

2. Install inlet housing (2) onto coolant adapter.

Tighten bolts to 12.5 N·m (110 in. lbs.).

3. Connect coolant hose (1).

4. Install air filter housing.

5. Fill cooling system (Refer to 7 - COOLING/ENGINE

- STANDARD PROCEDURE).

SECONDARY THERMOSTAT

1. Position thermostat into the cylinder head.

2. Inspect the water pump inlet tube O-rings for dam-

age before installing the tube in the coolant
adapter. Replace O-ring as necessary.

3. Lubricate O-rings with soapy water.

4. Position coolant adapter on water pump inlet tube

and cylinder head.

5. Install coolant adapter mounting bolts. Tighten bolts

to 12.5 N·m (110 in. lbs.).

6. Connect front coolant hose (1).

7. Connect two rear coolant hoses (1).

8. Connect radiator hose (3).

9. Install air filter housing.

10. Fill cooling system (Refer to 7 - COOLING/EN-

GINE - STANDARD PROCEDURE).
