1. Remove the HVAC housing assembly and place it

on a workbench (refer to 24 - HEATING & AIR
CONDITIONING/DISTRIBUTION /HOUSING-HVAC
- HOUSING-HVAC ASSEMBLY - REMOVAL).

2. Remove all of the floor distribution ducts from the

air distribution housing (5) (refer to 24 - HEATING
&

AIR

CONDITIONING/DISTRIBUTION/DUCTS-

FLOOR DISTRIBUTION - REMOVAL).

NOTE: If the foam seal for the flange is deformed
or damaged, it must be replaced.

3. Remove the foam seal (1) from the flange (2)

located on the front of the HVAC housing (9).

4. Remove the screw (10) that secures the flange to

the front of the HVAC housing and remove the
flange.

5. Remove the screw (3) that secures the retaining bracket (4) for the heater core tubes (8) to the left side of the

air distribution housing.

6. On RHD models, remove the air distribution housing from the HVAC housing (refer to 24 - HEATING & AIR

CONDITIONING/DISTRIBUTION/HOUSING-HVAC - HOUSING-AIR DISTRIBUTION - REMOVAL)

7. Carefully pull the heater core (6) out of the driver side of the air distribution housing.

NOTE: Illustration shown with heater core and
tubes removed from view for clarity.

8. Remove the two metal retaining clips (3) that

secure the bottom of air distribution housing (2) to
the HVAC housing (4).

9. Remove the seven screws (1) that secure the air

distribution housing to the rear of the HVAC hous-
ing.

10. Remove the air distribution housing from the rear

of the HVAC housing.

11. If required, disassemble the air distribution hous-

ing (refer to 24 - HEATING & AIR CONDITION-
ING/DISTRIBUTION/HOUSING-HVAC

-

HOUSING-AIR DISTRIBUTION - DISASSEMBLY).

HOUSING-AIR INLET

WARNING: Disable the airbag system before attempting any steering wheel, steering column, or instrument
panel component diagnosis or service. Disconnect and isolate the negative battery (ground) cable, then wait
two minutes for the airbag system capacitor to discharge before performing further diagnosis or service.
This is the only sure way to disable the airbag system. Failure to take the proper precautions could result
in accidental airbag deployment and possible personal injury or death.

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - WARNING) and (refer to 24 - HEATING
& AIR CONDITIONING/PLUMBING - CAUTION). Failure to follow the warnings and cautions could result in
possible personal injury or death.

NOTE: The air inlet housing must be removed from HVAC housing and disassembled for service of the
recirculation-air door.

PM

DISTRIBUTION

24 - 93

NOTE: LHD model with A/C shown. RHD and heater-only models similar.

1. Remove the HVAC housing assembly and place it

on a workbench (refer to 24 - HEATING & AIR
CONDITIONING/DISTRIBUTION/HOUSING-HVAC
- HOUSING-HVAC ASSEMBLY - REMOVAL).

2. If equipped, remove the particulate air filter (refer to

24 - HEATING & AIR CONDITIONING/DISTRIBU-
TION/FILTER-PARTICULATE AIR - REMOVAL).

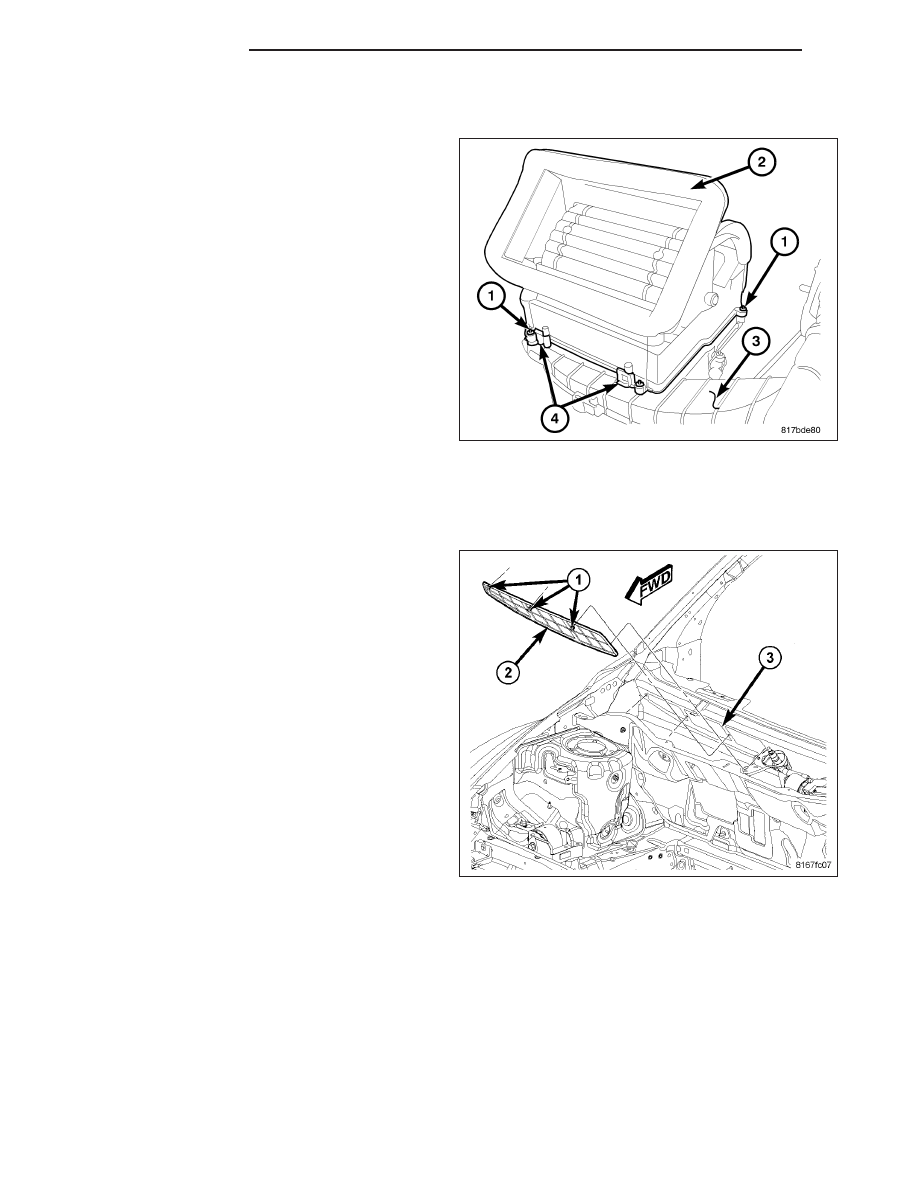

3. Remove the four screws (1) that secure the air inlet

housing (2) to the top of the HVAC housing (3).

4. Disengage the two plastic retaining tabs (4) that

secure the air inlet housing to the HVAC housing
and remove the inlet housing from the HVAC hous-
ing.

5. If required, disassemble the air inlet housing (refer

to 24 - HEATING & AIR CONDITIONING/DISTRI-
BUTION/HOUSING-HVAC - HOUSING-AIR INLET
- DISASSEMBLY).

SCREEN-AIR INLET

NOTE: LHD model shown. RHD model similar.

1. Remove the cowl grille screen (refer to 23 - BODY/

EXTERIOR/SCREEN-COWL GRILLE - REMOVAL).

2. Disengage the three push-in retainers (1) that

secure the HVAC housing air inlet screen (2) to the
cowl panel (3) and remove the screen.

DISASSEMBLY

HOUSING-HVAC

NOTE: The HVAC housing must be removed from the vehicle and disassembled for service of the A/C evap-
orator.

NOTE: LHD model with A/C shown in illustrations. RHD and heater-only models similar.

24 - 94

DISTRIBUTION

PM

1. Remove the HVAC housing assembly and place it

on a workbench (refer to 24 - HEATING & AIR
CONDITIONING/DISTRIBUTION /HOUSING-HVAC
- HOUSING-HVAC ASSEMBLY - REMOVAL).

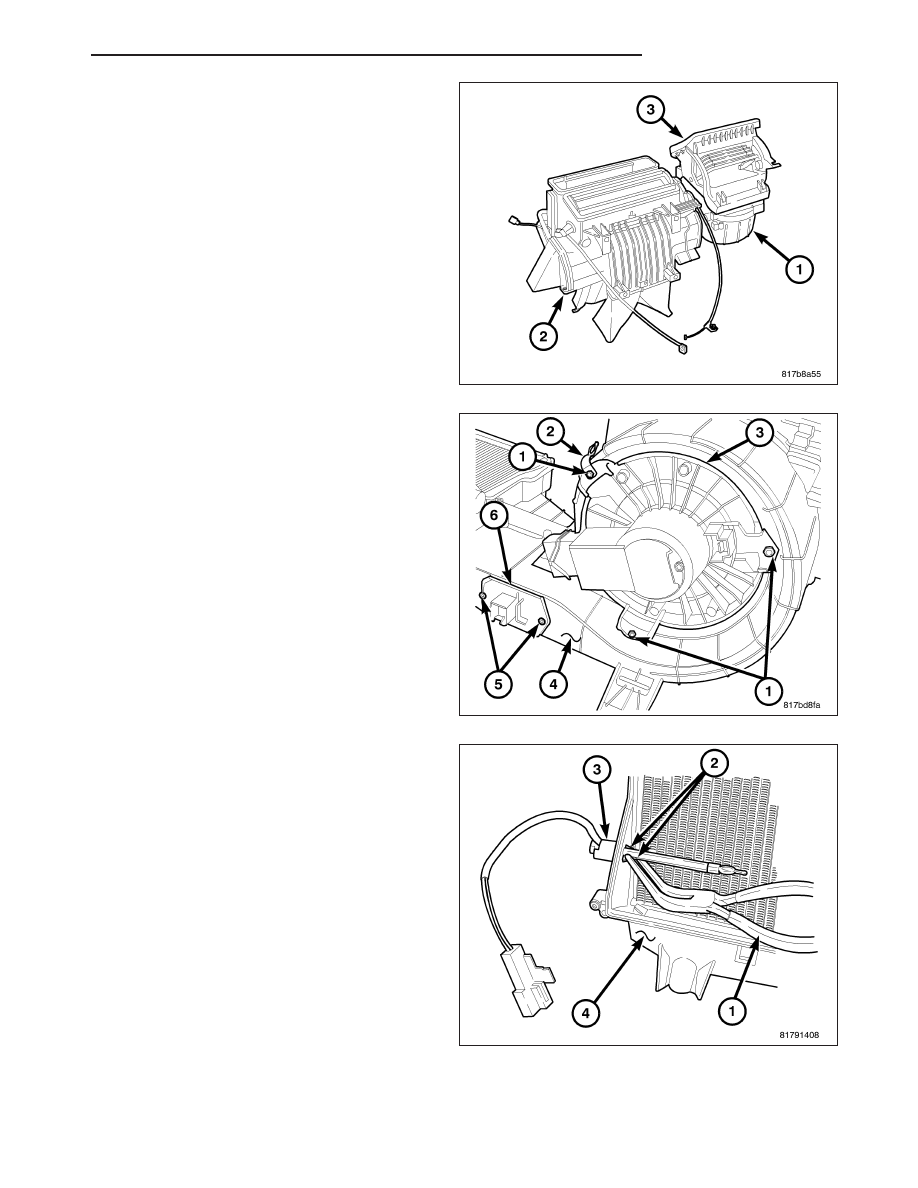

2. Remove the air distribution housing (2) from the

HVAC housing (1) (refer to 24 - HEATING & AIR
CONDITIONING/DISTRIBUTION/HOUSING-HVAC
- HOUSING-AIR DISTRIBUTION - REMOVAL).

3. Remove the air inlet housing (3) from the HVAC

housing (refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION/HOUSING-HVAC

-

HOUSING-AIR INLET - REMOVAL).

4. Remove the three screws (1) that secure the wire

lead bracket (2) and the blower motor (3) to the
bottom of the HVAC housing (4) and remove the
blower motor and wire lead bracket.

5. Remove the two screws (5) that secure the blower

motor resistor (6) to the bottom of the HVAC hous-
ing and remove the resistor.

6. Using needle nose pliers (1), disengage the two

retaining tabs (2) that secure the evaporator tem-
perature sensor (3) to the driver side of the HVAC
housing (4) and remove the sensor.

PM

DISTRIBUTION

24 - 95

NOTE: If the foam seal for the flange is deformed
or damaged, it must be replaced.

7. Carefully remove the foam seal (2) from the front of

the two halves of the HVAC housing (4). If the seal
is deformed or damaged, it must be replaced.

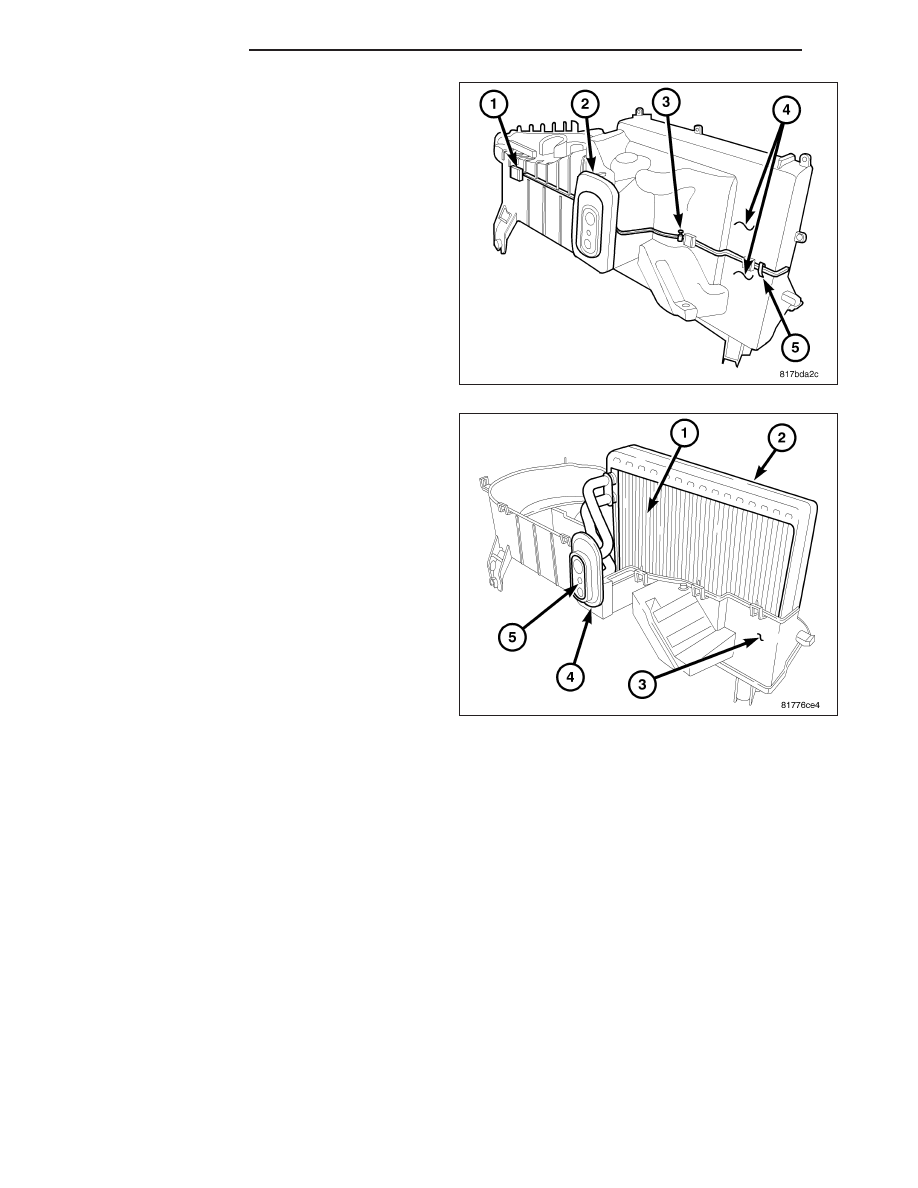

8. Remove the nine screws (3) and three metal clips

(5) that secure the two halves of the HVAC housing
together.

9. Disengage the nine plastic retaining tabs (1) that

secure the two halves of the HVAC housing
together and separate the housing.

NOTE: If the foam insulator around the A/C evap-
orator is deformed or damaged, the insulator must
be replaced.

10. Carefully lift the A/C evaporator (1) and the foam

insulator (2) out of the lower half of the HVAC
housing (3).

NOTE: If the seal around the evaporator tube tap-
ping block is deformed or damaged, the seal must
be replaced.

11. If required, remove the seal (4) from around the

evaporator tube tapping block (5).

HOUSING-AIR DISTRIBUTION

NOTE: The air distribution housing must be removed from the HVAC housing and disassembled for service
of the blend-air and mode-air doors.

NOTE: LHD model with A/C shown in illustrations. RHD and heater-only models similar.
