DISTRIBUTION

TABLE OF CONTENTS

page

page

DUCT-DEFROSTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

DUCTS-FLOOR DISTRIBUTION

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

DUCT-INSTRUMENT PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

DUCT-INSTRUMENT PANEL DEMISTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

FILTER-PARTICULATE AIR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

HOUSING-HVAC

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
REMOVAL

HOUSING-HVAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
HOUSING-AIR DISTRIBUTION . . . . . . . . . . . . . . . 92
HOUSING-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . . 93
SCREEN-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . . . 94

DISASSEMBLY

HOUSING-HVAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
HOUSING-AIR DISTRIBUTION . . . . . . . . . . . . . . . 96

HOUSING-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . . 99

ASSEMBLY

HOUSING-HVAC . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
HOUSING-AIR DISTRIBUTION . . . . . . . . . . . . . . 102
HOUSING-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . 104

INSTALLATION

HOUSING-HVAC . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
HOUSING-AIR DISTRIBUTION . . . . . . . . . . . . . . 107
HOUSING-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . 107
SCREEN-AIR INLET . . . . . . . . . . . . . . . . . . . . . . . . 108

MOTOR-BLOWER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
DIAGNOSIS AND TESTING

BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . 109

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

OUTLETS-AIR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
REMOVAL

INSTRUMENT PANEL . . . . . . . . . . . . . . . . . . . . . . 112
BEVERAGE COOLER . . . . . . . . . . . . . . . . . . . . . . 113

INSTALLATION

INSTRUMENT PANEL . . . . . . . . . . . . . . . . . . . . . . 113
BEVERAGE COOLER . . . . . . . . . . . . . . . . . . . . . . 113

PM

DISTRIBUTION

24 - 77

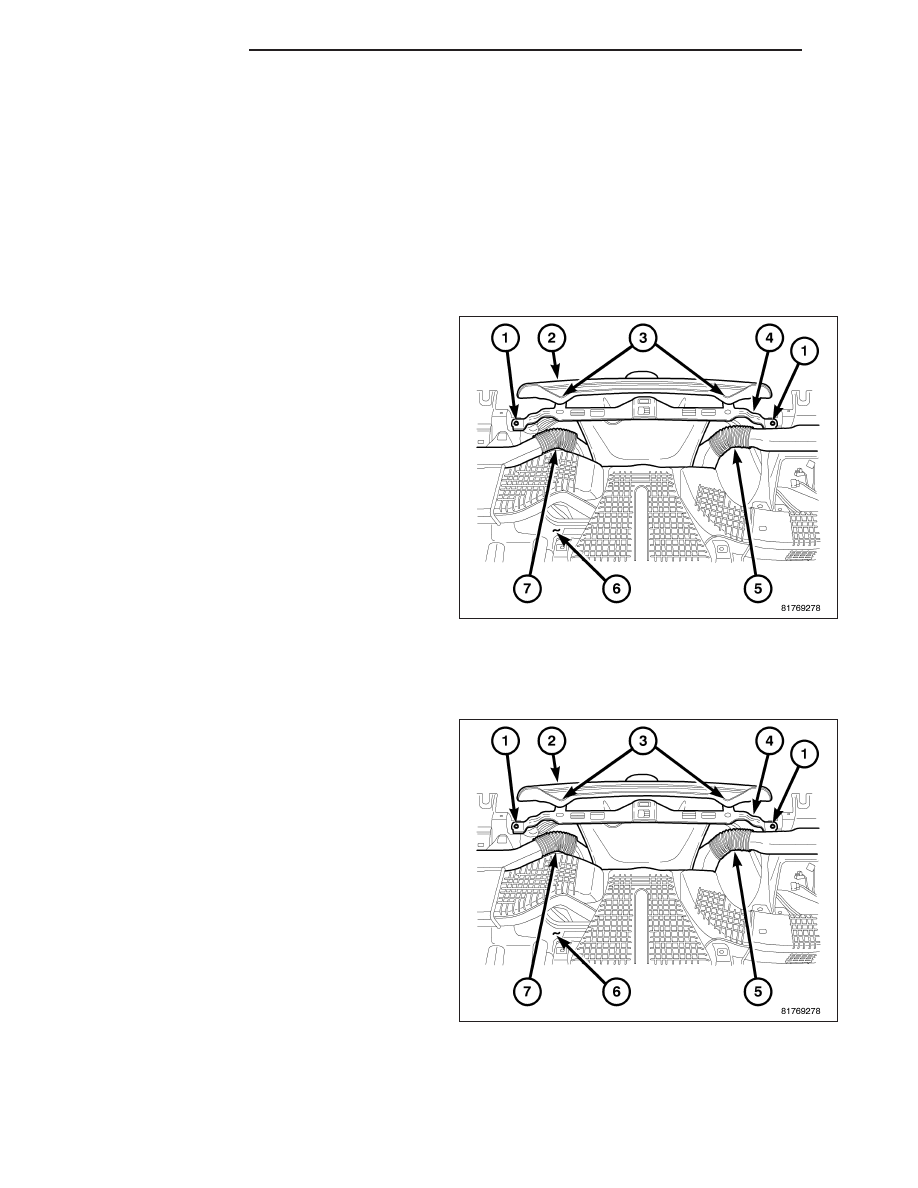

DUCT-DEFROSTER

REMOVAL

WARNING: Disable the airbag system before attempting any steering wheel, steering column, or instrument
panel component diagnosis or service. Disconnect and isolate the negative battery (ground) cable, then wait
two minutes for the airbag system capacitor to discharge before performing further diagnosis or service.
This is the only sure way to disable the airbag system. Failure to take the proper precautions could result
in accidental airbag deployment and possible personal injury or death.

NOTE: LHD model shown. RHD model similar.

NOTE: Illustration shown with instrument panel
removed from vehicle for clarity.

1. Remove the instrument panel top cover (refer to 23

-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - REMOVAL).

2. Disconnect the left demister duct (7) and the right

demister duct (5) from the defroster duct (2).

3. Remove the two screws (3) that secure the

defroster duct to the defroster duct support (4).

4. Remove the two screws (1) that secure the

defroster duct support to the instrument panel (6)
and position the support out of the way.

5. Remove the defroster duct from the instrument

panel.

INSTALLATION

NOTE: LHD model shown. RHD model similar.

NOTE: Illustration shown with instrument panel
removed from vehicle for clarity.

1. Position the defroster duct (2) to the front of the

instrument panel (6).

2. Reposition the defroster duct support (4) to the

instrument panel and install the two retaining
screws (1). Tighten the screws to 3 N·m (27 in.
lbs.).

3. Install the two screws (3) that secure the defroster

duct to the defroster duct support. Tighten the
screws to 2.2 N·m (20 in. lbs.).

4. Connect the left demister duct (7) and the right

demister duct (5) to the defroster duct.

5. Install the instrument panel top cover (refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - INSTALLATION).

24 - 78

DISTRIBUTION

PM

DUCTS-FLOOR DISTRIBUTION

REMOVAL

WARNING: Disable the airbag system before attempting any steering wheel, steering column, or instrument
panel component diagnosis or service. Disconnect and isolate the battery negative (ground) cable, then wait
two minutes for the airbag system capacitor to discharge before performing further diagnosis or service.
This is the only sure way to disable the airbag system. Failure to take the proper precautions could result
in an accidental airbag deployment and possible personal injury or death.

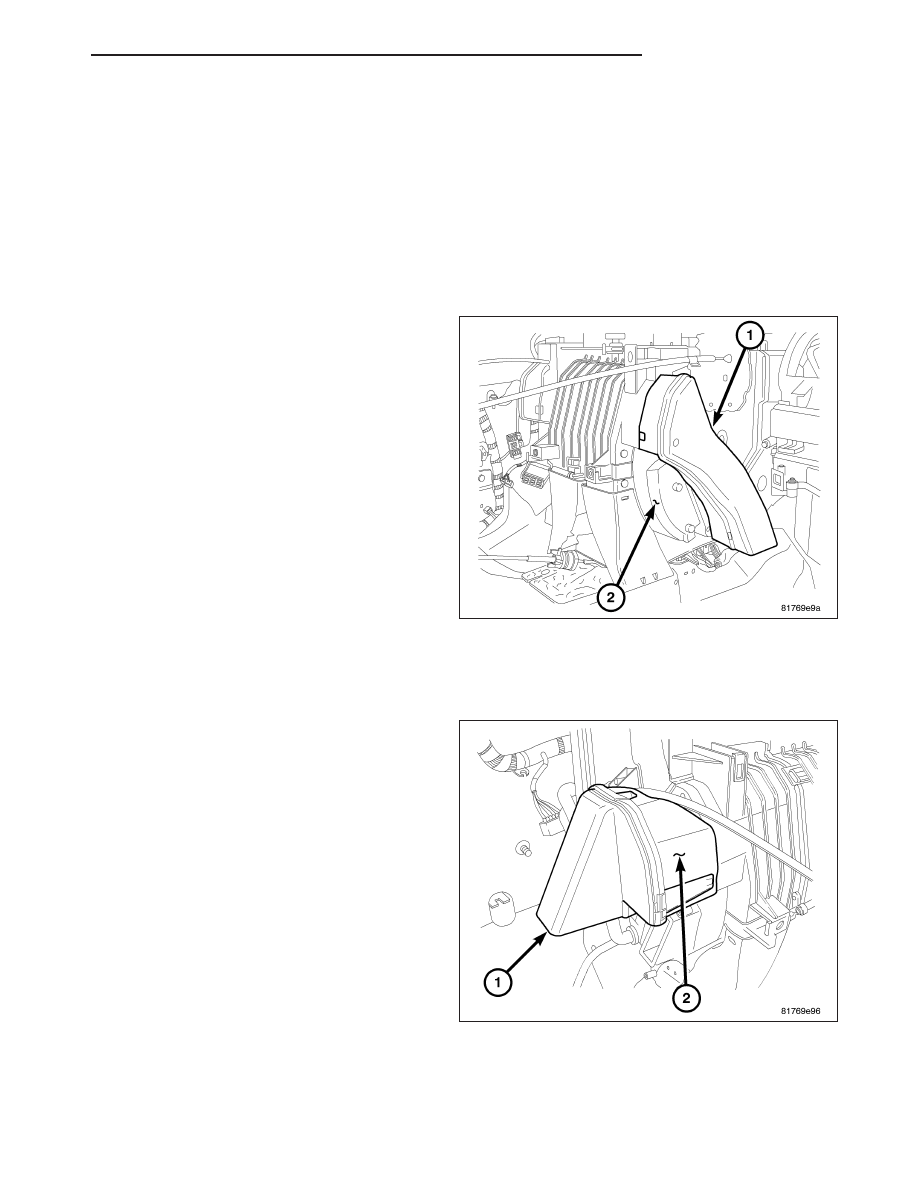

RIGHT FRONT FLOOR DUCT

NOTE: LHD model shown. RHD model similar.

1. Remove the instrument panel (refer to 23 - BODY/

INSTRUMENT

PANEL/ASSEMBLY-INSTRUMENT

PANEL - REMOVAL).

2. Disconnect the right floor duct (1) from the right

side of the HVAC housing (2) and remove the duct.

LEFT FRONT FLOOR DUCT

NOTE: Illustration shown with instrument panel removed for clarity.

NOTE: LHD model shown. RHD model similar.

1. On LHD models, remove the steering column

opening cover (refer to 23 - BODY/INSTRUMENT
PANEL/COVER-STEERING COLUMN OPENING -
REMOVAL).

2. On RHD models, remove the instrument panel

cover (refer to 23 - BODY/INSTRUMENT PANEL/
COVER-INSTRUMENT PANEL - REMOVAL).

3. Remove the screw that secures the left floor distri-

bution duct (1) to the left side of the HVAC housing
(2) and disconnect the duct from the housing
outlet.

PM

DISTRIBUTION

24 - 79

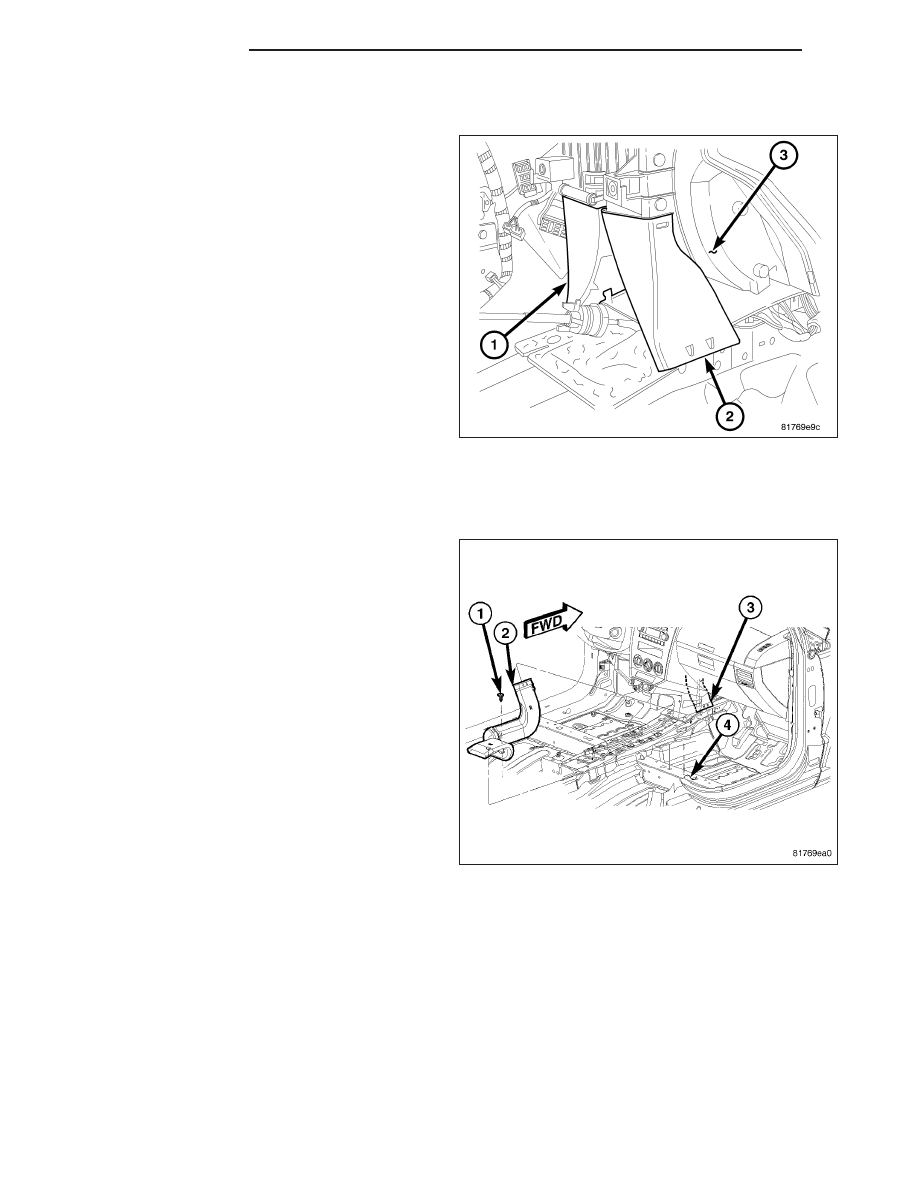

REAR FLOOR DISTRIBUTION DUCTS

1. Remove the instrument panel (refer to 23 - BODY/

INSTRUMENT

PANEL/ASSEMBLY-INSTRUMENT

PANEL - REMOVAL).

2. Remove the rear seat floor ducts (refer to REAR

SEAT FLOOR DUCTS in this group).

3. Disconnect the left rear floor distribution duct (1)

and the right rear floor distribution duct (2) as
required from the HVAC housing (3) and remove
the duct(s).

REAR SEAT FLOOR DUCTS

NOTE: Right side rear floor duct shown. Left side duct similar.

NOTE: LHD model shown. RHD model similar.

1. Remove the center floor console (refer to 23 -

BODY/INTERIOR/CONSOLE-CENTER

-

REMOVAL).

2. Remove the front seat from the side of the vehicle

being serviced (refer to 23 - BODY/SEATS/SEAT-
FRONT - REMOVAL).

3. Pull the carpet back to gain access to the rear seat

floor duct (2) (refer to 23 - BODY/INTERIOR/CAR-
PETS AND FLOOR MATS - REMOVAL).

4. Remove the screw (1) and disengage the retainer

that secures the rear seat floor duct to the floor
support (4).

5. Disconnect the rear seat floor duct from the rear

floor distribution duct (3) and remove the rear seat
duct(s).

24 - 80

DISTRIBUTION

PM
