C2200–ANTI-LOCK BRAKE MODULE INTERNAL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on. The Anti-Lock Brake Module monitors its internal microprocessors for correct operation.

•

Set Condition:
If the Anti-lock brake module detects an internal fault, the DTC is set.

Possible Causes

ABM - INTERNAL FAULT

Diagnostic Test

1.

ABM INTERNAL FAILURE DTC PRESENT

Turn the ignition on.

With the scan tool, read DTCs.

With the scan tool, erase DTCs.

Turn the ignition off.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display ANTI-LOCK BRAKE MODULE INTERNAL FAILURE?

Yes

>> Replace the Anti-Lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Refer to the ABS-INTERMITTENT CONDITION TEST. (Refer to 5 - BRAKES - DIAGNOSIS AND TEST-
ING)

PM

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 257

C2204–DYNAMICS SENSOR INTERNAL

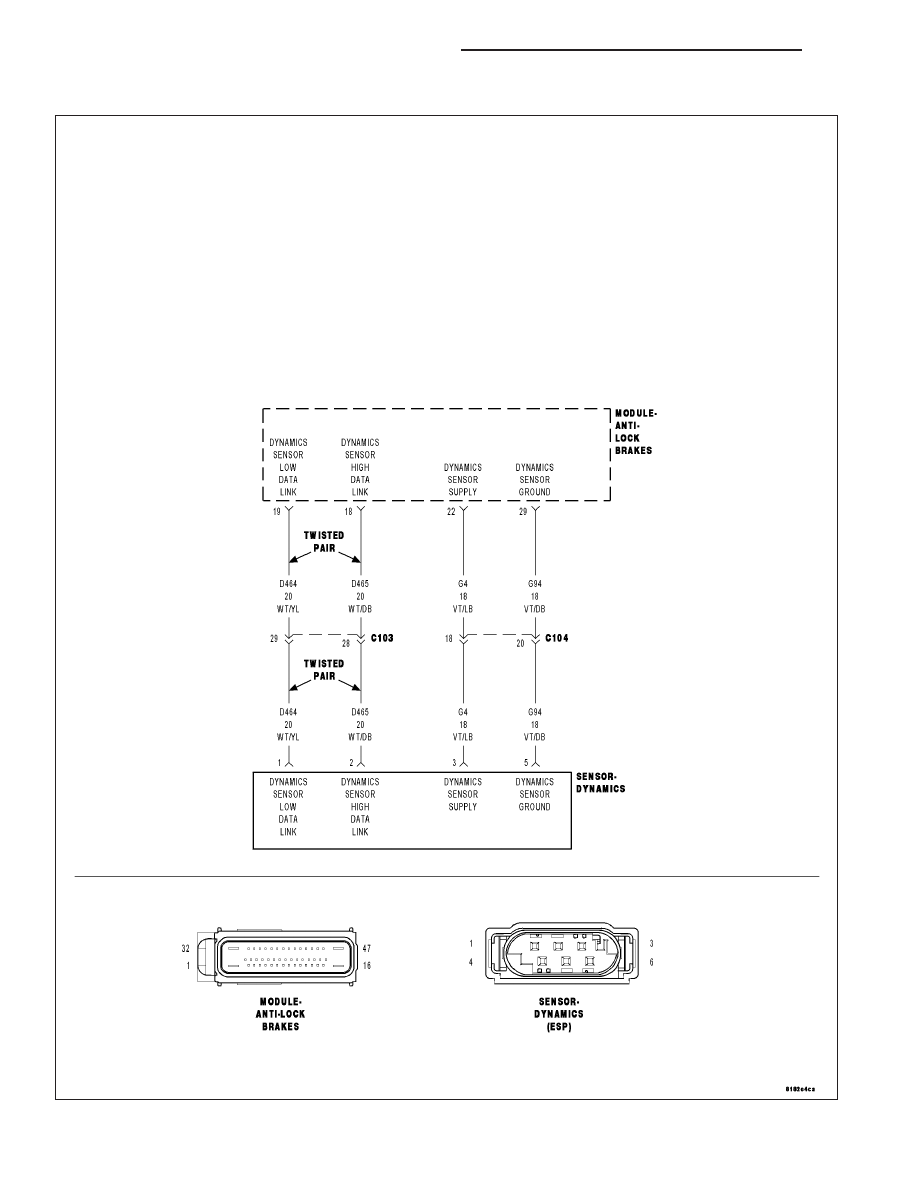

For a complete wiring diagram Refer to Section 8W.

5 - 258

BRAKES - ABS ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
Continuously, with ignition on, until vehicle speed exceeds 20 km/h (12.4 m.p.h.) for the first time, but not if the
sensor voltage is out of range.
Or, during diagnostic mode.
Or, if the monitoring was inhibited by a corresponding diagnostics command.
Or, if the vehicle speed has exceeded 20 km/h (12.4 m.p.h.) during the actual ignition cycle.
Or, if at least one over spinning wheel is detected.
Or, if one of the control functions is active.

•

Set Condition:
If the Anti-Lock Brakes Module detects that the Lateral Sensor signal is out of range.

Possible Causes

DYNAMICS SENSOR INSTALLATION

DYNAMICS SENSOR

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

Turn the ignition on.

With the scan tool, read and record ABS DTCs.

With the scan tool, read and record Environmental Data (EV Data).

With the scan tool, erase ABS DTCs.

Cycle the ignition switch.

WARNING: To avoid personal injury or death, check brake capability is available before road testing.
Test drive the vehicle by turning the vehicle left or right in a curving manner at a velocity between 10 and 20 km/hr
(6 and 12 m.p.h.).

Park the vehicle.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Go To 2

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Refer to the ABS-INTERMITTENT CONDITION TEST. (Refer to 5 - BRAKES - DIAGNOSIS AND TEST-
ING)

2.

CHECK THE DYNAMICS SENSOR INSTALLATION

NOTE: Dynamics Sensor installation and mounting bolt torque is crucial for proper operation.
Turn the ignition off.

Check the Dynamics Sensor for damaged, modified, and bent mounting brackets.

Check the Dynamics Sensor mounting bolts for a loose or over tightened condition.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

PM

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 259

3.

CHECK DYNAMICS SENSOR OUTPUT

CAUTION: All previously removed connectors must be connected before test driving the vehicle, to avoid
personal injury or death,
Connect all previously disconnected components and connectors.

WARNING: To avoid personal injury or death, check brake capability is available before road testing.
Monitor Dynamics Sensor operation while an assistant drives the vehicle.

Is Lateral Sensor output between 0.02 G to 0.16 G and Yaw Sensor output between 1.30° to 5.70°

Yes

>> Replace the Anti-Lock Brakes Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Replace the Dynamics Sensor in accordance with the Service Information.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 260

BRAKES - ABS ELECTRICAL DIAGNOSTICS
