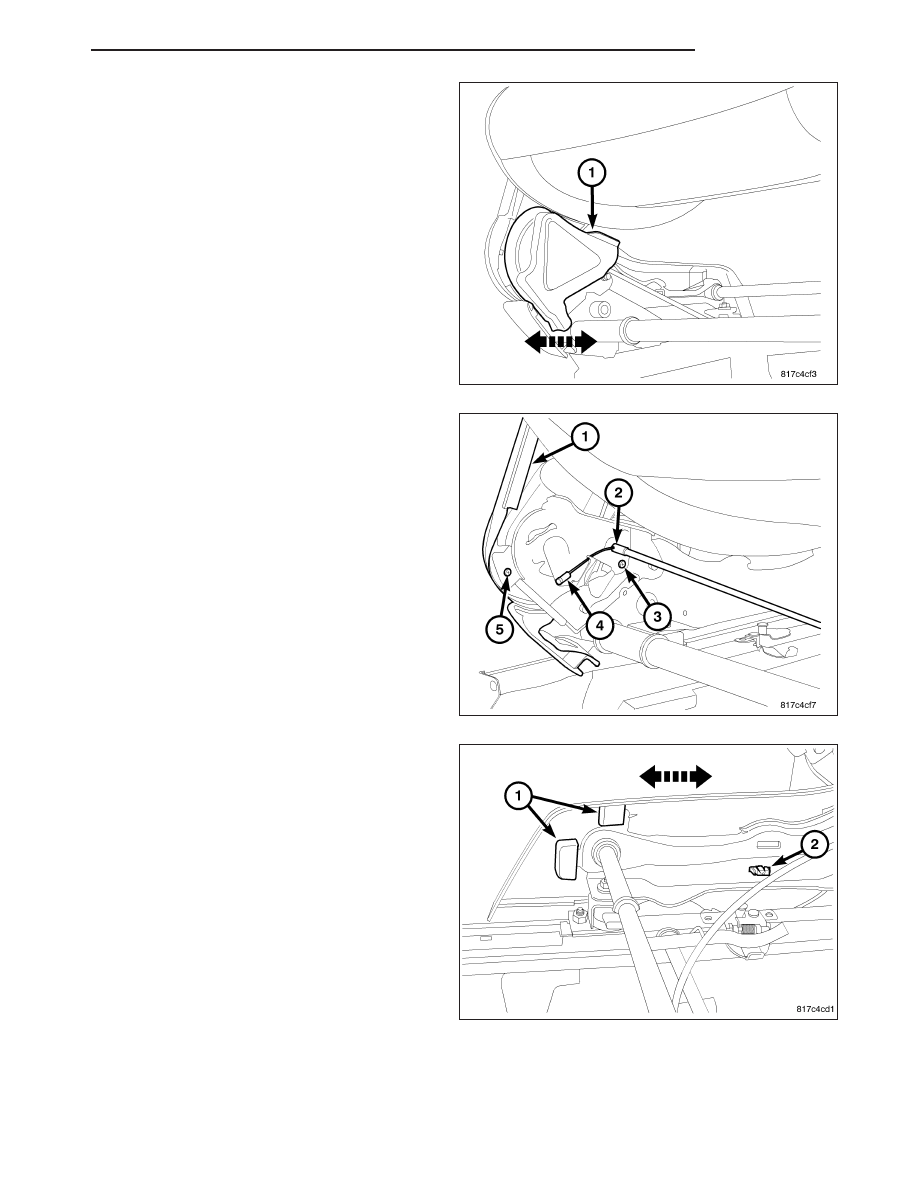

4. Remove both of the inner side shields (1).

5. Release the cable housing (2) from the seat back

frame and disconnect the recliner cable ends (4).

6. Remove the screw (5) and remove the recliner

shields (1).

7. Remove the screw (3) attaching the inboard and

outboard side shields to the seat frame.

8. Separate the clip fasteners (2) and remove the side

shields from the seat cushion frame tabs (1).

PM

SEATS

23 - 149

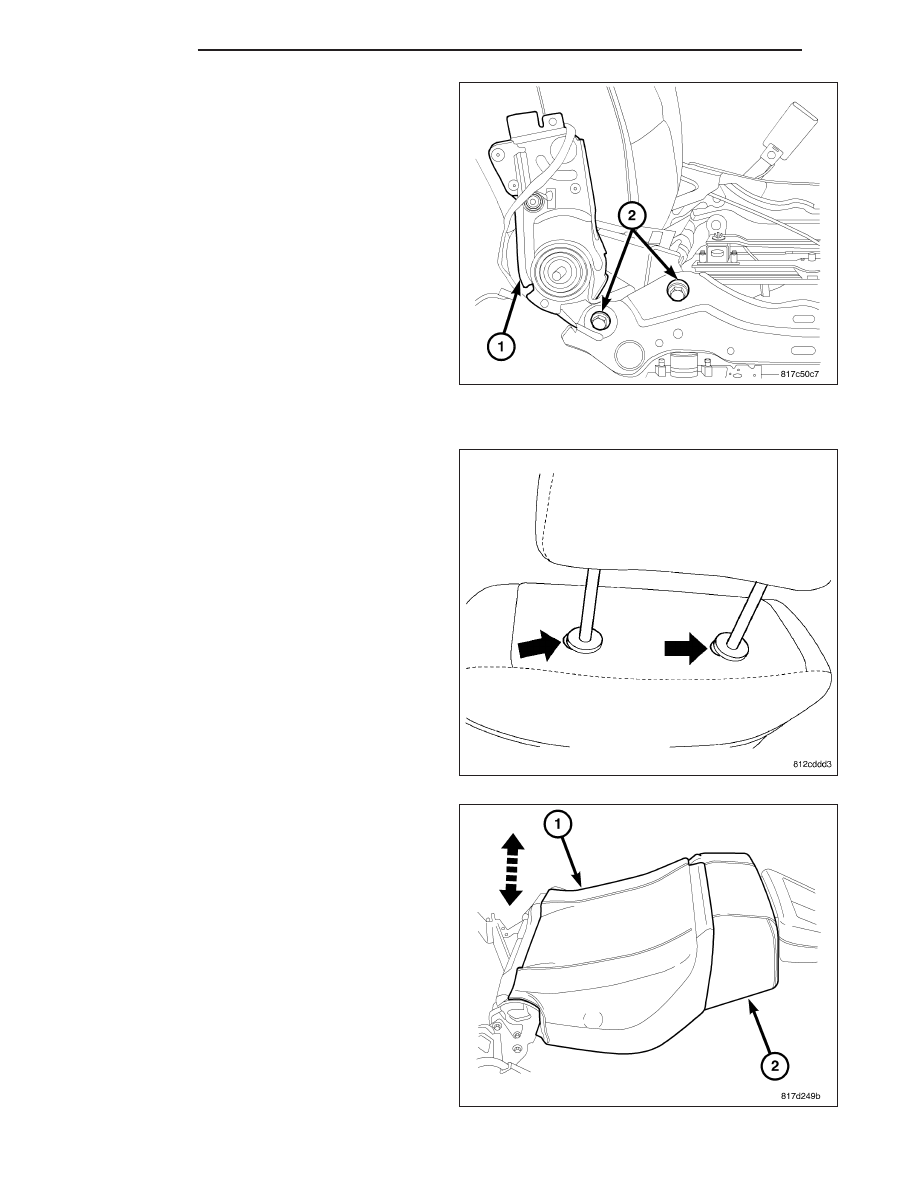

9. Remove the bolts (2) and remove the seat back

assembly (1).

DISASSEMBLY

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the seat back (Refer to 23 - BODY/

SEATS/SEAT BACK - FRONT - REMOVAL).

3. Remove the headrest.

4. Remove the lumbar handle, if equipped.

5. Remove the back panel (1).

23 - 150

SEATS

PM

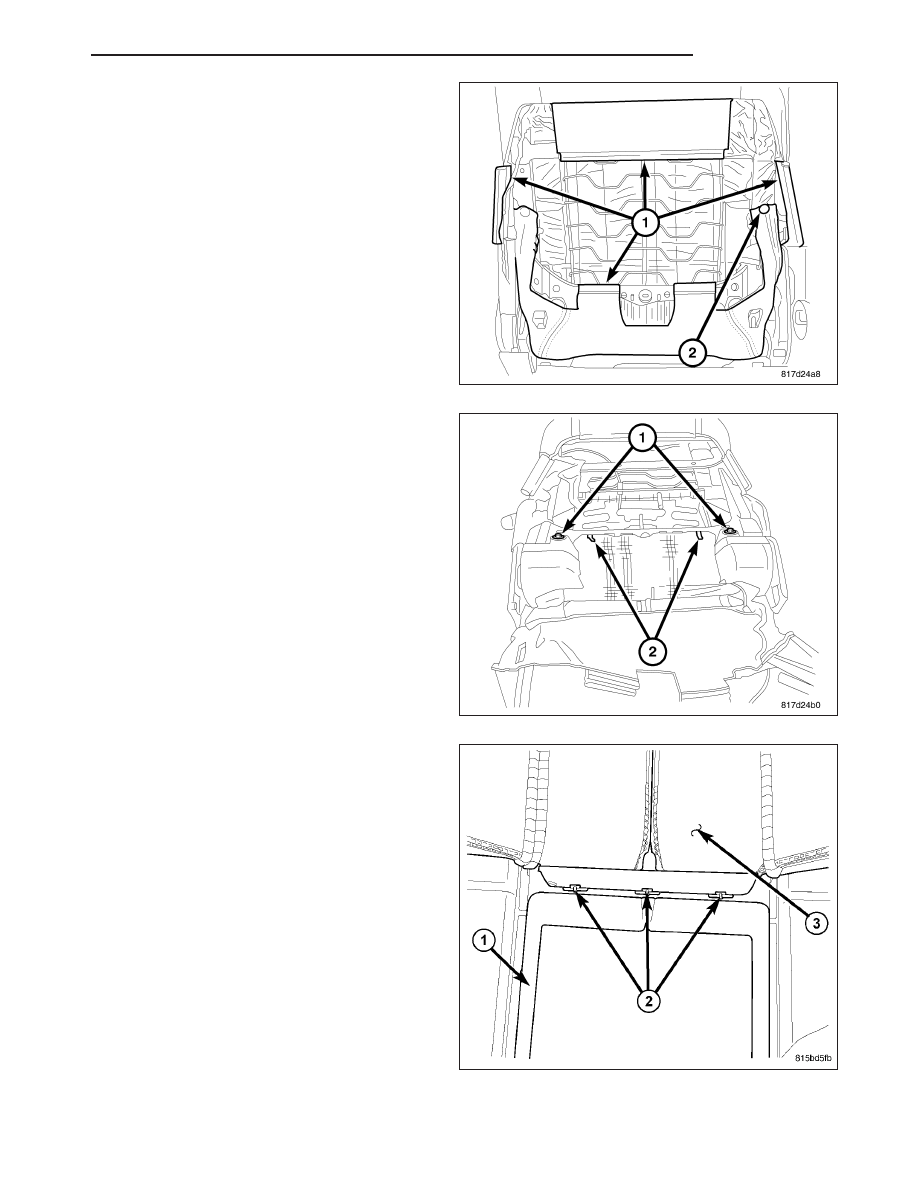

6. Separate the J-straps (1) and the push-pin fasten-

ers (2).

7. Release the push-pin fasteners (1) and release the

cover from the hooks (2).

8. Separate the seat cover (3) from the foam cushion

(1) and cut off all hog rings (2) attaching cover to
the foam.

PM

SEATS

23 - 151

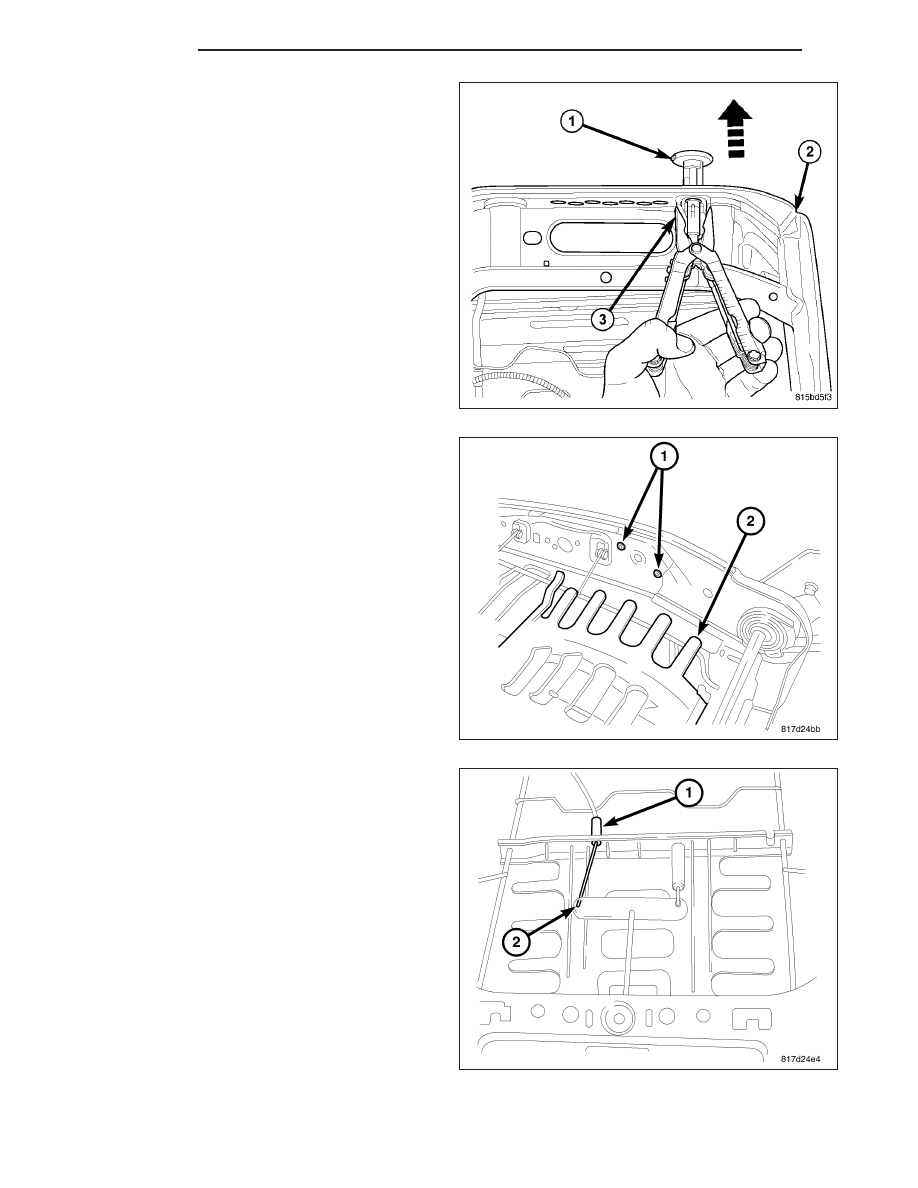

9. Squeeze the locking tab (3) and remove the head-

rest sleeves (1) and remove the cover.

10. Remove the seat back cover and cushion.

11. Remove the lumbar adjuster screws (1).

12. Disconnect the lumbar cable (2) and separate the

cable housing (1).
