INSTALLATION

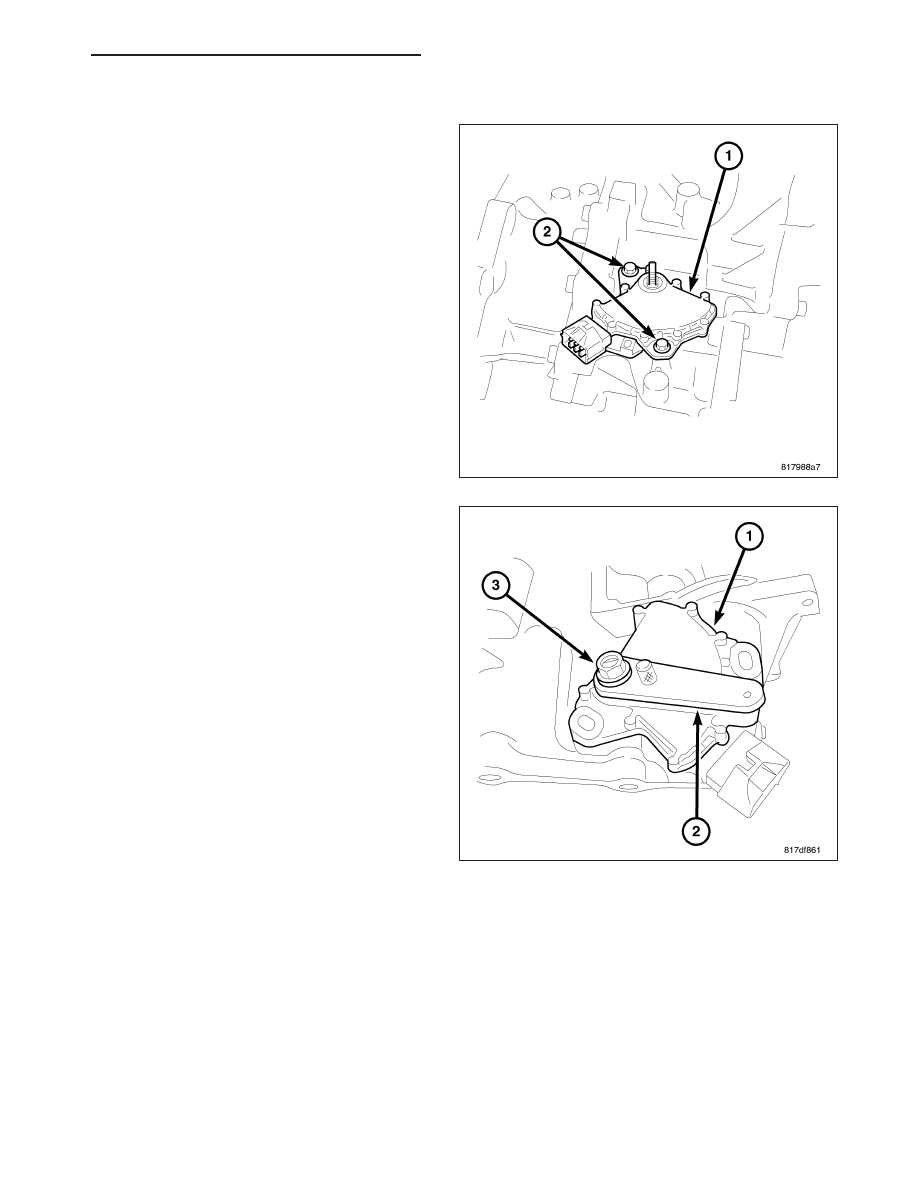

1. Install TRS into position (1).

2. Put the manual shaft in the N position (3).

3. Install Alignment Tool 9876 (2) and adjust the posi-

tion of the TRS (1).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 471

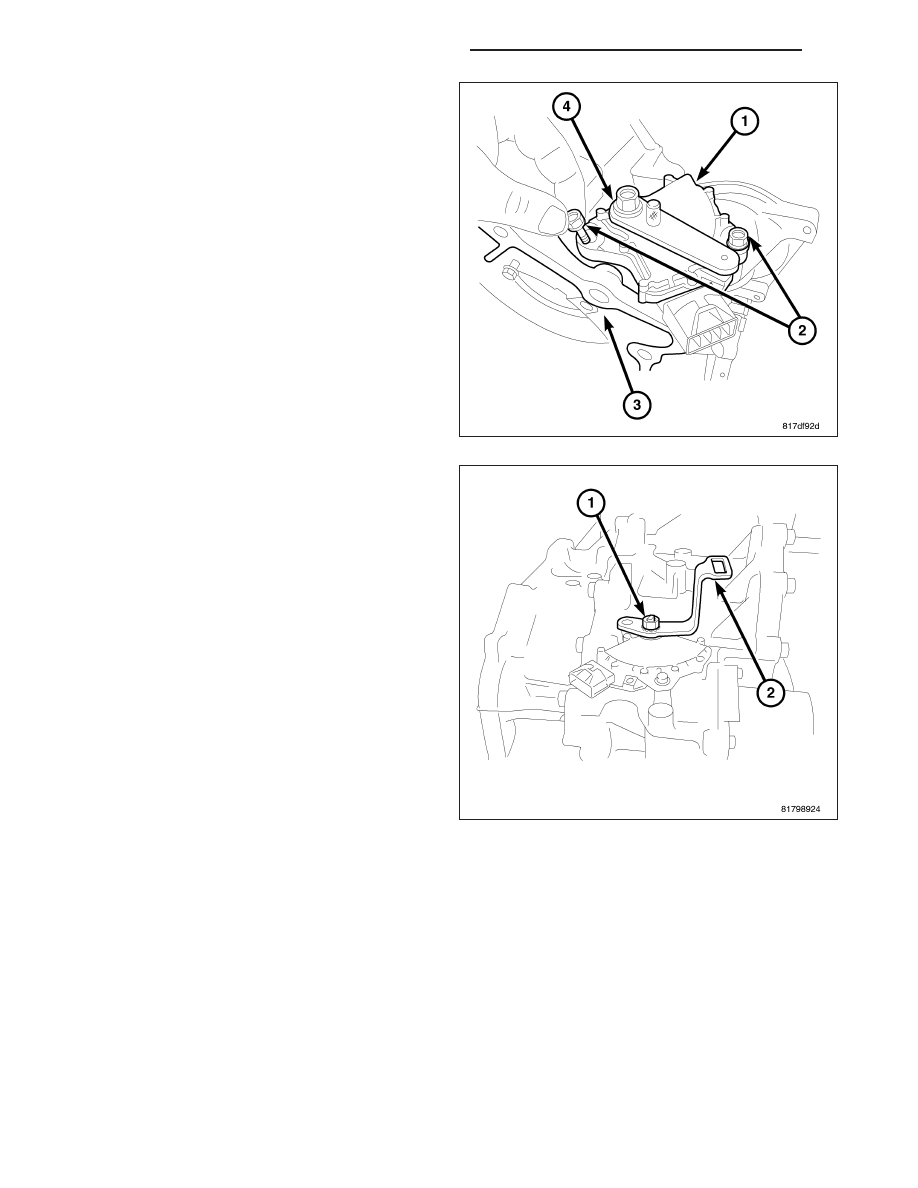

4. Install and Torque the mounting bolts of the TRS to

6 N·m (49 in.lbs.).

5. Remove Alignment Tool 9876 and Install the shift

lever (2) onto the manual shaft (1).

6. Install and Torque the mounting nut to 17 N·m (150

in.lbs.).

21 - 472

AUTOMATIC - CVT-SERVICE INFORMATION

PM

TIRES/WHEELS

TABLE OF CONTENTS

page

page

TIRES/WHEELS - ELECTRICAL DIAGNOSIS . . . . . . 1

TIRES/WHEELS - SERVICE INFORMATION . . . . . 54

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

TABLE OF CONTENTS

page

page

TIRE PRESSURE MONITORING - ELECTRICAL

DIAGNOSIS
DIAGNOSIS AND TESTING

C0077- LOW TIRE PRESSURE . . . . . . . . . . . . . . . . 3
C1501–TIRE PRESSURE SENSOR 1

INTERNAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

C1502–TIRE PRESSURE SENSOR 2

INTERNAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

C1503–TIRE PRESSURE SENSOR 3

INTERNAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

C1504–TIRE PRESSURE SENSOR 4

INTERNAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

C1506–LEFT FRONT TIRE PRESSURE

TRIGGER MODULE PERFORMANCE . . . . . . . . 13

C1508–LEFT REAR TIRE PRESSURE

TRIGGER MODULE PERFORMANCE . . . . . . . . 16

C1509–RIGHT REAR TIRE PRESSURE

TRIGGER MODULE PERFORMANCE . . . . . . . . 19

C150A–LEFT FRONT TIRE PRESSURE

TRIGGER MODULE VOLTAGE HIGH . . . . . . . . 22

C150C–LEFT REAR TIRE PRESSURE

TRIGGER MODULE VOLTAGE HIGH . . . . . . . . 25

C150D–RIGHT REAR TIRE PRESSURE

TRIGGER MODULE VOLTAGE HIGH . . . . . . . . 28

C151D-TIRE PRESSURE SENSOR

LOCATION UNDERETEMIND . . . . . . . . . . . . . . . 31

U1114–LOST COMMUNICATION WITH LEFT

FRONT TIRE PRESSURE TRIGGER
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

U1116–LOST COMMUNICATION WITH LEFT

REAR TIRE PRESSURE TRIGGER
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

U1117–LOST COMMUNICATION WITH

RIGHT REAR TIRE PRESSURE TRIGGER
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

*STORED LOST COMMUNICATION DTC’S . . . . 50

STANDARD PROCEDURE

TPM VERIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . 53

PM

TIRES/WHEELS

22 - 1

TIRE PRESSURE MONITORING - ELECTRICAL DIAGNOSIS

DIAGNOSIS AND TESTING

22 - 2

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

PM
